अगली पीढ़ी के वायरलेस ऑडियो उपकरणों के लिए लचीला हेडफ़ोन एंटीना क्यों आवश्यक है?

जैसे-जैसे वायरलेस ईयरबड और हेडफ़ोन छोटे, स्मार्ट और अधिक सुविधा संपन्न होते जा रहे हैं, विश्वसनीय वायरलेस संचार बनाए रखने में एंटीना डिज़ाइन तेजी से महत्वपूर्ण भूमिका निभाता है।क़ियानमुका विकास करता हैलचीला हेडफ़ोन एंटीनाTWS ईयरबड्स, वायरलेस हेडफ़ोन, बोन-कंडक्शन डिवाइस और अन्य कॉम्पैक्ट ब्लूटूथ ऑडियो उत्पादों के लिए, स्थान-बाधित अनुप्रयोगों के लिए लचीला, अल्ट्रा-थिन और अनुकूलन योग्य आरएफ समाधान प्रदान करता है।

स्थिर ब्लूटूथ संचार के लिए एक विश्वसनीय एंटीना आवश्यक है, खासकर जब वायरलेस हेडफ़ोन को बेहद कॉम्पैक्ट और अनियमित आंतरिक स्थानों में संचालित करने की आवश्यकता होती है। एलचीला हेडफ़ोन एंटीनाएक सटीक प्रवाहकीय विकिरण पैटर्न के साथ एक लचीले पीआई या एलसीपी सब्सट्रेट का उपयोग करता है, जो भरोसेमंद आरएफ प्रदर्शन को बनाए रखते हुए एंटीना को घुमावदार सतहों के अनुरूप बनाने की अनुमति देता है।

विषयसूची

• आधुनिक हेडफ़ोन में एंटीना डिज़ाइन इतना महत्वपूर्ण क्यों है?
• लचीला हेडफ़ोन एंटीना क्या है?
• लचीला हेडफ़ोन एंटीना कैसे काम करता है?
• लचीले हेडफ़ोन एंटीना के मुख्य लाभ क्या हैं?
• लचीले हेडफ़ोन एंटेना का उपयोग कहाँ किया जा सकता है?
• खरीदारों को किन तकनीकी विशिष्टताओं पर विचार करना चाहिए?
• इसकी तुलना पारंपरिक एंटेना से कैसे की जाती है?
• निर्माताओं को सही एंटीना कैसे चुनना चाहिए?
• विनिर्माण और आरएफ परीक्षण क्यों मायने रखते हैं?
• अक्सर पूछे जाने वाले प्रश्नों
• निष्कर्ष

आधुनिक हेडफ़ोन में एंटीना डिज़ाइन इतना महत्वपूर्ण क्यों है?

वायरलेस हेडफ़ोन स्मार्टफोन, टैबलेट, कंप्यूटर और अन्य ब्लूटूथ-सक्षम उपकरणों के साथ ऑडियो का आदान-प्रदान करने और डेटा को नियंत्रित करने के लिए रेडियो-फ़्रीक्वेंसी संचार पर निर्भर करते हैं। हालाँकि एक एंटीना केवल थोड़ी मात्रा में भौतिक स्थान घेरता है, लेकिन इसका डिज़ाइन वायरलेस प्रदर्शन पर बड़ा प्रभाव डाल सकता है।

आधुनिक TWS ईयरबड्स का आंतरिक वातावरण विशेष रूप से चुनौतीपूर्ण है। बैटरी, स्पीकर, माइक्रोफोन, चार्जिंग घटक, प्रोसेसर, परिरक्षण संरचनाएं और यांत्रिक घटक सभी सीमित स्थान के लिए प्रतिस्पर्धा करते हैं। साथ ही, एंटीना मानव शरीर के करीब संचालित होता है, जो आरएफ प्रसार और सिग्नल विशेषताओं को प्रभावित कर सकता है।

पारंपरिक एंटीना समाधानों के लिए समर्पित पीसीबी स्थान या अपेक्षाकृत बड़े स्थापना क्षेत्र की आवश्यकता हो सकती है। एक लचीला एंटीना इंजीनियरों को घुमावदार आंतरिक सतहों, बैटरी डिब्बों, तनों या अन्य उपलब्ध क्षेत्रों पर विकिरण तत्व को रखने की अधिक स्वतंत्रता देता है।

कॉम्पैक्ट ब्लूटूथ उत्पाद विकसित करने वाले निर्माताओं के लिए, एंटीना चयन को अंतिम असेंबली घटक के रूप में मानने के बजाय प्रारंभिक यांत्रिक और आरएफ डिजाइन चरणों के दौरान विचार किया जाना चाहिए।

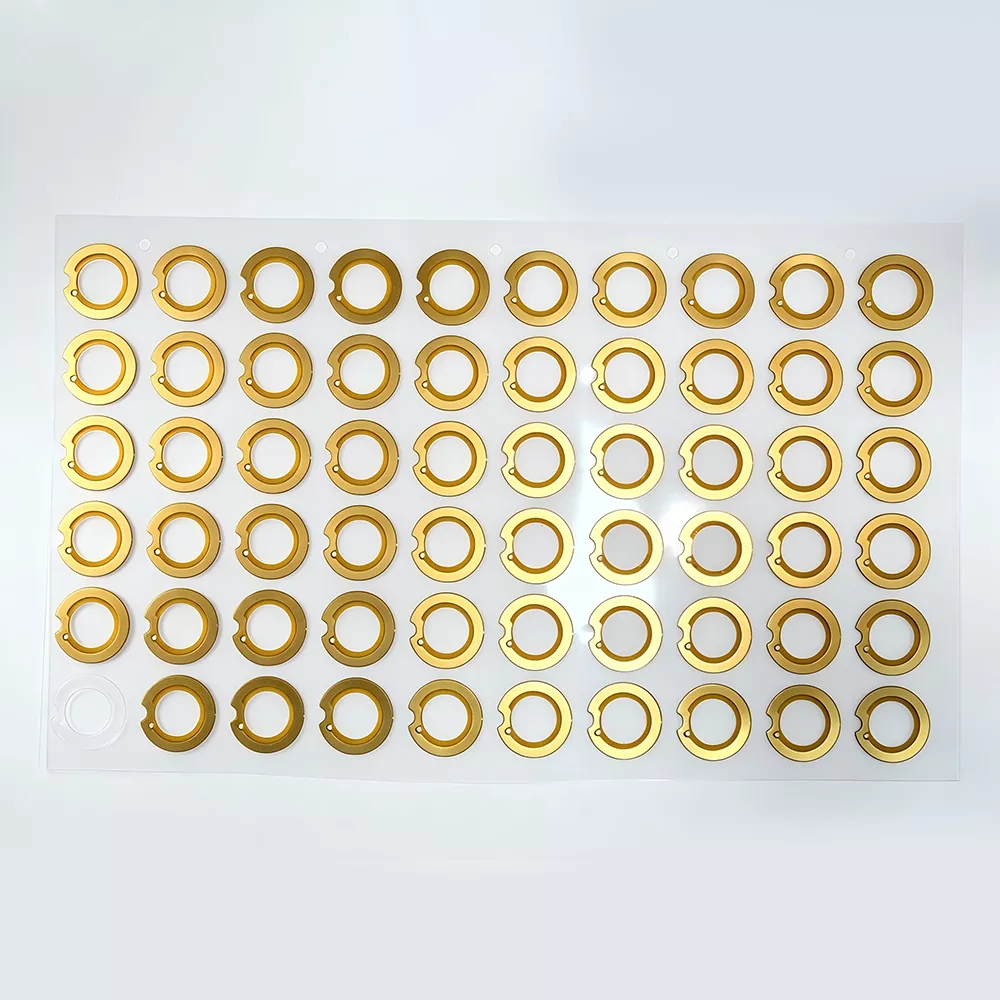

लचीला हेडफ़ोन एंटीना क्या है?

A लचीला हेडफ़ोन एंटीनाएक लघु आरएफ एंटीना है जिसे कॉम्पैक्ट वायरलेस ऑडियो उपकरणों के लिए डिज़ाइन किया गया है। यह आम तौर पर सटीक विनिर्माण और नक़्क़ाशी प्रक्रियाओं के माध्यम से गठित प्रवाहकीय विकिरण पैटर्न के साथ एक लचीली पीआई या एलसीपी सब्सट्रेट का उपयोग करता है।

कठोर पीसीबी एंटेना के विपरीत, लचीली संरचना झुक सकती है और घुमावदार या अनियमित सतहों के अनुरूप हो सकती है। यह इसे उन उत्पादों के लिए विशेष रूप से उपयुक्त बनाता है जहां उपलब्ध एंटीना गुहा संकीर्ण, घुमावदार है, या पारंपरिक कठोर घटकों के साथ समायोजित करना मुश्किल है।

लचीले हेडफ़ोन एंटेना आमतौर पर 2.4 गीगाहर्ट्ज़ ब्लूटूथ आईएसएम बैंड के लिए डिज़ाइन किए गए हैं और आधुनिक ब्लूटूथ अनुप्रयोगों का समर्थन कर सकते हैं। परियोजना के आधार पर, निर्माता उत्पाद वास्तुकला से मेल खाने के लिए एंटीना आयाम, सब्सट्रेट, लीड लंबाई, टर्मिनल कॉन्फ़िगरेशन और इंस्टॉलेशन विधि को अनुकूलित कर सकते हैं।

यह डिज़ाइन लचीलापन FPC-आधारित एंटेना को TWS ईयरबड्स, वायरलेस हेडफ़ोन, बोन-कंडक्शन हेडफ़ोन, नेकबैंड डिवाइस और अन्य कॉम्पैक्ट वायरलेस उत्पादों के लिए विशेष रूप से आकर्षक बनाता है।

लचीला हेडफ़ोन एंटीना कैसे काम करता है?

लचीले हेडफ़ोन एंटीना का संचालन सिद्धांत विद्युत आरएफ संकेतों को विद्युत चुम्बकीय तरंगों में परिवर्तित करने और आसपास के वातावरण से विद्युत चुम्बकीय ऊर्जा प्राप्त करने पर आधारित है।

1. ब्लूटूथ चिपसेट एक उच्च-आवृत्ति विद्युत सिग्नल उत्पन्न करता है।
2. आरएफ सिग्नल एंटीना की ओर ट्रांसमिशन पथ से होकर गुजरता है।
3. प्रवाहकीय विकिरण पैटर्न विद्युत संकेत को विद्युत चुम्बकीय ऊर्जा में परिवर्तित करता है।
4. एंटीना आसपास के वातावरण में सिग्नल प्रसारित करता है।
5. रिसेप्शन के दौरान, एंटीना युग्मित ब्लूटूथ डिवाइस द्वारा प्रेषित विद्युत चुम्बकीय संकेतों को पकड़ लेता है।
6. प्राप्त आरएफ ऊर्जा को विद्युत सिग्नल में परिवर्तित किया जाता है और ब्लूटूथ संचार मॉड्यूल में स्थानांतरित किया जाता है।

चूँकि हेडफ़ोन और ईयरबड मानव शरीर के करीब पहने जाते हैं, इसलिए एंटीना मिलान, ग्राउंडिंग और पोजीशनिंग विशेष रूप से महत्वपूर्ण हैं। मानव शरीर, बैटरी, धातु घटक और आवास सामग्री सभी एंटीना की प्रतिबाधा और विकिरण विशेषताओं को प्रभावित कर सकते हैं।

इसलिए उचित आरएफ ट्यूनिंग आवश्यक है। एक अच्छी तरह से डिज़ाइन किए गए एंटीना का मूल्यांकन केवल एक अलग घटक के रूप में परीक्षण करने के बजाय वास्तविक उत्पाद बाड़े के अंदर किया जाना चाहिए। इससे इंजीनियरों को ट्यूनिंग प्रभावों की पहचान करने और अंतिम वायरलेस प्रदर्शन को अनुकूलित करने में मदद मिलती है।

लचीले हेडफ़ोन एंटीना के मुख्य लाभ क्या हैं?

अल्ट्रा-थिन निर्माण

TWS ईयरबड विकास में अंतरिक्ष सबसे बड़ी चुनौतियों में से एक है। लचीला एफपीसी एंटीना निर्माण निर्माताओं को अत्यधिक यांत्रिक मात्रा पर कब्जा किए बिना एक आरएफ घटक को संकीर्ण स्थानों में एकीकृत करने की अनुमति देता है।

कॉन्फ़िगरेशन के आधार पर, लचीले एंटीना की मोटाई लगभग 0.12–0.30 मिमी में उपलब्ध हो सकती है, जिसमें 0.15 मिमी, 0.20 मिमी और 0.25 मिमी सहित सामान्य विकल्प शामिल हैं। इससे उत्पाद डिजाइनरों को मूल्यवान आंतरिक स्थान को अनुकूलित करने में मदद मिलती है।

उत्कृष्ट लचीलापन

लचीला सब्सट्रेट एंटीना को घुमावदार और अनियमित आंतरिक सतहों का अनुसरण करने की अनुमति देता है। यह विशेष रूप से तब उपयोगी होता है जब एक पारंपरिक कठोर एंटीना उपलब्ध संरचना में फिट नहीं हो पाता है।

बार-बार झुकने या यांत्रिक गति के संपर्क में आने वाले उत्पादों के लिए, झुकने का स्थायित्व एक और महत्वपूर्ण विचार है। उचित सब्सट्रेट चयन और चिपकने वाला डिज़ाइन दीर्घकालिक उपयोग के दौरान यांत्रिक विश्वसनीयता में सुधार कर सकता है।

स्थिर ब्लूटूथ आरएफ प्रदर्शन

ऐन्टेना का प्रदर्शन विकिरण तत्व से कहीं अधिक इस पर निर्भर करता है। फ़ीड-पॉइंट डिज़ाइन, ग्राउंडिंग, प्रतिबाधा मिलान, स्थापना स्थिति और आस-पास के घटक सभी आरएफ विशेषताओं को प्रभावित कर सकते हैं।

इस कारण से, एक पेशेवर एंटीना आपूर्तिकर्ता को केवल एक मानक एंटीना की आपूर्ति करने के बजाय आरएफ डिजाइन समर्थन और ट्यूनिंग सिफारिशें प्रदान करने में सक्षम होना चाहिए।

आसान असेंबली

लचीले एंटेना को गर्मी प्रतिरोधी चिपकने वाला समर्थन प्रदान किया जा सकता है, जिससे उन्हें सीधे इच्छित आंतरिक सतह से जोड़ा जा सकता है। यह अतिरिक्त यांत्रिक फिक्सिंग संरचनाओं की आवश्यकता को कम कर सकता है और असेंबली को सरल बना सकता है।

उच्च अनुकूलन क्षमता

अलग-अलग हेडफ़ोन हाउसिंग के लिए अलग-अलग एंटीना ज्यामिति की आवश्यकता होती है। एक अनुकूलित समाधान इसमें विविधताओं को समायोजित कर सकता है:

• एंटीना की रूपरेखा और आयाम
• संचालन आवृत्ति
• प्रमुख लंबाई
• कनेक्टर और टर्मिनल प्रकार
• पीआई या एलसीपी सब्सट्रेट
• स्थापना स्थान
• झुकने की त्रिज्या
• उत्पाद आवास संरचना

लचीले हेडफ़ोन एंटेना का उपयोग कहाँ किया जा सकता है?

हालाँकि प्रौद्योगिकी TWS ईयरबड्स के साथ दृढ़ता से जुड़ी हुई है, लचीले एंटेना कॉम्पैक्ट वायरलेस ऑडियो उत्पादों की अधिक व्यापक रेंज का समर्थन कर सकते हैं।

खरीदारों को किन तकनीकी विशिष्टताओं पर विचार करना चाहिए?

चीन के निर्माता या आपूर्तिकर्ता से लचीला एंटीना खरीदते समय, खरीदारों को विद्युत और यांत्रिक दोनों विशिष्टताओं का मूल्यांकन करना चाहिए। एक एंटीना जो उपलब्ध स्थान पर फिट बैठता है उसे तैयार उत्पाद के अंदर स्थापित होने के बाद भी आरएफ ट्यूनिंग की आवश्यकता हो सकती है।

इन मानों को संदर्भ विनिर्देशों के रूप में माना जाना चाहिए। अंतिम प्रदर्शन एंटीना डिज़ाइन, पीसीबी लेआउट, ग्राउंडिंग संरचना, आवास सामग्री, स्थापना स्थिति और समग्र आरएफ आर्किटेक्चर पर निर्भर करता है।

इसकी तुलना पारंपरिक एंटेना से कैसे की जाती है?

निर्माताओं के पास आमतौर पर विचार करने के लिए कई एंटीना प्रौद्योगिकियां होती हैं, जिनमें स्प्रिंग एंटेना, कठोर पीसीबी एंटेना और लचीले एफपीसी एंटेना शामिल हैं। सबसे उपयुक्त विकल्प उत्पाद वास्तुकला, उपलब्ध स्थान, लागत लक्ष्य, आरएफ आवश्यकताओं और अपेक्षित उत्पादन मात्रा पर निर्भर करता है।

अनियमित आवास संरचनाओं या बेहद सीमित आंतरिक स्थान वाले ईयरबड्स के लिए, लचीला एफपीसी निर्माण एक महत्वपूर्ण यांत्रिक एकीकरण लाभ प्रदान कर सकता है। यह एंटीना डिजाइनरों को कठोर एंटीना को समायोजित करने के लिए संपूर्ण उत्पाद संरचना की आवश्यकता के बजाय मौजूदा घटकों के आसपास काम करने में सक्षम बनाता है।

निर्माताओं को सही एंटीना कैसे चुनना चाहिए?

हेडफ़ोन एंटीना का चयन सामान्य एंटीना कैटलॉग के बजाय तैयार उत्पाद से शुरू होना चाहिए। निम्नलिखित कारक निर्माताओं को अधिक विश्वसनीय निर्णय लेने में मदद कर सकते हैं।

1. उपलब्ध स्थान को मापें.एंटीना गुहा की लंबाई, चौड़ाई, ऊंचाई, वक्र और आसपास के घटकों के बारे में सटीक जानकारी प्रदान करें।
2. आरएफ आवश्यकताओं को परिभाषित करें।ब्लूटूथ आवृत्ति रेंज, अपेक्षित संचार दूरी, प्रतिबाधा आवश्यकताओं और एंटीना स्थान की पुष्टि करें।
3. आवास सामग्री पर विचार करें.प्लास्टिक, धातु, बैटरी, परिरक्षण घटक और अन्य प्रवाहकीय संरचनाएं आरएफ प्रदर्शन को प्रभावित कर सकती हैं।
4. यांत्रिक आवश्यकताओं का मूल्यांकन करें.कंपन, गति या बार-बार झुकने के संपर्क में आने वाले उत्पादों को उचित लचीलेपन और लगाव प्रदर्शन की आवश्यकता होती है।
5. प्रोटोटाइप नमूनों का अनुरोध करें.वास्तविक बाड़े के अंदर एंटीना का परीक्षण स्वतंत्र रूप से एंटीना का मूल्यांकन करने की तुलना में अधिक सार्थक परिणाम प्रदान करता है।
6. विनिर्माण क्षमताओं की समीक्षा करें.बड़े पैमाने पर उत्पादन परियोजनाओं के लिए, गुणवत्ता स्थिरता, आरएफ परीक्षण, अनुकूलन, दस्तावेज़ीकरण और वितरण क्षमता का आकलन करें।

विकास चरण के दौरान सटीक 2डी या 3डी उत्पाद चित्र प्रदान करने से एंटीना निर्माता को डिज़ाइन को अधिक कुशलता से अनुकूलित करने की अनुमति मिलती है। टूलींग और बड़े पैमाने पर उत्पादन शुरू होने के बाद प्रोटोटाइप सत्यापन आरएफ समस्याओं की खोज के जोखिम को कम करने में मदद कर सकता है।

विनिर्माण और आरएफ परीक्षण क्यों मायने रखते हैं?

ऐन्टेना का प्रदर्शन विनिर्माण स्थिरता पर अत्यधिक निर्भर है। आयाम, प्रवाहकीय पैटर्न, कनेक्टर स्थिति, चिपकने वाला प्लेसमेंट, या सब्सट्रेट विशेषताओं में छोटे बदलाव अंतिम आरएफ परिणाम को प्रभावित कर सकते हैं।

इसलिए, एक अनुभवी एंटीना निर्माता को भौतिक घटक से अधिक प्रदान करना चाहिए। आरएफ इंजीनियरिंग, नमूना विकास, प्रतिबाधा मिलान, ट्यूनिंग, उत्पादन निरीक्षण और तकनीकी दस्तावेज़ीकरण सभी अधिक पूर्वानुमानित उत्पाद-विकास प्रक्रिया में योगदान कर सकते हैं।

व्यावसायिक आरएफ परीक्षण में एनेकोइक कक्ष में प्रदर्शन सत्यापन, पर्यावरण परीक्षण, तापमान चक्रण, यांत्रिक झुकने परीक्षण और आवेदन आवश्यकताओं के अनुसार अन्य गुणवत्ता-नियंत्रण प्रक्रियाएं शामिल हो सकती हैं।

अंतर्राष्ट्रीय खरीद के लिए, दस्तावेज़ीकरण और गुणवत्ता आश्वासन भी महत्वपूर्ण हैं। परियोजना के आधार पर, खरीदारों को सामग्री अनुपालन दस्तावेज़, निरीक्षण रिपोर्ट, पैकिंग जानकारी, वाणिज्यिक दस्तावेज़ और अन्य निर्यात-संबंधी सहायता की आवश्यकता हो सकती है।

अक्सर पूछे जाने वाले प्रश्नों

Q1: लचीला हेडफ़ोन एंटीना क्या है?

फ्लेक्सिबल हेडफोन एंटीना एक पतला, मोड़ने योग्य आरएफ एंटीना है जिसे टीडब्ल्यूएस ईयरबड, ब्लूटूथ हेडफोन, बोन-कंडक्शन हेडफोन और वायरलेस हेडसेट जैसे कॉम्पैक्ट वायरलेस ऑडियो उत्पादों के लिए डिज़ाइन किया गया है। इसका लचीला सब्सट्रेट इसे घुमावदार आंतरिक सतहों के अनुरूप बनने की अनुमति देता है।

Q2: क्या एक लचीला हेडफ़ोन एंटीना ब्लूटूथ 5.3 का समर्थन कर सकता है?

हाँ। जब आरएफ लेआउट, प्रतिबाधा मिलान, ग्राउंडिंग और इंस्टॉलेशन शर्तों को सही ढंग से लागू किया जाता है, तो उचित रूप से डिज़ाइन किए गए 2.4 गीगाहर्ट्ज़ एंटीना का उपयोग ब्लूटूथ 5.3 अनुप्रयोगों के साथ किया जा सकता है।

Q3: क्या ऐन्टेना आयामों को अनुकूलित किया जा सकता है?

हाँ। लचीले एंटेना को उत्पाद के आंतरिक स्थान और यांत्रिक संरचना के अनुसार अनुकूलित किया जा सकता है। लंबाई, चौड़ाई, आकार, मोटाई, लीड लंबाई, कनेक्टर कॉन्फ़िगरेशन और इंस्टॉलेशन विधि जैसे पैरामीटर को परियोजना आवश्यकताओं के अनुसार समायोजित किया जा सकता है।

Q4: कौन सी सब्सट्रेट सामग्री आमतौर पर उपलब्ध हैं?

पीआई और एलसीपी आमतौर पर लचीली एंटीना सब्सट्रेट सामग्री का उपयोग किया जाता है। उपयुक्त सामग्री आवश्यक आरएफ विशेषताओं, यांत्रिक लचीलेपन, तापमान की स्थिति, विश्वसनीयता आवश्यकताओं और लक्ष्य उत्पादन लागत पर निर्भर करती है।

Q5: क्या एक लचीला एंटीना चिपकने वाली बैकिंग का उपयोग कर सकता है?

हाँ। चिपकने वाला समर्थन ऐन्टेना को सीधे इच्छित आंतरिक सतह पर स्थापित करने की अनुमति देकर स्थापना को सरल बना सकता है। चिपकने वाले प्रकार का चयन ऑपरेटिंग तापमान, आवास सामग्री, असेंबली प्रक्रिया और अपेक्षित सेवा शर्तों के अनुसार किया जाना चाहिए।

Q6: अनुकूलित एंटीना का अनुरोध करते समय खरीदारों को क्या जानकारी प्रदान करनी चाहिए?

खरीदारों को आदर्श रूप से उत्पाद चित्र, उपलब्ध एंटीना स्थान, पीसीबी लेआउट जानकारी, लक्ष्य आवृत्ति बैंड, कनेक्टर आवश्यकताएं, आवास सामग्री, स्थापना स्थिति, यांत्रिक आवश्यकताएं और अपेक्षित अनुप्रयोग वातावरण प्रदान करना चाहिए। यह जानकारी निर्माता को अधिक उपयुक्त एंटीना समाधान विकसित करने में मदद करती है।

Q7: अंतिम उत्पाद के अंदर एंटीना के प्रदर्शन का परीक्षण क्यों किया जाना चाहिए?

ऐन्टेना स्वतंत्र रूप से काम नहीं करता. बैटरी, पीसीबी, धातु घटक, प्लास्टिक आवास, ग्राउंडिंग संरचनाएं और मानव शरीर सभी आरएफ प्रदर्शन को प्रभावित कर सकते हैं। इसलिए अंतिम बाड़े के अंदर एंटीना का परीक्षण कनेक्शन स्थिरता और समग्र वायरलेस प्रदर्शन का अधिक यथार्थवादी मूल्यांकन प्रदान करता है।

निष्कर्ष

छोटे और अधिक बुद्धिमान वायरलेस ऑडियो उत्पादों की बढ़ती मांग तेजी से जटिल एंटीना एकीकरण चुनौतियां पैदा कर रही है। एलचीला हेडफ़ोन एंटीनाकॉम्पैक्ट आयाम, यांत्रिक लचीलेपन, अनुकूलन योग्य ज्यामिति और विश्वसनीय ब्लूटूथ आरएफ प्रदर्शन के संयोजन से एक प्रभावी समाधान प्रदान करता है। टीडब्ल्यूएस ईयरबड्स, बोन-कंडक्शन हेडफ़ोन, नेकबैंड डिवाइस और अन्य कॉम्पैक्ट वायरलेस उत्पादों के लिए, लचीली एंटीना तकनीक निर्माताओं को भीड़भाड़ वाली आंतरिक संरचनाओं पर काबू पाने में मदद करते हुए अधिक डिज़ाइन स्वतंत्रता प्रदान कर सकती है।

अनुकूलित एंटीना समाधान की सोर्सिंग करने वाली कंपनियों के लिए, एक अनुभवी निर्माता के साथ साझेदारी प्रोटोटाइप विकास, आरएफ ट्यूनिंग, परीक्षण और बड़े पैमाने पर उत्पादन को सरल बना सकती है। यदि आप एक नया वायरलेस हेडफ़ोन, TWS ईयरबड, या ब्लूटूथ ऑडियो उत्पाद विकसित कर रहे हैं और आपको अपनी विशिष्ट यांत्रिक और आरएफ आवश्यकताओं से मेल खाने वाले एंटीना की आवश्यकता है,हमसे संपर्क करेंकियानमु एंटीना इंजीनियरिंग टीम के साथ अपने चित्र, तकनीकी विशिष्टताओं, अनुकूलन आवश्यकताओं, नमूनों और उत्पादन योजनाओं पर चर्चा करने के लिए।
