बॉडी वॉर्न कैमरा 4जी/5जी एंटीना

शेन्ज़ेन कियानमु कम्युनिकेशन टेक्नोलॉजी कं, लिमिटेड बॉडी वॉर्न कैमरा 4जी/5जी एंटेना के लिए एक घरेलू अनुसंधान एवं विकास और विनिर्माण स्रोत कारखाना है।

हमने एक इन-हाउस FPC वाइडबैंड Sub6G बिल्ट-इन एंटीना विकसित किया है, जो 4G LTE और मुख्यधारा के घरेलू और अंतर्राष्ट्रीय 5G Sub6G फ़्रीक्वेंसी बैंड के साथ संगत है। एंटीना को कॉम्पैक्ट डिवाइस स्पेस, मेटल शील्डिंग, बैटरी हस्तक्षेप, मानव शरीर के घिसाव के कारण सिग्नल हानि और कठोर क्षेत्र संचालन स्थितियों की चुनौतियों का समाधान करने के लिए विशेष प्रदर्शन अनुकूलन से गुजरना पड़ा है।

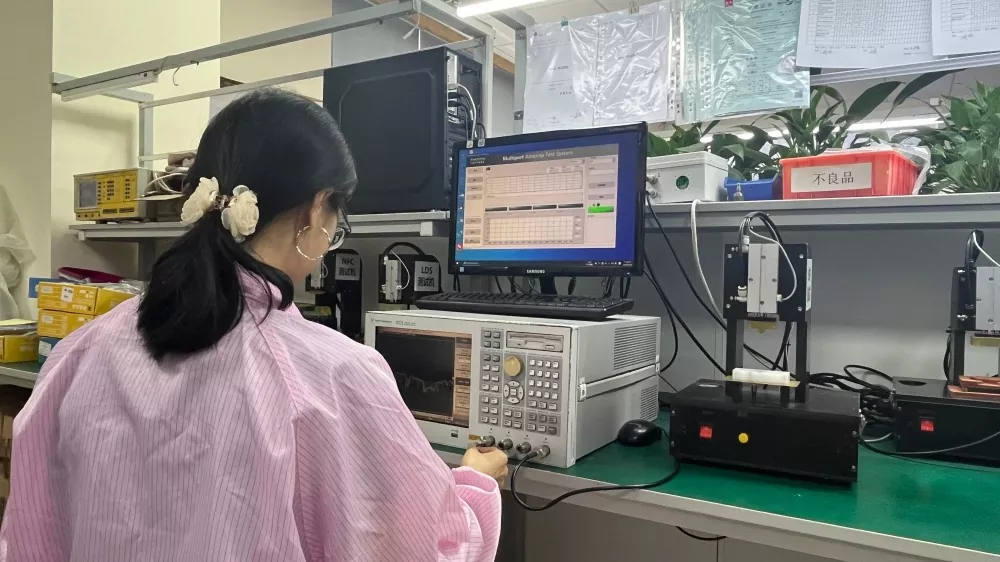

एंटीना विश्वसनीय पीआई लचीले सब्सट्रेट का उपयोग करता है और इसे औद्योगिक चिपकने वाले पदार्थ के साथ लगाया जाता है, जो इसे कॉम्पैक्ट डिवाइस संरचनाओं के लिए उपयुक्त बनाता है। सभी उत्पाद वास्तविक दुनिया के परिचालन वातावरण को दोहराने के लिए एनीकोइक कक्षों में पूर्ण ओटीए सिमुलेशन परीक्षण से गुजरते हैं। वीएनए और ओटीए परीक्षण रिकॉर्ड उत्पादन बैच द्वारा संग्रहीत किए जाते हैं, और अनुरोध पर निरीक्षण रिपोर्ट प्रदान की जा सकती है।

व्यावसायिक तकनीकी परिभाषा

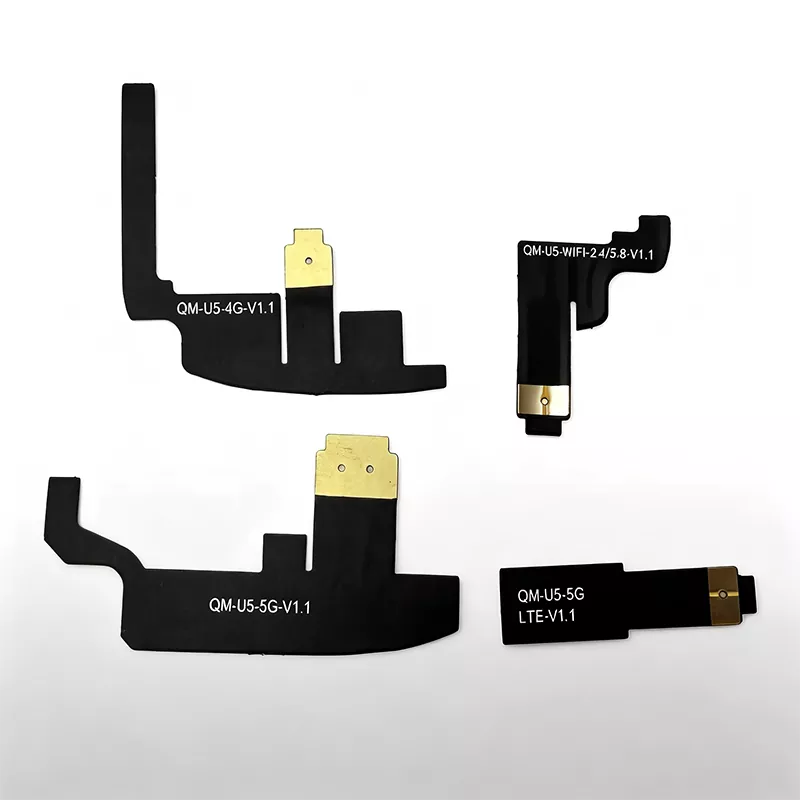

हमारा बॉडी वॉर्न कैमरा 4G/5G एंटीना एक ब्रॉडबैंड PIFA FPC लचीला बिल्ट-इन Sub6G एंटीना है। यह LTE बैंड B1/B3/B5/B8/B20/B38/B40 और मेनस्ट्रीम 5G Sub6G बैंड N41/N78/N79 को सपोर्ट करता है। एंटीना एक कंपन-प्रतिरोधी, नमक-स्प्रे-प्रतिरोधी, अत्यधिक मोड़ने योग्य पीआई फिल्म सब्सट्रेट का उपयोग करता है, जो औद्योगिक-ग्रेड उच्च तापमान वाले डबल-पक्षीय चिपकने वाला और यू.एफएल/आईपीईएक्स आरएफ फीडलाइन के साथ संयुक्त होता है, जो इसे शरीर में पहने जाने वाले कैमरों में आंतरिक स्थापना के लिए आदर्श बनाता है।

पारंपरिक IoT FPC एंटेना के विपरीत, डिज़ाइन चरण में पूर्ण-सिस्टम 3D सिमुलेशन शामिल होता है, जिसमें मेटल केसिंग, लिथियम बैटरी, कैमरा ब्रैकेट, मदरबोर्ड शील्ड कवर और सिमुलेशन वातावरण में मानव शरीर फैंटम मॉडल शामिल होता है।

कारखाने में 50Ω प्रतिबाधा के साथ पूर्व-मिलान किया गया, और साथ ही गिरावट, तापमान चक्रण, नमक स्प्रे और आर्द्रता विश्वसनीयता परीक्षण के अधीन किया गया। यह ग्राहक प्रणाली एकीकरण कार्यभार को कम करता है और पुलिस हार्डवेयर परियोजनाओं के लिए विकास चक्र को छोटा करता है।

एंटीना का पूर्ण कार्य सिद्धांत

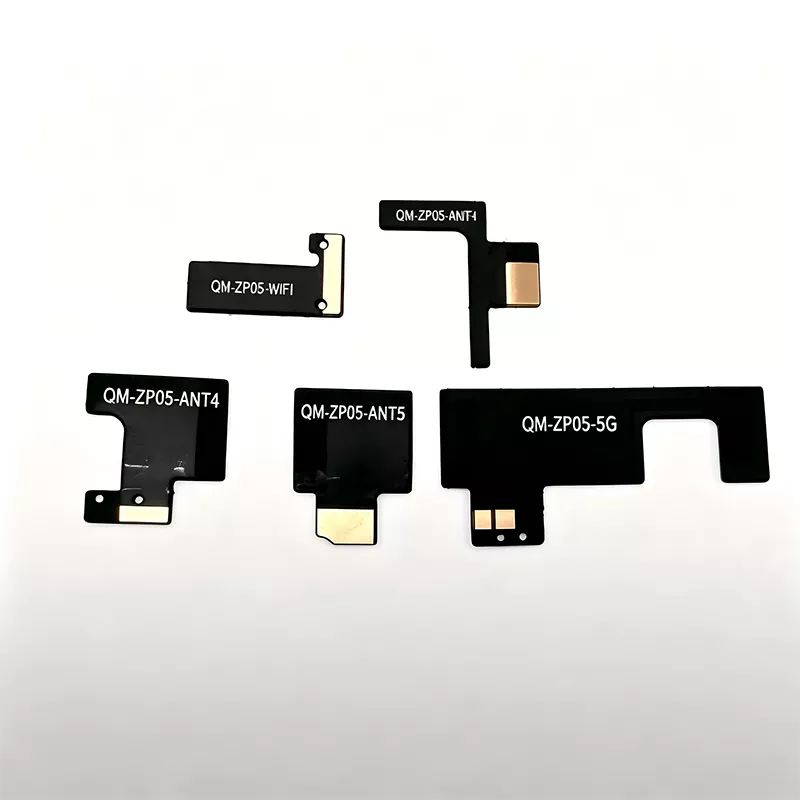

पूरे एंटीना में एक एफपीसी विकिरण कंडक्टर, एक औद्योगिक चिपकने वाला बैकिंग परत, एक यू.एफएल समाक्षीय फीडर और एक मेनबोर्ड आरएफ मिलान नेटवर्क होता है, जो 4 जी / 5 जी सेलुलर सिग्नल ट्रांसमिशन और रिसेप्शन को प्राप्त करने के लिए उच्च आवृत्ति विद्युत चुम्बकीय तरंगों के द्विदिश रूपांतरण को सक्षम करता है।

ट्रांसमिशन के दौरान, रिकॉर्डर का संचार मॉड्यूल वीडियो स्ट्रीम, एसओएस अलर्ट और स्थान डेटा को उच्च-आवृत्ति विद्युत संकेतों में परिवर्तित करता है, जो समाक्षीय केबल के माध्यम से एफपीसी गुंजयमान संरचना में प्रेषित होते हैं। फिर इन संकेतों को बाहरी विकिरण के लिए 4G/5G विद्युत चुम्बकीय तरंगों में परिवर्तित किया जाता है, जो बेस स्टेशन को साक्ष्य जानकारी भेजता है।

रिसेप्शन के दौरान, एंटीना बेस स्टेशन से विद्युत चुम्बकीय तरंगों को पकड़ता है और उन्हें विद्युत संकेतों में परिवर्तित करता है, जिन्हें शेड्यूलिंग कमांड और रिमोट पैरामीटर रिसेप्शन को पूरा करने के लिए मॉड्यूल में वापस प्रेषित किया जाता है।

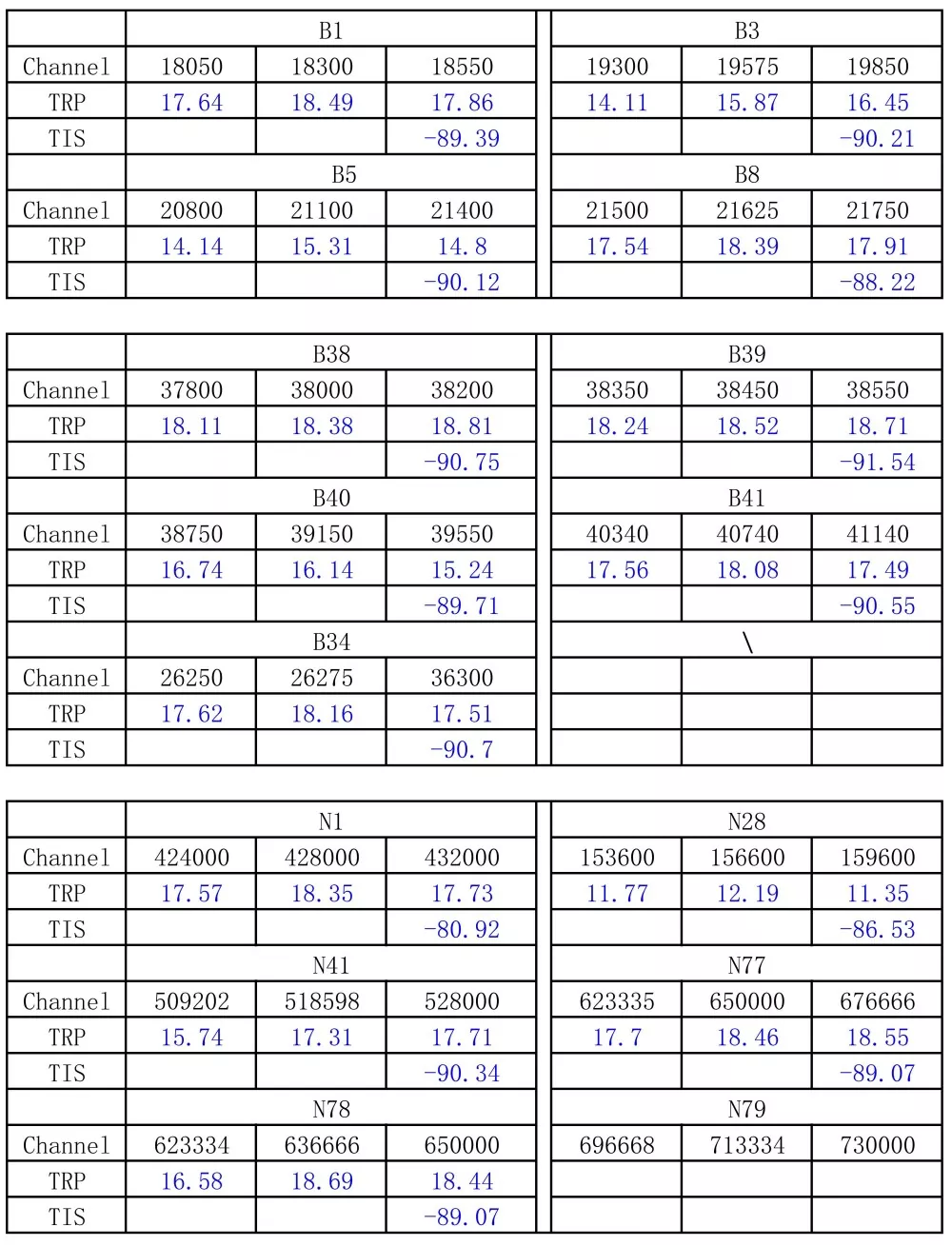

मानव पीठ पर पहनने से होने वाले आरएफ नुकसान की भरपाई के लिए, मानव शरीर के फैंटम मॉडल का उपयोग करके एनीकोइक कक्ष में सिमुलेशन के माध्यम से प्रदर्शन को बढ़ाया जाता है, जिसके परिणामस्वरूप पारंपरिक एफपीसी एंटेना की तुलना में टीआईएस प्राप्त संवेदनशीलता में 22.8 डीबी का सुधार होता है। सिम्युलेटेड पहनने की स्थिति के तहत, LTE B8 के लिए एक मानक एंटीना की दक्षता केवल 40.46% है, जबकि Qianmu का एंटीना LTE कम आवृत्ति के लिए ≥52% और 5G N78 के लिए ≥47% प्राप्त करता है। प्रत्येक बैच VNA के साथ नमूनाकरण और पुन: परीक्षण से गुजरता है, ग्राहक सत्यापन के लिए परीक्षण वक्र और उत्पादन रिकॉर्ड संग्रहीत किए जाते हैं।

संगत उपकरण और सहायक उपकरण

अंतिम उपकरणों के साथ संगत

1. सार्वजनिक सुरक्षा और यातायात पुलिस 4जी/5जी हाई-डेफिनिशन कानून प्रवर्तन बॉडी कैमरा

2. शहरी प्रबंधन, सड़क प्रशासन और अग्निशमन विभाग के दृश्य-श्रव्य साक्ष्य संग्रह के लिए बॉडी कैमरा

3. रासायनिक और खनन उद्योगों के लिए विस्फोट-प्रूफ आंतरिक रूप से सुरक्षित कानून प्रवर्तन रिकॉर्डर

4. पावर इंस्पेक्शन सिंगल सोल्जर रिकॉर्डिंग टर्मिनल

5. विदेशी निर्यात 4जी/5जी सिंगल सोल्जर लॉ एनफोर्समेंट डिवाइस

संगत संचार मॉड्यूल

- 4जी एलटीई कैट.1/कैट.4 संचार मॉड्यूल 5G सब-6GHz घरेलू/आयातित संचार मॉड्यूल 4जी+5जी+वाईफ़ाई मल्टी-मोड एकीकृत संचार मॉड्यूल

उत्पादन के लिए फ़ैक्टरी द्वारा आपूर्ति की गई सामग्री

यू. विभिन्न लंबाई के एफएल/आईपीईएक्स समाक्षीय केबल, सुदृढीकरण स्टील प्लेट, और उच्च तापमान, नमक प्रतिरोधी औद्योगिक चिपकने वाला समर्थन। ग्राहकों के लिए द्वितीयक प्रसंस्करण को न्यूनतम करने के लिए मदरबोर्ड डिज़ाइन के आधार पर अनुकूलन योग्य केबल लंबाई और कनेक्टर विनिर्देश।

तकनीकी निर्देश

एंटीना खरीद और चयन गाइड

1. केवल फ्री-स्पेस मापदंडों पर निर्भर रहने के बजाय, शरीर पर पहने जाने वाले संपूर्ण उपकरणों से वास्तविक दुनिया के माप डेटा पर ध्यान केंद्रित करें। विशिष्ट निर्माता डेटाशीट नंगे बोर्डों पर लिए गए माप प्रदान करते हैं; डिवाइस हाउसिंग में स्थापित होने और खराब होने के बाद प्रदर्शन में काफी गिरावट आती है। खरीदारी करते समय, हमेशा पूर्ण-सिस्टम वीएनए/ओटीए परीक्षण रिपोर्ट का अनुरोध करें और केवल सैद्धांतिक विशिष्टताओं पर भरोसा न करें।

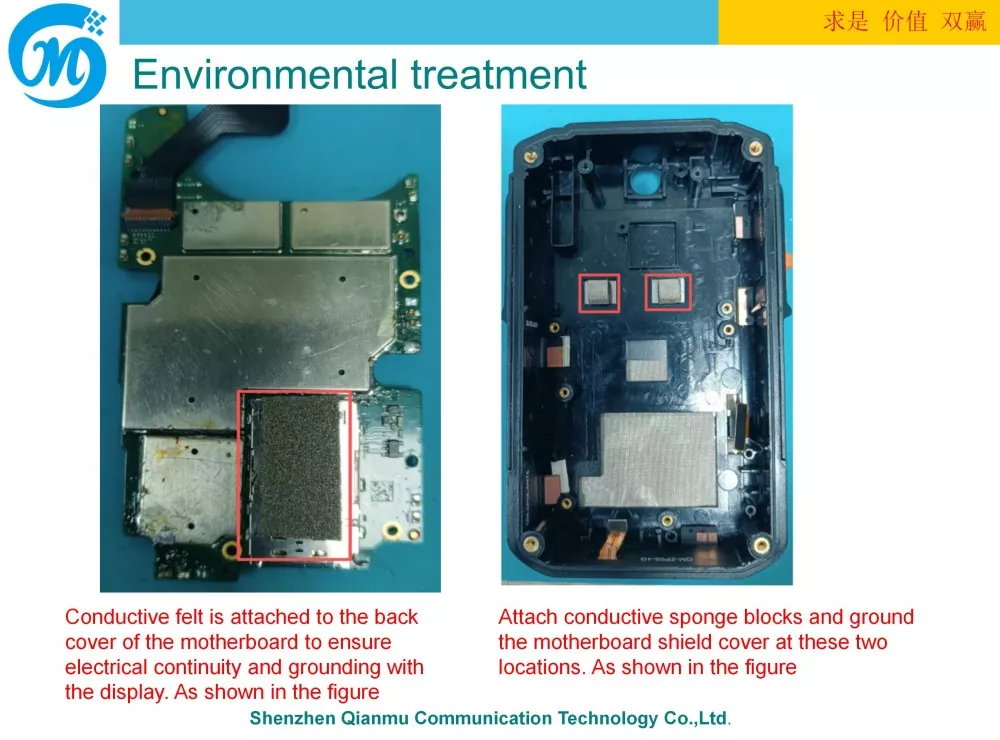

2. एकल-सैनिक कानून प्रवर्तन उपकरणों के बड़े पैमाने पर उत्पादन में अनुभव के साथ एक स्रोत कारखाने का चयन करने को प्राथमिकता दें। एकल-सैनिक उपकरणों की चुनौतियाँ धातु के आवासों और बैटरियों, मानव शरीर की टूट-फूट और कठोर वातावरण के हस्तक्षेप से निपटने में निहित हैं। पूर्व परियोजना अनुभव वाली फ़ैक्टरियाँ प्रारंभिक संरचनात्मक और पीसीबी अनुशंसाएँ प्रदान कर सकती हैं, जिससे मोल्ड संशोधनों और पुन: कार्य की आवश्यकता कम हो जाती है।

3. घरेलू और अंतर्राष्ट्रीय आवृत्ति बैंड के बीच अंतर करें, और विश्वसनीयता परीक्षण मानकों को स्पष्ट रूप से परिभाषित करें। घरेलू परियोजनाओं के लिए, LTE B1/B3/B5/B8/B20 और 5G N41/N78/N79 की पुष्टि करें; निर्यात परियोजनाओं के लिए, संबंधित विदेशी आवृत्ति बैंड की पुष्टि करें। ड्रॉप, नमक स्प्रे और उच्च/निम्न तापमान नमूनाकरण परीक्षणों को पूरा करने की आवश्यकता है। उपभोक्ता-ग्रेड एंटेना पुलिस क्षेत्र के संचालन के लिए आवश्यकताओं को पूरा नहीं कर सकते हैं।

4. आरएफ तकनीकी सेवाओं को महत्व दें और केवल मूल्य तुलना से बचें। परियोजना विकास में अक्सर हस्तक्षेप, आवृत्ति विचलन और खराब प्रदर्शन का सामना करना पड़ता है। बिचौलियों में आरएफ तकनीकी क्षमताओं का अभाव है; उन निर्माताओं को प्राथमिकता दें जो लेआउट अनुशंसाएँ प्रदान कर सकते हैं और संपूर्ण सिस्टम विफलताओं के निवारण में सहायता कर सकते हैं।

शेन्ज़ेन क़ियानमु कम्युनिकेशंस क्यों चुनें

1. बिना किसी बिचौलिए मार्कअप के स्रोत कारखाने से सीधी आपूर्ति। इन-हाउस उत्पादन लाइन एफपीसी कटिंग, सुदृढीकरण, चिपकने वाला समर्थन और पूर्ण विद्युत निरीक्षण संभालती है। थोक ऑर्डर के लिए प्रतिस्पर्धी मूल्य निर्धारण, दीर्घकालिक रूपरेखा आपूर्ति समर्थित, पुलिस खरीद बोली परियोजनाओं के लिए उपयुक्त।

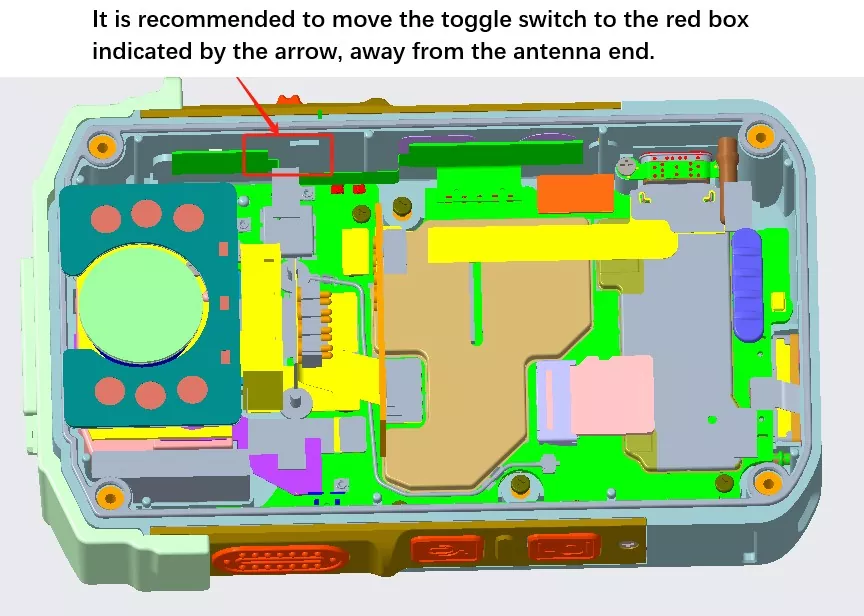

2. व्यक्तिगत सैनिक उपकरणों में विशेषज्ञता, हम प्रारंभिक चरण के अनुसंधान एवं विकास में गहराई से शामिल रहे हैं और विभिन्न बॉडी-वेर्न कैमरों और एकल-सैनिक टर्मिनलों के बड़े पैमाने पर उत्पादन और तैनाती में व्यापक अनुभव रखते हैं। नई परियोजनाओं के लिए, हम 3डी डिज़ाइन प्राप्त कर सकते हैं, एंटीना लेआउट और क्लीयरेंस बाधा समाधान प्रदान कर सकते हैं, डिज़ाइन की खामियों से बच सकते हैं और मोल्ड संशोधन लागत को कम कर सकते हैं।

3. लचीला ओईएम/ओडीएम अनुकूलन अनियमित एफपीसी कटिंग, फीडर लंबाई, कनेक्टर विनिर्देशों और आवृत्ति बैंड फाइन-ट्यूनिंग का समर्थन करता है; 35 कार्य दिवसों के भीतर मानक नमूना वितरण।

4. पूर्ण विदेशी व्यापार समर्थन क्षमताएं [छवि प्लेसहोल्डर: प्रमाणन दस्तावेजों का संग्रह (सीई, एफसीसी, आरओएचएस, आईएसओ)] कंपनी के पास स्वतंत्र आयात और निर्यात अधिकार हैं और योग्यताओं का पूरा सेट है। हम अंग्रेजी तकनीकी विनिर्देश और परीक्षण रिपोर्ट प्रदान कर सकते हैं, एफओबी शेन्ज़ेन व्यापार शर्तों का समर्थन कर सकते हैं, और विदेशी सुरक्षा समाधान प्रदाताओं और खरीदारों से जुड़ सकते हैं।

5. एंड-टू-एंड तकनीकी बिक्री के बाद समर्थन: पूरे डिवाइस में 4G/5G सिग्नल विसंगतियों के मामले में, आरएफ इंजीनियर एंटीना समस्याओं के लिए जल्दबाजी में समस्या को जिम्मेदार ठहराए बिना मूल कारण (एंटीना, संरचना, या मॉड्यूल) की पहचान करने में सहायता करेंगे। नमूना परीक्षण, पायलट उत्पादन और बड़े पैमाने पर उत्पादन चरणों के दौरान निरंतर तकनीकी सहयोग प्रदान किया जाता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या बॉडी वॉर्न कैमरा 4G/5G एंटीना को वाई-फाई मॉड्यूल के साथ साझा किया जा सकता है?

उत्तर: यह एंटीना 4G LTE/5G Sub6G सेल्युलर बैंड के लिए डिज़ाइन किया गया है। यदि वाई-फाई कार्यक्षमता की आवश्यकता है, तो एक अलग वाई-फाई एंटीना कॉन्फ़िगर करने की अनुशंसा की जाती है, क्योंकि एक ही एंटीना साझा करने से हस्तक्षेप हो सकता है और सेलुलर संचार प्रदर्शन ख़राब हो सकता है।

Q2: शरीर पर पहने जाने वाले कैमरे में अनियमित आंतरिक गुहा होती है; क्या ऐन्टेना ऐसी आकृतियों में फिट होने के लिए कस्टम कटिंग का समर्थन करता है?

ए: कस्टम कटिंग का समर्थन करता है। ग्राहक आवरण के 3डी चित्र प्रदान करता है, और हम एक आकार डिजाइन, पूर्ण प्रोटोटाइप का प्रस्ताव करने और पूर्ण डिवाइस फिट पर वास्तविक दुनिया का परीक्षण करने के लिए उपलब्ध स्थान का आकलन करते हैं।

Q3: क्या चिपकने वाली बैकिंग का उपयोग करने के अलावा एफपीसी एंटीना को सुरक्षित करने का कोई अन्य तरीका है?

उत्तर: कॉम्पैक्ट हाउसिंग वाले बॉडी-वेर्न कैमरों के बड़े पैमाने पर उत्पादन के लिए, औद्योगिक चिपकने वाली बॉन्डिंग मुख्य धारा है। ZIF कनेक्टर महत्वपूर्ण स्थान घेरते हैं और इनका उपयोग शायद ही कभी किया जाता है; ऐन्टेना कंडक्टर क्षेत्र पर स्क्रू क्लैंपिंग सख्त वर्जित है, क्योंकि यह ऐन्टेना को नुकसान पहुंचा सकता है और प्रभाव पर विफलता का कारण बन सकता है।

Q4: क्या शरीर पर पहने जाने वाले कैमरे पर हमेशा खराब 4G/5G सिग्नल एंटीना गुणवत्ता संबंधी समस्याओं के कारण होता है?

उत्तर: जरूरी नहीं. अधिकांश सिग्नल समस्याएं अपर्याप्त क्लीयरेंस, एंटेना के धातु हस्तक्षेप स्रोतों के करीब होने, ढीले कनेक्टर, या मानव शरीर सिमुलेशन की कमी से उत्पन्न होती हैं। समस्या के मूल कारण की सटीक पहचान करने के लिए इंजीनियर परिचालन स्थितियों को पुन: उत्पन्न कर सकते हैं।

Q5: क्या फ़ैक्टरी ऑडिट समर्थित है? क्या योग्यता दस्तावेज़ तीसरे पक्ष को प्रदान किए जा सकते हैं?

उत्तर: नियुक्ति पर ऑन-साइट फ़ैक्टरी ऑडिट का समर्थन किया जाता है। आईएसओ, आरओएचएस, सीई, एफसीसी और बैच परीक्षण रिपोर्ट के इलेक्ट्रॉनिक संस्करण उपलब्ध हैं; पुलिस खरीद बोली के लिए, मुद्रांकित कागज की प्रतियां प्रदान की जा सकती हैं।
