आधुनिक ऑडियो उपकरणों के लिए बिल्ट-इन एफएम रेडियो एंटीना एक स्मार्ट विकल्प क्यों है?

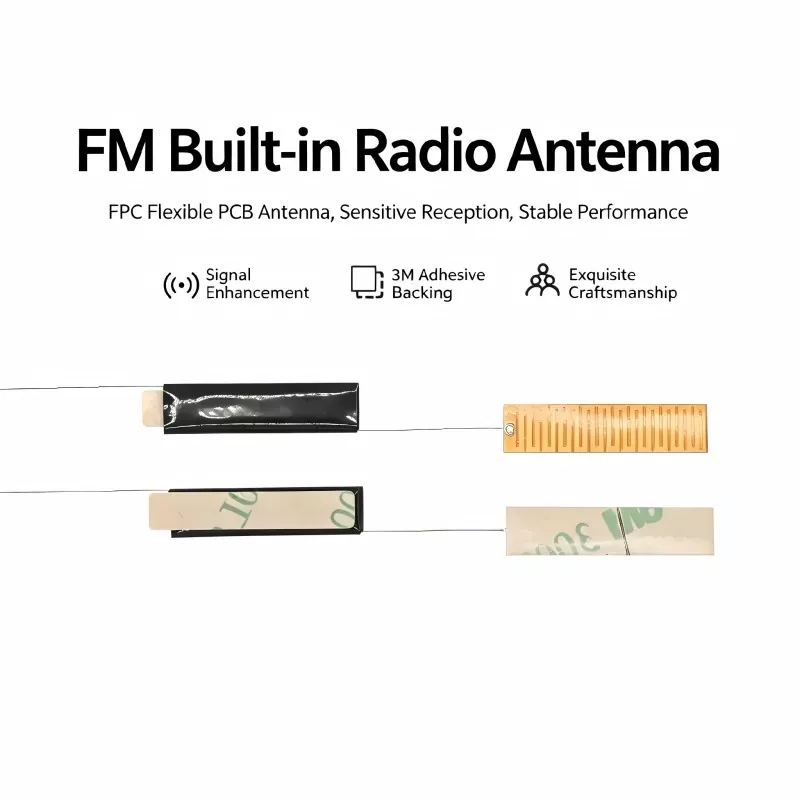

क़ियानमुका विकास करता हैअंतर्निर्मित एफएम रेडियो एंटीनाउन निर्माताओं के लिए जिन्हें कॉम्पैक्ट इलेक्ट्रॉनिक उत्पादों में भरोसेमंद एफएम रिसेप्शन की आवश्यकता होती है। व्यावहारिक एकीकरण आवश्यकताओं के आधार पर डिज़ाइन किया गया, यह आंतरिक एंटीना समाधान ऑडियो उपकरणों को इंस्टॉलेशन स्थान को बचाने और एक साफ बाहरी डिज़ाइन को बनाए रखते हुए स्थिर रेडियो प्रदर्शन प्राप्त करने में मदद कर सकता है।

एफएम रेडियो कई ऑटोमोटिव ऑडियो सिस्टम, पोर्टेबल रेडियो, ब्लूटूथ स्पीकर, स्मार्ट ऑडियो उत्पादों और उपभोक्ता इलेक्ट्रॉनिक्स में एक महत्वपूर्ण विशेषता बना हुआ है। हालाँकि, एक कॉम्पैक्ट डिवाइस में एफएम रिसेप्शन जोड़ने के लिए केवल एक एंटीना को रिसीवर से कनेक्ट करने से कहीं अधिक की आवश्यकता होती है। एंटीना आयाम, फेराइट सामग्री, कॉइल वाइंडिंग, इंस्टॉलेशन स्थान, केबल रूटिंग और आसपास के इलेक्ट्रॉनिक घटक सभी रिसेप्शन गुणवत्ता को प्रभावित कर सकते हैं। एक अंतर्निर्मित एफएम रेडियो एंटीना निर्माताओं को पारंपरिक बाहरी एंटेना का एक कॉम्पैक्ट विकल्प प्रदान करता है। यह आलेख इसके कार्य सिद्धांत, डिज़ाइन लाभ, अनुप्रयोग मूल्य, प्रमुख क्रय विचार और व्यावहारिक एकीकरण विधियों की व्याख्या करता है।

विषयसूची

निर्माताओं को बिल्ट-इन एफएम एंटेना के बारे में क्या पता होना चाहिए?

अंतर्निर्मित एफएम रेडियो एंटीना कैसे डिज़ाइन किया जाता है?

आंतरिक एंटीना डिज़ाइन क्यों मायने रखता है?

कौन से उत्पाद अंतर्निर्मित एफएम एंटीना का उपयोग कर सकते हैं?

एफएम रिसेप्शन प्रदर्शन को कौन से कारक प्रभावित करते हैं?

खरीदारों को किन विशिष्टताओं की तुलना करनी चाहिए?

इंजीनियर एंटीना को किसी उत्पाद में कैसे एकीकृत कर सकते हैं?

आपको एफएम ऐन्टेना आपूर्तिकर्ता में क्या देखना चाहिए?

अंतर्निर्मित एफएम रेडियो एंटीना अक्सर पूछे जाने वाले प्रश्न

क्या अंतर्निर्मित एफएम रेडियो एंटीना आपके उत्पाद के लिए सही है?

निर्माताओं को बिल्ट-इन एफएम एंटेना के बारे में क्या पता होना चाहिए?

अंतर्निर्मित एफएम एंटीना एक आंतरिक प्राप्तकर्ता घटक है जिसे पारंपरिक बाहरी टेलीस्कोपिक एंटीना की आवश्यकता के बिना एफएम प्रसारण संकेतों को पकड़ने के लिए डिज़ाइन किया गया है। इसे उत्पाद आवास के अंदर स्थापित किया जाता है और लीड, पिन या अन्य विद्युत इंटरफ़ेस के माध्यम से एफएम रिसीवर सर्किट से जोड़ा जाता है।

कई वाणिज्यिक उत्पादों के लिए, आंतरिक स्थापना आरएफ कार्यक्षमता और औद्योगिक डिजाइन के बीच एक महत्वपूर्ण संतुलन प्रदान करती है। एंटीना को बाड़े के बाहर विस्तारित करने की अनुमति देने के बजाय, निर्माता प्राप्तकर्ता घटक को उपलब्ध स्थान के अंदर रख सकते हैं।

फेराइट-कोर निर्माण का उपयोग आमतौर पर कॉम्पैक्ट एफएम प्राप्त करने वाले अनुप्रयोगों के लिए किया जाता है। फेराइट सामग्री कुंडल के चारों ओर चुंबकीय प्रवाह को केंद्रित करने में मदद करती है, जबकि घाव कंडक्टर विद्युत चुम्बकीय ऊर्जा को विद्युत संकेत में परिवर्तित करता है जिसे प्राप्त सर्किट द्वारा संसाधित किया जा सकता है।

इसलिए ऐन्टेना एक अलग सहायक के बजाय समग्र आरएफ प्रणाली का हिस्सा बन जाता है। इसका प्रदर्शन इसकी अपनी विद्युत विशेषताओं और उस वातावरण दोनों पर निर्भर करता है जिसमें यह संचालित होता है।

अंतर्निर्मित एफएम रेडियो एंटीना कैसे डिज़ाइन किया जाता है?

आंतरिक एफएम एंटीना का डिज़ाइन आम तौर पर लक्ष्य आवृत्ति रेंज और उपलब्ध इंस्टॉलेशन स्थान से शुरू होता है। इसके बाद इंजीनियर उपयुक्त फेराइट आयाम, घुमावदार संरचना, तार विनिर्देश, कनेक्शन विधि और यांत्रिक विन्यास निर्धारित करते हैं।

फेराइट कोर

फेराइट कोर चुंबकीय प्राप्त संरचना का एक महत्वपूर्ण हिस्सा है। इसकी भौतिक विशेषताएं और भौतिक आयाम इस बात पर प्रभाव डालते हैं कि एंटीना आसपास के विद्युत चुम्बकीय क्षेत्र के साथ कितनी प्रभावी ढंग से संपर्क करता है।

परिशुद्धता कुंडल

तांबे के तार को परिभाषित विद्युत आवश्यकताओं के अनुसार फेराइट कोर के चारों ओर लपेटा जाता है। वाइंडिंग की स्थिरता महत्वपूर्ण है क्योंकि भिन्नताएं व्यक्तिगत एंटीना इकाइयों की विद्युत विशेषताओं को प्रभावित कर सकती हैं।

कनेक्शन संरचना

होस्ट डिवाइस के आधार पर, एंटीना विभिन्न केबल, पिन या कनेक्टर कॉन्फ़िगरेशन का उपयोग कर सकता है। एक उपयुक्त कनेक्शन संरचना असेंबली को सरल बनाती है और ग्राहक के पीसीबी में अनावश्यक संशोधनों को कम करती है।

यांत्रिक विन्यास

प्रारंभिक डिज़ाइन चरण में आयामों पर विचार किया जाना चाहिए। एक एंटीना जो विद्युत रूप से अच्छा प्रदर्शन करता है वह अभी भी अनुपयुक्त हो सकता है यदि यह इच्छित बाड़े के अंदर फिट नहीं हो सकता है या अन्य घटकों के साथ हस्तक्षेप करता है।

आंतरिक एंटीना डिज़ाइन क्यों मायने रखता है?

आधुनिक इलेक्ट्रॉनिक उपकरण अधिक कार्यों को शामिल करते हुए छोटे होते जा रहे हैं। यह आरएफ घटकों के लिए एक चुनौतीपूर्ण वातावरण बनाता है क्योंकि मूल्यवान आंतरिक स्थान बैटरी, पीसीबी, स्पीकर, प्रोसेसर, पावर सर्किट और यांत्रिक संरचनाओं द्वारा साझा किया जाता है।

एक उचित ढंग से डिज़ाइन किया गया आंतरिक एंटीना कई व्यावहारिक लाभ प्रदान कर सकता है:

• अंतरिक्ष अनुकूलन:बाहरी माउंटिंग स्थान की आवश्यकता के बजाय एंटीना को उत्पाद के अंदर स्थापित किया जाता है।
• बेहतर उत्पाद उपस्थिति:रोजमर्रा के संचालन के लिए किसी लंबे टेलीस्कोपिक एंटीना की आवश्यकता नहीं होती है।
• यांत्रिक सुरक्षा:आंतरिक प्लेसमेंट आकस्मिक झुकने या शारीरिक प्रभाव के जोखिम को कम करता है।
• लचीला एकीकरण:अनुकूलित आयाम विभिन्न बाड़े लेआउट को समायोजित कर सकते हैं।
• लगातार असेंबली:एक परिभाषित आंतरिक माउंटिंग स्थिति मानकीकृत उत्पादन का समर्थन कर सकती है।
• अनुप्रयोग बहुमुखी प्रतिभा:एक ही मूल एंटीना अवधारणा को विभिन्न इलेक्ट्रॉनिक उत्पादों के लिए अनुकूलित किया जा सकता है।

ये फायदे विशेष रूप से उन निर्माताओं के लिए प्रासंगिक हैं जो एक कॉम्पैक्ट हाउसिंग में एफएम रेडियो को आधुनिक वायरलेस और डिजिटल कार्यों के साथ जोड़ना चाहते हैं।

कौन से उत्पाद अंतर्निर्मित एफएम एंटीना का उपयोग कर सकते हैं?

एप्लिकेशन रेंज पारंपरिक स्टैंडअलोन रेडियो की तुलना में व्यापक है। जब तक इलेक्ट्रॉनिक सिस्टम में एक एफएम प्राप्त करने वाला फ़ंक्शन शामिल होता है और एक उपयुक्त इंस्टॉलेशन वातावरण प्रदान करता है, तब तक एक आंतरिक एंटीना पर विचार किया जा सकता है।

एफएम रिसेप्शन प्रदर्शन को कौन से कारक प्रभावित करते हैं?

सही नाममात्र आवृत्ति वाला एंटीना चुनना केवल पहला कदम है। वास्तविक दुनिया का प्रदर्शन कई अतिरिक्त कारकों से प्रभावित हो सकता है।

1. स्थापना स्थान

ऐन्टेना को वहां स्थापित किया जाना चाहिए जहां वह आरएफ सिग्नल को प्रभावी ढंग से प्राप्त कर सके। इसे बड़े प्रवाहकीय घटकों या उच्च-शोर सर्किट के बगल में स्थापित करने से व्यावहारिक प्रदर्शन कम हो सकता है।

2. पीसीबी लेआउट

पीसीबी एंटीना के विद्युत चुम्बकीय वातावरण को प्रभावित कर सकता है। इंजीनियरों को एंटीना और प्रोसेसर, स्विचिंग बिजली आपूर्ति, हाई-स्पीड इंटरफेस और अन्य संभावित हस्तक्षेप स्रोतों के बीच की दूरी पर विचार करना चाहिए।

3. संलग्नक सामग्री

प्लास्टिक और गैर-प्रवाहकीय आवास आम तौर पर धातु के बाड़ों से एक अलग आरएफ वातावरण प्रदान करते हैं। इसलिए अंतिम आवास को प्रोटोटाइप परीक्षण में शामिल किया जाना चाहिए।

4. केबल रूटिंग

ऐन्टेना लीड को सावधानीपूर्वक रूट किया जाना चाहिए और विद्युत शोर के अनावश्यक स्रोतों से दूर रखा जाना चाहिए। लगातार केबल रूटिंग दोहराए जाने योग्य उत्पादन प्रदर्शन को बनाए रखने में भी मदद कर सकती है।

5. रिसीवर संवेदनशीलता

एक एंटीना प्राप्त सर्किट में प्रत्येक सीमा की भरपाई नहीं कर सकता है। उत्पाद विकास के दौरान एंटीना विशेषताओं और रिसीवर के प्रदर्शन का एक साथ मूल्यांकन किया जाना चाहिए।

खरीदारों को किन विशिष्टताओं की तुलना करनी चाहिए?

एफएम एंटीना की सोर्सिंग करते समय, क्रय टीमों को कोटेशन का अनुरोध करने से पहले एक तकनीकी विनिर्देश शीट बनानी चाहिए। यह आपूर्तिकर्ता तुलना को अधिक सार्थक बनाता है और केवल कीमत के आधार पर किसी घटक का चयन करने का जोखिम कम करता है।

बड़ी मात्रा में उत्पादन के लिए, खरीदारों को नमूना अनुमोदन प्रक्रियाओं, आने वाले निरीक्षण, उत्पादन स्थिरता, पैकेजिंग, लीड समय और तकनीकी सहायता पर भी विचार करना चाहिए।

इंजीनियर एंटीना को किसी उत्पाद में कैसे एकीकृत कर सकते हैं?

अंतिम परिक्षेत्र जमने से पहले एक सफल एंटीना एकीकरण प्रक्रिया शुरू होनी चाहिए। एंटीना आपूर्तिकर्ता, पीसीबी इंजीनियर, मैकेनिकल इंजीनियर और उत्पाद निर्माता के बीच शीघ्र समन्वय से महंगे रीडिज़ाइन को रोका जा सकता है।

1. आरएफ आवश्यकता को परिभाषित करें:लक्ष्य एफएम आवृत्ति रेंज और रिसीवर आर्किटेक्चर स्थापित करें।
2. स्थापना स्थान आरक्षित करें:यांत्रिक लेआउट पूरा करने से पहले एंटीना स्थान की पहचान करें।
3. चित्र प्रदान करें:एंटीना निर्माता के साथ उपलब्ध आयाम और कनेक्शन आवश्यकताओं को साझा करें।
4. नमूने विकसित करें:इच्छित उत्पाद में अनुकूलित एंटीना प्रोटोटाइप का मूल्यांकन करें।
5. संपूर्ण असेंबली का परीक्षण करें:यथार्थवादी परिचालन स्थितियों के तहत रिसेप्शन को मापें।
6. उत्पादन विनिर्देशों को अंतिम रूप दें:लॉक आयाम, वाइंडिंग पैरामीटर, केबल, कनेक्टर और निरीक्षण मानदंड।

प्रोटोटाइप परीक्षण विशेष रूप से महत्वपूर्ण है क्योंकि उत्पाद के बाहर मापा गया एंटीना प्रदर्शन अंतिम आवास के अंदर एंटीना स्थापित होने के बाद प्रदर्शन का प्रतिनिधित्व नहीं कर सकता है।

आपको एफएम ऐन्टेना आपूर्तिकर्ता में क्या देखना चाहिए?

एक उपयुक्त आपूर्तिकर्ता को कैटलॉग घटक से अधिक प्रदान करने में सक्षम होना चाहिए। OEM और ODM परियोजनाओं के लिए, तकनीकी संचार और अनुकूलन क्षमता मूल एंटीना विनिर्देश के समान ही महत्वपूर्ण हो सकती है।

चीन एंटीना निर्माता या आपूर्तिकर्ता का मूल्यांकन करते समय, निम्नलिखित पर विचार करें:

• एफएम और अन्य आरएफ एंटीना घटकों के उत्पादन का अनुभव।
• फेराइट कोर आयामों और घुमावदार संरचनाओं को अनुकूलित करने की क्षमता।
• कॉइल वाइंडिंग और कंपोनेंट असेंबली का स्थिर नियंत्रण।
• केबल, पिन और कनेक्टर को अनुकूलित करने की क्षमता।
• बड़े पैमाने पर उत्पादन से पहले नमूना विकास।
• स्पष्ट तकनीकी चित्र और उत्पाद विशिष्टताएँ।
• उत्पादन बैचों के लिए गुणवत्ता निरीक्षण प्रक्रियाएं।
• उत्पाद विकास के दौरान उत्तरदायी संचार।

कियानमु विभिन्न इलेक्ट्रॉनिक अनुप्रयोगों के लिए एंटीना विकास और विनिर्माण पर ध्यान केंद्रित करता है। इसका अनुकूलित दृष्टिकोण ग्राहकों को उत्पादन समाधान को अंतिम रूप देने से पहले आवृत्ति आवश्यकताओं, स्थापना आयामों, कनेक्शन विधियों और अन्य परियोजना-विशिष्ट मापदंडों पर चर्चा करने की अनुमति देता है।

अंतर्निर्मित एफएम रेडियो एंटीना अक्सर पूछे जाने वाले प्रश्न

क्या अंतर्निर्मित एफएम रेडियो एंटीना बाहरी टेलीस्कोपिक एंटीना की जगह ले सकता है?

कई कॉम्पैक्ट इलेक्ट्रॉनिक उत्पादों के लिए, पारंपरिक टेलीस्कोपिक एंटीना के बजाय एक आंतरिक एंटीना का उपयोग किया जा सकता है। हालाँकि, अंतिम विकल्प रिसीवर डिज़ाइन, उत्पाद संरचना, उपलब्ध इंस्टॉलेशन स्थान और आवश्यक रिसेप्शन प्रदर्शन पर निर्भर करता है।

सामान्यतः कौन सी एफएम आवृत्ति रेंज समर्थित है?

कई वाणिज्यिक एफएम रेडियो एप्लिकेशन 88-108 मेगाहर्ट्ज रेंज के भीतर काम करते हैं। सटीक एंटीना डिज़ाइन आवश्यक आवृत्ति रेंज और प्राप्त सर्किट से मेल खाना चाहिए।

क्या ऐन्टेना को छोटे घेरे के लिए अनुकूलित किया जा सकता है?

हाँ। अनुकूलन फेराइट आयाम, कॉइल संरचना, लीड लंबाई, टर्मिनल कॉन्फ़िगरेशन और अन्य यांत्रिक आवश्यकताओं को संबोधित कर सकता है। जब इंस्टॉलेशन स्थान अत्यधिक प्रतिबंधित हो तो प्रोटोटाइप परीक्षण की सिफारिश की जाती है।

क्या ऐन्टेना प्लेसमेंट रेडियो रिसेप्शन को प्रभावित करता है?

हाँ। प्लेसमेंट का महत्वपूर्ण प्रभाव हो सकता है. आस-पास के धातु घटक, पावर सर्किट, प्रोसेसर, पीसीबी निशान, बैटरी और केबल एंटीना के आसपास विद्युत चुम्बकीय वातावरण को बदल सकते हैं।

क्या तैयार उत्पाद के अंदर एंटीना का परीक्षण किया जाना चाहिए?

हाँ। वास्तविक बाड़े के अंदर एंटीना का परीक्षण एक स्वतंत्र घटक के रूप में एंटीना के परीक्षण की तुलना में अंतिम रिसेप्शन प्रदर्शन के बारे में अधिक यथार्थवादी जानकारी प्रदान करता है।

मानक मॉडल के बजाय अनुकूलित एंटीना क्यों चुनें?

एक अनुकूलित मॉडल को उत्पाद के विशिष्ट आयामों, रिसीवर इंटरफ़ेस, स्थापना स्थान और यांत्रिक बाधाओं के आसपास डिज़ाइन किया जा सकता है। इससे एकीकरण आसान हो सकता है और संरचनात्मक संशोधनों की आवश्यकता कम हो सकती है।

क्या अंतर्निर्मित एफएम रेडियो एंटीना आपके उत्पाद के लिए सही है?

आधुनिक इलेक्ट्रॉनिक उत्पादों के लिए जहां स्थान, उपस्थिति, विश्वसनीयता और आरएफ कार्यक्षमता एक साथ मौजूद होनी चाहिए, एक अंतर्निर्मित एंटीना पारंपरिक बाहरी डिजाइनों के लिए एक व्यावहारिक विकल्प प्रदान कर सकता है। इसकी सफलता संपूर्ण इंजीनियरिंग प्रक्रिया पर निर्भर करती है, जिसमें फेराइट चयन, कॉइल वाइंडिंग, आवृत्ति आवश्यकताएं, पीसीबी डिजाइन, स्थापना स्थिति, संलग्नक संरचना और अंतिम उत्पाद परीक्षण शामिल हैं।

कियानमु ऑडियो उपकरण, ऑटोमोटिव इलेक्ट्रॉनिक्स, पोर्टेबल रेडियो, ब्लूटूथ स्पीकर और अन्य एफएम-सक्षम डिवाइस विकसित करने वाले निर्माताओं के लिए अनुकूलित बिल्ट-इन एफएम रेडियो एंटीना समाधान प्रदान करता है। यदि आपके पास एक विशिष्ट आवृत्ति रेंज, संलग्नक आकार, केबल आवश्यकता, या रिसीवर इंटरफ़ेस है,हमसे संपर्क करेंअपने प्रोजेक्ट पर चर्चा करने और एक एंटीना कॉन्फ़िगरेशन विकसित करने के लिए जो आपके उत्पाद की आवश्यकताओं के अनुरूप हो।
