एक अंतर्निर्मित एफएम रेडियो एंटीना कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों में सिग्नल रिसेप्शन को कैसे बेहतर बना सकता है

क़ियानमुका विकास करता हैअंतर्निर्मित एफएम रेडियो एंटीनाकॉम्पैक्ट एफएम-सक्षम उत्पादों के लिए जिन्हें खुले बाहरी एंटीना को जोड़े बिना विश्वसनीय रिसेप्शन की आवश्यकता होती है। 88-108 मेगाहर्ट्ज एफएम प्रसारण बैंड के लिए डिज़ाइन किया गया, यह कॉम्पैक्ट आरएफ घटक एक फेराइट कोर, सटीक-घाव तांबे का तार और ऑटोमोटिव ऑडियो सिस्टम, ब्लूटूथ स्पीकर, पोर्टेबल रेडियो, स्मार्ट होम उपकरण और अन्य इलेक्ट्रॉनिक उपकरणों के लिए लचीले कनेक्शन विकल्पों को जोड़ता है।

एक अंतर्निर्मित एफएम एंटीना टेलीस्कोपिक एंटीना के स्थान बचाने वाले प्रतिस्थापन से कहीं अधिक है। इसकी फेराइट-कोर चुंबकीय प्रेरण संरचना, सटीक कॉइल वाइंडिंग, कॉम्पैक्ट फॉर्म फैक्टर और अनुकूलन योग्य कनेक्शन डिज़ाइन निर्माताओं को एफएम रिसेप्शन को उन उत्पादों में एकीकृत करने की अनुमति देता है जहां स्थापना स्थान और उपस्थिति महत्वपूर्ण हैं। यह मार्गदर्शिका बताती है कि एक अंतर्निर्मित एफएम रेडियो एंटीना कैसे काम करता है, इसकी तकनीकी विशेषताएं, उपयुक्त अनुप्रयोग, स्थापना विचार, और प्रमुख कारक खरीदारों को OEM या ODM परियोजनाओं के लिए एंटीना सोर्स करते समय मूल्यांकन करना चाहिए।

विषयसूची

• अंतर्निर्मित एफएम रेडियो एंटीना क्या है?
• अंतर्निर्मित एफएम रेडियो एंटीना कैसे काम करता है?
• मुख्य विशेषताएं क्या हैं?
• इसका उपयोग कहां किया जा सकता है?
• तकनीकी विशिष्टताएँ क्या हैं?
• ऐन्टेना कैसे स्थापित किया जाना चाहिए?
• खरीदारों को सही एंटीना का चयन कैसे करना चाहिए?
• इसकी तुलना अन्य एफएम एंटेना से कैसे की जाती है?
• अक्सर पूछे जाने वाले प्रश्नों
• अनुकूलित एफएम ऐन्टेना पर विचार क्यों करें?

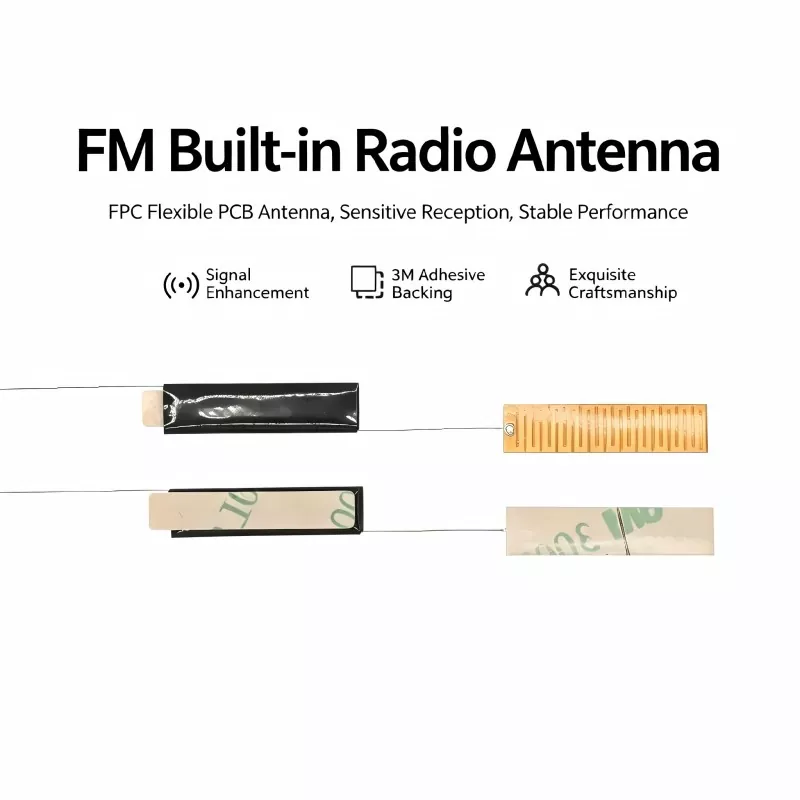

अंतर्निर्मित एफएम रेडियो एंटीना क्या है?

बिल्ट-इन एफएम रेडियो एंटीना एक आंतरिक निष्क्रिय आरएफ प्राप्त करने वाला घटक है जिसे इलेक्ट्रॉनिक डिवाइस के अंदर रहते हुए एफएम प्रसारण सिग्नल प्राप्त करने के लिए डिज़ाइन किया गया है। एक पारंपरिक टेलीस्कोपिक एंटीना के विपरीत, जो बाड़े के बाहर फैला होता है, एक आंतरिक एंटीना को उत्पाद संरचना के भीतर छुपाया जा सकता है, जिससे निर्माताओं को सीमित आंतरिक स्थान का कुशल उपयोग करते हुए एक साफ उपस्थिति बनाए रखने में मदद मिलती है।

एक विशिष्ट फेराइट-कोर डिज़ाइन में एक उच्च-पारगम्यता फेराइट कोर, सटीक-घाव तामचीनी तांबे के तार, इन्सुलेशन सुरक्षा, और कनेक्शन टर्मिनल या लीड तार होते हैं। फेराइट सामग्री कुंडल के चारों ओर चुंबकीय क्षेत्र को केंद्रित करती है, जबकि घुमावदार संरचना को इच्छित एफएम आवृत्ति रेंज में रिसेप्शन का समर्थन करने के लिए इंजीनियर किया जाता है।

कॉम्पैक्ट उपभोक्ता इलेक्ट्रॉनिक्स विकसित करने वाले निर्माताओं के लिए, यह संरचना उत्पाद एकीकरण को सरल बना सकती है। एंटीना को समर्पित बाहरी एंटीना खोलने की आवश्यकता के बजाय पीसीबी लेआउट और संलग्नक डिजाइन के अनुसार स्थित किया जा सकता है।

अधिक उत्पाद-विशिष्ट जानकारी के लिए, खरीदार अंतर्निहित एफएम रेडियो एंटीना उत्पाद पृष्ठ की समीक्षा कर सकते हैं।

अंतर्निर्मित एफएम रेडियो एंटीना कैसे काम करता है?

परिचालन सिद्धांत मुख्य रूप से विद्युत चुम्बकीय प्रेरण और अनुनाद पर आधारित है। जब एक एफएम प्रसारण सिग्नल एंटीना तक पहुंचता है, तो फेराइट कोर कॉइल के चारों ओर उच्च आवृत्ति चुंबकीय क्षेत्र को केंद्रित करने में मदद करता है। परिशुद्धता-घाव कंडक्टर तब विद्युत चुम्बकीय ऊर्जा को विद्युत आरएफ सिग्नल में परिवर्तित करता है जिसे प्राप्त सर्किट द्वारा संसाधित किया जा सकता है।

1. चुंबकीय क्षेत्र एकाग्रता

उच्च-पारगम्यता फेराइट कोर वाइंडिंग के चारों ओर उच्च-आवृत्ति चुंबकीय क्षेत्र को केंद्रित करता है। यह संरचना विशेष रूप से तब उपयोगी होती है जब निर्माताओं को एक ऐसे एंटीना की आवश्यकता होती है जो भरोसेमंद एफएम रिसेप्शन को बनाए रखते हुए एक कॉम्पैक्ट आंतरिक स्थान में फिट हो सके।

2. विद्युत चुम्बकीय रूपांतरण

फेराइट कोर के आसपास तांबे का तार बदलते चुंबकीय क्षेत्र पर प्रतिक्रिया करता है और एक विद्युत संकेत उत्पन्न करता है। फिर यह सिग्नल एंटीना कनेक्शन के माध्यम से एफएम रिसीवर सर्किट में स्थानांतरित किया जाता है।

3. आवृत्ति अनुनाद

कॉइल वाइंडिंग पैरामीटर, घुमावों की संख्या और वाइंडिंग व्यवस्था सहित, एंटीना की आवृत्ति विशेषताओं को प्रभावित करते हैं। उचित ट्यूनिंग एंटीना को इच्छित एफएम बैंड के भीतर संचालित करने में मदद करती है और स्थिर रिसेप्शन का समर्थन करती है।

4. सिग्नल ट्रांसमिशन

रूपांतरण के बाद, प्राप्त आरएफ सिग्नल एंटीना लीड या कनेक्शन पिन के माध्यम से एफएम रिसीवर सर्किटरी तक जाता है, जहां इसे प्रवर्धित, डिकोड किया जाता है और ऑडियो आउटपुट में परिवर्तित किया जाता है।

मुख्य विशेषताएं क्या हैं?

किसी व्यावसायिक उत्पाद के लिए आंतरिक एफएम एंटीना का चयन करते समय, इंजीनियर आमतौर पर रिसेप्शन प्रदर्शन, भौतिक आयाम, हस्तक्षेप प्रतिरोध, ऑपरेटिंग तापमान और एकीकरण लचीलेपन पर विचार करते हैं। निम्नलिखित विशेषताएँ फेराइट-कोर अंतर्निर्मित डिज़ाइन को कई कॉम्पैक्ट उपकरणों के लिए उपयुक्त बनाती हैं।

• 88-108 मेगाहर्ट्ज ऑपरेटिंग रेंज:आमतौर पर उपयोग की जाने वाली एफएम प्रसारण आवृत्ति रेंज के आसपास डिज़ाइन किया गया।
• कॉम्पैक्ट आंतरिक संरचना:निर्माताओं को उभरे हुए बाहरी एंटीना के बिना एफएम रिसेप्शन को एकीकृत करने की अनुमति देता है।
• परिशुद्धता कुंडल घुमावदार:सुसंगत विद्युत विशेषताओं और आवृत्ति प्रदर्शन का समर्थन करता है।
• फेराइट-कोर निर्माण:चुंबकीय क्षेत्र को केंद्रित करता है और कुशल सिग्नल रिसेप्शन का समर्थन करता है।
• हस्तक्षेप-सचेत डिज़ाइन:इन्सुलेशन और संरचनात्मक विचार अवांछित विद्युत चुम्बकीय हस्तक्षेप को कम करने में मदद कर सकते हैं।
• लचीला अनुकूलन:कोर आयाम, वाइंडिंग पैरामीटर, केबल की लंबाई, पिन और कनेक्टर को उत्पाद की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
• वाइड ऑपरेटिंग तापमान:संदर्भित कियानमु डिज़ाइन -20°C से +85°C तक संचालन निर्दिष्ट करता है।

इसका उपयोग कहां किया जा सकता है?

आंतरिक एफएम एंटीना की कॉम्पैक्ट संरचना इसे उन उत्पादों के लिए उपयुक्त बनाती है जहां बाहरी एंटीना एक्सपोजर अवांछनीय या अव्यवहारिक है। अनुप्रयोग उपभोक्ता इलेक्ट्रॉनिक्स से लेकर ऑटोमोटिव और औद्योगिक उपकरण तक हो सकते हैं।

तकनीकी विशिष्टताएँ क्या हैं?

तकनीकी विशिष्टताओं को हमेशा रिसीवर सर्किट, संलग्नक, स्थापना स्थिति और लक्ष्य बाजार से मेल खाना चाहिए। निम्नलिखित विनिर्देश संदर्भित कियानमु उत्पाद विन्यास का प्रतिनिधित्व करते हैं और इंजीनियरिंग मूल्यांकन के लिए शुरुआती बिंदु के रूप में काम कर सकते हैं।

वास्तविक प्रदर्शन रिसीवर आईसी, पीसीबी लेआउट, संलग्नक सामग्री, आसपास के विद्युत चुम्बकीय वातावरण, स्थानीय सिग्नल शक्ति और एंटीना स्थापना स्थिति के अनुसार भिन्न हो सकता है। इसलिए, बड़े पैमाने पर उत्पादन से पहले प्रोटोटाइप परीक्षण महत्वपूर्ण रहता है।

ऐन्टेना कैसे स्थापित किया जाना चाहिए?

लगातार एफएम रिसेप्शन प्राप्त करने के लिए सही प्लेसमेंट आवश्यक है। यहां तक ​​कि एक अच्छी तरह से डिज़ाइन किया गया एंटीना भी कम प्रदर्शन का अनुभव कर सकता है अगर इसे मजबूत हस्तक्षेप स्रोतों या अनुपयुक्त सामग्रियों के करीब रखा जाए।

चरण 1: स्थापना स्थिति का चयन करें

ऐन्टेना को अपेक्षाकृत खुले आंतरिक क्षेत्र में रखें और, जहां व्यावहारिक हो, बाड़े की आंतरिक सतह के करीब रखें। इसे सीधे उच्च-आवृत्ति चिप्स, बिजली घटकों, ताप स्रोतों, या अन्य मजबूत हस्तक्षेप स्रोतों के पास रखने से बचें।

चरण 2: एंटीना को सुरक्षित करें

एक इंसुलेटेड चिपकने वाला समर्थन संगत डिज़ाइनों के लिए एक सरल स्थापना विधि प्रदान कर सकता है। माउंटिंग विधि को एंटीना को मजबूती से रखना चाहिए और ऐसी गतिविधि को रोकना चाहिए जो उत्पाद संचालन के दौरान पुनरावृत्ति को प्रभावित कर सकती है।

चरण 3: एंटीना कनेक्ट करें

एंटीना लीड या पिन को पीसीबी पर निर्दिष्ट एफएम एंटीना इंटरफ़ेस से कनेक्ट करें। टांका लगाने वाले कनेक्शन सुरक्षित और शॉर्ट्स से मुक्त होने चाहिए, जबकि प्लग-प्रकार के कनेक्शन में पर्याप्त यांत्रिक प्रतिधारण होना चाहिए।

चरण 4: परीक्षण रिसेप्शन

असेंबली के बाद, डिवाइस को चालू करें और एफएम स्टेशन स्कैन करें। विभिन्न स्थानों पर स्टेशन संख्या, ऑडियो स्पष्टता, पृष्ठभूमि शोर, सिग्नल स्थिरता और रिसेप्शन स्थिरता का मूल्यांकन करें।

खरीदारों को सही एंटीना का चयन कैसे करना चाहिए?

अकेले कीमत से एंटीना चयन का निर्धारण नहीं होना चाहिए। ओईएम और ओडीएम परियोजनाओं के लिए, क्रय टीमों और इंजीनियरों को संपूर्ण आरएफ प्रणाली के हिस्से के रूप में एंटीना का मूल्यांकन करना चाहिए।

1. आवृत्ति रेंज की पुष्टि करें:सुनिश्चित करें कि एंटीना लक्ष्य एफएम प्रसारण बैंड के लिए उपयुक्त है।
2. उपलब्ध स्थान की जाँच करें:एंटीना संरचना का चयन करने से पहले सटीक संलग्नक और पीसीबी आयाम प्रदान करें।
3. कनेक्शन विधि की समीक्षा करें:केबल की लंबाई, टर्मिनल डिज़ाइन, कनेक्टर प्रकार, या पीसीबी कनेक्शन आवश्यकताओं को निर्दिष्ट करें।
4. ऑपरेटिंग वातावरण का मूल्यांकन करें:ऑटोमोटिव, पोर्टेबल, इनडोर और आउटडोर उत्पादों के लिए अलग-अलग यांत्रिक और थर्मल विचारों की आवश्यकता हो सकती है।
5. विद्युत चुम्बकीय हस्तक्षेप पर विचार करें:आस-पास के प्रोसेसर, स्विचिंग बिजली आपूर्ति, डिस्प्ले, मोटर और अन्य संभावित शोर स्रोतों की पहचान करें।
6. नमूने का अनुरोध करें:बड़े पैमाने पर उत्पादन को मंजूरी देने से पहले वास्तविक बाड़े में और इच्छित एफएम रिसीवर सर्किट के साथ एंटीना का परीक्षण करें।
7. अनुकूलन पर चर्चा करें:वॉल्यूम परियोजनाओं के लिए, अनुकूलित कोर आयाम और घुमावदार पैरामीटर सामान्य एंटीना की तुलना में बेहतर एकीकरण प्रदान कर सकते हैं।

इसकी तुलना अन्य एफएम एंटेना से कैसे की जाती है?

विभिन्न एंटीना संरचनाएं विभिन्न उत्पाद आवश्यकताओं को पूरा करती हैं। एक पीसीबी एंटीना सुविधाजनक हो सकता है जब पीसीबी पर्याप्त स्थान प्रदान करता है, जबकि एक टेलीस्कोपिक एंटीना तब उपयोगी हो सकता है जब एक खुला एंटीना स्वीकार्य हो। फेराइट-कोर अंतर्निर्मित डिज़ाइन विशेष रूप से प्रासंगिक होता है जब निर्माता छिपी हुई स्थापना और कॉम्पैक्ट मैकेनिकल एकीकरण को प्राथमिकता देते हैं।

अक्सर पूछे जाने वाले प्रश्नों

1. अंतर्निर्मित एफएम रेडियो एंटीना किस आवृत्ति का समर्थन करता है?

संदर्भित कियानमु एंटीना 88-108 मेगाहर्ट्ज एफएम प्रसारण बैंड के लिए डिज़ाइन किया गया है। विभिन्न अनुप्रयोगों और बाज़ारों के लिए अनुकूलन के दौरान विशिष्ट आवृत्ति आवश्यकताओं पर चर्चा की जा सकती है।

2. क्या ऐन्टेना आयाम और केबल लंबाई को अनुकूलित किया जा सकता है?

हाँ। अनुकूलन में फेराइट कोर आकार, कॉइल वाइंडिंग पैरामीटर, लीड लंबाई, पिन सामग्री और कनेक्टर प्रकार शामिल हो सकते हैं। ये विकल्प एंटीना को उपलब्ध बाड़े और पीसीबी लेआउट से बेहतर मिलान करने की अनुमति देते हैं।

3. क्या अंतर्निर्मित एंटीना ऑटोमोटिव ऑडियो सिस्टम के लिए उपयुक्त है?

हाँ। अंतर्निहित एफएम एंटीना डिज़ाइन को इन-कार ऑडियो सिस्टम, ब्लूटूथ रेडियो, मल्टीमीडिया हेड यूनिट और इसी तरह के उपकरणों में एकीकृत किया जा सकता है। ऑटोमोटिव परियोजनाओं का मूल्यांकन वास्तविक स्थापना और आरएफ परीक्षण के माध्यम से किया जाना चाहिए क्योंकि वाहन संरचनाएं और इलेक्ट्रॉनिक्स रिसेप्शन को प्रभावित कर सकते हैं।

4. क्या एंटीना का प्रदर्शन पीसीबी लेआउट पर निर्भर करता है?

हाँ। रिसेप्शन प्रदर्शन न केवल एंटीना से बल्कि रिसीवर आईसी, पीसीबी लेआउट, ग्राउंडिंग, आसपास के घटकों, बाड़े की संरचना और विद्युत चुम्बकीय वातावरण से भी प्रभावित होता है। बड़े पैमाने पर उत्पादन से पहले प्रोटोटाइप परीक्षण की सिफारिश की जाती है।

5. क्या थोक उत्पादन से पहले नमूने उपलब्ध कराए जा सकते हैं?

नमूना मूल्यांकन अनुकूलित एंटीना विकास का एक महत्वपूर्ण हिस्सा है। खरीदार कियानमु के साथ नमूना आवश्यकताओं पर चर्चा कर सकते हैं और बड़े पैमाने पर उत्पादन शुरू करने से पहले इच्छित डिवाइस के भीतर एंटीना का परीक्षण कर सकते हैं।

अनुकूलित एफएम ऐन्टेना पर विचार क्यों करें?

एफएम-सक्षम इलेक्ट्रॉनिक उत्पाद विकसित करने वाले निर्माताओं के लिए, एंटीना को एक स्टैंडअलोन सहायक के रूप में मानने के बजाय आरएफ प्रणाली के एक अभिन्न अंग के रूप में चुना जाना चाहिए। एक अच्छी तरह से मेल खाने वाला अंतर्निर्मित डिज़ाइन इंस्टॉलेशन स्थान को संरक्षित करने, एक साफ बाड़े की उपस्थिति बनाए रखने और ऑटोमोटिव, पोर्टेबल, स्मार्ट होम और औद्योगिक एफएम अनुप्रयोगों के लिए एक व्यावहारिक समाधान प्रदान करने में मदद कर सकता है।

क़ियानमु फेराइट कोर आयाम, कॉइल वाइंडिंग, केबल की लंबाई, कनेक्शन टर्मिनल और संरचनात्मक एकीकरण को कवर करने वाले अनुकूलन विकल्पों के साथ अंतर्निहित एफएम एंटीना समाधान प्रदान करता है। OEM और ODM परियोजनाओं के लिए, इंजीनियरिंग टीमें नमूना सत्यापन से पहले अपनी आवृत्ति आवश्यकताओं, उपलब्ध स्थान, पीसीबी इंटरफ़ेस, ऑपरेटिंग वातावरण और अपेक्षित रिसेप्शन प्रदर्शन को परिभाषित कर सकती हैं। यदि आप एक नया एफएम-सक्षम उत्पाद विकसित कर रहे हैं या एक विश्वसनीय चीन एंटीना विनिर्माण भागीदार की तलाश कर रहे हैं,हमसे संपर्क करेंअपने आवेदन पर चर्चा करने, अनुकूलित समाधान का अनुरोध करने और कियानमु के साथ नमूना मूल्यांकन शुरू करने के लिए।
