बॉडी कैम जीपीएस एंटीना कैसे स्थिति निर्धारण सटीकता और साक्ष्य ट्रैसेबिलिटी में सुधार कर सकता है

आधुनिक कानून प्रवर्तन और फ़ील्ड रिकॉर्डिंग उपकरण के लिए, विश्वसनीय स्थिति एक सुविधा से कहीं अधिक है - यह सीधे साक्ष्य ट्रेसिबिलिटी और परिचालन सुरक्षा को प्रभावित कर सकती है।क़ियानमुका विकास करता हैबॉडी कैम जीपीएस एंटीनाशरीर पर पहने जाने वाले कैमरों, साक्ष्य संग्रह टर्मिनलों, गश्ती उपकरण और अन्य मांग वाले मोबाइल उपकरणों के लिए एक औद्योगिक-ग्रेड जीएनएसएस सिरेमिक एंटीना के रूप में। इसके जीपीएस, बेइदौ, ग्लोनास और गैलीलियो संगतता, आरएचसीपी डिज़ाइन और मजबूत सिरेमिक संरचना को चुनौतीपूर्ण वातावरण में स्थिर उपग्रह रिसेप्शन बनाए रखने के लिए डिज़ाइन किया गया है।

शरीर पर पहने जाने वाले कैमरे के अंदर एक जीपीएस एंटीना को मानव-शरीर की रुकावट, कॉम्पैक्ट डिवाइस संरचनाओं, धातु परिरक्षण, सेलुलर आरएफ मॉड्यूल, बैटरी और बदलती बाहरी स्थितियों के आसपास काम करना चाहिए। इसलिए एक उपयुक्त जीएनएसएस एंटीना को बुनियादी उपग्रह रिसेप्शन से कहीं अधिक की आवश्यकता होती है। यह लेख बताता है कि कैसे सिरेमिक एंटीना निर्माण, गोलाकार ध्रुवीकरण, आरएफ हस्तक्षेप नियंत्रण, विस्तृत तापमान सामग्री और सही स्थापना स्थिर स्थिति में योगदान करती है। यह सिरेमिक और लचीली एफपीसी एंटीना प्रौद्योगिकियों की तुलना भी करता है और पेशेवर बॉडी कैमरों के निर्माताओं के लिए प्रमुख चयन और स्थापना संबंधी विचारों की रूपरेखा तैयार करता है।

विषयसूची

1. बॉडी कैम जीपीएस एंटीना क्या है?
2. शरीर पर पहने जाने वाले कैमरों में जीपीएस का प्रदर्शन क्यों मायने रखता है?
3. खरीदारों को किन प्रदर्शन कारकों का मूल्यांकन करना चाहिए?
4. सिरेमिक जीपीएस एंटीना बनाम एफपीसी एंटीना
5. मुख्य तकनीकी विशिष्टताएँ
6. जीपीएस एंटीना कैसे स्थापित किया जाना चाहिए?
7. विशिष्ट अनुप्रयोग
8. अक्सर पूछे जाने वाले प्रश्न
9. निष्कर्ष

बॉडी कैम जीपीएस एंटीना क्या है?

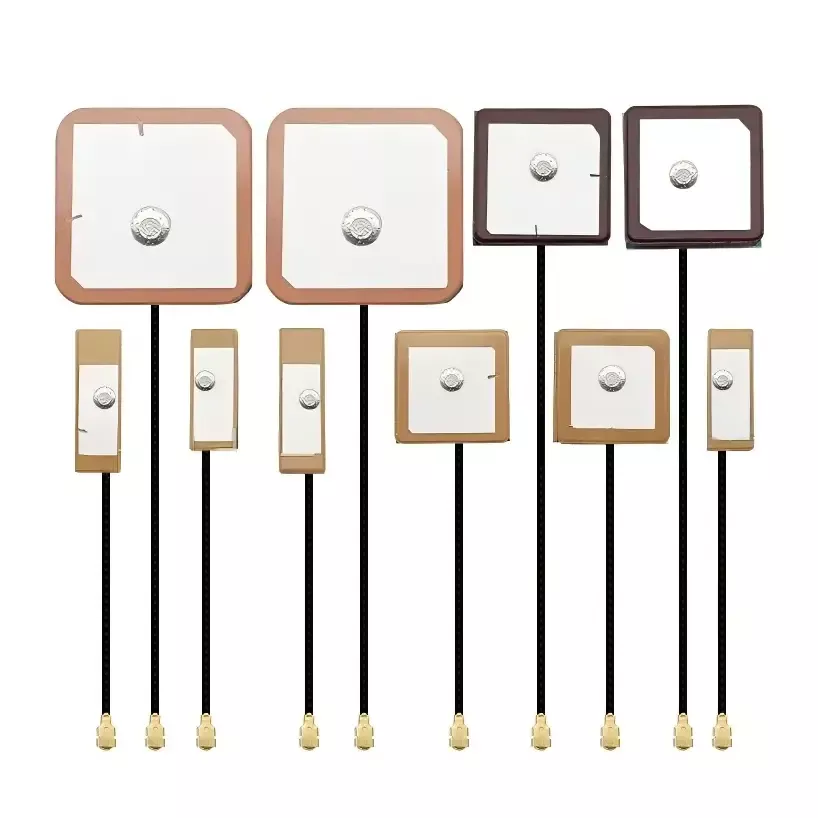

बॉडी कैम जीपीएस एंटीना एक विशेष जीएनएसएस प्राप्त करने वाला घटक है जिसे शरीर पर पहने जाने वाले कैमरों और पोर्टेबल साक्ष्य-रिकॉर्डिंग टर्मिनलों के लिए उपग्रह नेविगेशन सिग्नल प्राप्त करने के लिए डिज़ाइन किया गया है। सामान्य प्रयोजन के जीपीएस एंटीना के विपरीत, इसे शरीर की रुकावट, इलेक्ट्रॉनिक हस्तक्षेप, गति और बदलते बाहरी वातावरण से निपटने के दौरान एक कॉम्पैक्ट बाड़े के भीतर काम करना चाहिए।

कियानमु का समाधान एक उच्च-ढांकता हुआ सिरेमिक पैच संरचना और दाएं हाथ के परिपत्र ध्रुवीकरण (आरएचसीपी) का उपयोग करता है। डिज़ाइन 1575.42 मेगाहर्ट्ज पर जीपीएस एल1 और 1561 मेगाहर्ट्ज पर बेइदौ बी1 का समर्थन करता है, जबकि प्रमुख उपग्रह नेविगेशन सिस्टम के साथ संगतता घरेलू और अंतरराष्ट्रीय दोनों बाजारों में पेशेवर पोजिशनिंग अनुप्रयोगों का समर्थन कर सकती है।

एंटीना उपग्रह सिग्नल प्राप्त करता है और अनुकूलित आरएफ सिग्नल को पोजिशनिंग चिपसेट तक पहुंचाता है। इसके बाद डिवाइस स्थान, गति, समय और ऊंचाई की जानकारी की गणना कर सकता है और स्थान डेटा को रिकॉर्ड किए गए ऑडियो और वीडियो के साथ जोड़ सकता है। यह रिकॉर्ड की गई सामग्री और उस स्थान के बीच एक व्यावहारिक संबंध बनाता है जहां कोई घटना घटी है।

शरीर पर पहने जाने वाले कैमरों में जीपीएस का प्रदर्शन क्यों मायने रखता है?

शरीर पर पहने जाने वाले कैमरों का उपयोग अक्सर तब किया जाता है जब कर्मी चल रहे हों, दौड़ रहे हों, मुड़ रहे हों, इमारतों में प्रवेश कर रहे हों या वाहन चला रहे हों। ये गतिविधियाँ एक स्थिर जीपीएस रिसीवर द्वारा आमतौर पर अनुभव किए जाने वाले अनुभव की तुलना में अधिक कठिन आरएफ वातावरण बनाती हैं।

स्थिर स्थिति कई व्यावहारिक लाभ प्रदान कर सकती है:

• साक्ष्य पता लगाने की क्षमता:स्थान की जानकारी रिकॉर्ड किए गए फुटेज और परिचालन घटनाओं से जुड़ी हो सकती है।
• सतत प्रक्षेपवक्र रिकॉर्ड:विश्वसनीय उपग्रह रिसेप्शन आंदोलन ट्रैकिंग में अंतराल को कम करने में मदद करता है।
• परिचालन जागरूकता:फ़ील्ड टीमें मोबाइल संचालन के दौरान अधिक भरोसेमंद स्थान की जानकारी प्राप्त कर सकती हैं।
• कम पोजीशनिंग बहाव:बेहतर एंटीना प्रदर्शन कमजोर या प्रतिबिंबित संकेतों के कारण होने वाली अस्थिर स्थान रीडिंग को सीमित करने में मदद कर सकता है।
• वैश्विक तैनाती:मल्टी-सिस्टम जीएनएसएस संगतता विभिन्न भौगोलिक बाजारों के लिए इच्छित उपकरणों के लिए उपयोगी है।

निर्माताओं के लिए, एंटीना चयन को अंतिम घटक-चयन कार्य के बजाय बॉडी-कैमरा डिज़ाइन के शुरुआती चरणों के दौरान माना जाना चाहिए।

खरीदारों को किन प्रदर्शन कारकों का मूल्यांकन करना चाहिए?

1. सैटेलाइट सिस्टम अनुकूलता

पेशेवर बॉडी कैमरे विभिन्न देशों और परिचालन परिवेशों में तैनात किए जा सकते हैं। ग्लोनास और गैलीलियो को समायोजित करते हुए जीपीएस और बेइदोउ का समर्थन घरेलू और विदेशी बाजारों के लिए उपकरण डिजाइन करते समय अधिक लचीलापन प्रदान कर सकता है।

2. वृत्ताकार ध्रुवीकरण

जीएनएसएस उपग्रह संकेतों में गोलाकार ध्रुवीकरण विशेषताएँ होती हैं। एक आरएचसीपी एंटीना को इस सिग्नल संपत्ति से मेल खाने के लिए डिज़ाइन किया गया है और यह कुछ परावर्तित और अनुचित रूप से ध्रुवीकृत संकेतों के प्रभाव को कम करने में मदद कर सकता है। यह इमारतों, वाहनों, धातु संरचनाओं और अन्य परावर्तक सतहों के आसपास विशेष रूप से उपयोगी हो जाता है।

3. आरएफ हस्तक्षेप का प्रतिरोध

एक आधुनिक बॉडी कैमरे में 4G/5G संचार मॉड्यूल, वाई-फाई, प्रोसेसर, बैटरी और अन्य इलेक्ट्रॉनिक सर्किट हो सकते हैं। ये घटक विद्युतीय रूप से जटिल वातावरण बना सकते हैं। एंटीना मिलान और उचित भौतिक पृथक्करण अवांछित आरएफ युग्मन को कम करने और स्थिति स्थिरता में सुधार करने में मदद कर सकता है।

4. पर्यावरणीय विश्वसनीयता

व्यावसायिक उपकरण गर्मी की गर्मी, सर्दी की ठंड, कंपन, प्रभाव, आर्द्रता और लंबे समय तक बाहरी संचालन के संपर्क में आ सकते हैं। कियानमु का औद्योगिक सिरेमिक डिज़ाइन -40°C से +75°C के ऑपरेटिंग तापमान रेंज के लिए निर्दिष्ट है, जो उन अनुप्रयोगों का समर्थन करता है जहां उपभोक्ता-ग्रेड घटक पर्याप्त पर्यावरणीय मार्जिन प्रदान नहीं कर सकते हैं।

5. यांत्रिक स्थायित्व

शरीर पर पहने जाने वाले उपकरण को बार-बार हिलाने-डुलाने और शारीरिक रूप से संभालने का अनुभव होता है। एक कठोर सिरेमिक एंटीना संरचना उन अनुप्रयोगों में लचीली संरचना की तुलना में बेहतर आयामी स्थिरता प्रदान कर सकती है जहां यांत्रिक स्थायित्व प्राथमिकता है।

सिरेमिक जीपीएस एंटीना बनाम एफपीसी एंटीना

सिरेमिक और एफपीसी एंटीना दोनों प्रौद्योगिकियां उपयोगी हो सकती हैं, लेकिन उनकी विशेषताएं अलग-अलग हैं। सही विकल्प उत्पाद संरचना, उपलब्ध स्थान, पर्यावरणीय परिस्थितियों, आवश्यक स्थिति प्रदर्शन और लक्ष्य अनुप्रयोग पर निर्भर करता है।

पेशेवर साक्ष्य-रिकॉर्डिंग उपकरण विकसित करने वाले निर्माताओं के लिए, एक सिरेमिक जीएनएसएस एंटीना आरएफ प्रदर्शन, पर्यावरण प्रतिरोध और संरचनात्मक स्थिरता का एक उपयोगी संयोजन प्रदान कर सकता है।

मुख्य तकनीकी विशिष्टताएँ

बॉडी कैमरे के लिए जीपीएस एंटीना का मूल्यांकन करते समय, इंजीनियरों को केवल नाममात्र आवृत्ति संगतता पर ध्यान केंद्रित करने के बजाय संपूर्ण आरएफ और यांत्रिक विनिर्देश की समीक्षा करनी चाहिए।

ये विशिष्टताएँ आरएफ इंजीनियरों के लिए एक उपयोगी प्रारंभिक बिंदु प्रदान करती हैं। हालाँकि, पूर्ण बॉडी-कैमरा बाड़े में एकीकरण के बाद अंतिम एंटीना प्रदर्शन को हमेशा सत्यापित किया जाना चाहिए क्योंकि आवास सामग्री, बैटरी प्लेसमेंट, पीसीबी लेआउट, केबल रूटिंग और आस-पास के वायरलेस मॉड्यूल वास्तविक आरएफ प्रदर्शन को महत्वपूर्ण रूप से प्रभावित कर सकते हैं।

जीपीएस एंटीना कैसे स्थापित किया जाना चाहिए?

यहां तक ​​कि एक उच्च-प्रदर्शन वाला एंटीना भी खराब प्रदर्शन कर सकता है यदि इसे गलत तरीके से स्थापित किया गया हो। इसलिए उचित यांत्रिक और आरएफ एकीकरण आवश्यक है।

एक उपयुक्त स्थापना स्थिति चुनें

सिरेमिक विकिरण क्षेत्र को सीधे धातु के आवरण, बैटरी या धातु ब्रैकेट द्वारा कवर नहीं किया जाना चाहिए। बॉडी कैमरे के ऊपरी हिस्से की ओर एक गैर-धातु क्षेत्र आमतौर पर बेहतर होता है। कियानमु 4जी/5जी और वाई-फाई एंटेना से कम से कम 15 मिमी की दूरी बनाए रखने की सिफारिश करता है जहां उत्पाद संरचना इसकी अनुमति देती है।

सही सोल्डरिंग प्रक्रियाओं का पालन करें

पिन-प्रकार के एंटेना के लिए, सोल्डर जोड़ पूर्ण और सुरक्षित होने चाहिए। एसएमटी उत्पादों के लिए, एंटीना को सही ढंग से संरेखित किया जाना चाहिए और अनुशंसित पीसीबी प्रक्रिया के अनुसार माउंट किया जाना चाहिए। अत्यधिक यांत्रिक दबाव से बचना चाहिए क्योंकि अनुचित संचालन से सिरेमिक घटक क्षतिग्रस्त हो सकते हैं।

नियंत्रण केबल और पावर-लाइन रूटिंग

बिजली लाइनों और उच्च-वर्तमान सर्किट के साथ अनावश्यक युग्मन को कम करने के लिए एंटीना केबलों को सावधानीपूर्वक रूट किया जाना चाहिए। जहां उपयुक्त हो, एंटीना को मजबूत विद्युत हस्तक्षेप स्रोतों से अलग करने के लिए इन्सुलेशन सामग्री का भी उपयोग किया जा सकता है।

संपूर्ण डिवाइस का परीक्षण करें

प्रयोगशाला घटक परीक्षण महत्वपूर्ण है, लेकिन इसे पूर्ण-मशीन सत्यापन का स्थान नहीं लेना चाहिए। असेंबली के बाद, निर्माताओं को यथार्थवादी बाहरी परिस्थितियों में कोल्ड-स्टार्ट और हॉट-स्टार्ट उपग्रह अधिग्रहण, स्थिति सटीकता, उपग्रह गिनती और प्रक्षेपवक्र निरंतरता का मूल्यांकन करना चाहिए।

बॉडी कैम जीपीएस एंटीना का उपयोग किन अनुप्रयोगों में किया जा सकता है?

एक पेशेवर जीएनएसएस एंटीना मोबाइल रिकॉर्डिंग और पोजिशनिंग उपकरणों की एक विस्तृत श्रृंखला का समर्थन कर सकता है, जिसमें शामिल हैं:

• 4जी/5जी कानून प्रवर्तन बॉडी कैमरे
• पुलिस और यातायात प्रवर्तन रिकॉर्डिंग टर्मिनल
• शहरी प्रबंधन और सड़क प्रशासन निकाय कैमरे
• अग्निशमन विभाग दृश्य-श्रव्य साक्ष्य उपकरण
• विस्फोट रोधी और आंतरिक रूप से सुरक्षित रिकॉर्डिंग टर्मिनल
• खनन और पेट्रोकेमिकल निरीक्षण उपकरण
• बिजली निरीक्षण और रेलवे गश्ती उपकरण
• आउटडोर निरीक्षण और फील्ड-ऑपरेशन टर्मिनल
• निर्यात-उन्मुख मल्टी-बैंड बॉडी-वेर्न कैमरे

जीएनएसएस रिसेप्शन, कॉम्पैक्ट इंटीग्रेशन और पर्यावरणीय स्थायित्व का संयोजन इस एंटीना तकनीक को विशेष रूप से पेशेवर उपकरणों के लिए प्रासंगिक बनाता है जिन्हें नियंत्रित इनडोर वातावरण के बाहर लगातार काम करना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

1. बॉडी कैम जीपीएस ऐन्टेना किस उपग्रह प्रणाली का समर्थन करता है?

एंटीना को GPS L1 और BeiDou B1 आवृत्तियों के आसपास डिज़ाइन किया गया है और यह GPS, BeiDou, GLONASS और गैलीलियो से जुड़े मल्टी-सिस्टम GNSS अनुप्रयोगों का समर्थन करता है।

2. जीएनएसएस रिसेप्शन के लिए आरएचसीपी क्यों महत्वपूर्ण है?

आरएचसीपी, या दाएं हाथ का गोलाकार ध्रुवीकरण, सामान्य जीएनएसएस उपग्रह संकेतों की ध्रुवीकरण विशेषताओं से मेल खाता है। यह रिसेप्शन स्थिरता में सुधार करने और कुछ प्रतिबिंबित या अनुचित रूप से ध्रुवीकृत संकेतों के प्रभाव को कम करने में मदद कर सकता है।

3. क्या ऐन्टेना अत्यधिक तापमान में काम कर सकता है?

निर्दिष्ट ऑपरेटिंग तापमान रेंज -40°C से +75°C है, जो एंटीना को कई मांग वाले आउटडोर और औद्योगिक अनुप्रयोगों के लिए उपयुक्त बनाती है।

4. क्या एंटीना को नए बॉडी-कैमरा डिज़ाइन के लिए अनुकूलित किया जा सकता है?

हाँ। एक मूल निर्माता के रूप में, Qianmu डिवाइस संरचना, ऑपरेटिंग आवृत्ति, स्थापना आवश्यकताओं, कनेक्टर कॉन्फ़िगरेशन और आरएफ प्रदर्शन लक्ष्यों के अनुसार अनुकूलित एंटीना विकास का समर्थन कर सकता है।

5. 4जी/5जी और वाई-फाई एंटेना से कितनी दूरी रखनी चाहिए?

जहां उत्पाद संरचना अनुमति देती है वहां न्यूनतम 15 मिमी पृथक्करण की सिफारिश की जाती है। अंतिम दूरी की पुष्टि आरएफ परीक्षण के माध्यम से की जानी चाहिए क्योंकि बाड़े की ज्यामिति और आंतरिक इलेक्ट्रॉनिक्स इष्टतम एंटीना स्थिति को बदल सकते हैं।

6. क्या एंटीना इंस्टालेशन के बाद आउटडोर परीक्षण आवश्यक है?

हाँ। पूर्ण-डिवाइस आउटडोर परीक्षण की पुरजोर अनुशंसा की जाती है। एंटीना को अंतिम बाड़े में एकीकृत करने के बाद इंजीनियरों को उपग्रह अधिग्रहण, स्थिति सटीकता, ठंड और गर्म शुरुआत और प्रक्षेपवक्र निरंतरता को सत्यापित करना चाहिए।

निष्कर्ष

एक विश्वसनीय जीएनएसएस एंटीना एक पेशेवर बॉडी-वेर्न कैमरे का एक महत्वपूर्ण घटक है क्योंकि स्थिति प्रदर्शन स्थान सटीकता, साक्ष्य ट्रेसबिलिटी और परिचालन विश्वसनीयता को प्रभावित करता है। सिरेमिक निर्माण, आरएचसीपी ध्रुवीकरण, मल्टी-सिस्टम जीएनएसएस संगतता, हस्तक्षेप नियंत्रण और व्यापक तापमान प्रदर्शन, बॉडी-कैमरा अनुप्रयोगों की मांग के लिए एक मजबूत आधार प्रदान कर सकता है।

कियानमु बॉडी-कैमरा निर्माताओं और सिस्टम इंटीग्रेटर्स का समर्थन करने के लिए एंटीना आर एंड डी, विनिर्माण, आरएफ परीक्षण और अनुकूलित उत्पादन को जोड़ती है। अनुकूलित आवृत्ति बैंड, आयाम, कनेक्टर, इंस्टॉलेशन संरचना या आरएफ अनुकूलन की आवश्यकता वाली परियोजनाओं के लिए, बॉडी कैम जीपीएस एंटीना समाधान का पता लगाएं औरहमसे संपर्क करेंतकनीकी परामर्श, नमूने और अनुकूलित एंटीना विकास के लिए।
