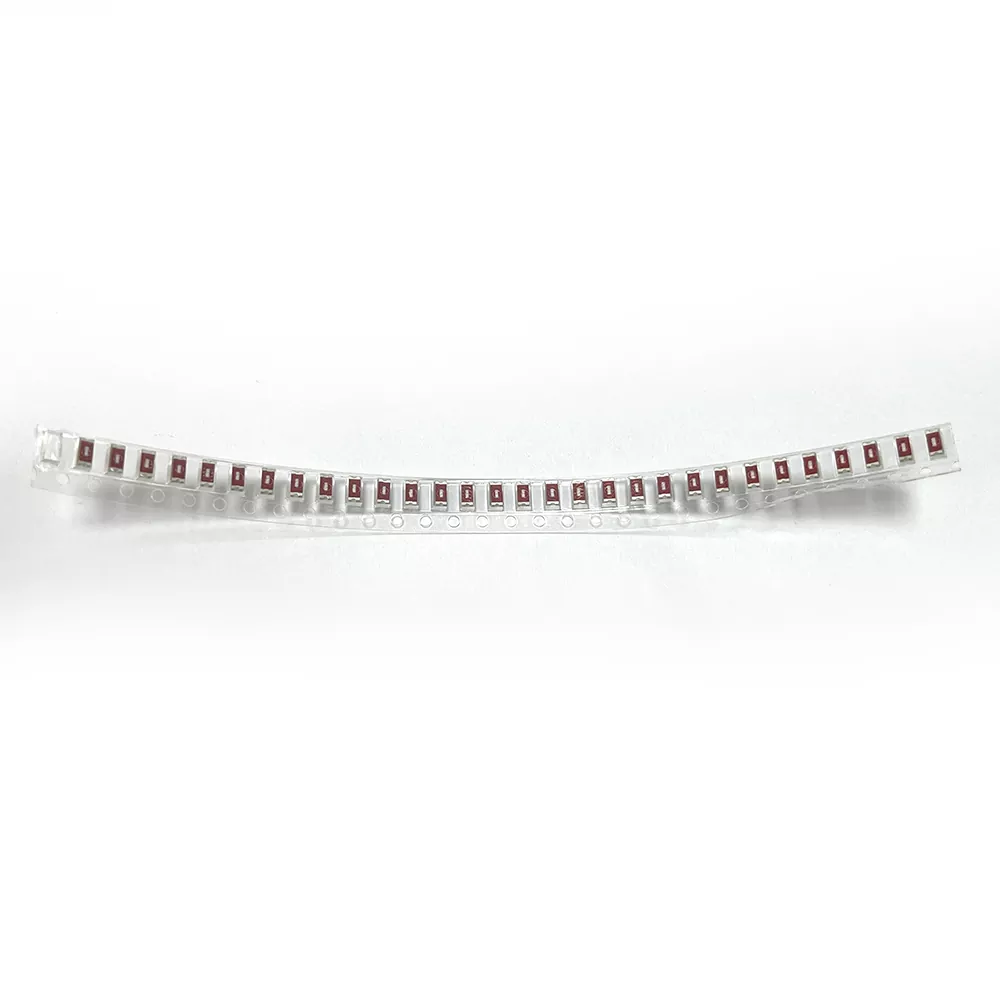

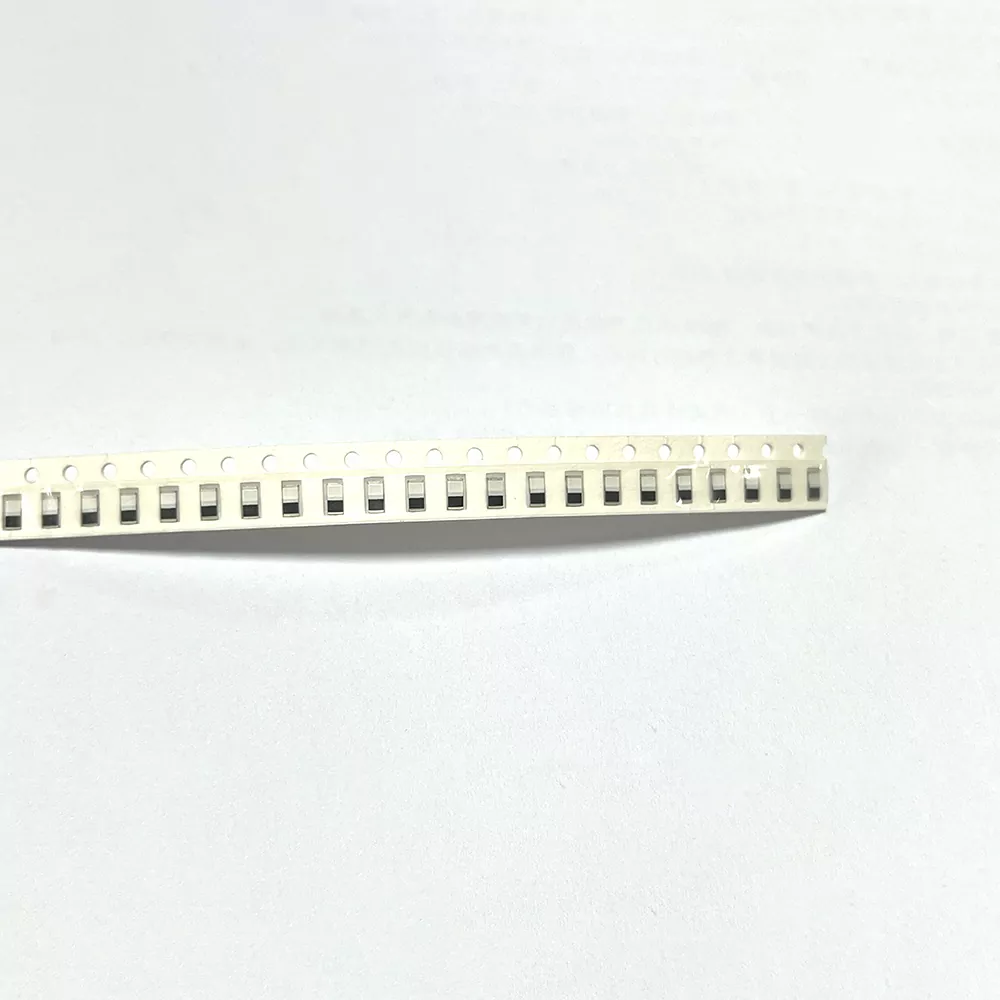

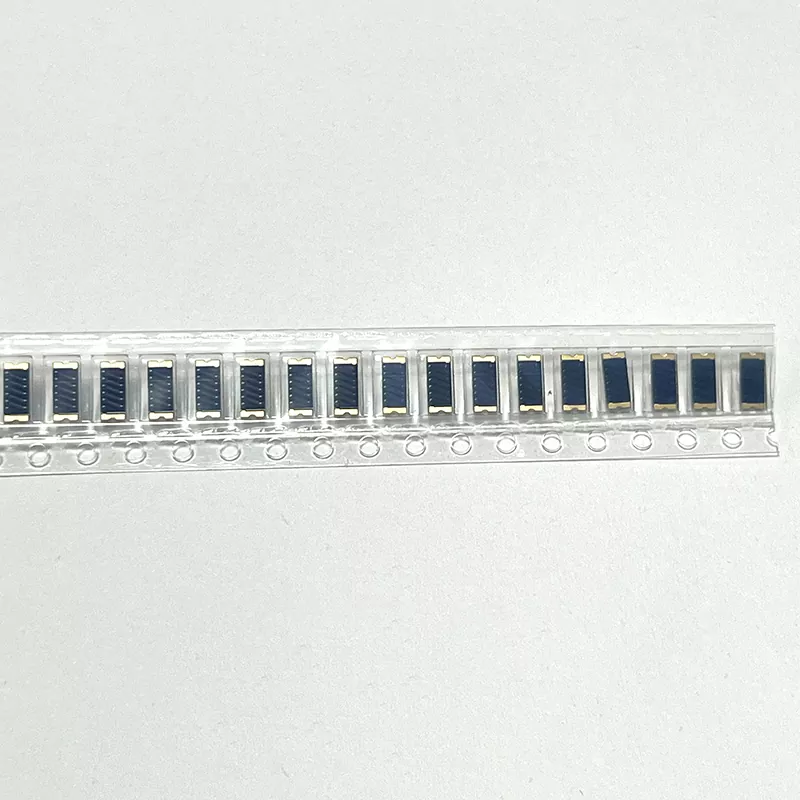

सिरेमिक पैच एंटीना

ब्लूटूथ सिरेमिक पैच एंटीना एक छोटा निर्मित आरएफ एंटीना है जिसे विशेष रूप से 2.4GHz ब्लूटूथ संचार बैंड के लिए विकसित किया गया है। यह कोर सब्सट्रेट के रूप में उच्च ढांकता हुआ सिरेमिक का उपयोग करता है और उच्च तापमान परत-दर-परत सिंटरिंग और सटीक धातु सर्किट नक़्क़ाशी के माध्यम से निर्मित होता है।

यह एंटीना एक निष्क्रिय पैच आरएफ ट्रांसीवर घटक है। इसे इंस्टालेशन के दौरान बाहरी वायरिंग या बड़े क्लीयरेंस क्षेत्र की आवश्यकता नहीं होती है।

अपनी उच्च ढांकता हुआ सामग्री और कॉम्पैक्ट संरचना के साथ, यह कम बिजली की खपत, मजबूत हस्तक्षेप-विरोधी प्रदर्शन और उच्च स्थिरता जैसे लाभ प्रदान करते हुए सीमित स्थान में कुशल ब्लूटूथ सिग्नल ट्रांसमिशन और रिसेप्शन प्राप्त करता है।

ब्लूटूथ पहनने योग्य उपकरणों, स्मार्ट होम उत्पादों, IoT टर्मिनलों और वाहन-माउंटेड ब्लूटूथ उपकरणों के बड़े पैमाने पर उत्पादन के लिए इसका व्यापक रूप से उच्च-स्तरीय अंतर्निर्मित एंटीना समाधान के रूप में उपयोग किया जाता है।

यह काम किस प्रकार करता है

कियानमु कम्युनिकेशन ब्लूटूथ सिरेमिक पैच एंटीना एक उच्च ढांकता हुआ सिरेमिक अनुनाद और माइक्रोस्ट्रिप विकिरण संरचना को अपनाता है, जिसमें एक सिरेमिक ढांकता हुआ सब्सट्रेट, सतह धातु विकिरण पैच और निचली जमीन मिलान परत शामिल होती है।

संरचना प्रयोगशाला परीक्षण के माध्यम से सत्यापित स्थिर सिग्नल ट्रांसमिशन, सटीक पैरामीटर नियंत्रण और विश्वसनीय प्रदर्शन प्रदान करती है।

सटीक बैंड अनुनाद

9.2 उच्च ढांकता हुआ सिरेमिक सब्सट्रेट का उपयोग करते हुए, एंटीना 2400-2483.5 मेगाहर्ट्ज के पूर्ण ब्लूटूथ आवृत्ति बैंड से सटीक रूप से मेल खाता है। 99.6% तक बैंड मिलान सटीकता के साथ, यह प्रभावी रूप से आवृत्ति ऑफसेट और सिग्नल क्षीणन को कम करता है, जिससे ब्लूटूथ अंतराल और डिस्कनेक्शन समस्याओं को हल करने में मदद मिलती है।

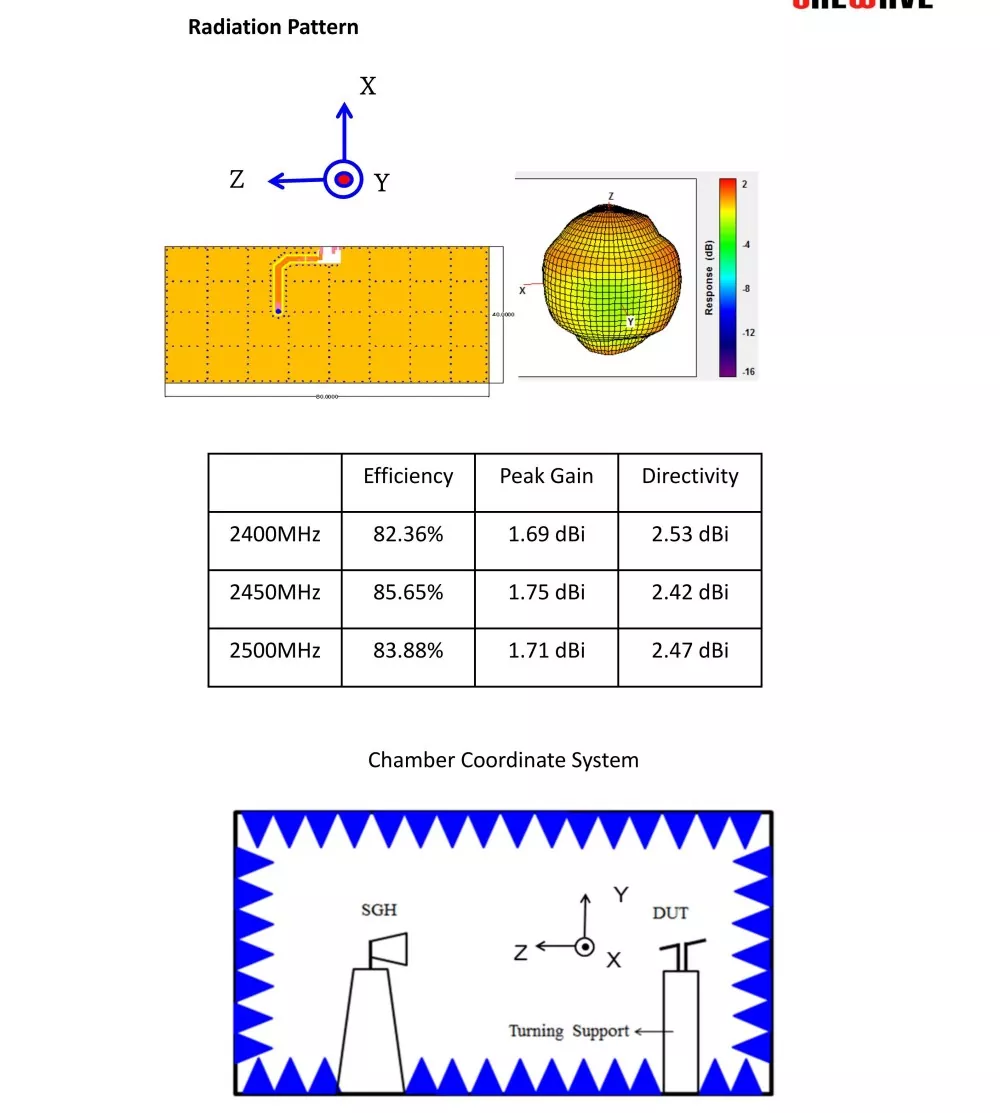

360° सर्वदिशात्मक विकिरण

सतह परिशुद्धता माइक्रोस्ट्रिप सर्किट 95% तक विकिरण एकरूपता के साथ एक समान विद्युत चुम्बकीय विकिरण क्षेत्र उत्पन्न करता है। सामान्य पीसीबी एंटेना की तुलना में, यह सिग्नल ब्लाइंड स्पॉट को काफी कम करता है और उपकरणों के लिए अधिक स्थिर मल्टी-एंगल कनेक्शन प्रदान करता है।

मजबूत विद्युत चुम्बकीय हस्तक्षेप प्रतिरोध

सिरेमिक ढांकता हुआ सामग्री अंतर्निहित विद्युत चुम्बकीय अलगाव प्रदान करती है, जो मदरबोर्ड चिप्स, बिजली की आपूर्ति और बैटरी शोर से ढाल हस्तक्षेप में मदद करती है। जटिल परिस्थितियों में, सिग्नल-टू-शोर अनुपात 4-6 डीबी तक बढ़ जाता है, जो पारंपरिक स्प्रिंग और पीसीबी एंटेना की तुलना में बेहतर हस्तक्षेप-विरोधी प्रदर्शन प्रदान करता है।

निम्न-शक्ति प्रतिबाधा मिलान

ऐन्टेना ≤1.3 के स्थायी तरंग अनुपात के साथ मानक 50Ω सटीक प्रतिबाधा मिलान को अपनाता है, जिससे बेहद कम सिग्नल हानि सुनिश्चित होती है। यह ब्लूटूथ बिजली की खपत को 15% तक कम कर सकता है, जिससे यह BLE कम-पावर अनुप्रयोगों और लंबी बैटरी जीवन आवश्यकताओं के लिए उपयुक्त हो जाता है।

विस्तृत तापमान रेंज के तहत स्थिर संचालन

एकीकृत उच्च तापमान वाली पापयुक्त संरचना उत्कृष्ट तापीय स्थिरता प्रदान करती है। -40°C से +85°C तक उच्च और निम्न तापमान साइक्लिंग परीक्षणों के बाद, आवृत्ति विचलन ≤±2MHz के भीतर रहता है। एंटीना उच्च और निम्न तापमान दोनों वातावरणों में स्थिर प्रदर्शन बनाए रखता है।

उत्पाद चयन मार्गदर्शिका

कई हार्डवेयर डेवलपर और खरीदार केवल आकार पर ध्यान केंद्रित करते हैं और काम करने की स्थितियों और मापदंडों के फिट को नजरअंदाज करते हैं, जिसके परिणामस्वरूप बड़े पैमाने पर उत्पादन का पुनर्कार्य और टर्मिनल विफलताएं होती हैं। ब्लूटूथ सिरेमिक पैच एंटीना चुनते समय, आप तीन मुख्य आयामों के अनुसार इसका सटीक मिलान कर सकते हैं:

• डिवाइस की पावर आवश्यकताओं के आधार पर चयन करें: बैटरी चालित BLE कम पावर वाले उपकरणों और पहनने योग्य उपकरणों के लिए, डिवाइस की बैटरी जीवन को महत्वपूर्ण रूप से बढ़ाने के लिए अल्ट्रा-लो पावर मानक सिरेमिक एंटेना को प्राथमिकता दें; प्लग-इन उपकरणों के लिए, उच्च-लाभ वाला उन्नत संस्करण चुनें।

• परिचालन स्थितियों के आधार पर चयन करें: इनडोर सामान्य तापमान वाले नागरिक उपकरणों के लिए, एक नियमित मॉडल स्वीकार्य है; वाहन पर लगे, बाहरी और औद्योगिक उपकरणों के लिए, औद्योगिक-ग्रेड चौड़े तापमान-विरोधी कंपन मॉडल का चयन किया जाना चाहिए। वे कठोर वातावरण का सामना कर सकते हैं और लंबे समय तक उपयोग के दौरान उनका प्रदर्शन खराब नहीं होगा।

• उपकरण की संरचना के आधार पर चयन करें: बहुत छोटी बॉडी और बिना आरक्षित हेडरूम वाले उपकरणों के लिए, लघु सतह माउंट मॉडल चुनें; उन उपकरणों के लिए जिन्हें लंबी दूरी के ब्लूटूथ ट्रांसमिशन और मेश नेटवर्किंग की आवश्यकता होती है, उच्च-लाभ, उच्च-विरोधी हस्तक्षेप कस्टम मॉडल चुनें।

अक्सर पूछे जाने वाले प्रश्न

Q1: नियमित एंटीना की तुलना में ब्लूटूथ सिरेमिक पैच एंटीना का सबसे बड़ा लाभ क्या है?

A1: मुख्य लाभ उच्च स्थिरता, कम बिजली की खपत, मजबूत विरोधी हस्तक्षेप, उच्च और निम्न तापमान के प्रतिरोध, बड़े पैमाने पर उत्पादन में उच्च स्थिरता, सामान्य पीसीबी एंटेना और स्प्रिंग एंटेना के दर्द बिंदुओं जैसे आसान हस्तक्षेप, बड़ी आवृत्ति विचलन, उच्च बिजली की खपत और खराब कंपन प्रतिरोध को पूरी तरह से संबोधित करना है, विशेष रूप से उच्च अंत स्मार्ट हार्डवेयर, औद्योगिक और ऑटोमोटिव उपकरणों के बड़े पैमाने पर उत्पादन के लिए उपयुक्त है।

Q2: क्या यह एंटीना ब्लूटूथ 5.0/5.1/5.3 BLE लो पावर प्रोटोकॉल का समर्थन करता है?

A2: पूरी तरह से समर्थित। यह ब्लूटूथ प्रोटोकॉल के सभी संस्करणों के साथ संगत है, BLE कम ऊर्जा, ब्लूटूथ मेष नेटवर्किंग, 2.4G यूनिवर्सल वायरलेस ट्रांसमिशन के साथ संगत है, और बाजार में सभी मुख्यधारा के ब्लूटूथ मॉड्यूल के साथ संगत है।

Q3: क्या आकार, पैरामीटर और ब्रांड लोगो को अनुकूलित किया जा सकता है?

A3: पूर्ण-आयामी अनुकूलन का समर्थन करता है। एक स्रोत फैक्टरी के रूप में, यह ग्राहक की आवश्यकताओं के अनुसार एंटीना आकार, प्रतिबाधा और लाभ को ठीक कर सकता है, आवास पर ग्राहक के विशेष लोगो की सिल्क-स्क्रीन प्रिंटिंग का समर्थन कर सकता है, और OEM/ODM निजी लेबल बड़े पैमाने पर उत्पादन आवश्यकताओं के अनुकूल हो सकता है।
