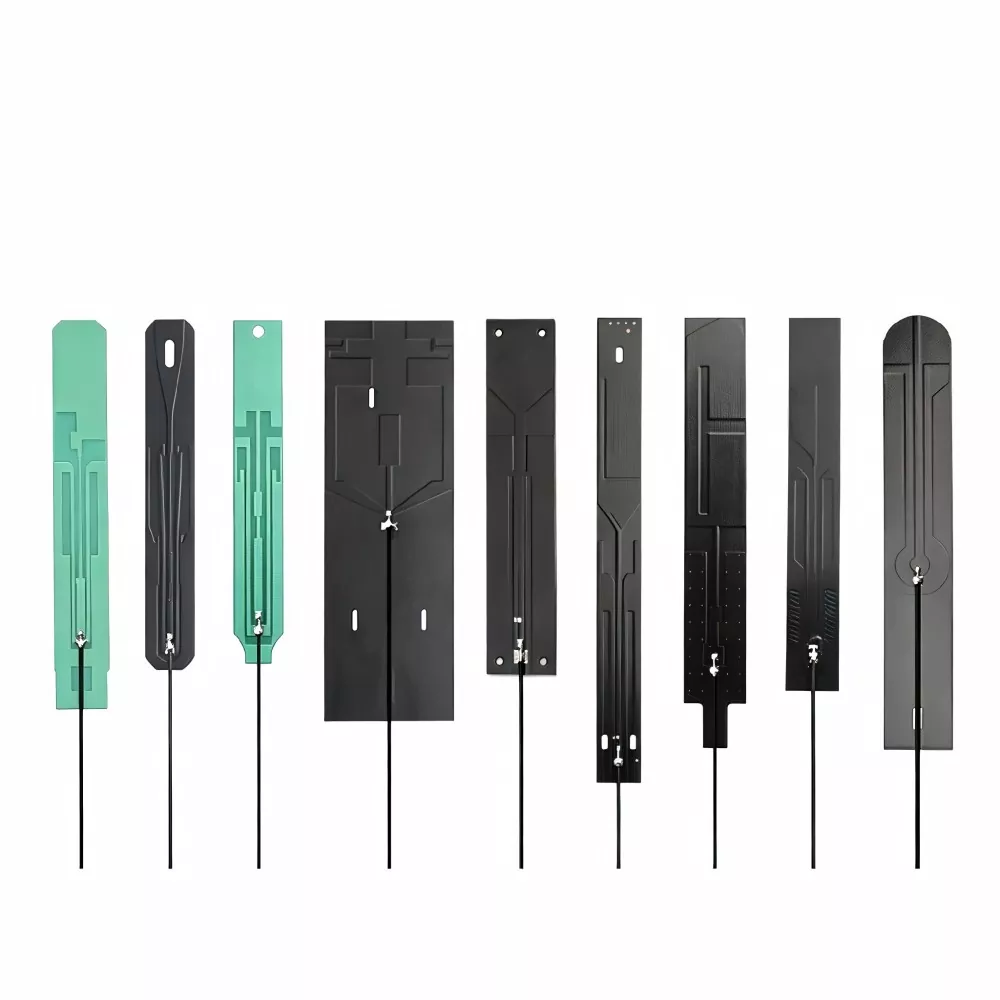

विश्वसनीय वायरलेस कनेक्टिविटी के लिए उच्च प्रदर्शन पीसीबी एंटीना

पीसीबी एंटेना विकिरण तत्व को एक मुद्रित सर्किट बोर्ड में एकीकृत करते हैं, जिससे वे परिभाषित बोर्ड लेआउट और अलग-अलग एंटीना घटकों के लिए सीमित स्थान वाले इलेक्ट्रॉनिक उत्पादों के लिए एक संभावित विकल्प बन जाते हैं। डिज़ाइन घटक एकीकरण को सरल बना सकता है, बशर्ते सर्किट लेआउट और आरएफ आवश्यकताओं पर ठीक से विचार किया जाए।

क़ियानमुएम्बेडेड वायरलेस अनुप्रयोगों के लिए एंटीना समाधान प्रदान करता है। उपयुक्त डिज़ाइन का चयन करने के लिए ऑपरेटिंग आवृत्ति, उपलब्ध बोर्ड क्षेत्र, ग्राउंड प्लेन, बाड़े की सामग्री और डिवाइस के लक्ष्य आरएफ प्रदर्शन पर विचार करना आवश्यक है। विकास के दौरान टाले जा सकने वाले लेआउट परिवर्तनों को कम करने के लिए हार्डवेयर डिज़ाइन चरण के दौरान इन कारकों का सबसे अच्छा मूल्यांकन किया जाता है।

डिज़ाइन और एकीकरण संबंधी विचार

एक पीसीबी एंटीना सर्किट बोर्ड में शामिल एक प्रवाहकीय पैटर्न का उपयोग करता है। इसकी ज्यामिति और विद्युत विशेषताएँ लक्ष्य आवृत्ति, उपलब्ध आयाम और आसपास की सर्किट संरचना पर निर्भर करती हैं।

मुख्य बोर्ड से अलग लगाए गए एंटीना के विपरीत, यह डिज़ाइन पीसीबी लेआउट निर्णयों से निकटता से जुड़ा हुआ है। विकिरण तत्व, फ़ीड बिंदु, ग्राउंड प्लेन और आस-पास के घटक सभी अंतिम प्रदर्शन को प्रभावित कर सकते हैं।

किसी नए प्रोजेक्ट के लिए एंटीना का मूल्यांकन करते समय, निम्नलिखित पर विचार करें:

• आवृति सीमा:वायरलेस एप्लिकेशन के अनुसार आवश्यक ऑपरेटिंग बैंड और बैंडविड्थ को परिभाषित करें।

• बोर्ड लेआउट:एंटीना तत्व और उसके अनुशंसित निकासी क्षेत्र के लिए पर्याप्त स्थान आरक्षित करें।

• ग्राउंड प्लेन:बोर्ड की जमीनी संरचना और प्रतिबाधा और विकिरण पर इसके प्रभाव का आकलन करें।

• घटक स्थिति:बैटरी, डिस्प्ले, कनेक्टर, केबल और धातु भागों की निकटता पर विचार करें।

• प्रतिबाधा मिलान:प्रोटोटाइप परीक्षण के दौरान मिलान घटकों और आरएफ ट्यूनिंग के लिए जगह की अनुमति दें।

• संलग्नक अनुकूलता:आवास सामग्री, स्थापना स्थिति और आंतरिक संरचनाओं के प्रभावों का मूल्यांकन करें।

ऐन्टेना का मूल्यांकन इच्छित डिवाइस कॉन्फ़िगरेशन के भीतर किया जाना चाहिए, क्योंकि पीसीबी या बाड़े में परिवर्तन आरएफ व्यवहार को प्रभावित कर सकते हैं।

विशिष्ट अनुप्रयोग

एंबेडेड एंटीना डिज़ाइन विभिन्न वायरलेस उत्पादों के लिए उपयुक्त हो सकते हैं जब आवृत्ति आवश्यकताएं, सर्किट लेआउट और स्थापना की स्थिति संगत होती है।

IoT और कनेक्टेड डिवाइस

जब पीसीबी पर्याप्त स्थान और उपयुक्त ग्राउंड संदर्भ प्रदान करता है तो सेंसर नोड्स, स्मार्ट होम उपकरण और अन्य जुड़े इलेक्ट्रॉनिक्स बोर्ड-एकीकृत एंटेना का उपयोग कर सकते हैं। चयन के दौरान संचार बैंड और अंतिम संलग्नक पर विचार किया जाना चाहिए।

वाई-फाई और ब्लूटूथ उत्पाद

वायरलेस परिधीय और कॉम्पैक्ट इलेक्ट्रॉनिक उपकरण कम दूरी के संचार के लिए एक एकीकृत एंटीना का उपयोग कर सकते हैं। प्रदर्शन की जाँच आवश्यक आवृत्ति बैंड और तैयार उत्पाद के आरएफ लक्ष्यों के विरुद्ध की जानी चाहिए।

वायरलेस मॉड्यूल और नियंत्रण बोर्ड

संचार मॉड्यूल और इलेक्ट्रॉनिक नियंत्रण प्रणालियाँ सीधे सर्किट बोर्ड पर एक एंटीना को समायोजित कर सकती हैं। डिज़ाइन को मॉड्यूल लेआउट, घटक प्लेसमेंट और इच्छित ऑपरेटिंग वातावरण से मेल खाना चाहिए।

अंतरिक्ष-विवश इलेक्ट्रॉनिक्स

कॉम्पैक्ट उपकरणों के लिए, बैटरी, डिस्प्ले, कनेक्टर और अन्य घटकों के साथ-साथ उपलब्ध एंटीना क्षेत्र का मूल्यांकन किया जाना चाहिए। एक छोटे बाड़े का मतलब स्वचालित रूप से यह नहीं है कि एक एकीकृत डिज़ाइन पर्याप्त आरएफ प्रदर्शन प्रदान करेगा।

आरएफ प्रदर्शन और सत्यापन

एंटीना का प्रदर्शन विकिरण ज्यामिति, ग्राउंड प्लेन, फ़ीड संरचना, प्रतिबाधा मिलान और आसपास की सामग्रियों के बीच बातचीत पर निर्भर करता है। मूल्यांकन बोर्ड पर परीक्षण किया गया डिज़ाइन तैयार उत्पाद में स्थापना के बाद अलग व्यवहार कर सकता है।

इसलिए प्रोटोटाइप सत्यापन में एक प्रतिनिधि पीसीबी लेआउट का उपयोग करना चाहिए और, जहां संभव हो, इच्छित संलग्नक का उपयोग करना चाहिए। एप्लिकेशन के आधार पर, इंजीनियर पूर्वनिर्धारित स्वीकृति मानदंडों के विरुद्ध वीएसडब्ल्यूआर, प्रतिबाधा, लाभ, बैंडविड्थ और विकिरण पैटर्न का मूल्यांकन कर सकते हैं।

प्रारंभिक आरएफ परीक्षण उत्पादन की तैयारी के दौरान सही करने के लिए अधिक महंगे होने से पहले लेआउट बाधाओं की पहचान करने में मदद कर सकता है।

कस्टम परियोजनाओं के लिए जानकारी

स्पष्ट तकनीकी आवश्यकताएँ प्रदान करने से कस्टम डिज़ाइन की व्यवहार्यता का आकलन करने और संभावित एकीकरण मुद्दों की शीघ्र पहचान करने में मदद मिलती है।

प्रारंभिक मूल्यांकन के लिए, जहां उपलब्ध हो, निम्नलिखित जानकारी तैयार करें:

• आवश्यक फ़्रीक्वेंसी बैंड और वायरलेस प्रोटोकॉल

• पीसीबी आयाम और उपलब्ध एंटीना क्षेत्र

• ग्राउंड प्लेन और फीड-पॉइंट जानकारी

• संलग्नक सामग्री और आस-पास के घटकों की स्थिति

• लक्ष्य आरएफ पैरामीटर और परीक्षण आवश्यकताएँ

• प्रोटोटाइप मात्रा और अनुमानित उत्पादन मात्रा

यदि सर्किट बोर्ड अभी भी विकसित किया जा रहा है, तो लेआउट को अंतिम रूप देने से पहले एंटीना प्लेसमेंट पर विचार किया जाना चाहिए। इससे हार्डवेयर और आरएफ टीमों को एंटीना क्षेत्र, जमीनी संरचना और आसपास के घटकों के बीच समन्वय करने का अवसर मिलता है।

जहां मुख्य पीसीबी आवश्यक एंटीना संरचना को समायोजित नहीं कर सकता है, वहां वैकल्पिक कॉन्फ़िगरेशन का मूल्यांकन करना उचित हो सकता है। अंतिम विकल्प को डिवाइस की यांत्रिक बाधाओं, आरएफ लक्ष्य और विनिर्माण आवश्यकताओं को प्रतिबिंबित करना चाहिए।
