लचीले हेडफोन एंटेना लघु आरएफ ट्रांसीवर घटक हैं जो आधार के रूप में पीआई/एलसीपी लचीले सब्सट्रेट का उपयोग करते हैं, जिसमें नक़्क़ाशी के माध्यम से प्रवाहकीय विकिरण पैटर्न बनते हैं। वे विशेष रूप से TWS ब्लूटूथ ईयरबड्स, ओवर-ईयर वायरलेस ईयरफ़ोन और कॉम्पैक्ट आंतरिक गुहाओं वाले बोन-कंडक्शन हेडफ़ोन के लिए डिज़ाइन किए गए हैं। कठोर पीसीबी या स्प्रिंग एंटेना के विपरीत, लचीले हेडफोन एंटेना उत्कृष्ट मोड़ क्षमता और अति पतली प्रोफाइल प्रदान करते हैं, जो उन्हें ईयरफोन हाउसिंग, बैटरी किनारों और अनियमित आकार के कान के तनों की आंतरिक दीवारों के अनुरूप बनाने में सक्षम बनाते हैं। यह सीमित गुहा स्थान और धातु संरचनाओं के कारण होने वाले सिग्नल अवरोध जैसी चुनौतियों का प्रभावी ढंग से समाधान करता है।

शेन्ज़ेन स्थित एंटीना निर्माता के रूप में शेन्ज़ेन कियानमु कम्युनिकेशन टेक्नोलॉजी कंपनी लिमिटेड, हेडफ़ोन एंटीना डिज़ाइन समाधानों को लगातार परिष्कृत करने के लिए अपनी इन-हाउस आरएफ प्रयोगशाला पर निर्भर करती है और कई हेडफ़ोन ब्रांडों के लिए एक विश्वसनीय आपूर्तिकर्ता के रूप में कार्य करती है।

काम के सिद्धांत

वे मूलतः लघु तलीय आरएफ विकिरण घटक हैं। वायरलेस ऑडियो मॉड्यूल से उच्च-आवृत्ति विद्युत संकेतों को एंटीना के विकिरण सर्किट में प्रेषित किया जाता है, जो उन्हें विद्युत चुम्बकीय प्रेरण के माध्यम से विद्युत चुम्बकीय तरंगों में परिवर्तित करता है। इसके साथ ही, एंटीना बाहरी ब्लूटूथ विद्युत चुम्बकीय तरंगों को पकड़ता है और उन्हें मुख्य नियंत्रण चिप में संचरण के लिए विद्युत संकेतों में परिवर्तित करता है, जिससे स्मार्टफोन और इयरफ़ोन के बीच द्विदिश ऑडियो डेटा स्थानांतरण सक्षम होता है। इयरफ़ोन उपयोग परिदृश्यों में प्रदर्शन को अनुकूलित करने के लिए, हमने मानव सिर के कारण सिग्नल अवशोषण हानि को कम करने के लिए एंटीना के फ़ीड बिंदु और ग्राउंडिंग मिलान डिज़ाइन को परिष्कृत किया है। वास्तविक दुनिया का परीक्षण मामला: समान टीडब्ल्यूएस ईयरबड्स के लिए, हमारे कियानमु फ्लेक्सिबल हेडफोन एंटीना के साथ एक मानक स्प्रिंग एंटीना को बदलने से दीवार के माध्यम से स्थिर कनेक्शन दूरी 3.2 मीटर से बढ़कर 6.1 मीटर हो गई, जिससे डिस्कनेक्शन की संभावना 72% कम हो गई (परीक्षण डेटा वास्तविक मानव पहनने के साथ एनीकोइक कक्ष में एकत्र किया गया; परीक्षण रिपोर्ट अनुरोध पर उपलब्ध है)।

संगत उपकरणों की सूची

यह लचीला हेडफ़ोन एंटीना विभिन्न वायरलेस ऑडियो टर्मिनलों के साथ व्यापक रूप से संगत है:

1. TWS ट्रू वायरलेस ब्लूटूथ ईयरबड्स (इन-ईयर, सेमी-इन-ईयर)

2. ओपन-बैक ईयर-हैंगिंग ब्लूटूथ हेडफ़ोन, एयर-कंडक्शन हेडफ़ोन

3. बोन कंडक्शन वायरलेस ईयरफोन, नेकबैंड ब्लूटूथ हेडफोन

4. सहायक ऑडियो प्राप्त करने वाले हेडफ़ोन, वायरलेस हियरिंग एड-शैली वाले हेडफ़ोन

5. बिल्ट-इन मॉडिफिकेशन सॉल्यूशन के साथ कॉम्पैक्ट हेडसेट पोर्टेबल वायरलेस इयरफ़ोन

प्रमुख विक्रय बिंदु

1.अत्यंत पतला और लचीला, ईयरबड्स की अत्यधिक स्टैकिंग में फिट होने के लिए डिज़ाइन किया गया

0.12-0.3 मिमी की मोटाई में उपलब्ध, ≤1.5 मिमी के न्यूनतम झुकने वाले त्रिज्या के साथ, यह तांबे के टूटने या प्रदूषण के बिना हजारों फ्लेक्स चक्रों का समर्थन करता है। इसे ईयरफोन के तने, बैटरी के किनारों, या हाउसिंग की घुमावदार भीतरी दीवारों पर चिपकाया जा सकता है, जिससे फ्लैट पीसीबी क्षेत्रों की आवश्यकता समाप्त हो जाती है और संरचनात्मक इंजीनियरों को ईयरफोन का आकार कम करने में मदद मिलती है।

वास्तविक फोटो: वास्तविक समय में एंटीना बहु-कोण झुकने का परीक्षण

2. स्थिर आरएफ प्रदर्शन डिस्कनेक्शन और अंतराल को कम करता है

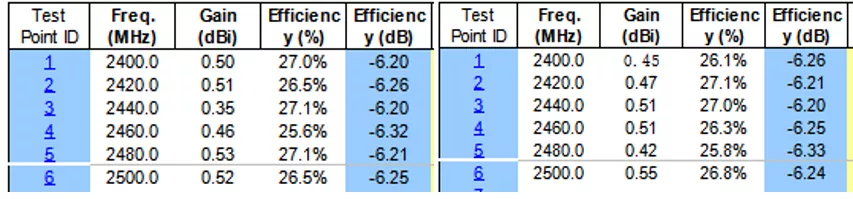

कियानमु कम्युनिकेशंस आरएफ टीम ने हेडफोन एंटीना वीएसडब्ल्यूआर ≤1.8 और उच्च सिग्नल विकिरण दक्षता हासिल करते हुए, निर्धारित समय से पहले प्रतिबाधा मिलान सिमुलेशन पूरा किया। यह पहनने के दौरान सिर में रुकावट के कारण होने वाले सिग्नल क्षीणन को प्रभावी ढंग से कम करता है, चलने और यात्रा परिदृश्यों में ऑडियो हकलाना कम करता है।

3. आसान स्वचालित असेंबली के लिए उच्च तापमान चिपकने वाला समर्थन से सुसज्जित

एंटीना के पीछे उच्च तापमान-प्रतिरोधी दो तरफा चिपकने वाला होता है, जो सुरक्षात्मक फिल्म को छीलकर त्वरित और सुरक्षित लगाव की अनुमति देता है - किसी क्लिप या स्क्रू की आवश्यकता नहीं होती है। यह डिज़ाइन फ़ैक्टरी उत्पादन लाइनों पर तेज़ असेंबली के लिए आदर्श है, जिससे स्थापना के दौरान श्रम का समय कम हो जाता है।

4. उच्च अनुकूलन (फैक्टरी प्रत्यक्ष आपूर्ति लाभ)

चीन के हेडफोन एंटीना निर्माता के रूप में, हम 外形轮廓 (外形), फ़्रीक्वेंसी बैंड ट्यूनिंग (मुख्य रूप से 2.4GHz ब्लूटूथ, विस्तार योग्य), लीड लंबाई, टर्मिनल प्रकार (U.FL, टिनड संपर्क), और सब्सट्रेट सामग्री (इकोनॉमी-ग्रेड के लिए पीआई / हाई-एंड के लिए एलसीपी) के अनुकूलन का समर्थन करते हैं। हम छोटे बैचों के लिए नमूना उत्पादन और बड़ी मात्रा के ऑर्डर के लिए विश्वसनीय डिलीवरी समयसीमा प्रदान करते हैं।

5. सख्त गुणवत्ता नियंत्रण, उच्च स्थिरता

इयरफ़ोन एंटेना के प्रत्येक बैच को आरएफ एनेकोइक कक्ष में नमूनाकरण और परीक्षण के साथ-साथ उच्च-निम्न तापमान साइकलिंग और झुकने वाले उम्र बढ़ने के परीक्षणों से गुजरना पड़ता है, जिससे बैच प्रदर्शन भिन्नताएं समाप्त हो जाती हैं और उन्हें ब्रांडेड इयरफ़ोन के दीर्घकालिक बड़े पैमाने पर उत्पादन के लिए उपयुक्त बनाया जाता है।

तकनीकी निर्देश

लचीले हेडफ़ोन एंटीना बनाम उद्योग में सामान्य एंटीना समाधान

कई हेडफोन निर्माता स्प्रिंग एंटेना, कठोर पीसीबी एंटेना और सिरेमिक एंटेना के बीच फटे एंटेना का चयन करते समय संघर्ष करते हैं। हजारों हेडफोन परियोजनाओं में वास्तविक दुनिया के परीक्षण के आधार पर, हमने एक स्पष्ट और सहज तुलना संकलित की है:

यदि आपके ईयरबड्स में सीमित आंतरिक स्थान, अनियमित आवास आकार, या बड़े पैमाने पर उत्पादन में उच्च स्थिरता की आवश्यकता है, तो एक लचीला हेडफ़ोन एंटीना इष्टतम समाधान है। शेन्ज़ेन स्थित एक मूल निर्माता के रूप में, कियानमु कम्युनिकेशंस आपके प्रोटोटाइप के अनुसार एंटीना डिजाइन को जल्दी से अनुकूलित कर सकता है।

आरएफ एनेकोइक चैम्बर परीक्षण उपकरण

सही लचीला हेडफ़ोन एंटीना कैसे चुनें

कई हेडफोन खरीद इंजीनियर अक्सर मॉडल चुनते समय गलतियाँ करते हैं। आपूर्तिकर्ता सेवा अनुभव के वर्षों के आधार पर, यहां चार प्रमुख चयन मानदंड हैं:

1. ईयरफोन के भीतर उपलब्ध आंतरिक स्थान की पुष्टि को प्राथमिकता दें, और कैविटी की लंबाई, चौड़ाई, ऊंचाई और संरचना के 3डी चित्र प्रदान करें। हम अधिकतम एंटीना आयामों और स्वीकार्य झुकने वाले क्षेत्रों का आकलन करेंगे। मानक ऑफ-द-शेल्फ एंटेना सीधे न खरीदें, क्योंकि इससे सिग्नल प्रदर्शन खराब होने की अत्यधिक संभावना है।

2. पर्यावरणीय उपयोग लक्ष्यों को स्पष्ट रूप से परिभाषित करें। खेल और आउटडोर हेडफ़ोन को लक्षित करने वाले उत्पादों के लिए, मोड़ प्रतिरोध और कंपन प्रतिरोध के लिए अनुकूलित संस्करणों का चयन करें; निर्यात उत्पादों के लिए, लक्ष्य बाजार की पर्यावरण प्रमाणन आवश्यकताओं की पहले से पुष्टि करें।

3. आरएफ ट्यूनिंग समर्थन सेवाओं पर ध्यान दें - केवल एक लचीला हेडफ़ोन एंटीना खरीदने से उपयोगिता की गारंटी नहीं मिलती है! उचित एंटीना मिलान और ट्यूनिंग के बिना, सर्वोत्तम सामग्रियों के परिणामस्वरूप भी प्रदर्शन में कमी आ सकती है। केवल बिचौलिए के बजाय इन-हाउस आरएफ इंजीनियरों वाला निर्माता चुनें।

4. आधिकारिक ऑर्डर देने से पहले हमें परीक्षण के लिए एक नमूना भेजें। हम ग्राहक द्वारा ऑन-साइट परीक्षण के लिए प्रोटोटाइप एंटेना का उत्पादन करेंगे। सफल परीक्षण के बाद ही बड़े पैमाने पर उत्पादन शुरू होगा, जिससे विकास के जोखिम कम हो जाएंगे।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या इयरफ़ोन एंटीना कस्टम साइज़िंग का समर्थन करता है?

उत्तर: हाँ, हम अनुकूलन का समर्थन करते हैं। एक कारखाने के रूप में, हम ईयरफोन की आंतरिक संरचना के अनुसार बाहरी आयाम, लीड लंबाई और टर्मिनल प्रकार को ढाल और अनुकूलित कर सकते हैं। आप 2डी/3डी चित्र प्रदान कर सकते हैं, और हम डिज़ाइन का मूल्यांकन करेंगे और नमूने तैयार करेंगे।

Q2: इयरफ़ोन एंटेना के लिए न्यूनतम ऑर्डर मात्रा (MOQ) क्या है?

ए: कम MOQ के साथ मानक इन-स्टॉक ईयरफ़ोन एंटेना; कस्टम नमूने कम मात्रा में उपलब्ध हैं, और बड़े पैमाने पर उत्पादन ऑर्डर के लिए MOQ पर बातचीत की जा सकती है। पूछताछ के लिए बेझिझक हमारी बिक्री टीम से संपर्क करें।

Q3: क्या आप एंटीना आरएफ परीक्षण रिपोर्ट प्रदान कर सकते हैं?

उत्तर: हाँ. उत्पादों का प्रत्येक बैच फ़ैक्टरी परीक्षण डेटा के साथ आता है, और हम ग्राहक के अनुरोध पर तृतीय-पक्ष निरीक्षण रिपोर्ट भी प्रदान कर सकते हैं, जिससे दस्तावेज़ीकरण की पूर्ण पता लगाने की क्षमता सुनिश्चित होती है।

Q4: क्या ईयरफोन एंटीना ब्लूटूथ 5.3 मॉड्यूल के साथ संगत हो सकता है?

ए: पूरी तरह से संगत। लचीला हेडफ़ोन एंटीना मानक 2.4G ISM बैंड में संचालित होता है और ब्लूटूथ 5.0/5.1/5.2/5.3 ऑडियो मॉड्यूल की पूरी श्रृंखला के साथ संगत है।

Q5: उत्पाद निर्यात के लिए कौन से दस्तावेज़ उपलब्ध कराए जा सकते हैं?

ए: हम विभिन्न देशों में सीमा शुल्क निकासी आवश्यकताओं को पूरा करने के लिए प्रोफार्मा चालान, पैकिंग सूची, आरओएचएस और सीई रिपोर्ट, व्यापार लाइसेंस और अन्य दस्तावेज प्रदान कर सकते हैं।
