एफपीसी बनाम पीसीबी एंटेना: कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों के लिए मुख्य अंतर

एक कॉम्पैक्ट इलेक्ट्रॉनिक उपकरण के लिए एंटीना चुनने में उपलब्ध स्थान में फिट होने वाले घटक को ढूंढने से कहीं अधिक शामिल है। एंटीना को डिवाइस के पीसीबी लेआउट, संलग्नक, ऑपरेटिंग आवृत्ति और आसपास के घटकों के साथ काम करना चाहिए।

एम्बेडेड वायरलेस डिज़ाइन के लिए एफपीसी एंटेना और पीसीबी एंटेना दो विकल्प हैं। दोनों का उपयोग कॉम्पैक्ट इलेक्ट्रॉनिक्स में किया जा सकता है, लेकिन वे निर्माण, स्थापना आवश्यकताओं और वे विनिर्माण प्रक्रिया में कैसे फिट होते हैं, में भिन्न हैं।

IoT डिवाइस, टैबलेट, पहनने योग्य इलेक्ट्रॉनिक्स और वायरलेस टर्मिनल विकसित करने वाले इंजीनियरों के लिए, इन अंतरों को जल्दी समझने से प्रोटोटाइप के दौरान अनावश्यक डिज़ाइन परिवर्तनों से बचने में मदद मिल सकती है।

एफपीसी ऐन्टेना क्या है?

एक एफपीसी एंटीना एक लचीले मुद्रित सर्किट सब्सट्रेट पर एक प्रवाहकीय पैटर्न का उपयोग करता है। इसकी पतली संरचना इसे उपयुक्त संकीर्ण स्थानों में या इलेक्ट्रॉनिक बाड़े के अंदर कुछ घुमावदार सतहों पर स्थापित करने की अनुमति देती है।

यह तब उपयोगी हो सकता है जब मुख्य पीसीबी एंटीना के लिए पर्याप्त उपयुक्त स्थान प्रदान नहीं करता है या जब डिवाइस हाउसिंग को एक अलग माउंटिंग स्थिति की आवश्यकता होती है।

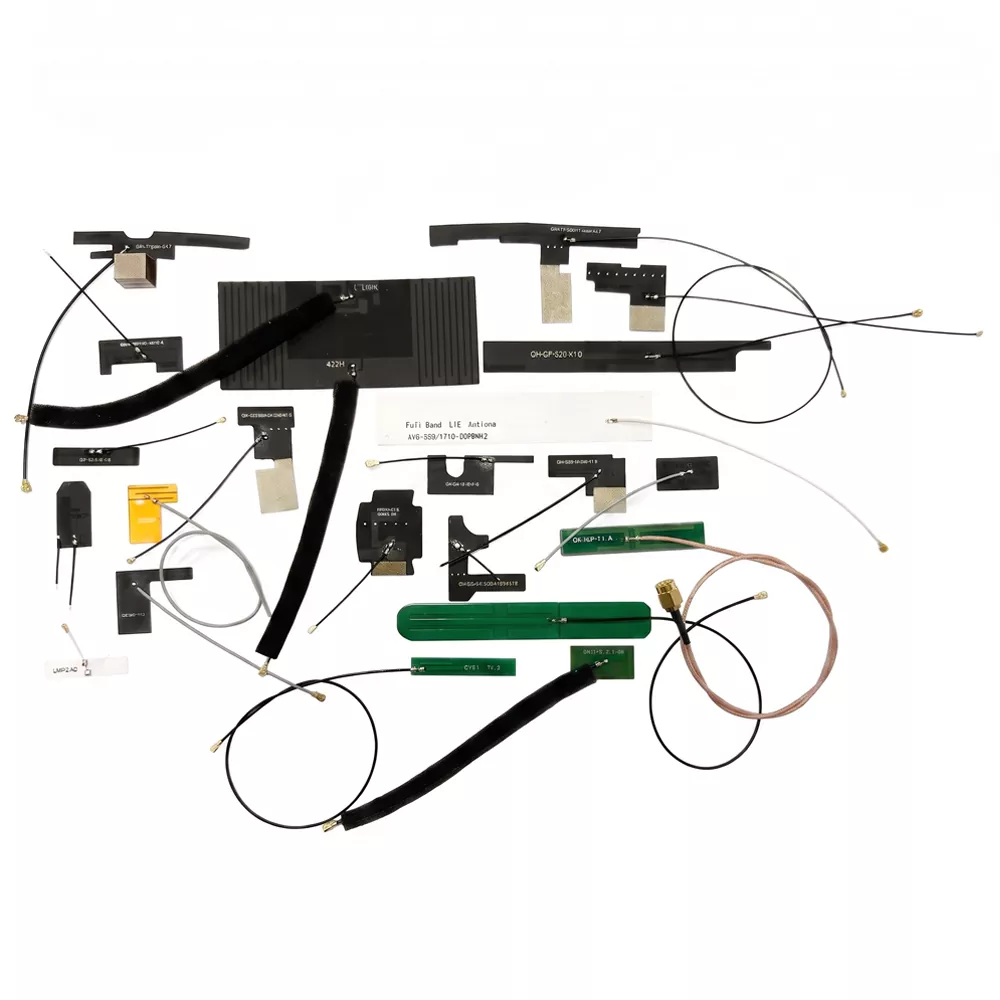

विशिष्ट अनुप्रयोगों में पहनने योग्य इलेक्ट्रॉनिक्स, हैंडहेल्ड टर्मिनल, पोर्टेबल डिवाइस और कॉम्पैक्ट IoT उपकरण शामिल हैं।एफपीसी एंटीना रेंजQianmu विभिन्न वायरलेस अनुप्रयोगों के लिए अंतर्निहित एंटीना समाधानों को शामिल करता है, जिसमें डिवाइस की आवश्यकताओं के अनुसार विशिष्टताओं का चयन किया जाता है।

एफपीसी एंटीना का मूल्यांकन करते समय, इंजीनियरों को इसके आयाम, ऑपरेटिंग आवृत्ति, केबल और कनेक्टर विकल्प, माउंटिंग विधि और आस-पास के धातु घटकों से निकासी की जांच करनी चाहिए।

पीसीबी एंटीना क्या है?

एक पीसीबी एंटीना एक मुद्रित सर्किट बोर्ड पर एक प्रवाहकीय पैटर्न द्वारा बनता है। डिज़ाइन के आधार पर, इसे मुख्य पीसीबी में एकीकृत किया जा सकता है या एक समर्पित बोर्ड पर रखा जा सकता है।

यह दृष्टिकोण एक अलग एंटीना घटक की आवश्यकता को कम कर सकता है जब सर्किट बोर्ड में विकिरण तत्व और इसकी आवश्यक निकासी के लिए पर्याप्त जगह होती है। इसे अक्सर वायरलेस मॉड्यूल, IoT नियंत्रक, स्मार्ट घरेलू उपकरण और अपेक्षाकृत स्थिर बोर्ड लेआउट वाले अन्य उत्पादों के लिए माना जाता है।

हालाँकि, एक पीसीबी एंटीना स्वचालित रूप से कम लागत वाला या बेहतर प्रदर्शन वाला विकल्प नहीं है। इसके परिणाम एंटीना ज्यामिति, ग्राउंड प्लेन, बोर्ड सामग्री, आस-पास के घटकों और अंतिम परिक्षेत्र पर निर्भर करते हैं।

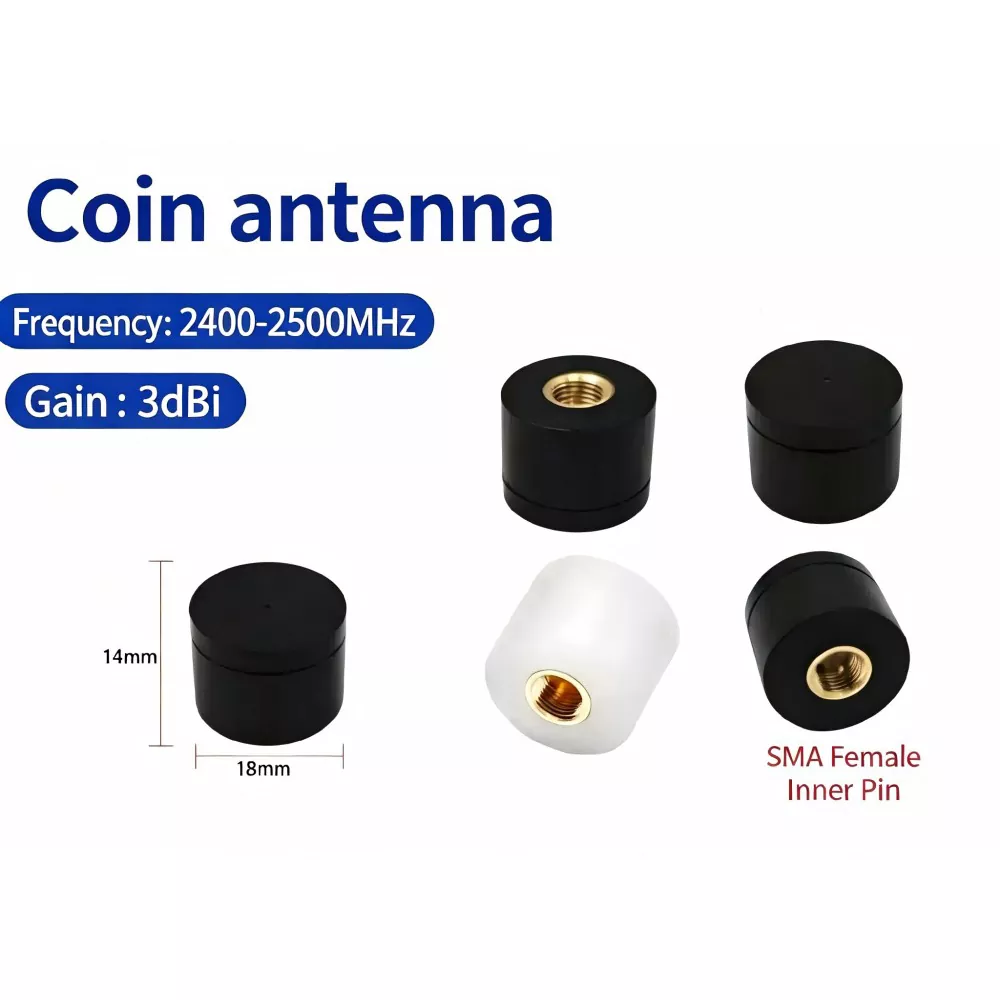

क़ियानमु काअंतर्निर्मित एंटीना समाधानविभिन्न डिवाइस संरचनाओं के लिए एफपीसी-आधारित और पीसीबी-एकीकृत दोनों दृष्टिकोण शामिल करें।

एफपीसी एंटीना बनाम पीसीबी एंटीना: मुख्य अंतर

व्यावहारिक अंतर यह है कि प्रत्येक एंटीना उत्पाद में कैसे फिट होता है। एक एफपीसी एंटीना प्लेसमेंट में अधिक स्वतंत्रता प्रदान करता है, जबकि एक पीसीबी एंटीना एकीकरण को सरल बना सकता है जब सर्किट बोर्ड इसके चारों ओर डिजाइन किया गया हो।

इच्छित डिवाइस में परीक्षण किए बिना कोई भी प्रकार बेहतर वायरलेस प्रदर्शन की गारंटी नहीं देता है।

1. स्थापना स्थान और यांत्रिक डिजाइन

उपलब्ध स्थान अक्सर आकलन करने वाला पहला कारक होता है।

एक एफपीसी एंटीना को एक बाड़े की दीवार के साथ या एक संकीर्ण आंतरिक क्षेत्र में रखा जा सकता है, बशर्ते एंटीना की मोड़ सीमाएं, बढ़ते स्थितियां और विद्युत आवश्यकताओं का सम्मान किया जाता है। यह उन उपकरणों में उपयोगी हो सकता है जहां बैटरी, डिस्प्ले और मेनबोर्ड अधिकांश उपलब्ध स्थान घेरते हैं।

एक पीसीबी एंटीना को सर्किट बोर्ड पर एक उपयुक्त क्षेत्र की आवश्यकता होती है। इसके लेआउट में विकिरण तत्व, ग्राउंड प्लेन और अन्य घटकों से निकासी का ध्यान रखना चाहिए।

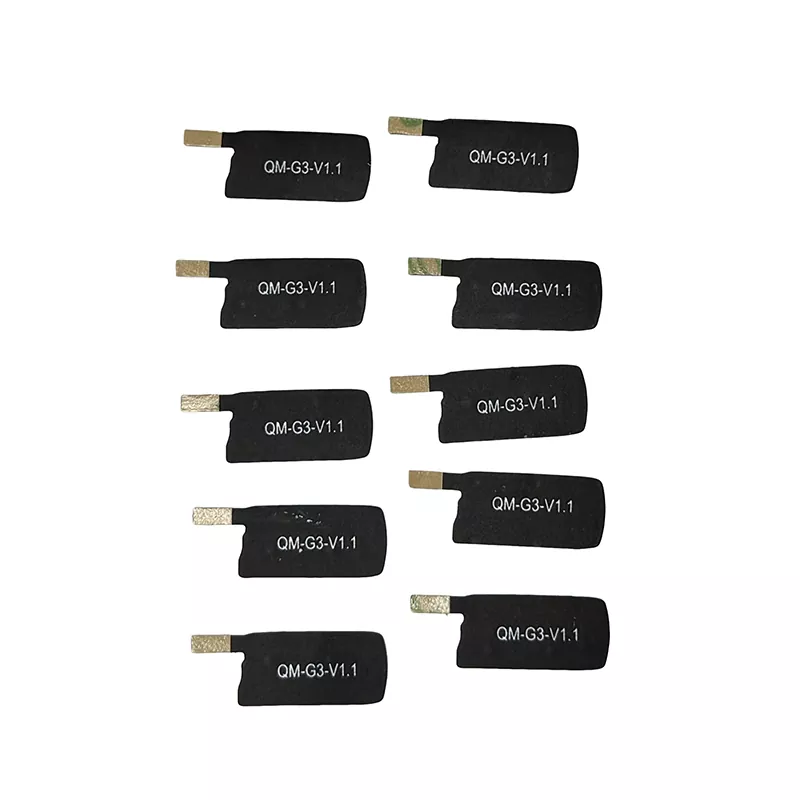

उदाहरण के लिए, कसकर पैक किए गए आंतरिक लेआउट वाला एक टैबलेट एक लचीले एंटीना के मूल्यांकन से लाभान्वित हो सकता है जिसे भीड़-भाड़ वाले क्षेत्रों से दूर रखा जा सकता है। क़ियानमु काअति पतली एफपीसी टैबलेट एंटीनाइस प्रकार के एकीकरण का आकलन करते समय समीक्षा करने के लिए एक प्रासंगिक उत्पाद है।

अंतिम विकल्प केवल एंटीना के आयामों के बजाय संपूर्ण यांत्रिक डिज़ाइन पर आधारित होना चाहिए।

2. आरएफ प्रदर्शन और सिग्नल स्थिरता

एक लचीला एंटीना स्वचालित रूप से मजबूत रिसेप्शन प्रदान नहीं करता है, और एक पीसीबी-एकीकृत एंटीना आवश्यक रूप से अधिक स्थिर नहीं होता है।

प्रदर्शन ऑपरेटिंग आवृत्ति, एंटीना ज्यामिति, प्रतिबाधा मिलान, ग्राउंड संदर्भ, संलग्नक सामग्री और आसपास के घटकों पर निर्भर करता है। बैटरियां, धातु ब्रैकेट, डिस्प्ले और केबल सभी स्थापित एंटीना को प्रभावित कर सकते हैं।

एंटीना चुनने से पहले, इंजीनियरों को निम्नलिखित मापदंडों की पुष्टि करनी चाहिए:

• ऑपरेटिंग आवृत्ति और आवश्यक बैंडविड्थ

• प्रतिबाधा और वीएसडब्ल्यूआर

• लाभ और विकिरण पैटर्न

• ग्राउंड प्लेन और एंटीना क्लीयरेंस

• कनेक्टर और फ़ीड केबल आवश्यकताएँ

• तैयार बाड़े में प्रदर्शन

कॉम्पैक्ट वायरलेस उपकरणों के लिए, वास्तविक स्थापना स्थिति में एंटीना का परीक्षण करना विशेष रूप से महत्वपूर्ण है। एक स्टैंडअलोन एंटीना से प्राप्त परिणाम एंटीना को अंतिम उत्पाद में असेंबल करने के बाद उसके प्रदर्शन का प्रतिनिधित्व नहीं कर सकते हैं।

3. विनिर्माण लागत और संयोजन

कुल लागत संपूर्ण डिवाइस डिज़ाइन पर निर्भर करती है, न कि केवल एंटीना की कीमत पर।

एक पीसीबी एंटीना मौजूदा बोर्ड लेआउट में फिट होने पर अलग-अलग घटकों और असेंबली चरणों को कम कर सकता है। हालाँकि, यदि डिज़ाइन में पीसीबी आयाम, रूटिंग या घटक प्लेसमेंट में बदलाव की आवश्यकता है, तो वे परिवर्तन विकास कार्य को बढ़ा सकते हैं।

एफपीसी एंटीना एक अलग घटक है और इसके लिए अतिरिक्त फिक्सिंग सामग्री, एक केबल या एक कनेक्टर की आवश्यकता हो सकती है। फिर भी यह अधिक व्यावहारिक हो सकता है जब यह एक प्रमुख पीसीबी या बाड़े के रीडिज़ाइन से बचता है।

ओईएम परियोजनाओं के लिए, निम्नलिखित लागतों की तुलना करें:

• एंटीना निर्माण

• पीसीबी और संलग्नक संशोधन

• केबल, कनेक्टर और माउंटिंग सामग्री

• संयोजन एवं निरीक्षण

• प्रोटोटाइप परीक्षण और आरएफ ट्यूनिंग

• उत्पादन की मात्रा और अपेक्षित मांग

समान तकनीकी आवश्यकताओं के आधार पर कोटेशन का अनुरोध करना दो प्रौद्योगिकियों को उनके मूल घटक कीमतों के आधार पर आंकने की तुलना में अधिक उपयोगी तुलना प्रदान करता है।

4. कौन सा एंटीना आपके अनुप्रयोग के लिए उपयुक्त है?

उपयुक्त डिज़ाइन डिवाइस की भौतिक संरचना और वायरलेस आवश्यकताओं पर निर्भर करता है।

पहनने योग्य और पोर्टेबल उपकरण:एक एफपीसी एंटीना तब मूल्यांकन के लायक हो सकता है जब घेरा घुमावदार हो या आंतरिक लेआउट कठोर एंटीना संरचना के लिए सीमित स्थान छोड़ता हो।

स्मार्ट होम और IoT उत्पाद:दोनों विकल्प उपयुक्त हो सकते हैं. निर्णय वायरलेस मानक, बोर्ड लेआउट, संलग्नक और असेंबली प्रक्रिया पर निर्भर करता है।

औद्योगिक वायरलेस उपकरण:जब बोर्ड लेआउट ठीक हो और पर्याप्त क्लीयरेंस उपलब्ध हो तो एक पीसीबी एंटीना अच्छी तरह से काम कर सकता है। जब माउंटिंग स्थान प्रतिबंधित हो तो एफपीसी एंटीना उपयोगी हो सकता है।

टैबलेट और हैंडहेल्ड टर्मिनल:एक लचीला एंटीना अतिरिक्त स्थिति विकल्प प्रदान कर सकता है, खासकर जब आंतरिक संरचना भीड़भाड़ वाली हो। अंतिम विकल्प के लिए अभी भी आरएफ सत्यापन की आवश्यकता है।

क़ियानमु काउत्पाद रेंजइसमें विभिन्न वायरलेस अनुप्रयोगों के लिए आंतरिक और बाहरी एंटीना श्रेणियां शामिल हैं। डिवाइस चित्रों के साथ-साथ उपलब्ध उत्पाद संरचनाओं की समीक्षा करने से उचित विकल्पों को सीमित करने में मदद मिल सकती है।

5. कस्टम एंटीना के लिए क्या जानकारी आवश्यक है?

कोटेशन या प्रोटोटाइप का अनुरोध करने से पहले, इच्छित एप्लिकेशन का मुख्य विवरण तैयार करें:

1. आवृत्ति बैंड:आवश्यक ऑपरेटिंग आवृत्तियों और वायरलेस मानकों को निर्दिष्ट करें।

2. उपलब्ध आयाम:अधिकतम एंटीना आकार और उपलब्ध स्थापना क्षेत्र प्रदान करें।

3. डिवाइस संरचना:पीसीबी चित्र, बाड़े के आयाम और आस-पास के धातु घटकों या बैटरियों की स्थिति साझा करें।

4. आरएफ आवश्यकताएँ:लक्ष्य प्रतिबाधा, बैंडविड्थ, वीएसडब्ल्यूआर, लाभ और अन्य लागू प्रदर्शन मानदंडों की पहचान करें।

5. कनेक्शन विधि:पुष्टि करें कि क्या डिज़ाइन को सीधे पीसीबी कनेक्शन, समाक्षीय केबल, आईपीईएक्स कनेक्टर या किसी अन्य इंटरफ़ेस की आवश्यकता है।

6. परीक्षण आवश्यकताएँ:किसी भी आवश्यक आरएफ माप या उत्पाद-स्तरीय सत्यापन को निर्दिष्ट करें।

7. उत्पादन योजना:प्रोटोटाइप मात्रा, अपेक्षित ऑर्डर मात्रा और विकास कार्यक्रम प्रदान करें।

ये विवरण यह निर्धारित करने में मदद करते हैं कि एफपीसी एंटीना, पीसीबी एंटीना, या कोई अन्य अंतर्निहित एंटीना संरचना परियोजना के लिए उपयुक्त है या नहीं।

अक्सर पूछे जाने वाले प्रश्नों

क्या एफपीसी एंटीना पीसीबी एंटीना से बेहतर है?

हर एप्लिकेशन में नहीं. एफपीसी एंटेना भौतिक प्लेसमेंट में अधिक लचीलापन प्रदान करते हैं, जबकि पीसीबी एंटेना एकीकरण को सरल बना सकते हैं जब बोर्ड लेआउट पर्याप्त स्थान प्रदान करता है। सही विकल्प डिवाइस संरचना और आरएफ आवश्यकताओं पर निर्भर करता है।

क्या एफपीसी और पीसीबी एंटेना वाई-फाई और ब्लूटूथ का समर्थन कर सकते हैं?

हाँ। दोनों को 2.4 गीगाहर्ट्ज उत्पादों सहित वाई-फाई और ब्लूटूथ अनुप्रयोगों के लिए डिज़ाइन किया जा सकता है। अनुकूलता ऐन्टेना डिज़ाइन, बैंडविड्थ, मिलान और स्थापना स्थितियों पर निर्भर करती है।

क्या पीसीबी एंटीना की कीमत हमेशा कम होती है?

नहीं, एक पीसीबी एंटीना अलग-अलग घटकों और असेंबली कार्य को कम कर सकता है, लेकिन पीसीबी रीडिज़ाइन से विकास लागत बढ़ सकती है। एक एफपीसी एंटीना तब अधिक किफायती हो सकता है जब यह मेनबोर्ड या बाड़े में बड़े बदलावों से बचता है।

अंतर्निर्मित एंटीना के प्रदर्शन को क्या प्रभावित करता है?

ऑपरेटिंग आवृत्ति, एंटीना ज्यामिति, ग्राउंड प्लेन, प्रतिबाधा मिलान, बाड़े की सामग्री और आस-पास के घटक सभी प्रदर्शन को प्रभावित कर सकते हैं। तैयार डिवाइस में परीक्षण आवश्यक है.

क्या कियानमु एक अनुकूलित एफपीसी एंटीना प्रदान कर सकता है?

कियानमु का एफपीसी एंटीना पृष्ठ उपलब्ध अनुकूलन विकल्पों का वर्णन करता है, जिसमें आयाम, आवृत्ति, कनेक्टर, केबल और इंस्टॉलेशन विधियां शामिल हैं। परियोजना की आरएफ और यांत्रिक आवश्यकताओं के अनुरूप अंतिम विशिष्टताओं की पुष्टि की जानी चाहिए।

एफपीसी और पीसीबी एंटेना के बीच चयन करना

एफपीसी एंटीना और पीसीबी एंटीना के बीच निर्णय डिवाइस लेआउट, ऑपरेटिंग आवृत्ति और आवश्यक वायरलेस प्रदर्शन से शुरू होना चाहिए। स्थापना लचीलेपन, संयोजन चरणों और कुल विकास लागत का एक साथ मूल्यांकन किया जाना चाहिए।

कॉम्पैक्ट इलेक्ट्रॉनिक उत्पादों के लिए, एंटीना की स्थिति की जल्दी पुष्टि करना और उसके इच्छित घेरे में डिज़ाइन का परीक्षण करना बाद में विकास में होने वाले परिहार्य परिवर्तनों को कम कर सकता है।

उपयुक्त विकल्प का मूल्यांकन करने के लिए, अपनी डिवाइस आवश्यकताओं के साथ कियानमु के एफपीसी एंटीना समाधान और अन्य अंतर्निहित एंटीना विकल्पों की समीक्षा करें।
