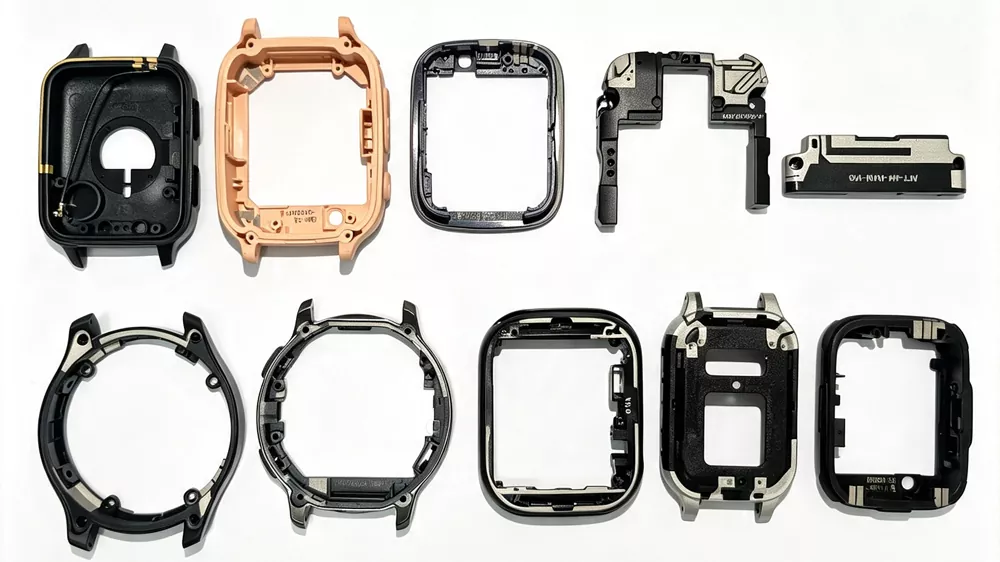

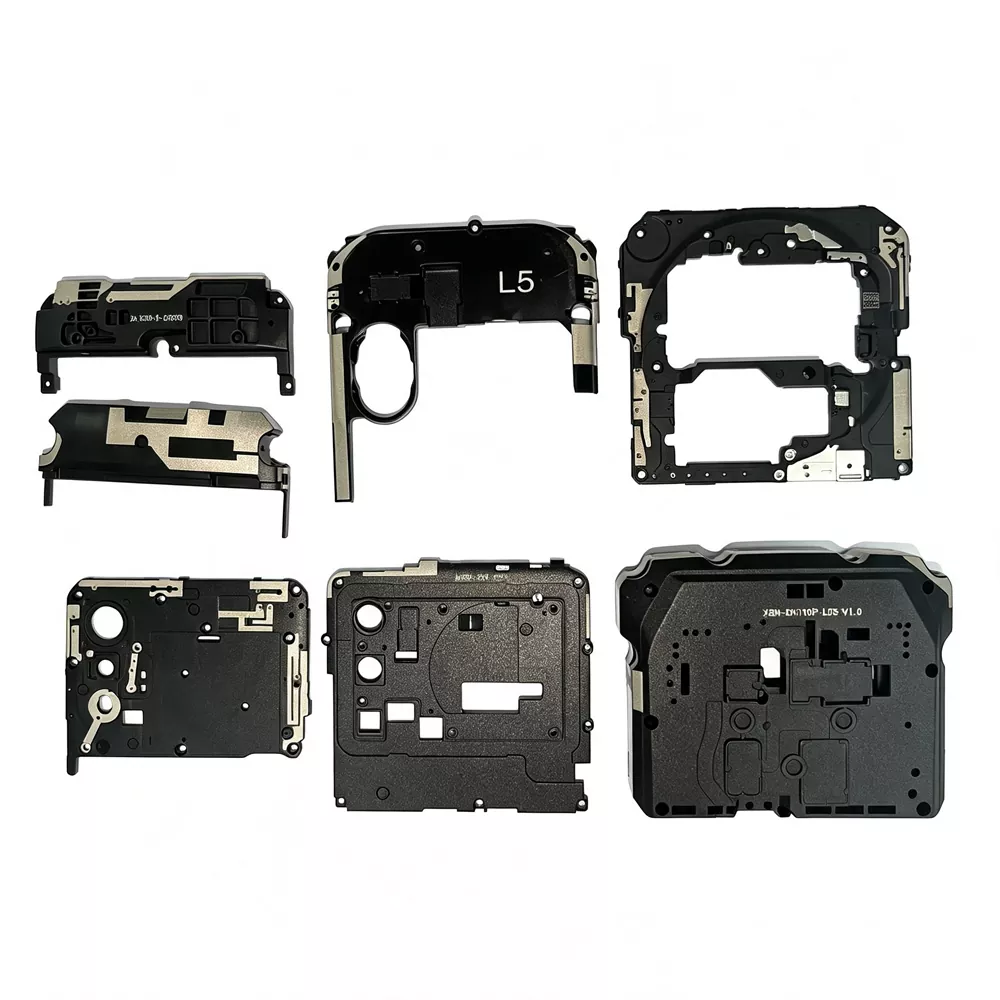

एलडीएस एंटीना

एलडीएस एंटीना (लेजर डायरेक्ट स्ट्रक्चरिंग एंटीना) एक 3डी-एमआईडी-आधारित आरएफ संरचना है जो इंजेक्शन-मोल्डेड प्लास्टिक सब्सट्रेट्स पर लेजर सक्रियण लागू करके निर्मित होती है, इसके बाद प्रवाहकीय एंटीना निशान बनाने के लिए चयनात्मक रासायनिक चढ़ाना किया जाता है।

यह प्रक्रिया प्रवाहकीय पैटर्न को सीधे त्रि-आयामी आवास घटकों पर परिभाषित करने में सक्षम बनाती है, जहां एंटीना ज्यामिति को एक अलग आरएफ भाग के रूप में इकट्ठा करने के बजाय यांत्रिक संरचना में एम्बेड किया जाता है।

पारंपरिक मुद्रांकित या शीट मेटल एंटेना के विपरीत, जिन्हें डिवाइस के अंदर अलग से माउंटिंग की आवश्यकता होती है, एलडीएस एंटीना विकिरण संरचना को बाड़े या आंतरिक प्लास्टिक फ्रेम में एकीकृत करता है, जिससे एंटीना पथ को परिभाषित विद्युत विशेषताओं को बनाए रखते हुए जटिल 3 डी ज्यामिति का पालन करने की अनुमति मिलती है।

सिस्टम के नजरिए से, एलडीएस तकनीक 3डी-एमआईडी (थ्री-डायमेंशनल मोल्डेड इंटरकनेक्ट डिवाइस) से संबंधित है, जहां एक एकल मोल्डेड घटक लेजर-सक्रिय सतहों के चयनात्मक धातुकरण के माध्यम से संरचनात्मक, प्रवाहकीय और आवास कार्यों को जोड़ सकता है।

काम के सिद्धांत

एलडीएस एंटेना की निर्माण प्रक्रिया को चार मुख्य चरणों में विभाजित किया जा सकता है:

चरण 1 - इंजेक्शन मोल्डिंग: एलडीएस-विशिष्ट कार्यात्मक प्लास्टिक (विशेष धातु-कार्बनिक मिश्रित योजक युक्त) का उपयोग करके, इंजेक्शन मोल्डिंग के माध्यम से एक त्रि-आयामी प्लास्टिक ब्रैकेट या आवास का उत्पादन किया जाता है।

चरण 2 - लेजर सक्रियण: कंप्यूटर प्रवाहकीय पैटर्न के प्रक्षेपवक्र के अनुसार लेजर की गति को नियंत्रित करता है, लेजर को त्रि-आयामी प्लास्टिक घटक की सतह पर प्रक्षेपित करता है और सेकंड के भीतर सर्किट पैटर्न को सक्रिय करता है। लेजर द्वारा विकिरणित क्षेत्रों में, एडिटिव्स सक्रिय हो जाते हैं, जिससे सूक्ष्म रूप से खुरदरी सतह बन जाती है जो धातु के जमाव के लिए अनुकूल होती है।

चरण 3 - रासायनिक चढ़ाना: सक्रिय प्लास्टिक भागों को रासायनिक चढ़ाना स्नान में रखें, जहां तांबा, निकल और सोना जैसी धातुएं सक्रिय क्षेत्रों पर चुनिंदा रूप से जमा हो जाती हैं, जिससे प्रवाहकीय निशान बनते हैं।

चरण 4 - असेंबली और परीक्षण: एंटीना सर्किट के लिए एलडीएस आवास स्प्रिंग संपर्कों, पिन या बी2बी कनेक्टर के माध्यम से पीसीबी मदरबोर्ड से विद्युत रूप से जुड़ा हुआ है। नेटवर्क विश्लेषक का उपयोग करके पूर्ण निरीक्षण के बाद, असेंबली वितरित की जाती है।

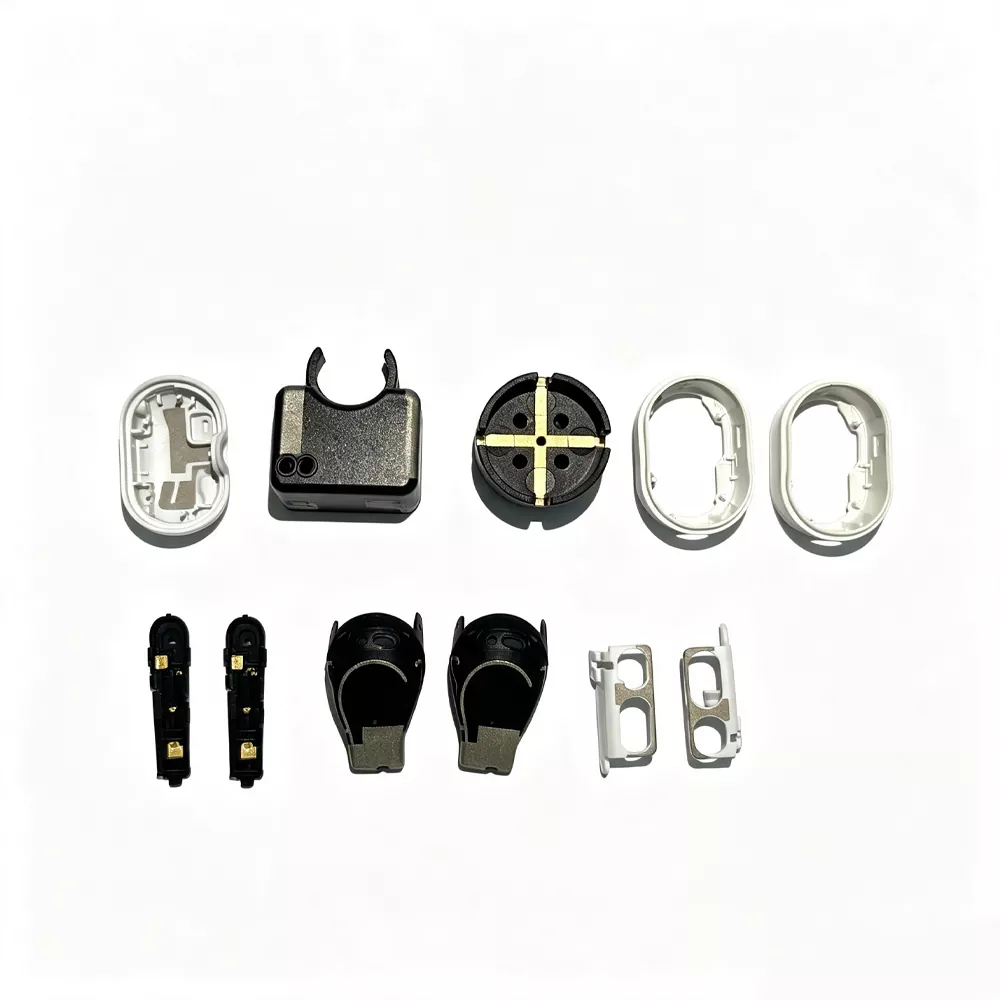

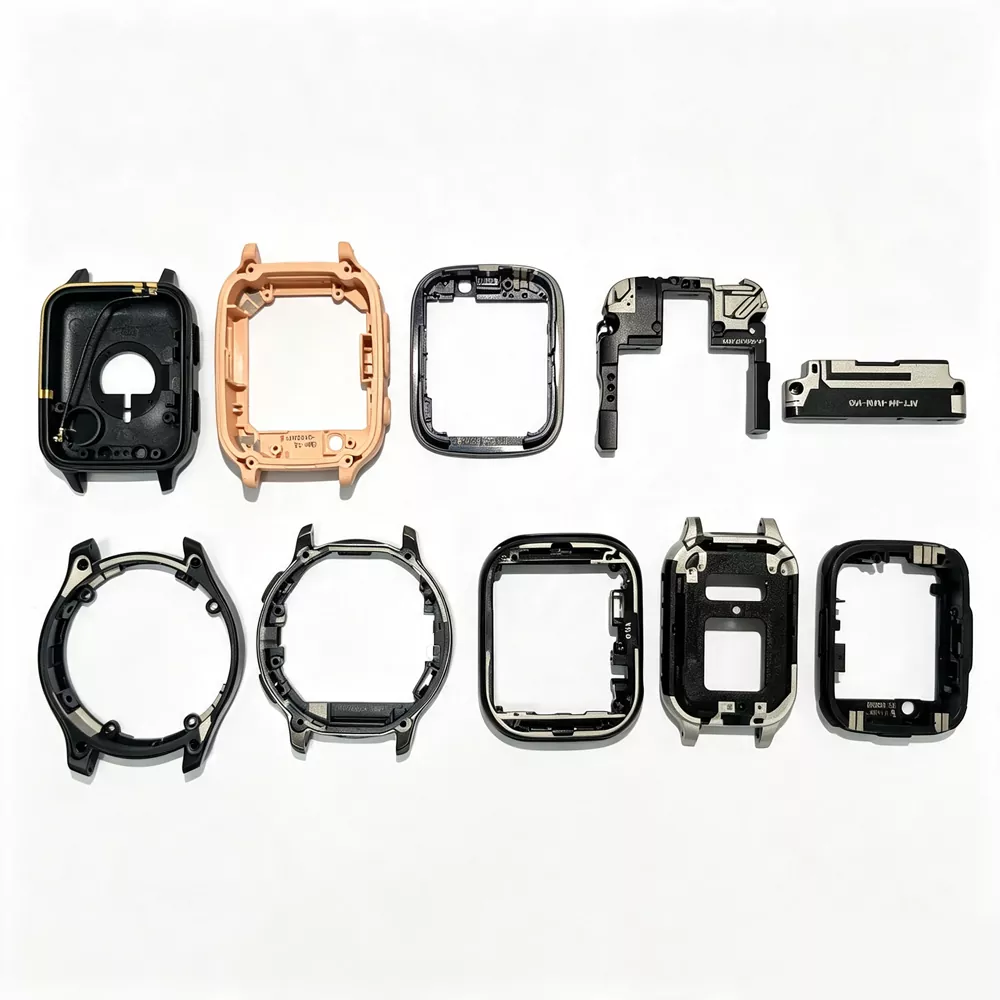

लागू उपकरण

एलडीएस एंटीना तकनीक का व्यापक रूप से कई उद्योगों और वायरलेस अनुप्रयोगों में उपयोग किया जाता है:

मुख्य विक्रय बिंदु

1. उच्च स्थान एकीकरण क्षमता

एलडीएस एंटेना को सीधे डिवाइस हाउसिंग या संरचनात्मक ब्रैकेट में एकीकृत किया जा सकता है, जिससे आरएफ प्रदर्शन से समझौता किए बिना पतले उत्पाद डिजाइन सक्षम हो सकते हैं। प्लास्टिक सब्सट्रेट्स पर सटीक 3डी पैटर्निंग के माध्यम से एंटीना क्लीयरेंस हासिल किया जाता है, जो इसे कॉम्पैक्ट मल्टी-बैंड वायरलेस उपकरणों के लिए उपयुक्त बनाता है।

2. उत्पादन स्थिरता और प्रक्रिया स्थिरता

लेजर संरचना उच्च पुनरावृत्ति और स्थिर पैटर्न रिज़ॉल्यूशन प्रदान करती है, जो इसे निरंतर उत्पादन वातावरण के लिए उपयुक्त बनाती है। प्रत्येक इकाई को आम तौर पर आरएफ परीक्षण के माध्यम से मान्य किया जाता है, जिसमें डिजाइन लक्ष्यों के भीतर मिलान प्रदर्शन सुनिश्चित करने के लिए एस11 जैसे प्रमुख मापदंडों को सत्यापित किया जाता है।

3. आंतरिक आरएफ हस्तक्षेप कम हो गया

चूंकि प्रवाहकीय पैटर्न सीधे डिवाइस हाउसिंग पर बनते हैं, एलडीएस संरचनाएं आंतरिक तारों पर निर्भरता को कम करती हैं और बाड़े के अंदर आस-पास के धातु घटकों के कारण होने वाले हस्तक्षेप को कम करती हैं।

4. मल्टी-बैंड एंटीना एकीकरण क्षमता

एकाधिक कार्यात्मक एंटेना (एलटीई / जीएसएम / वाई-फाई / ब्लूटूथ / जीएनएसएस) को एक 3डी सब्सट्रेट पर एकीकृत किया जा सकता है, जिससे समग्र घटक संख्या कम हो जाती है और सिस्टम-स्तरीय आरएफ वास्तुकला सरल हो जाती है।

5. लचीली 3डी आरएफ डिजाइन क्षमता

एलडीएस तकनीक घुमावदार सतहों पर जटिल प्रवाहकीय ज्यामिति के कार्यान्वयन का समर्थन करती है, जो विभिन्न आवृत्ति बैंडों में परिभाषित आरएफ बाधाओं को बनाए रखते हुए एंटीना लेआउट को यांत्रिक आकृति का पालन करने की अनुमति देती है।

तकनीकी निर्देश

लेजर उत्कीर्णन प्रक्रिया और सावधानियां

(1) प्रवाहकीय सर्किट डिजाइन पर नोट्स

① एलडीएस 3डी सबस्ट्रेट्स पर ट्रेस रूटिंग को बार-बार तेज-कोण संक्रमण से बचना चाहिए। बहु-चेहरे संरचनाओं पर, आसन्न सतहों पर निरंतर रूटिंग आम तौर पर प्रक्रिया स्थिरता और चढ़ाना एकरूपता में सुधार करती है, खासकर बड़े आवासों में।

② डिजाइन रिज़ॉल्यूशन और सब्सट्रेट ज्यामिति के आधार पर न्यूनतम लेजर-परिभाषित ट्रेस चौड़ाई आमतौर पर 0.2 मिमी के आसपास होती है।

③ इलेक्ट्रोकेमिकल जमाव के दौरान प्लेटिंग ब्रिज के निर्माण के जोखिम को कम करने के लिए आसन्न प्रवाहकीय निशानों के बीच न्यूनतम दूरी आमतौर पर 0.5 मिमी से ऊपर रखी जाती है।

④ प्रवाहकीय क्षेत्रों और बाड़े की सीमाओं के बीच निकासी को आम तौर पर उप-मिलीमीटर पैमाने पर नियंत्रित किया जाता है। लेजर प्रसंस्करण के दौरान किनारे के संदूषण को कम करने के लिए आमतौर पर गुहा की दीवारों के पास लगभग 1-2 मिमी की बफर दूरी लागू की जाती है।

⑤ सतह ज्यामिति प्लेटिंग व्यवहार को प्रभावित करती है। समतल क्षेत्र अधिक स्थिर लेजर सक्रियण और कोटिंग स्थिरता प्रदान करते हैं, जबकि घुमावदार सतहें कोणीय एक्सपोज़र अंतर के कारण मोटाई और आसंजन में भिन्नता ला सकती हैं।

⑥ लेजर संरचना के बाद, धातुकरण से पहले ऑक्सीकरण और सतह संदूषण को कम करने के लिए भागों को सीधे इलेक्ट्रोप्लेटिंग में स्थानांतरित किया जाता है।

(2)प्लेटिंग और कोटिंग से पहले एलडीएस उत्पाद भंडारण आवश्यकताएँ

① लेजर-सक्रिय भागों को नियंत्रित आर्द्रता स्थितियों (आमतौर पर 60% आरएच से नीचे) में संग्रहित किया जाना चाहिए और सतह ऑक्सीकरण जोखिम को कम करने के लिए प्रक्रिया प्रवाह की अनुमति मिलते ही प्लेटिंग में स्थानांतरित किया जाना चाहिए।

② लेजर-संसाधित सतहों के साथ सीधे संपर्क से बचा जाता है, क्योंकि संदूषण बाद में धातु जमाव की गुणवत्ता को प्रभावित कर सकता है।

③ स्थितिगत स्थिरता बनाए रखने और सतह की क्षति या सूक्ष्म खरोंच को रोकने के लिए हैंडलिंग और परिवहन के दौरान समर्पित ट्रे या फिक्स्चर का उपयोग किया जाता है।

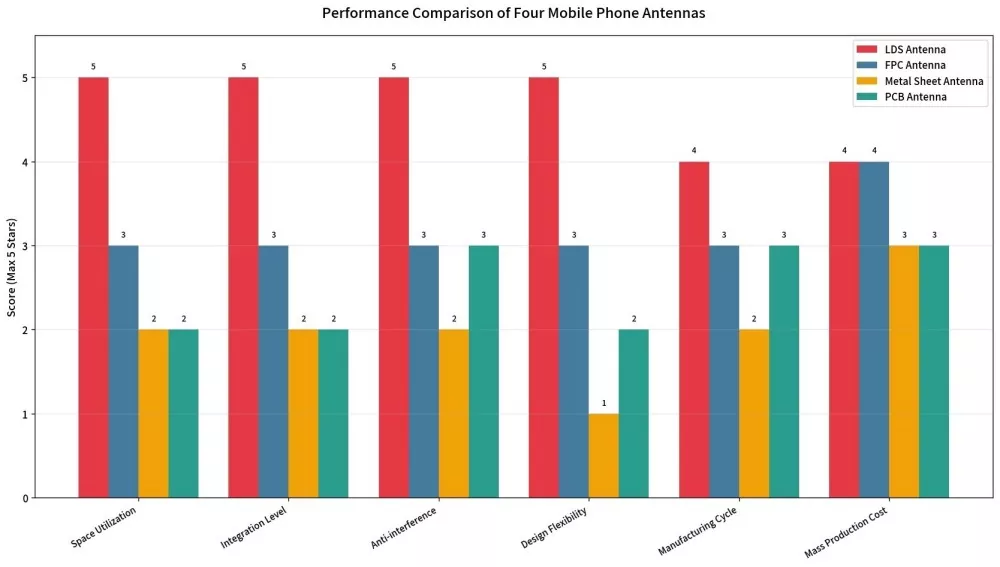

साथवालों के साथ तुलना करें

गुणवत्ता नियंत्रण प्रक्रिया

1. आने वाली सामग्री का निरीक्षण: विशेष रूप से एलडीएस के लिए डिज़ाइन किए गए प्लास्टिक कणों में धातु योजक सामग्री का परीक्षण

2. इंजेक्शन मोल्डिंग नियंत्रण: आयामी सटीकता ±0.05 मिमी

3. लेजर मार्किंग: सर्किट अखंडता के लिए एओआई स्वचालित ऑप्टिकल निरीक्षण

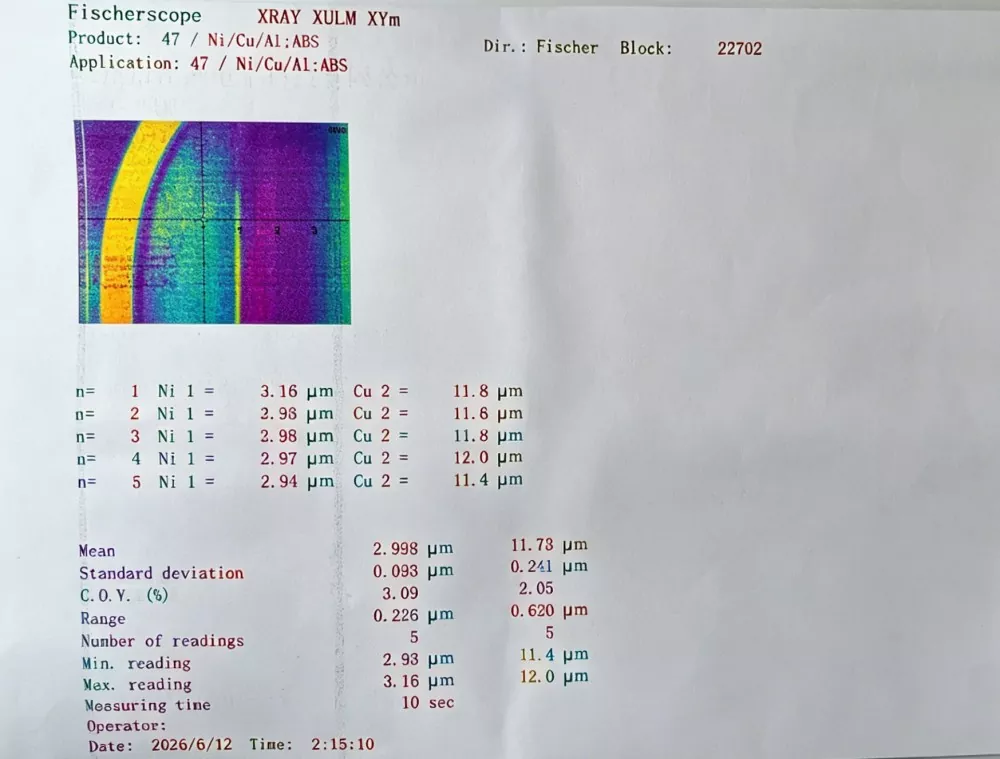

4. रासायनिक चढ़ाना: कोटिंग मोटाई एकरूपता निरीक्षण (तांबे की परत ≥ 5 माइक्रोन, निकल/सोने की परत ≥ 0.1 माइक्रोन)

5. आरएफ परीक्षण: नेटवर्क विश्लेषक S11, VSWR, लाभ और दक्षता का पूर्ण निरीक्षण करता है।

6. विश्वसनीयता नमूना निरीक्षण: सौ ग्रिड सर्व-समावेशी आसंजन परीक्षण

एक विश्वसनीय आपूर्तिकर्ता के रूप में, हमारे उत्पादों का प्रत्येक बैच एक परीक्षण रिपोर्ट के साथ आता है जिसे संबंधित कच्चे माल के बैच में खोजा जा सकता है।

एलडीएस एंटीना उत्पाद कैसे चुनें

1. फ़्रीक्वेंसी बैंड आवश्यकताएँ देखें

स्पष्ट रूप से निर्दिष्ट करें कि डिवाइस को किस संचार आवृत्ति बैंड का समर्थन करने की आवश्यकता है - 2जी/3जी/4जी/5जी सब-6GHz, वाई-फाई 2.4जी/5जी/6ई, जीपीएस/जीएनएसएस, ब्लूटूथ, एनएफसी, और अन्य। अलग-अलग फ़्रीक्वेंसी बैंड अलग-अलग एंटीना रूटिंग डिज़ाइन के अनुरूप होते हैं।

2. स्थापना स्थान की जाँच करें

- क्या डिवाइस हाउसिंग में पर्याप्त एलडीएस लेआउट स्थान है?

- क्या एंटीना को 3डी घुमावदार सतह के साथ रूटिंग का पालन करने की आवश्यकता है? ठीक यहीं पर एलडीएस उत्कृष्टता प्राप्त करता है।

3. सब्सट्रेट चयन की जाँच करें

एलडीएस एंटेना के लिए सब्सट्रेट सामग्री एलडीएस-विशिष्ट कार्यात्मक प्लास्टिक होनी चाहिए। सामान्य विकल्पों में पीसी, एबीएस, पीसी+एबीएस और एलसीपी शामिल हैं। तापमान प्रतिरोध, ढांकता हुआ स्थिरांक और यांत्रिक शक्ति के संदर्भ में विभिन्न सामग्रियों के अपने फायदे और नुकसान हैं।

4. लीड समय और न्यूनतम ऑर्डर मात्रा की जांच करें।

एक निर्माता के रूप में, हम पेशकश करते हैं:

- नमूना चरण: 10 फास्ट प्रोटोटाइप

- छोटा बैच: 100-1,000 पीसी, 2 सप्ताह की डिलीवरी

- बड़े पैमाने पर उत्पादन: गारंटीकृत डिलीवरी समय के साथ मासिक क्षमता 100,000 इकाइयों से अधिक है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: एलडीएस एंटीना और एफपीसी एंटीना के बीच क्या अंतर है?

ए: एफपीसी एंटीना डिवाइस के अंदर स्थापित एक लचीला सर्किट समाधान है, जिसके लिए समर्पित प्लानर स्थान की आवश्यकता होती है। एकएलडीएस एंटीनाडिवाइस हाउसिंग या ब्रैकेट पर सीधे लेजर-संरचित है, जिससे 3डी सतहों पर बेहतर अनुकूलन और बेहतर स्थान उपयोग की अनुमति मिलती है। यह पारंपरिक एफपीसी समाधानों की तुलना में उच्च एकीकरण क्षमता और मजबूत हस्तक्षेप-विरोधी प्रदर्शन भी प्रदान करता है।

प्रश्न: अनुकूलन के लिए न्यूनतम ऑर्डर मात्रा क्या है?

उत्तर: नमूना चरण के दौरान किसी न्यूनतम आदेश मात्रा की आवश्यकता नहीं है। हम नमूना अनुरोधों, 100 पीसी से शुरू होने वाले छोटे-बैच उत्पादन और ग्राहकों की आवश्यकताओं के आधार पर बड़ी मात्रा के ऑर्डर का समर्थन करते हैं। एक प्रत्यक्ष कारखाने के रूप में, हम विभिन्न परियोजना चरणों में लचीला उत्पादन समर्थन प्रदान करते हैं।

प्रश्न: अनुकूलन के लिए कौन सी जानकारी आवश्यक है?

उ: ग्राहक डिवाइस के 3डी सीएडी चित्र (एसटीईपी या आईजीएस प्रारूप), लक्ष्य आवृत्ति बैंड, पीसीबी लेआउट और कनेक्टर प्रकार प्रदान कर सकते हैं। हमारी इंजीनियरिंग टीम रूटिंग डिज़ाइन, सिमुलेशन ऑप्टिमाइज़ेशन और प्रोटोटाइप सत्यापन का काम संभालेगी।

प्रश्न: क्या यह तकनीक 5G मिलीमीटर-वेव अनुप्रयोगों का समर्थन कर सकती है?

उत्तर: हाँ. यह तकनीक सब-6 गीगाहर्ट्ज़ और मिलीमीटर-वेव फ़्रीक्वेंसी बैंड दोनों के लिए एंटीना डिज़ाइन का समर्थन करती है। अंतिम समाधान को डिवाइस संरचना, उपलब्ध स्थान और आवश्यक आवृत्ति प्रदर्शन के अनुसार अनुकूलित किया जाएगा।

प्रश्न: एंटीना का सेवा जीवन क्या है?

उत्तर: विश्वसनीयता परीक्षण से पता चलता है कि -40℃ से +85℃ तक 100 थर्मल चक्रों और 168 घंटों के लिए 85℃/85% आरएच पर उच्च तापमान/उच्च आर्द्रता परीक्षण के बाद, प्रदर्शन में गिरावट 5% से नीचे रहती है जबकि आसंजन स्थिर रहता है। डिज़ाइन की गई सेवा का जीवन 10 वर्ष से अधिक हो सकता है।

प्रश्न: क्या आप एंटीना ट्यूनिंग सहायता प्रदान कर सकते हैं?

उत्तर: हाँ. हम सिमुलेशन, प्रोटोटाइपिंग और सिस्टम-स्तरीय अनुकूलन सहित संपूर्ण ट्यूनिंग सेवाएं प्रदान करते हैं, जिससे उत्पादों को सीटीए, सीई और एफसीसी जैसी प्रमाणन आवश्यकताओं को पूरा करने में मदद मिलती है।
