स्प्रिंग ऐन्टेना
एक पेशेवर आपूर्तिकर्ता के रूप में, कियानमु कम्युनिकेशन अनुकूलित उच्च-सटीक हेलिकल स्प्रिंग एंटीना सेवाएं प्रदान करता है। प्रीमियम सामग्री से बना है। कार्बन स्टील निकल-प्लेटेड फॉस्फोर कांस्य से बना है, इसमें असाधारण चालकता और संक्षारण प्रतिरोध है। हम भरोसेमंद हैं। चीन निर्माता हम प्रोटोटाइप से लेकर बड़े पैमाने पर उत्पादन तक वन-स्टॉप समाधान प्रदान करते हैं, जिसका व्यापक रूप से IoT, रिमोट कंट्रोल और वायरलेस संचार मॉड्यूल में उपयोग किया जाता है।

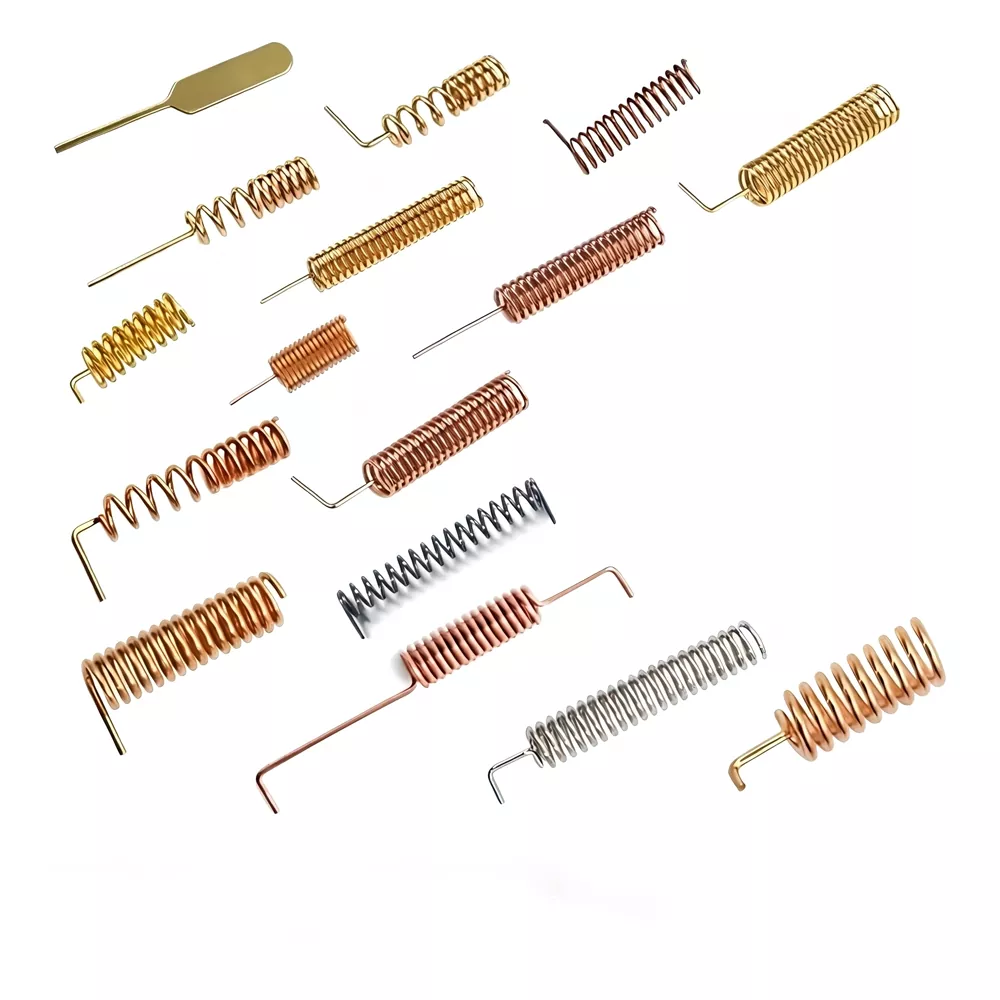

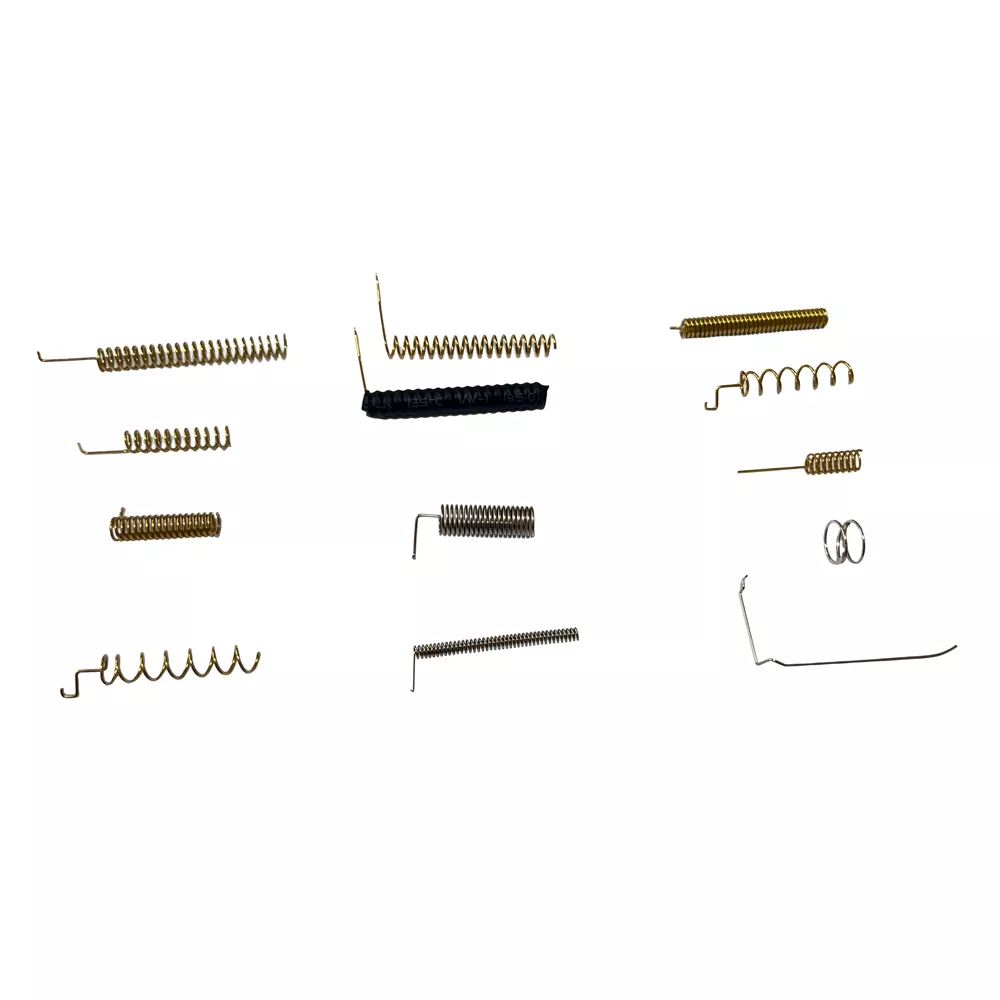

स्प्रिंग एंटीना (जिसे हेलिकल एंटीना के रूप में भी जाना जाता है) एक एंटीना संरचना है जिसमें एक धातु कंडक्टर को सर्पिल स्प्रिंग आकार में लपेटा जाता है, जो सिग्नल ट्रांसमिशन के लिए माध्यम के रूप में हेलिकल रूप से कॉन्फ़िगर धातु कंडक्टर का उपयोग करता है। इसमें 50-ओम प्रतिबाधा डिज़ाइन है और इसमें तीन मुख्य घटक होते हैं: एक आंतरिक तांबे का तार (संकेतों को प्रसारित करने और प्राप्त करने के लिए उपयोग किया जाता है), एक बाहरी परिरक्षण तार (बाहरी विद्युत चुम्बकीय हस्तक्षेप को अवरुद्ध करने के लिए डिज़ाइन किया गया), और एक बाहरी इन्सुलेटिंग परत (जो बाहरी कैपेसिटेंस और इंडक्टेंस के प्रभावों का प्रतिकार करता है)। साथ में, ये घटक मजबूत हस्तक्षेप-विरोधी प्रदर्शन के साथ एक बंद प्रणाली बनाते हैं।
शेन्ज़ेन कियानमु कम्युनिकेशन टेक्नोलॉजी कं, लिमिटेड, एक पेशेवर उद्यम है जो संचार उत्पाद एंटेना के अनुसंधान एवं विकास, विनिर्माण और बिक्री में विशेषज्ञता रखता है, कई वर्षों से एंटीना क्षेत्र में गहराई से लगा हुआ है और वैश्विक ग्राहकों को उच्च गुणवत्ता वाले स्प्रिंग एंटीना समाधान प्रदान करने के लिए प्रतिबद्ध है।
तकनीकी निर्देश
कियानमु कम्युनिकेशन स्प्रिंग एंटीना विभिन्न एप्लिकेशन परिदृश्यों की आवश्यकताओं को पूरा करते हुए निम्न से उच्च आवृत्तियों तक के कई आवृत्ति बैंड को कवर करता है। मुख्य तकनीकी पैरामीटर इस प्रकार हैं:
|
पैरामीटर आइटम |
विशिष्टता रेंज |
|
आवृति सीमा |
315MHz / 433MHz / 470MHz / 490MHz / 868MHz / 915MHz / 2.4GHz / GSM 824-2170MHz |
|
पाना |
0.8dBi ~ 3.5 dBi |
|
मुक़ाबला |
50ओमेगा |
|
वीएसडब्ल्यूआर |
≤1.5 ~ ≤1.8 |
|
ध्रुवीकरण |
लंबवत ध्रुवीकरण/वृत्ताकार ध्रुवीकरण |
|
विकिरण पैटर्न |
सर्वदिशात्मक |
|
बिजली क्षमता |
अधिकतम 50W |
|
परिचालन तापमान |
-40℃ ~+85℃ |
|
एंटीना दक्षता |
35~80% (स्थापना वातावरण पर निर्भर करता है) |
|
सामग्री |
तांबा, सोना चढ़ाना, निकल चढ़ाना, आदि। |
लागू उपकरण

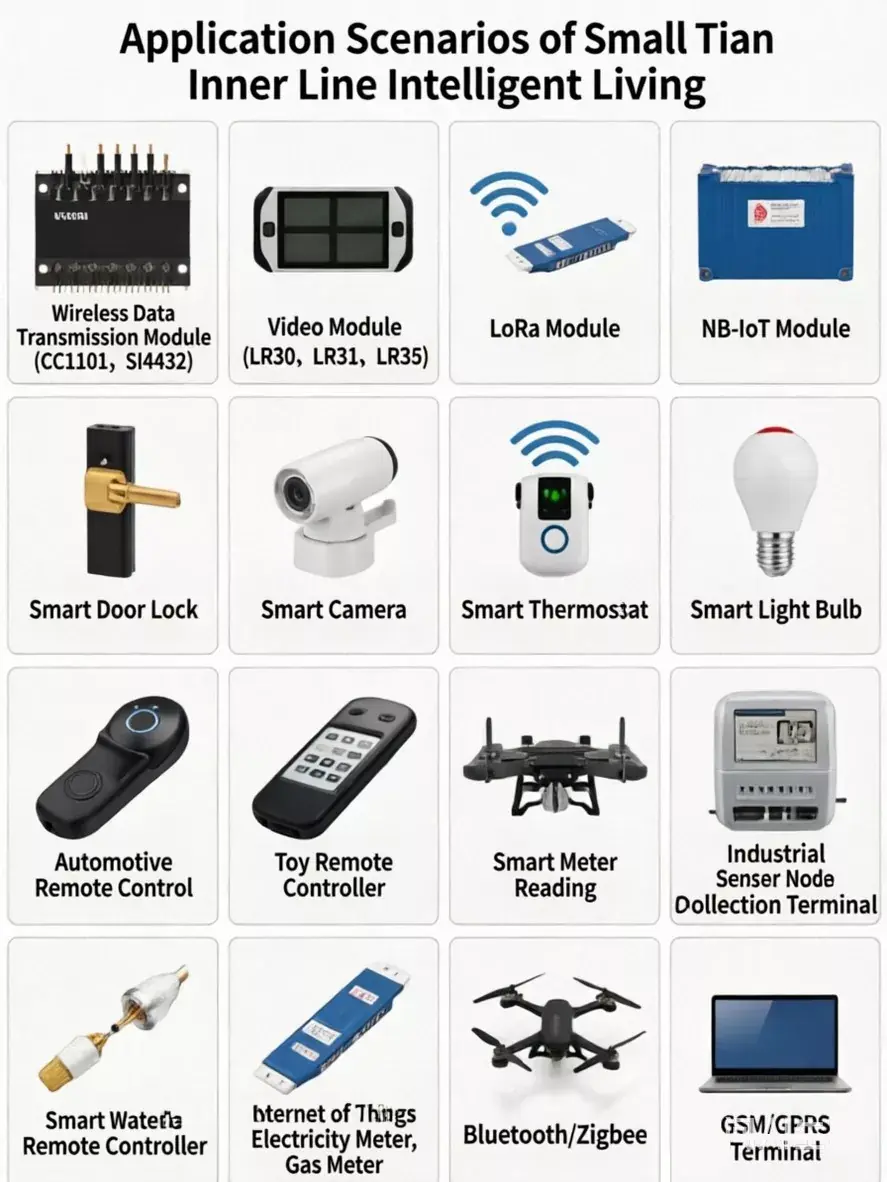

Qianmu संचार स्प्रिंग एंटीना का व्यापक रूप से निम्नलिखित उपकरणों और परिदृश्यों में उपयोग किया जाता है:
वायरलेस डेटा ट्रांसमिशन मॉड्यूल: CC1101, Si4432, और अन्य वायरलेस आरएफ मॉड्यूल
लोरा मॉड्यूल: LR30, LR31, LR36, और अन्य लोरा संचार मॉड्यूल
एनबी-आईओटी मॉड्यूल: एनबी-आईओटी वायरलेस संचार टर्मिनल
स्मार्ट होम डिवाइस: स्मार्ट दरवाज़े के ताले, स्मार्ट कैमरे, स्मार्ट थर्मोस्टेट, स्मार्ट लाइट बल्ब और बहुत कुछ
वायरलेस रिमोट कंट्रोल डिवाइस: कार रिमोट चाबियाँ, खिलौना रिमोट कंट्रोल, औद्योगिक रिमोट कंट्रोल, और बहुत कुछ
IoT टर्मिनल: IoT सेंसर नोड्स, डेटा अधिग्रहण टर्मिनल
स्मार्ट मीटरिंग: स्मार्ट वॉटर मीटर, बिजली मीटर और गैस मीटर
ब्लूटूथ/ज़िगबी मॉड्यूल: ब्लूटूथ वायरलेस संचार, ज़िगबी नेटवर्किंग डिवाइस
ड्रोन टेलीमेट्री: छोटे ड्रोन के लिए डेटा लिंक
जीएसएम/जीपीआरएस डिवाइस: जीएसएम मॉडेम, रिमोट मॉनिटरिंग सिस्टम
प्रतिस्पर्धी उत्पादों के साथ तुलना
|
तुलना मद |
कियानमु कम्युनिकेशन स्प्रिंग एंटीना |
पीसीबी एंटीना |
बाहरी रॉड एंटीना |
|
पाना |
0.8~3.5 डीबीआई |
2~6 डीबीआई |
अपेक्षाकृत उच्च |
|
सर्वदिशात्मक प्रदर्शन |
★★★★★ बहुत बढ़िया |
★★☆ सशक्त दिशात्मकता |
★★★★ अच्छा |
|
आकार |
★★★★ सघन |
★★★★★ अत्यंत छोटा |
★★☆ बड़ा |
|
हस्तक्षेप विरोधी क्षमता |
★★★★★ मजबूत |
★★★ औसत |
★★★★ अपेक्षाकृत मजबूत |
|
स्थापना लचीलापन |
★★★★★ अत्यंत लचीला |
★★★ केवल पीसीबी पर फिक्स्ड |
★★★ बाहरी स्थापना आवश्यक है |
|
लागत |
★★★★ मध्यम |
★★★★★ कम |
★★☆ अपेक्षाकृत उच्च |
|
डिज़ाइन संशोधन |
★★★★ लचीला |
★★☆ पीसीबी का पुनर्निर्माण आवश्यक है |
★★★ साधारण |
कियानमु कम्युनिकेशन स्प्रिंग एंटीना सर्वदिशात्मक कवरेज, हस्तक्षेप-रोधी क्षमता, इंस्टॉलेशन लचीलेपन और समग्र लागत के बीच एक इष्टतम संतुलन बनाता है, जिससे यह IoT और वायरलेस संचार उपकरणों के लिए एक आदर्श अंतर्निहित एंटीना विकल्प बन जाता है।

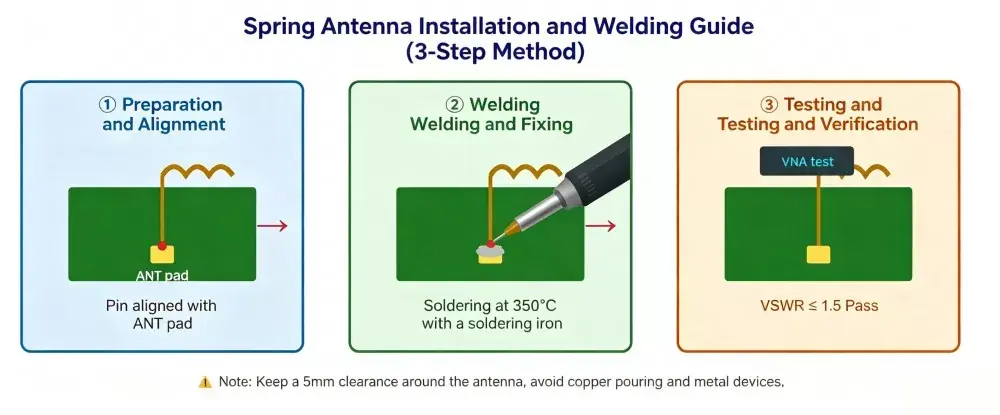

इंस्टालेशन गाइड
चरण 1: वेल्डिंग के लिए तैयारी करें
स्प्रिंग एंटीना के अंत में पिन (आमतौर पर एक पिन या सोल्डर पैड) को पीसीबी पर आरक्षित एएनटी सोल्डर पैड के साथ संरेखित करें। उचित सिग्नल ट्रांसमिशन सुनिश्चित करने के लिए, सोल्डर पैड को आरएफ फ़ीड लाइन से जोड़ा जाना चाहिए, जैसे कि 50-ओम माइक्रोस्ट्रिप लाइन या कॉपलनार वेवगाइड।
चरण 2: वेल्डिंग और फिक्सिंग
हुक-आकार वाले अनुभाग को मोड़ें और इसे वायरलेस मॉड्यूल के एएनटी पिन से कनेक्ट करें, फिर सोल्डरिंग प्रक्रिया को सुरक्षित रूप से पूरा करें। रीफ़्लो सोल्डरिंग की अनुशंसा की जाती है क्योंकि यह मानक सतह-माउंट असेंबली प्रक्रियाओं के साथ संगत है।
चरण 3: निरीक्षण और परीक्षण

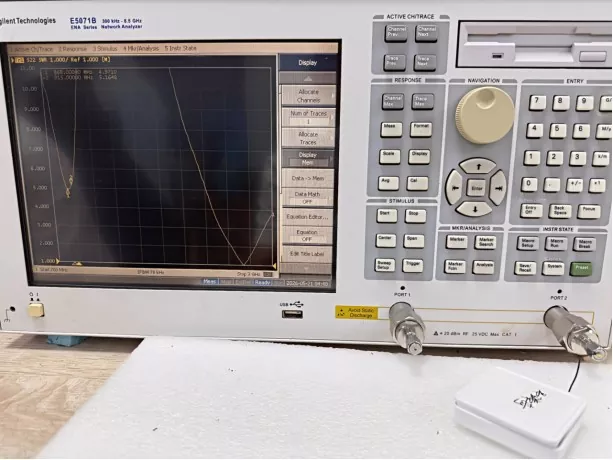

सोल्डरिंग के बाद, वोल्टेज स्टैंडिंग वेव अनुपात (वीएसडब्ल्यूआर) को मापने के लिए एक वेक्टर नेटवर्क विश्लेषक का उपयोग करें और सत्यापित करें कि आरएफ प्रदर्शन आवश्यक विनिर्देशों को पूरा करता है।
टिप्पणियाँ
1. क्लीयरेंस ज़ोन बनाए रखें: तारों को रूट करने और धातु के घटकों को एंटीना के 5 मिमी के दायरे में रखने से बचें; बैटरी या शील्डिंग कवर को नीचे से 10 मिमी या अधिक ऊपर न ढकें।
2. 50Ω ट्रांसमिशन लाइन: आरएफ चिप को सीधे उसी परत पर एक माइक्रोस्ट्रिप या आंतरिक परत में एक स्ट्रिपलाइन के माध्यम से कनेक्ट करें; अचानक प्रतिबाधा परिवर्तन से बचने के लिए कोनों पर 45° चैंफ़र का उपयोग करें।
3. धातु से दूर रहें: स्प्रिंग एंटीना का उपयोग करते समय, पहला कदम यह सुनिश्चित करना है कि एंटीना को धातु सामग्री से दूर रखा जाए, जिसमें सर्किट बोर्ड पर ग्राउंड प्लेन, तारों के निशान, बैटरी, स्क्रीन, धातु के आवरण और बहुत कुछ शामिल हैं।
4. लगातार वेल्डिंग दिशा: बड़े पैमाने पर उत्पादन में, यह सुनिश्चित करना आवश्यक है कि एंटीना की वेल्डिंग दिशा चयन के समय एंटीना निर्माता द्वारा निर्दिष्ट वेल्डिंग दिशा से मेल खाती है।
5. ट्यूनिंग और मार्जिनिंग: यदि पूरे प्लास्टिक-केस डिवाइस का विद्युत चुम्बकीय वातावरण जटिल है, तो आरएफ छोर पर एक π-नेटवर्क आरक्षित किया जा सकता है, और 3 पीएफ से 6.8 पीएफ तक समायोज्य कैपेसिटर का उपयोग करके गुंजयमान आवृत्ति को बारीक रूप से ट्यून किया जा सकता है।
स्प्रिंग एंटीना कैसे चुनें?
|
चयन चरण |
प्रमुख बिंदु |
विवरण |
|
1. ऑपरेटिंग आवृत्ति की पुष्टि करें |
संचार प्रोटोकॉल और फ़्रीक्वेंसी बैंड द्वारा एंटीना का चयन करें |
सामान्य आवृत्ति बैंड: • 315 मेगाहर्ट्ज: पारंपरिक रिमोट कंट्रोल डिवाइस • 433 मेगाहर्ट्ज: लोरा, स्मार्ट मीटर, औद्योगिक रिमोट • 470/490 मेगाहर्ट्ज: औद्योगिक IoT उपकरण • 868/915 मेगाहर्ट्ज: यूरोप और उत्तरी अमेरिका के लिए आईएसएम बैंड • 2.4 गीगाहर्ट्ज: वाई-फाई, ब्लूटूथ, ज़िग्बी • जीएसएम बैंड: सेलुलर संचार मॉड्यूल |
|
2. लाभ की आवश्यकता का मूल्यांकन करें |
संचरण दूरी के साथ लाभ का मिलान करें |
•छोटी दूरी (<100 मीटर): 0.8~2 डीबीआई • मध्यम दूरी (100-500 मीटर): 2~3 डीबीआई • लंबी दूरी (>500 मीटर): 3 डीबीआई से ऊपर |
|
3. स्थापना स्थान की जाँच करें |
पीसीबी के साथ आकार और संरचना का मिलान करें |

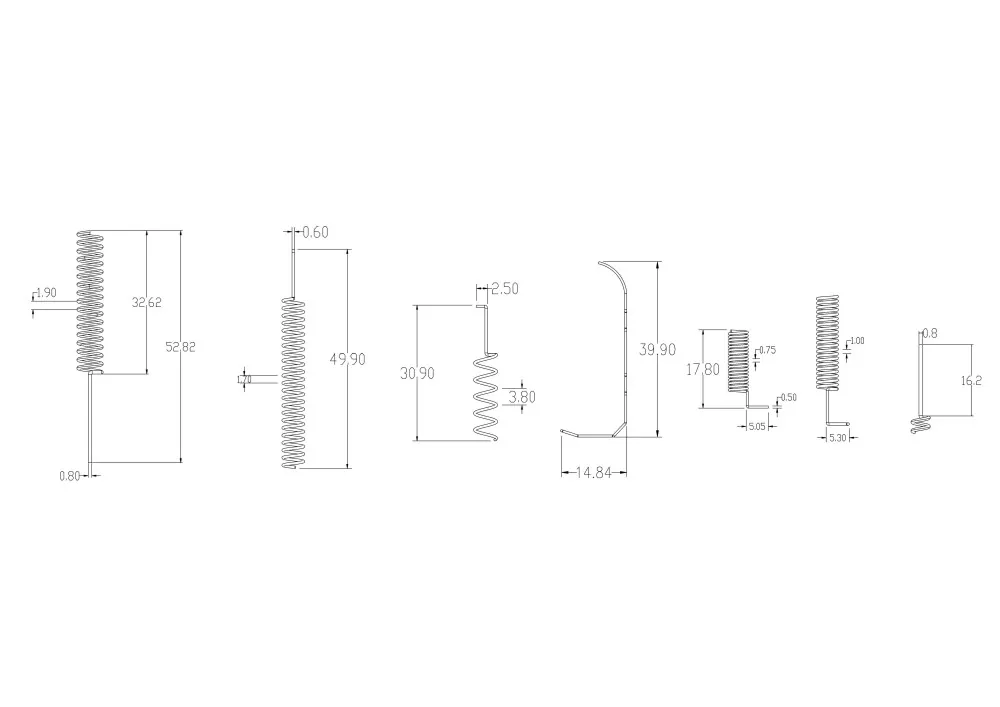

1. उचित लंबाई और व्यास का चयन करने के लिए उपकरण के आंतरिक स्थान को मापें। 2. सीमित स्थान वाले स्थानों में एज पीसीबी माउंटिंग के लिए बेंट-टाइप एंटेना उपलब्ध हैं। |
|
4. अनुप्रयोग परिवेश का आकलन करें |
हस्तक्षेप-विरोधी और संक्षारण-रोधी सुरक्षा |
1. धातु परिरक्षण वाले उपकरण: परिपत्र ध्रुवीकरण एंटीना की सिफारिश की गई। 2. आर्द्र/बाहरी वातावरण: ऑक्सीकरण रोधी के लिए चांदी/सोना चढ़ाना। |
|
5. एक विश्वसनीय आपूर्तिकर्ता चुनें |
वन-स्टॉप अनुकूलित विनिर्माण सेवा |
कियानमु कम्युनिकेशन एक पेशेवर एंटीना फैक्ट्री और आपूर्तिकर्ता है, जो OEM और ODM का समर्थन करता है, एंटीना डिजाइन, नमूनाकरण और बड़े पैमाने पर उत्पादन सहित पूर्ण सेवा प्रदान करता है। |
अक्सर पूछे जाने वाले प्रश्न
Q1: कौन सा बेहतर है, स्प्रिंग एंटीना या पीसीबी एंटीना?
उत्तर: चयन विशिष्ट अनुप्रयोग आवश्यकताओं पर निर्भर करता है। स्प्रिंग एंटीना समाधान लंबी दूरी के ट्रांसमिशन (>100 मीटर), सर्वदिशात्मक कवरेज और लचीली स्थापना दिशाओं की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त हैं, जबकि पीसीबी एंटेना सख्त आकार और लागत सीमाओं वाले कॉम्पैक्ट उपकरणों के लिए अधिक उपयुक्त हैं। कियानमु कम्युनिकेशन दोनों समाधान प्रदान करता है और विभिन्न परियोजना आवश्यकताओं के आधार पर पेशेवर सिफारिशें प्रदान करता है।
Q2: क्या उच्च लाभ का मतलब हमेशा बेहतर एंटीना प्रदर्शन होता है?
उत्तर: जरूरी नहीं. उच्च लाभ आमतौर पर सिग्नल एकाग्रता में सुधार करता है लेकिन कुछ दिशाओं में कवरेज को कम कर सकता है। इष्टतम चयन में ट्रांसमिशन दूरी, कवरेज आवश्यकताओं और अनुप्रयोग वातावरण पर विचार करना चाहिए। कियानमु कम्युनिकेशन 0.8 से 3.5 डीबीआई तक विभिन्न लाभ विकल्पों वाले उत्पाद प्रदान करता है।
Q3: क्या एंटीना को अनुकूलित किया जा सकता है?
उत्तर: हाँ. कियानमु कम्युनिकेशन OEM/ODM अनुकूलन सेवाएं प्रदान करता है, जिसमें विभिन्न एप्लिकेशन आवश्यकताओं को पूरा करने के लिए आवृत्ति समायोजन, आकार संशोधन, सामग्री चयन और झुकने वाले कोण अनुकूलन शामिल हैं।
Q4: ऑपरेटिंग तापमान रेंज क्या है?
उत्तर: कियानमु कम्युनिकेशन उत्पाद अधिकांश औद्योगिक और उपभोक्ता अनुप्रयोगों की आवश्यकताओं को पूरा करते हुए -40℃ से +85℃ तक विश्वसनीय रूप से संचालित होते हैं।
Q5: क्या प्रतिबाधा मिलान आवश्यक है?
उत्तर: हाँ. मानक प्रतिबाधा 50Ω है, और व्यावहारिक अनुप्रयोगों को इष्टतम प्रदर्शन प्राप्त करने के लिए एंटीना और आरएफ ट्रांसमीटर पोर्ट के बीच मिलान घटकों की आवश्यकता हो सकती है। कियानमु कम्युनिकेशन एंटीना मिलान और डिबगिंग के लिए तकनीकी सहायता प्रदान करता है।
Q6: न्यूनतम ऑर्डर मात्रा (MOQ) क्या है?
ए: कियानमु कम्युनिकेशन प्रोटोटाइप नमूनों और छोटे बैचों से लेकर बड़े पैमाने पर उत्पादन तक लचीली ऑर्डर मात्रा का समर्थन करता है। विस्तृत MOQ आवश्यकताओं के लिए, कृपया हमारी बिक्री टीम से संपर्क करें।
