एनएफसी एंटीना

एनएफसी-एकीकृत सॉफ्ट एंटीना क्या है? एक सक्रिय एंटीना क्या है?

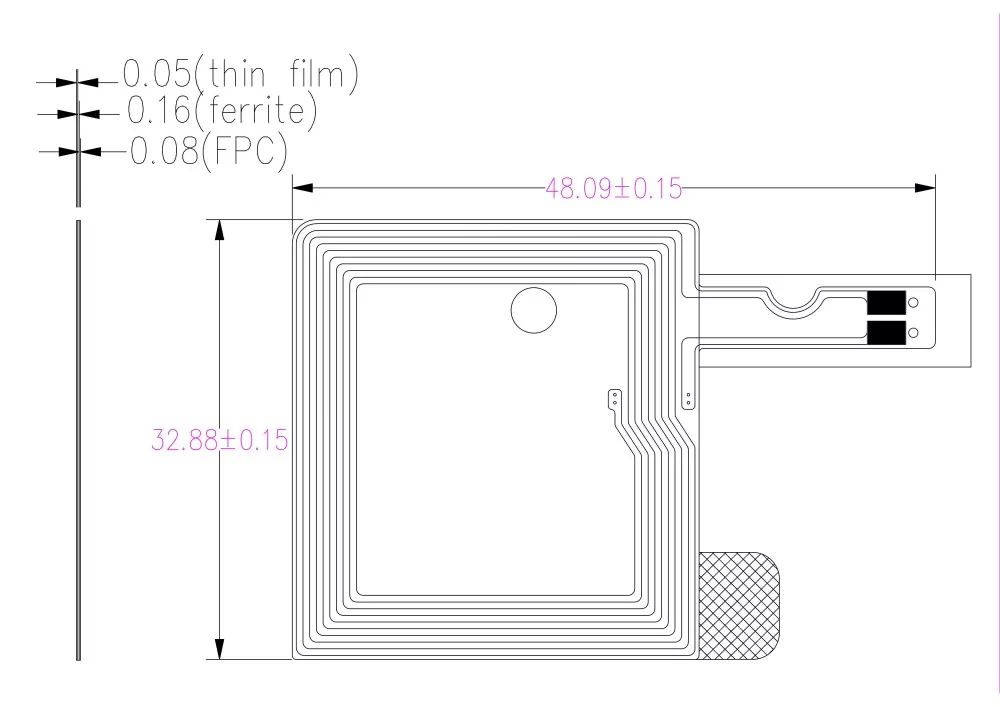

1.1 एनएफसी बिल्ट-इन सॉफ्ट एंटीना (एफपीसी फ्लेक्सिबल एंटीना)

एनएफसी अंतर्निर्मित लचीला एंटीना (एनएफसी फ्लेक्सिबल प्रिंटेड सर्किट एंटीना) एक प्रकार का एनएफसी एंटीना है जो लचीले मुद्रित सर्किट बोर्ड (एफपीसी) सब्सट्रेट पर निर्मित होता है और 13.56 मेगाहर्ट्ज आवृत्ति बैंड पर संचालित करने के लिए डिज़ाइन किया गया है। यह प्रवाहकीय कुंडल सामग्री के रूप में इलेक्ट्रोलाइटिक तांबे का उपयोग करता है और विशिष्ट घुमावों और ज्यामितीय संरचनाओं के साथ अनुकूलित कुंडल पैटर्न बनाने के लिए एक सटीक नक़्क़ाशी प्रक्रिया को अपनाता है। एक अलगाव परत के रूप में फेराइट चुंबकीय फिल्म के साथ संयुक्त, इस लचीले एंटीना को 3M चिपकने वाले या पील-ऑफ माउंटिंग समाधानों के माध्यम से इलेक्ट्रॉनिक उपकरणों में आसानी से एकीकृत किया जा सकता है।

मुख्य घटक:

- एफपीसी सब्सट्रेट:एक लचीली सर्किट बोर्ड सामग्री जो 0.14–0.27 मिमी तक की मोटाई के साथ हल्की और मोड़ने योग्य विशेषताएँ प्रदान करती है।

- तांबे का तार:इलेक्ट्रोलाइटिक कॉपर नक़्क़ाशी के माध्यम से निर्मित, कुंडल संरचना एंटीना अधिष्ठापन और अनुनाद आवृत्ति प्रदर्शन निर्धारित करती है।

- फेराइट परत:एक उच्च-पारगम्यता चुंबकीय सामग्री जो धातु के हस्तक्षेप को कम करती है, चुंबकीय क्षेत्र अलगाव में सुधार करती है, और सिग्नल ट्रांसमिशन दिशात्मकता को बढ़ाती है।

- चिपकने वाली परत:मूल 3M चिपकने वाली सामग्री का उपयोग करता है, जो विश्वसनीय संबंध शक्ति और उत्कृष्ट उच्च तापमान प्रतिरोध प्रदान करता है।

- कनेक्शन के तरीके:आईपीईएक्स टर्मिनल, सोल्डरिंग हेड, स्प्रिंग संपर्क और अन्य अनुकूलित इंटरफेस सहित विभिन्न कनेक्शन विकल्पों का समर्थन करता है।

1.2 एनएफसी सक्रिय एंटीना

एक सक्रिय एनएफसी एंटीना एक एंटीना प्रणाली को संदर्भित करता है, जो पारंपरिक एनएफसी एंटीना के आधार पर, एक सक्रिय संपर्क रहित फ्रंटएंड या सिग्नल एम्प्लीफिकेशन/ड्राइविंग सर्किटरी को एकीकृत करता है।

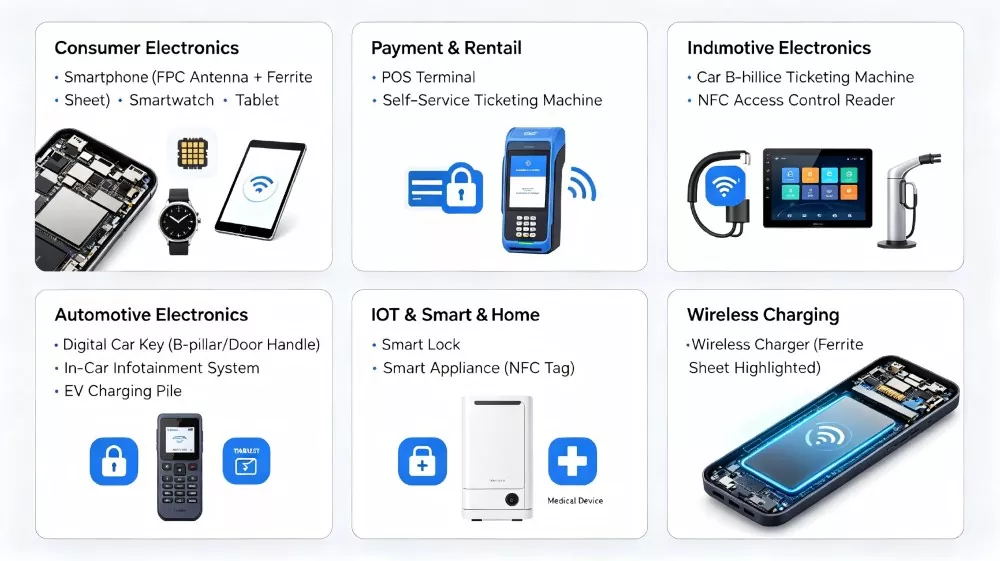

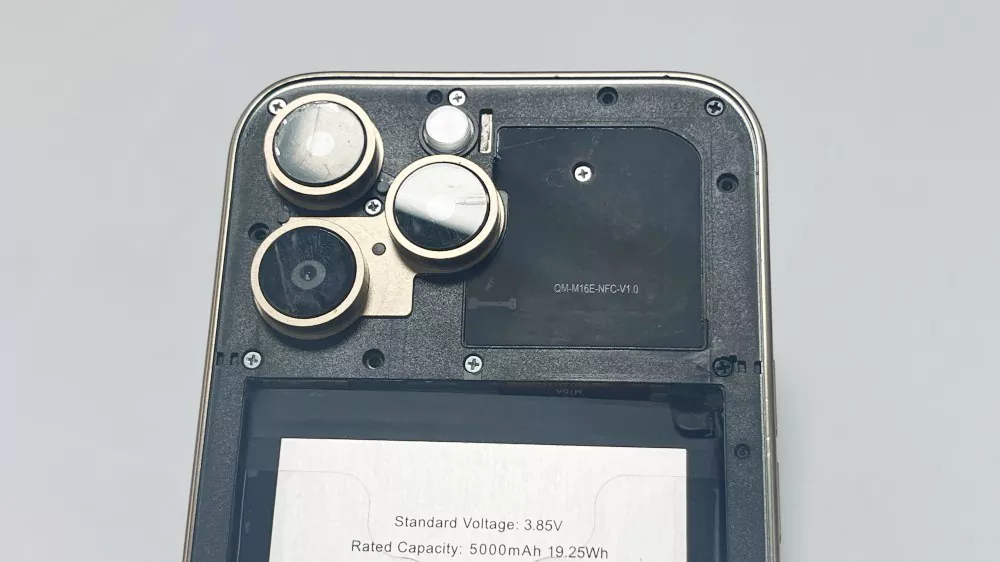

लागू उपकरण

Qianmu कम्युनिकेशन का NFC एंटीना क्यों चुनें?

1. अति पतली, लचीली डिज़ाइन - मोटाई 0.14–0.27 मिमी जितनी कम, अति पतली उपकरणों और लचीली स्थापना आवश्यकताओं के लिए बिल्कुल उपयुक्त।

2. फेराइट आइसोलेशन परत - मानक फेराइट शामिल है, जो धात्विक वातावरण के हस्तक्षेप से प्रभावी ढंग से बचाता है।

3. एकाधिक स्थापना विधियाँ - 3M चिपकने वाला बैकिंग (हटाने योग्य चिपकने वाला), IPEX टर्मिनल और सोल्डरिंग सहित विभिन्न विकल्पों का समर्थन करता है।

4. व्यापक तापमान संचालन - ऑपरेटिंग तापमान रेंज: -40℃ से +85℃

5. मानकों के साथ पूरी तरह से अनुपालन - RoHS पर्यावरण मानकों को पूरा करता है

6. अनुकूलित सेवाएँ - आयाम, आकार, कॉइल टर्न, इंडक्शन वैल्यू और बहुत कुछ के लिए पूरी तरह से अनुकूलन योग्य समर्थन।

7. तेजी से वितरण - तेजी से नमूना उत्पादन और कुशल बड़े पैमाने पर उत्पादन वितरण।

8. व्यावसायिक सिमुलेशन समर्थन - विद्युत चुम्बकीय सिमुलेशन और संपूर्ण-मशीन अनुकूलन अनुशंसाएँ प्रदान करना।

आरएफ व्यवहार और सिस्टम-स्तरीय विचार

एनएफसी एंटीना का प्रदर्शन न केवल इसकी बुनियादी विद्युत विशिष्टताओं पर बल्कि अंतिम डिवाइस संरचना द्वारा बनाए गए समग्र विद्युत चुम्बकीय वातावरण पर भी निर्भर करता है। सामग्री चयन, आंतरिक लेआउट और आसपास के घटक जैसे कारक एंटीना दक्षता और संचार स्थिरता को महत्वपूर्ण रूप से प्रभावित कर सकते हैं।

1. धातु डिट्यूनिंग प्रभाव

जब एक एंटीना बैटरी, परिरक्षण कवर, या यांत्रिक फ्रेम सहित धातु घटकों के करीब स्थापित किया जाता है, तो प्रेरित एड़ी धाराएं विद्युत चुम्बकीय विशेषताओं को बदल सकती हैं और गुंजयमान आवृत्ति को स्थानांतरित कर सकती हैं। उचित फेराइट अलगाव के बिना, यह डिट्यूनिंग प्रभाव अनुनाद विचलन, कम युग्मन प्रदर्शन और कम संचार विश्वसनीयता का कारण बन सकता है।

2. क्षेत्र स्थिरीकरण में फेराइट परत का कार्य

फेराइट चुंबकीय परत हस्तक्षेप से अधिक सुरक्षा प्रदान करती है। यह एंटीना के गैर-धातु पक्ष की ओर चुंबकीय क्षेत्र को निर्देशित करके चुंबकीय प्रवाह मार्गदर्शन परत के रूप में भी काम करता है। यह युग्मन दक्षता में सुधार करने, सिग्नल ट्रांसमिशन को अनुकूलित करने और उन अनुप्रयोगों में ऊर्जा हानि को कम करने में मदद करता है जहां धातु घटक पास में हैं।

3. प्रतिबाधा मिलान संवेदनशीलता

13.56 मेगाहर्ट्ज पर काम करने वाले एनएफसी सिस्टम को बाड़े के डिजाइन, चिपकने वाली मोटाई और कुंडल विरूपण में परिवर्तन के प्रति उनकी संवेदनशीलता के कारण सटीक प्रतिबाधा मिलान की आवश्यकता होती है। यांत्रिक संरचना में छोटे बदलाव अनुनाद बिंदु और क्यू-कारक प्रदर्शन को प्रभावित कर सकते हैं, जिससे एंटीना एकीकरण के बाद सिस्टम-स्तरीय ट्यूनिंग आवश्यक हो जाती है।

4. डिवाइस आर्किटेक्चर के साथ युग्मन

ऐन्टेना का प्रदर्शन आसपास की सामग्रियों की ढांकता हुआ विशेषताओं से भी प्रभावित होता है, जिसमें प्लास्टिक हाउसिंग, ग्लास कवर और पीसीबी स्टैक-अप संरचनाएं शामिल हैं। उच्च ढांकता हुआ स्थिरांक वाली सामग्री अतिरिक्त परजीवी समाई का परिचय दे सकती है, जिसके परिणामस्वरूप संकीर्ण बैंडविड्थ और कम संचार मार्जिन होता है।

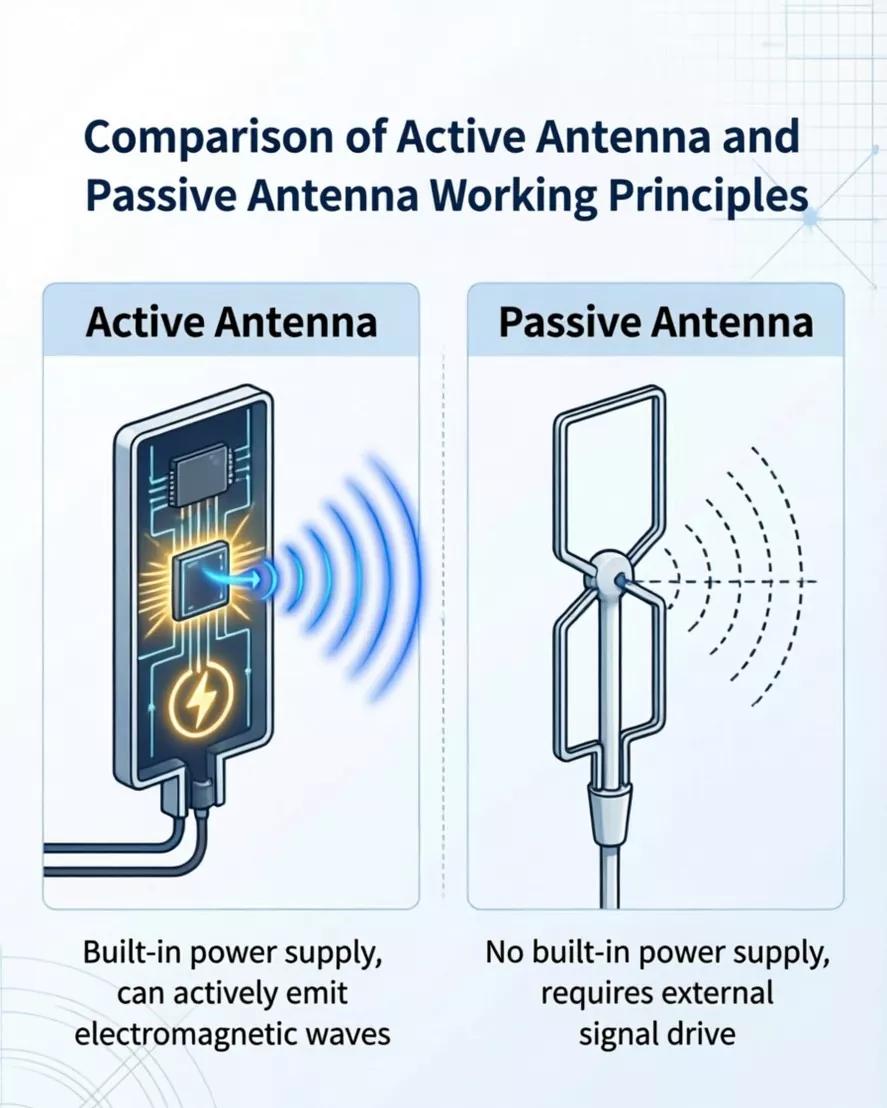

5. सक्रिय बनाम निष्क्रिय प्रणाली प्रभाव

सक्रिय एनएफसी एंटीना कॉन्फ़िगरेशन के लिए, ड्राइविंग सर्किट सीधे विद्युत चुम्बकीय क्षेत्र के वितरण और ताकत को प्रभावित करता है। यद्यपि यह दृष्टिकोण संचार दूरी को बढ़ा सकता है, यह लोड परिवर्तनों के प्रति संवेदनशीलता भी बढ़ाता है और ग्राउंडिंग, परिरक्षण और समग्र सिस्टम डिज़ाइन के अधिक सटीक नियंत्रण की आवश्यकता होती है।

तकनीकी निर्देश

साथियों के साथ तुलना में: कियानमु कम्युनिकेशंस के अलग-अलग फायदे

इंस्टालेशन गाइड

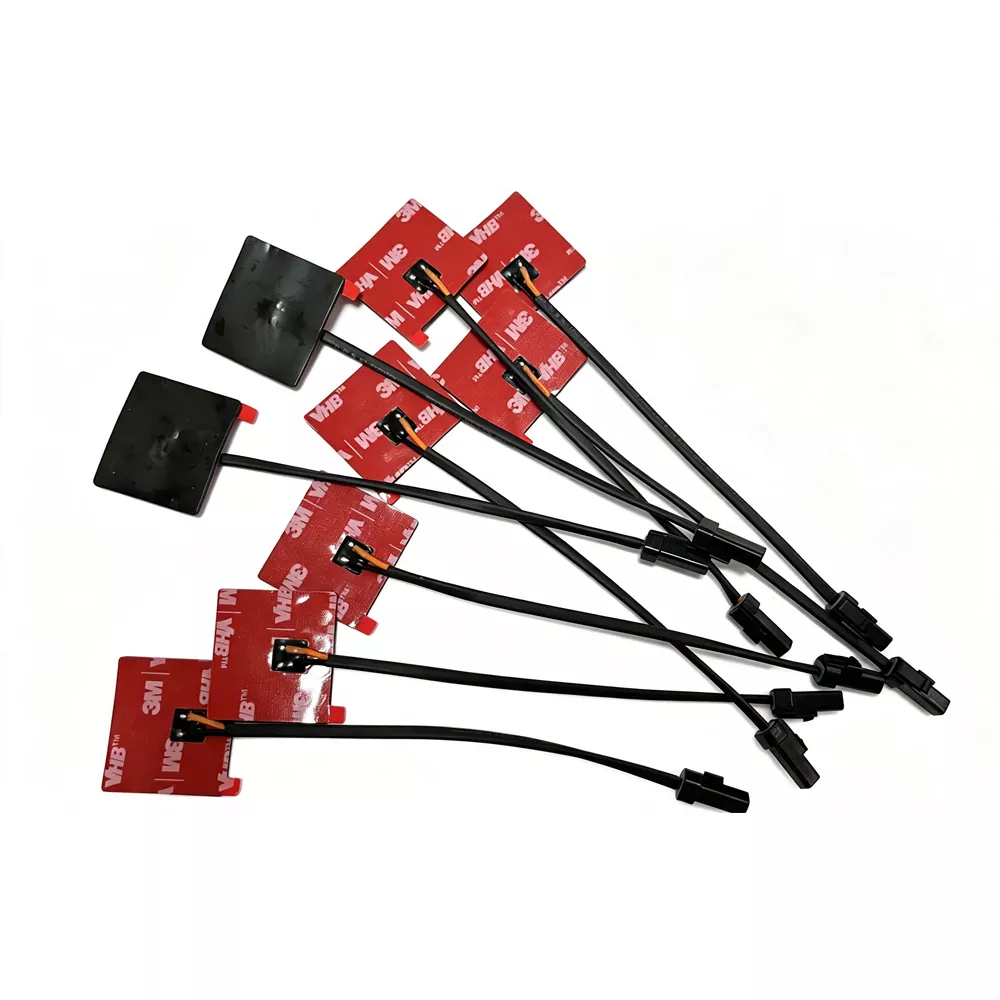

चिपकने वाला समर्थित स्थापना (एफपीसी लचीला एंटीना)

यह सबसे अधिक इस्तेमाल की जाने वाली एनएफसी एंटीना स्थापना विधि है:

स्थापना चरण:

1. सतह को साफ करें - इंस्टॉलेशन क्षेत्र (डिवाइस आवरण की आंतरिक सतह या बैटरी की सतह) को साफ करने के लिए अल्कोहल वाइप का उपयोग करें, यह सुनिश्चित करते हुए कि यह तेल और धूल से मुक्त है।

2. रिलीज लाइनर को छीलें - एंटीना के पीछे से 3M चिपकने वाली सुरक्षात्मक फिल्म को सावधानीपूर्वक हटा दें।

3. संरेखण और स्थिति - एंटीना को निर्दिष्ट स्थापना स्थान के साथ संरेखित करें, यह सुनिश्चित करते हुए कि कॉइल क्षेत्र अबाधित है।

4. हवा के बुलबुले खत्म करने के लिए केंद्र से किनारों की ओर मजबूती से और समान रूप से दबाएं।

5. इलाज और प्रतीक्षा - इष्टतम बंधन शक्ति प्राप्त करने के लिए 24 घंटे तक खड़े रहने दें।

स्थापना नोट्स:

ग्राहक समीक्षाएँ

"कियानमु कम्युनिकेशंस के एनएफसी बिल्ट-इन सॉफ्ट एंटीना ने हमारे नए स्मार्टफोन मॉडल में स्थिर प्रदर्शन का प्रदर्शन किया है, जिससे 85 मिमी की रीड रेंज प्राप्त हुई है। फेराइट परत प्रभावी रूप से बैटरी के हस्तक्षेप से बचाती है, और बड़े पैमाने पर उत्पादन में गुणवत्ता स्थिरता उत्कृष्ट है।" - ब्रांड निर्माता, शेन्ज़ेन जंज टेक्नोलॉजी कंपनी लिमिटेड।

"पीओएस टर्मिनलों में उपयोग किए जाने वाले सक्रिय एनएफसी एंटेना उच्च विश्वसनीयता और मजबूत आरएफ क्षेत्रों की मांग करते हैं। कियानमु कम्युनिकेशन के उत्पादों ने हमारे कठोर ईएमवीसीओ परीक्षण को पास कर लिया है और हम पहले ही 300,000 से अधिक इकाइयां खरीद चुके हैं।" - गुआंगज़ौ झोंगहाइडा सैटेलाइट नेविगेशन टेक्नोलॉजी कं, लिमिटेड भुगतान टर्मिनल निर्माता

अक्सर पूछे जाने वाले प्रश्न

Q1: एनएफसी में अंतर्निर्मित सॉफ्ट एंटीना की ऑपरेटिंग आवृत्ति क्या है?

ए: एनएफसी अंतरराष्ट्रीय स्तर पर मानकीकृत 13.56 मेगाहर्ट्ज ±7 किलोहर्ट्ज आवृत्ति बैंड में काम करता है, जिसका उपयोग आमतौर पर कम दूरी के वायरलेस डेटा ट्रांसफर के लिए निकट-क्षेत्र संचार प्रणालियों में किया जाता है।

Q2: सामान्य पढ़ने की दूरी क्या है?

ए: संचार सीमा आम तौर पर कुछ सेंटीमीटर तक सीमित होती है, आमतौर पर लगभग 5-8 सेमी, जो एंटीना डिजाइन, डिवाइस संरचना और स्थापना स्थितियों पर निर्भर करती है।

Q3: फेराइट कोर वाले एनएफसी एंटीना की आवश्यकता कब होती है?

उत्तर: जब एंटीना को बैटरी की सतह पर, धातु के बाड़े के पास, या धातु घटकों वाले वातावरण में स्थापित करने की आवश्यकता होती है, तो फेराइट परत से सुसज्जित एंटीना का उपयोग करना आवश्यक होता है। फेराइट परत धातु के कारण होने वाले रिवर्स एड़ी-करंट हस्तक्षेप को प्रभावी ढंग से अलग कर सकती है।

Q4: एनएफसी अंतर्निर्मित सॉफ्ट एंटीना और सक्रिय एंटीना के बीच क्या अंतर है?

ए: अंतर्निर्मित निष्क्रिय एंटीना एक निष्क्रिय घटक है जो संचालित करने के लिए रीडर/राइटर से चुंबकीय क्षेत्र प्रेरण पर निर्भर करता है, जो इसे मानक एनएफसी अनुप्रयोगों के लिए उपयुक्त बनाता है। सक्रिय एंटीना सिग्नल प्रवर्धन और ड्राइविंग सर्किट को एकीकृत करता है, जो इसे सक्रिय रूप से एक मजबूत आरएफ क्षेत्र उत्पन्न करने में सक्षम बनाता है, जो इसे भुगतान टर्मिनलों जैसे परिदृश्यों के लिए आदर्श बनाता है जिन्हें अधिक मजबूत सिग्नल की आवश्यकता होती है।

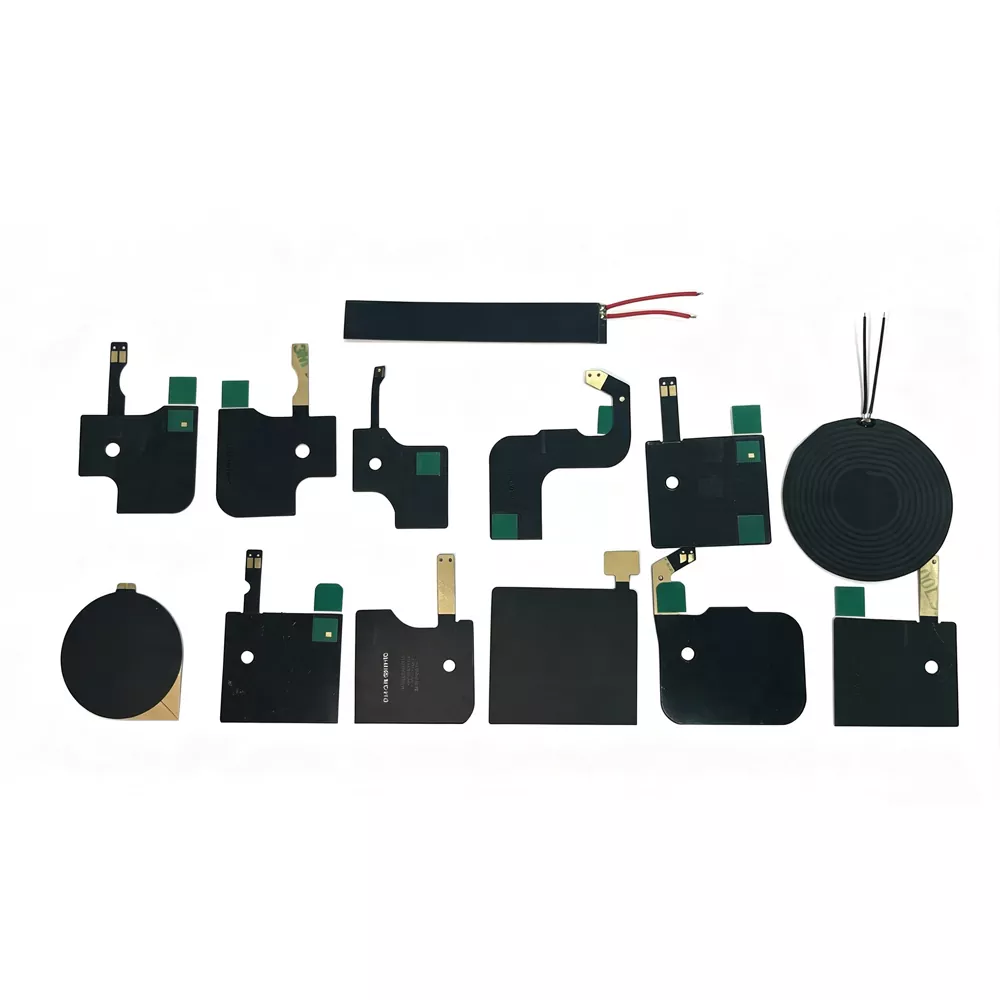

Q5: क्या इसे आकार और आकार में अनुकूलित किया जा सकता है?

उत्तर: हां, कियानमु कम्युनिकेशंस आयताकार, गोलाकार और अनियमित आकार सहित सभी आकारों में कस्टम डिज़ाइन का समर्थन करता है।

Q6: आमतौर पर किस इंडक्शन रेंज का उपयोग किया जाता है?

ए: ट्यूनिंग और प्रतिबाधा मिलान आवश्यकताओं के आधार पर, विशिष्ट डिज़ाइन लगभग 1-2 μH की अधिष्ठापन सीमा के भीतर आते हैं।

Q7: सामान्य स्थापना विधियाँ क्या हैं?

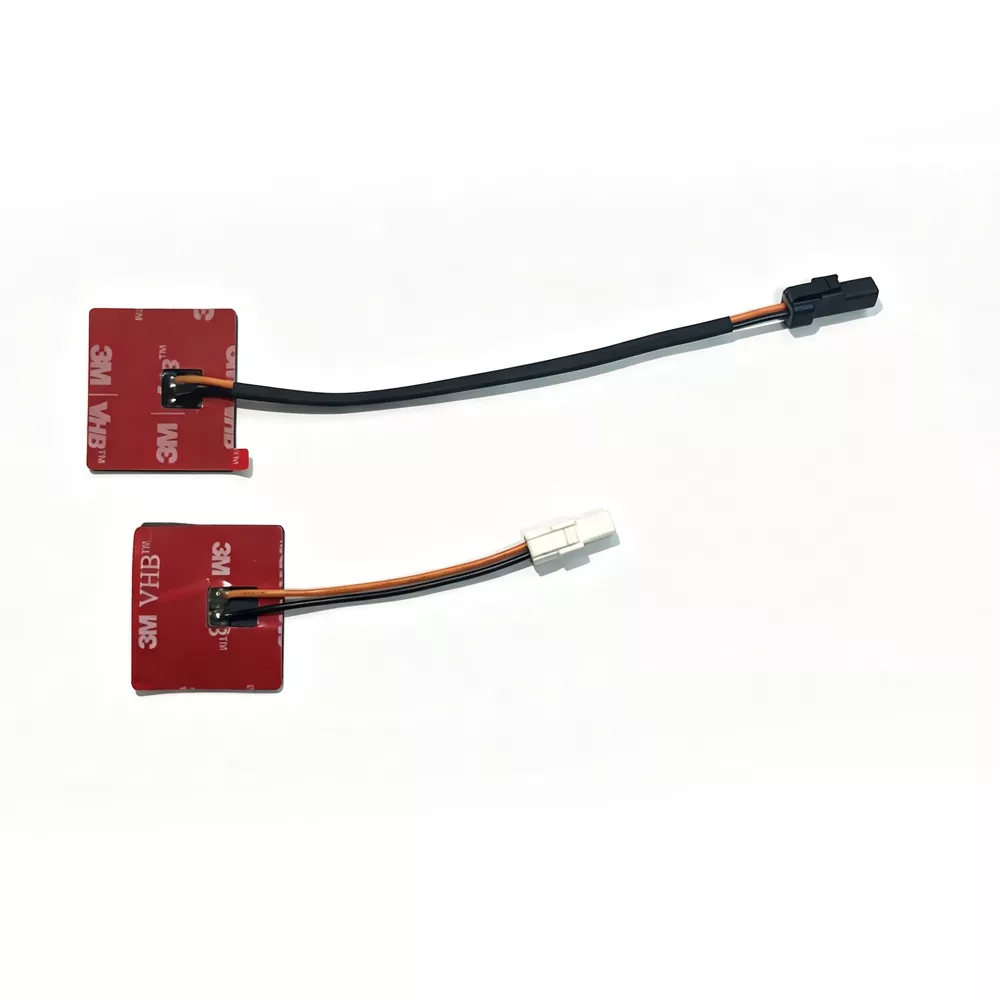

ए: तीन मुख्य स्थापना विधियां हैं: ① 3एम चिपकने वाला बैकिंग (एफपीसी लचीला एंटीना - सबसे अधिक इस्तेमाल किया जाने वाला); ② IPEX कनेक्टर (प्लग-इन प्रकार); ③ सोल्डरिंग स्थापना।

Q8: क्या क़ियानमु कम्युनिकेशन एक व्यापारी या फ़ैक्टरी है?

ए: कियानमु कम्युनिकेशंस एक निर्माता है जो अनुसंधान एवं विकास, उत्पादन और बिक्री को एकीकृत करता है। हमारा अपना कारखाना है और हमारे पास एक संपूर्ण उत्पादन लाइन के साथ-साथ एक मजबूत गुणवत्ता नियंत्रण प्रणाली भी है - केवल एक व्यापारिक कंपनी होने से कहीं दूर।
