एक डिजिटल फोटो फ्रेम वाईफाई एंटीना वायरलेस प्रदर्शन और रिमोट इमेज ट्रांसमिशन को कैसे बेहतर बना सकता है

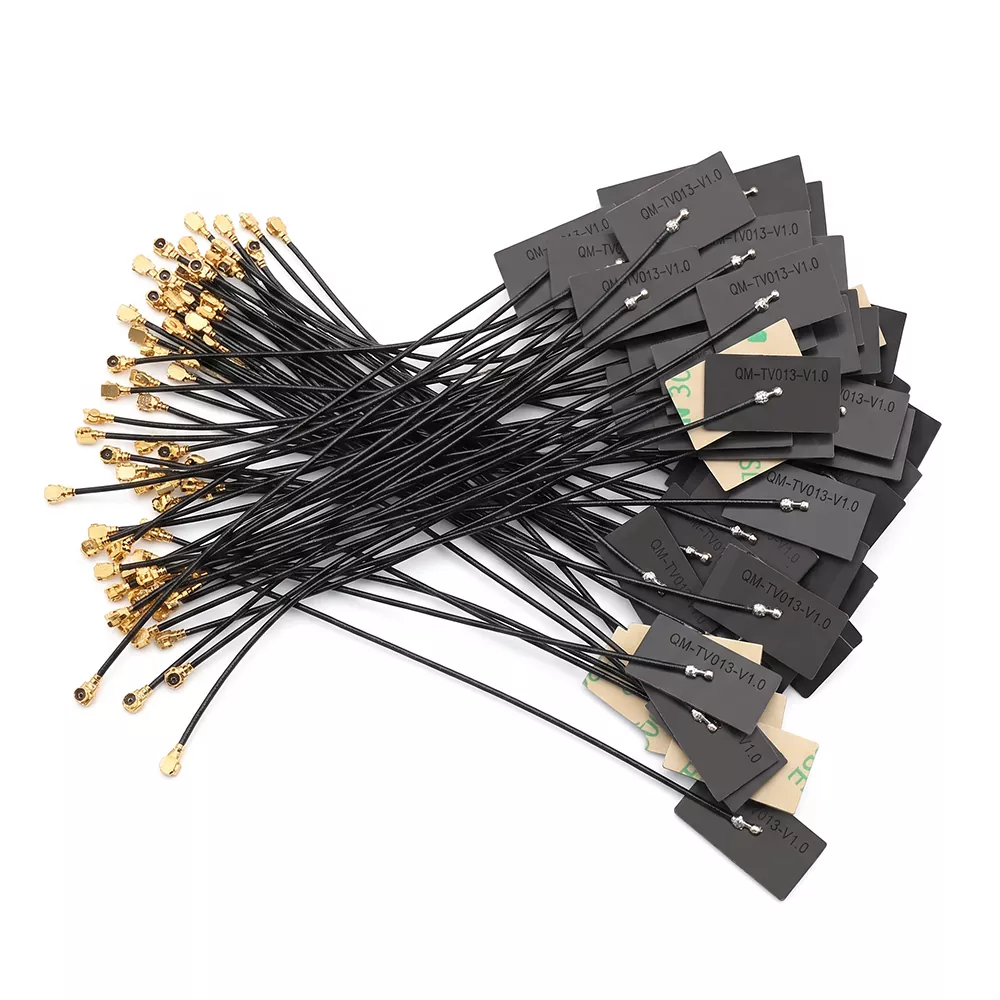

जब स्मार्ट फोटो फ्रेम को विश्वसनीय क्लाउड सिंक्रोनाइज़ेशन, तेज़ छवि अपडेट और स्थिर वायरलेस कनेक्टिविटी की आवश्यकता होती है, तो सही हैडिजिटल फोटो फ्रेम वाईफाई एंटीनाएक महत्वपूर्ण हार्डवेयर घटक बन जाता है।क़ियानमुकॉम्पैक्ट डिजिटल फोटो फ्रेम के लिए समर्पित एंटीना समाधान विकसित करता है, जो निर्माताओं को एप्लिकेशन-विशिष्ट आरएफ डिज़ाइन के माध्यम से सिग्नल क्षीणन, आंतरिक हस्तक्षेप और सीमित इंस्टॉलेशन स्थान को संबोधित करने में मदद करता है।

एक डिजिटल फोटो फ्रेम क्लाउड सिंक्रोनाइजेशन, रिमोट फोटो ट्रांसमिशन, शेड्यूल्ड कंटेंट अपडेट और ऐप-आधारित डिवाइस प्रबंधन जैसे कार्यों के लिए वाईफाई पर निर्भर करता है। हालाँकि, एंटीना एक कॉम्पैक्ट बाड़े के अंदर संचालित होता है जिसमें स्क्रीन, बैटरी, सर्किट बोर्ड और अन्य घटक होते हैं जो आरएफ प्रदर्शन को प्रभावित कर सकते हैं। एक समर्पित एंटीना को फ्रेम की भौतिक संरचना, ऑपरेटिंग बैंड, कनेक्टर, केबल रूटिंग और इंस्टॉलेशन स्थिति के आसपास डिज़ाइन किया जा सकता है। कियानमु का समाधान 2.4 गीगाहर्ट्ज और 5 गीगाहर्ट्ज अनुप्रयोगों का समर्थन करता है, जिसमें 50Ω प्रतिबाधा, ≤1.8 का एसडब्ल्यूआर, 2-4 डीबीआई लाभ, और एफपीसी, पीसीबी एसएमटी, या बाहरी चिपकने वाली-रॉड कॉन्फ़िगरेशन सहित मानक विनिर्देश शामिल हैं। विभिन्न डिवाइस डिज़ाइनों के लिए अनुकूलित आयाम, कनेक्टर, केबल लंबाई और आरएफ पैरामीटर भी उपलब्ध हैं।

विषयसूची

1. डिजिटल फोटो फ्रेम को समर्पित वाईफाई एंटीना की आवश्यकता क्यों है?
2. स्मार्ट फोटो फ्रेम के अंदर एंटीना कैसे काम करता है?
3. खरीदारों को किन विशिष्टताओं का मूल्यांकन करना चाहिए?
4. इन एंटेना का उपयोग कहां किया जा सकता है?
5. वाईफ़ाई एंटीना कैसे स्थापित किया जाना चाहिए?
6. निर्माताओं को सही एंटीना का चयन कैसे करना चाहिए?
7. अनुकूलित एंटीना उत्पादन के लिए कियानमु पर विचार क्यों करें?
8. अक्सर पूछे जाने वाले प्रश्नों

डिजिटल फोटो फ्रेम को समर्पित वाईफाई एंटीना की आवश्यकता क्यों है?

एक स्मार्ट डिजिटल फोटो फ्रेम एक डिस्प्ले से कहीं अधिक है। कई आधुनिक मॉडल राउटर, मोबाइल एप्लिकेशन, क्लाउड प्लेटफ़ॉर्म या सामग्री प्रबंधन सिस्टम से जुड़ते हैं ताकि उपयोगकर्ता दूर से छवियां अपलोड कर सकें और प्रदर्शित सामग्री प्रबंधित कर सकें। यह वायरलेस संचार को समग्र उत्पाद अनुभव का एक महत्वपूर्ण हिस्सा बनाता है।

कठिनाई यह है कि फोटो फ्रेम में आमतौर पर सीमित आंतरिक स्थान होता है। डिस्प्ले, बैटरी, मेनबोर्ड, स्पीकर, धातु घटक और अन्य इलेक्ट्रॉनिक्स एंटीना के प्रदर्शन को प्रभावित कर सकते हैं। एक सार्वभौमिक एंटीना प्रयोगशाला स्थितियों में काम कर सकता है लेकिन तैयार बाड़े में एकीकृत होने के बाद अलग तरह से व्यवहार करता है।

इसलिए एक समर्पित एंटीना वास्तविक अनुप्रयोग वातावरण के आसपास डिज़ाइन किया गया है। कियानमु की उत्पाद जानकारी से पता चलता है कि इसका समाधान कॉम्पैक्ट 7-इंच से 15.6-इंच फोटो फ्रेम और स्क्रीन, बैटरी और मदरबोर्ड के कारण होने वाले संभावित हस्तक्षेप के लिए अनुकूलित है।

• स्थिर क्लाउड कनेक्टिविटी और रिमोट इमेज ट्रांसमिशन का समर्थन करता है।
• कॉम्पैक्ट आंतरिक स्थापना स्थानों के लिए डिज़ाइन किया गया।
• 2.4 गीगाहर्ट्ज और 5 गीगाहर्ट्ज वायरलेस अनुप्रयोगों के लिए उपलब्ध है।
• विभिन्न कनेक्टर और केबल लंबाई के साथ कॉन्फ़िगर किया जा सकता है।
• एफपीसी, पीसीबी एसएमटी और बाहरी चिपकने वाली रॉड एंटीना संरचनाओं का समर्थन करता है।

स्मार्ट फोटो फ्रेम के अंदर एंटीना कैसे काम करता है?

ऐन्टेना विद्युत संकेतों और विद्युत चुम्बकीय तरंगों के बीच दो-तरफ़ा रूपांतरण करता है। ट्रांसमिशन के दौरान, फोटो फ्रेम का वाईफाई मॉड्यूल एंटीना को एक विद्युत आरएफ सिग्नल भेजता है। ऐन्टेना आसपास के स्थान से वायरलेस राउटर या एक्सेस प्वाइंट की ओर सिग्नल प्रसारित करता है।

रिसेप्शन के दौरान, राउटर से वायरलेस सिग्नल को एंटीना द्वारा कैप्चर किया जाता है और वाईफाई मॉड्यूल द्वारा प्रसंस्करण के लिए वापस विद्युत सिग्नल में परिवर्तित किया जाता है। यह दो-तरफा संचार निम्नलिखित कार्यों को सक्षम बनाता है:

1. दूरस्थ छवि अपलोडिंग.
2. क्लाउड-आधारित फोटो सिंक्रनाइज़ेशन।
3. मोबाइल-ऐप सामग्री अपडेट.
4. अनुसूचित प्रदर्शन प्रबंधन.
5. नेटवर्क-आधारित डिवाइस नियंत्रण।

उत्पाद इंजीनियरों के लिए, एंटीना के प्रदर्शन का मूल्यांकन बाड़े से स्वतंत्र रूप से नहीं किया जा सकता है। स्थापना स्थान, ग्राउंड क्लीयरेंस, केबल रूटिंग, आसपास की सामग्री और आस-पास के इलेक्ट्रॉनिक घटक सभी व्यावहारिक आरएफ प्रदर्शन को प्रभावित कर सकते हैं।

खरीदारों को किन विशिष्टताओं का मूल्यांकन करना चाहिए?

केवल उपस्थिति या कनेक्टर प्रकार के आधार पर एंटीना चुनना प्रोटोटाइप परीक्षण या बड़े पैमाने पर उत्पादन के दौरान समस्याएं पैदा कर सकता है। आरएफ इंजीनियरों और क्रय टीमों को किसी मॉडल की पुष्टि करने से पहले आवृत्ति रेंज, प्रतिबाधा, एसडब्ल्यूआर, लाभ, एंटीना संरचना, केबल विनिर्देश, कनेक्टर और पर्यावरणीय आवश्यकताओं की समीक्षा करनी चाहिए।

इन मापदंडों पर हमेशा अंतिम संलग्नक और वायरलेस मॉड्यूल के साथ विचार किया जाना चाहिए। उच्च नाममात्र लाभ का मतलब स्वचालित रूप से हर उत्पाद में बेहतर प्रदर्शन नहीं है क्योंकि एंटीना दक्षता और मिलान आसपास की संरचना पर बहुत अधिक निर्भर करता है।

इन एंटेना का उपयोग कहां किया जा सकता है?

एक समर्पित एंटीना स्मार्ट फोटो-फ़्रेम उत्पादों की विभिन्न श्रेणियों का समर्थन कर सकता है। सामान्य आवश्यकता एक कॉम्पैक्ट इलेक्ट्रॉनिक बाड़े के भीतर विश्वसनीय वायरलेस संचार है।

• होम स्मार्ट फोटो फ्रेम:7-इंच, 8-इंच, 10.1-इंच, 12-इंच और 15.6-इंच उत्पादों के लिए उपयुक्त।
• टचस्क्रीन क्लाउड फ़्रेम:उन उत्पादों का समर्थन करता है जो मोबाइल ऐप्स और क्लाउड प्लेटफ़ॉर्म के माध्यम से फ़ोटो प्राप्त करते हैं।
• वाणिज्यिक प्रदर्शन फ़्रेम:होटल डिस्प्ले, गेस्टहाउस सूचना स्क्रीन, लॉबी विज्ञापन फ्रेम और कॉर्पोरेट डिस्प्ले उत्पादों पर लागू।
• पोर्टेबल उपहार उत्पाद:उपभोक्ता और सीमा पार ई-कॉमर्स बाजारों के लिए डिज़ाइन किए गए बैटरी चालित वायरलेस फोटो फ्रेम के लिए उपयोगी।
• एंबेडेड इलेक्ट्रॉनिक्स:रॉकचिप, ऑलविनर और ईएसपी32 जैसे प्लेटफार्मों पर आधारित मदरबोर्ड समाधानों के साथ एकीकृत किया जा सकता है।

गैर-मानक उत्पादों के लिए, एंटीना का विकास संरचनात्मक चित्र, स्थापना स्थान, इंटरफ़ेस आवश्यकताओं और तैयार डिवाइस द्वारा उपयोग किए जाने वाले वायरलेस मॉड्यूल पर आधारित हो सकता है।

वाईफ़ाई एंटीना कैसे स्थापित किया जाना चाहिए?

सही स्थापना आवश्यक है क्योंकि तकनीकी रूप से उपयुक्त एंटीना भी यदि बाड़े के अंदर गलत तरीके से स्थित है तो प्रदर्शन में गिरावट का अनुभव कर सकता है।

चरण 1: स्थापना क्षेत्र तैयार करें

फोटो फ्रेम को बंद करें और पिछला कवर हटा दें। इच्छित स्थापना क्षेत्र को साफ करें और सुनिश्चित करें कि एंटीना बॉडी और समाक्षीय केबल के लिए पर्याप्त जगह है। उन स्थानों से बचें जहां धातु संरचनाएं आरएफ पथ में बाधा डाल सकती हैं।

चरण 2: एंटीना को स्थापित करें

एफपीसी एंटीना के लिए, चिपकने वाले एंटीना को एक उपयुक्त आंतरिक सतह पर सपाट रखें। डिस्प्ले, बैटरी, मेनबोर्ड घटकों और अन्य संभावित आरएफ बाधाओं से सीधे हस्तक्षेप से बचें। बाहरी चिपकने वाली रॉड एंटेना को उनके निर्दिष्ट माउंटिंग बिंदु पर सुरक्षित रूप से तैनात किया जाना चाहिए।

चरण 3: कनेक्ट करें और परीक्षण करें

सही आरएफ कनेक्टर का उपयोग करके एंटीना को वाईफाई मॉड्यूल से कनेक्ट करें। समाक्षीय केबल को व्यवस्थित रखें और अनावश्यक तेज मोड़, संपीड़न या उलझने से बचें। बाड़े को फिर से जोड़ने के बाद, नेटवर्क कनेक्टिविटी, रिमोट इमेज ट्रांसमिशन और लंबी अवधि के संचालन का परीक्षण करें।

बड़े पैमाने पर उत्पादन के लिए, निर्माताओं को एक मानकीकृत इंस्टॉलेशन ड्राइंग का पालन करना चाहिए। लगातार एंटीना स्थिति उत्पादन इकाइयों के बीच भिन्नता को कम करने में मदद करती है।

निर्माताओं को सही एंटीना का चयन कैसे करना चाहिए?

उत्पाद टीमों को एंटीना चयन को एक अलग घटक के रूप में मानने के बजाय संपूर्ण वायरलेस सिस्टम के हिस्से के रूप में मूल्यांकन करना चाहिए। निम्नलिखित चेकलिस्ट प्रोटोटाइप और उत्पादन जोखिमों को कम करने में मदद कर सकती है।

1. वायरलेस बैंड की पुष्टि करें.निर्धारित करें कि डिवाइस को 2.4 गीगाहर्ट्ज़, 5 गीगाहर्ट्ज़, या डुअल-बैंड ऑपरेशन की आवश्यकता है या नहीं।
2. उपलब्ध स्थापना स्थान की जाँच करें.एंटीना क्षेत्र को मापें और डिस्प्ले, बैटरी, पीसीबी और बाड़े की स्थिति पर विचार करें।
3. आरएफ कनेक्टर का मिलान करें.सत्यापित करें कि मॉड्यूल को IPEX4, MHF1, RP-SMA, या किसी अन्य इंटरफ़ेस की आवश्यकता है या नहीं।
4. केबल आवश्यकताओं को परिभाषित करें।एंटीना को अंतिम रूप देने से पहले केबल की लंबाई और रूटिंग निर्धारित की जानी चाहिए।
5. तैयार उत्पाद में आरएफ प्रदर्शन का मूल्यांकन करें।वास्तविक बाड़े में एंटीना स्थापित होने के बाद प्रोटोटाइप परीक्षण किया जाना चाहिए।
6. थोक उत्पादन से पहले नमूनों का अनुरोध करें।नमूना सत्यापन संगतता की पुष्टि करने में मदद करता है और बड़े पैमाने पर सिग्नल समस्याओं के जोखिम को कम करता है।
7. अनुकूलन क्षमता पर विचार करें.आयाम, लाभ, कनेक्टर्स और केबल विशिष्टताओं को समायोजित करने में सक्षम निर्माता गैर-मानक उत्पाद डिजाइनों का बेहतर समर्थन कर सकता है।

खरीद टीमों के लिए, एंटीना निर्माता के साथ सीधा संचार तकनीकी स्पष्टीकरण, नमूना परीक्षण, उत्पादन समन्वय और बाद के डिजाइन परिवर्तनों को भी सरल बना सकता है।

अनुकूलित एंटीना उत्पादन के लिए कियानमु पर विचार क्यों करें?

कियानमु कम्युनिकेशन एफपीसी एंटेना, पीसीबी एंटेना, वाईफाई एंटेना, ब्लूटूथ एंटेना, 5जी एंटेना, जीपीएस एंटेना और अनुकूलित आरएफ समाधान सहित संचार एंटेना के अनुसंधान, विकास और उत्पादन पर केंद्रित है।

डिजिटल फोटो फ्रेम अनुप्रयोगों के लिए, कियानमु केवल सामान्य एंटीना कॉन्फ़िगरेशन पर निर्भर रहने के बजाय समर्पित डिज़ाइन प्रदान करता है। इसकी उत्पादन क्षमताएं उत्पाद आयामों, संचार मॉड्यूल, ऑपरेटिंग आवृत्ति, स्थापना स्थिति, कनेक्टर आवश्यकताओं और केबल विशिष्टताओं के आधार पर अनुकूलन का समर्थन करती हैं।

निर्माता के प्रकाशित उत्पाद विनिर्देशों में RoHS और REACH अनुपालन शामिल है, जबकि CE और FCC प्रमाणन सहायता परियोजना आवश्यकताओं के अनुसार प्रदान की जा सकती है। OEM और ODM परियोजनाओं के लिए, खरीदार बड़े पैमाने पर उत्पादन की ओर बढ़ने से पहले नमूनों का मूल्यांकन भी कर सकते हैं।

कियानमु की एंटीना क्षमताओं के बारे में अतिरिक्त जानकारी के लिए, देखेंकियानमु एंटीना विनिर्माण समाधानया समर्पित की समीक्षा करेंडिजिटल फोटो फ्रेम वाईफाई एंटीना उत्पाद पृष्ठ.

अक्सर पूछे जाने वाले प्रश्नों

क्या ऐन्टेना आयाम और कनेक्टर को अनुकूलित किया जा सकता है?

हाँ। Qianmu डिवाइस संरचना, इंस्टॉलेशन स्पेस और वाईफाई मॉड्यूल इंटरफ़ेस के अनुसार एंटीना आयाम, केबल लंबाई, लाभ पैरामीटर और कनेक्टर प्रकारों के अनुकूलन का समर्थन करता है।

क्या एंटीना 2.4 गीगाहर्ट्ज और 5 गीगाहर्ट्ज वाईफाई दोनों को सपोर्ट करता है?

मानक विनिर्देश 2400-2500 मेगाहर्ट्ज और 5150-5850 मेगाहर्ट्ज का समर्थन करता है। वायरलेस मॉड्यूल और एप्लिकेशन आवश्यकताओं के अनुसार विशिष्ट बैंड कॉन्फ़िगरेशन पर चर्चा की जा सकती है।

डिजिटल फोटो फ्रेम के लिए कौन सी एंटीना संरचनाएं उपलब्ध हैं?

उपलब्ध संरचनाओं में एफपीसी लचीले एंटेना, पीसीबी एसएमटी एंटेना और बाहरी चिपकने वाली रॉड एंटेना शामिल हैं। उपयुक्त संरचना बाड़े, उपलब्ध स्थान, स्थापना विधि और आरएफ डिज़ाइन पर निर्भर करती है।

थोक ऑर्डर देने से पहले क्या परीक्षण किया जाना चाहिए?

निर्माताओं को तैयार उत्पाद के बाड़े में एंटीना का परीक्षण करना चाहिए और यथार्थवादी परिचालन स्थितियों के तहत वायरलेस स्थिरता, रिमोट इमेज ट्रांसमिशन, कनेक्शन विश्वसनीयता और प्रदर्शन का मूल्यांकन करना चाहिए। इससे बड़े पैमाने पर उत्पादन से पहले एकीकरण के मुद्दों की पहचान करने में मदद मिलती है।

क्या एंटीना का उपयोग वाणिज्यिक डिजिटल डिस्प्ले उत्पादों के लिए किया जा सकता है?

हाँ। एप्लिकेशन रेंज में वाणिज्यिक स्मार्ट डिस्प्ले फ्रेम, होटल और गेस्टहाउस डिस्प्ले, लॉबी विज्ञापन फ्रेम, कॉर्पोरेट डिस्प्ले उत्पाद और अन्य जुड़े डिजिटल फोटो-फ्रेम एप्लिकेशन शामिल हैं।

निष्कर्ष

आधुनिक स्मार्ट फोटो फ्रेम के लिए एक विश्वसनीय वायरलेस कनेक्शन आवश्यक है जो क्लाउड सिंक्रोनाइज़ेशन और दूरस्थ सामग्री प्रबंधन पर निर्भर करता है। आवृत्ति, आरएफ मिलान, इंस्टॉलेशन स्पेस, कनेक्टर, केबल रूटिंग और वास्तविक संलग्नक प्रदर्शन के आधार पर एंटीना का चयन करने से निर्माताओं को अधिक सुसंगत वायरलेस सिस्टम बनाने में मदद मिल सकती है। यदि आप एक नया फोटो फ्रेम विकसित कर रहे हैं, मौजूदा एंटीना को बदल रहे हैं, या OEM/ODM उत्पादन की योजना बना रहे हैं,हमसे संपर्क करेंकियानमु की इंजीनियरिंग टीम के साथ आपके एंटीना आयामों, आवृत्ति आवश्यकताओं, कनेक्टर कॉन्फ़िगरेशन, नमूनों और अनुकूलित उत्पादन आवश्यकताओं पर चर्चा करने के लिए।
