साझा बाइक एंटीना

साझा बाइक एंटीना एक समर्पित IoT RF एंटीना है जिसे विशेष रूप से साझा साइकिल और ई-बाइक के स्मार्ट लॉक हाउसिंग के अंदर एकीकृत करने के लिए डिज़ाइन किया गया है। इसे डिवाइस आवरण से परे बाहरी एक्सपोज़र की आवश्यकता नहीं है, इसके बजाय इसे सीधे लॉक पीसीबी के आसपास या लॉक हाउसिंग में आरक्षित आंतरिक स्थान के भीतर रखा जाता है। स्मार्ट लॉक के सीमित आंतरिक स्थान और धातु आवास, बैटरी, मोटर और मेनबोर्ड घटकों से विद्युत चुम्बकीय हस्तक्षेप के कारण, पारंपरिक ऑफ-द-शेल्फ आंतरिक एंटेना स्थापित होने पर महत्वपूर्ण सिग्नल क्षीणन का सामना करते हैं। इससे वाहन की रिपोर्टिंग में देरी, स्थिति में बदलाव, असामान्य नींद बिजली की खपत और अंततः उच्च परिचालन रखरखाव लागत होती है। कियानमु कम्युनिकेशंस के एंटीना को विशेष रूप से लॉक हाउसिंग के अंदर जटिल विद्युत चुम्बकीय वातावरण के लिए अनुकूलित और ट्यून किया गया है, जो सीमित, संलग्न गुहाओं के भीतर स्थिर संचार और पोजिशनिंग सिग्नल आउटपुट सुनिश्चित करता है। यह साझा दोपहिया वाहनों में स्मार्ट लॉक समाधान के लिए मुख्य सहायक घटक के रूप में कार्य करता है।

काम के सिद्धांत

1. स्मार्ट लॉक मेनबोर्ड अपने आरएफ पोर्ट के माध्यम से एक आरएफ सिग्नल आउटपुट करता है, जो विकिरण के लिए साझा साइकिल के अंतर्निहित एंटीना को फीडर केबल के माध्यम से प्रेषित होता है।

2. विकिरण इकाई विद्युत संकेतों को विद्युत चुम्बकीय तरंगों में परिवर्तित करती है, जो प्लास्टिक लॉक हाउसिंग में प्रवेश करती है और बाहर की ओर विकिरण करती है, वाहन का स्थान, लॉक स्थिति, बैटरी स्तर और गलती की जानकारी क्लाउड-आधारित प्रबंधन प्लेटफ़ॉर्म पर भेजती है।

3. बेस स्टेशन से रिमोट अनलॉक और लॉक कमांड प्राप्त करें, वायुजनित विद्युत चुम्बकीय तरंगों को वापस विद्युत संकेतों में परिवर्तित करें, और उन्हें मेनबोर्ड पर संचारित करें;

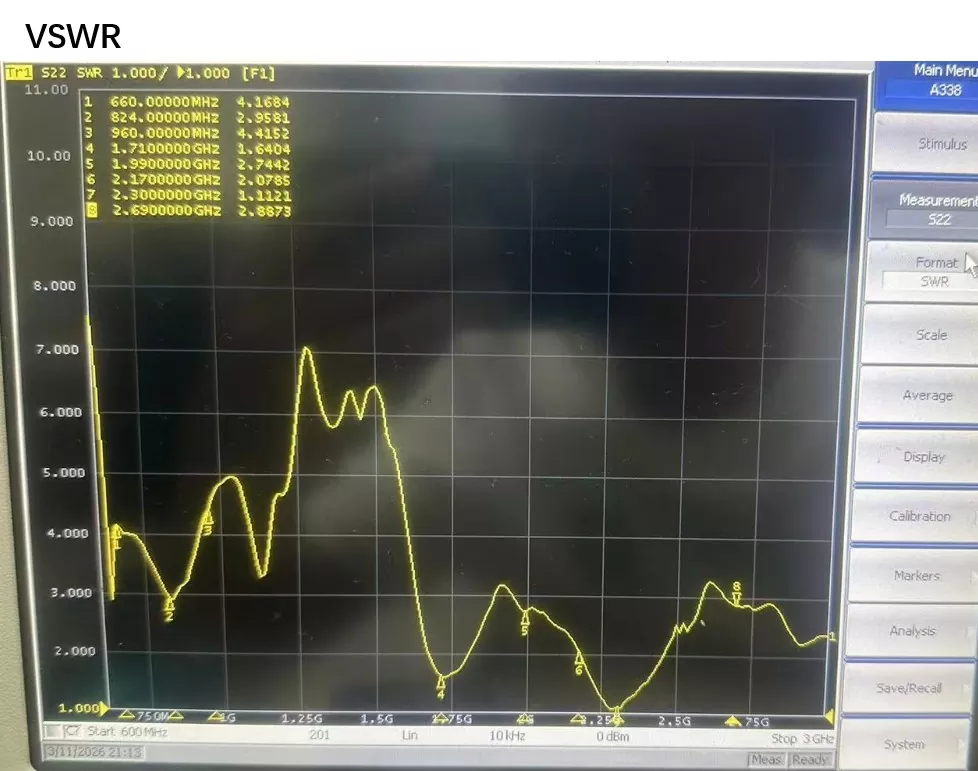

4. आंतरिक धातु और बैटरी हस्तक्षेप को संबोधित करने, सीमित स्थानों के भीतर एक मानक 50Ω प्रतिबाधा बनाए रखने, इको हानि को कम करने, असामान्य बिजली की खपत को दबाने और डिवाइस की लिथियम बैटरी जीवन को बढ़ाने के लिए प्रतिबाधा ट्यूनिंग की जाती है।

समर्थित उपकरणों के साथ संगत

· एनबीआईओटी स्मार्ट बाइक लॉक

· 4जी कैट.1 साझा इलेक्ट्रिक बाइक सेंट्रल लॉक मेनबोर्ड

· साझा इलेक्ट्रिक स्कूटरों के लिए आंतरिक IoT संचार मॉड्यूल

· अंतर्निर्मित संचार टर्मिनलों के साथ साझा स्कूटर और गतिशीलता उपकरण

· छोटा आउटडोर IoT लॉक, बिल्ट-इन मॉड्यूल के साथ कैबिनेट लॉक

उत्पाद की मुख्य प्रौद्योगिकी

1. कैविटी-विरोधी हस्तक्षेप ट्यूनिंग डिज़ाइन: स्मार्ट लॉक में आंतरिक धातु आवास, लिथियम बैटरी और सर्किट बोर्ड से विद्युत चुम्बकीय हस्तक्षेप को संबोधित करने के लिए एक एनेकोइक कक्ष में विशेष रूप से कैलिब्रेट किया गया। यह सीमित, संलग्न स्थानों में भी स्थिर विकिरण प्रदर्शन को बनाए रखता है, लॉक के आंतरिक वातावरण के कारण होने वाले सिग्नल के उतार-चढ़ाव को प्रभावी ढंग से रोकता है।

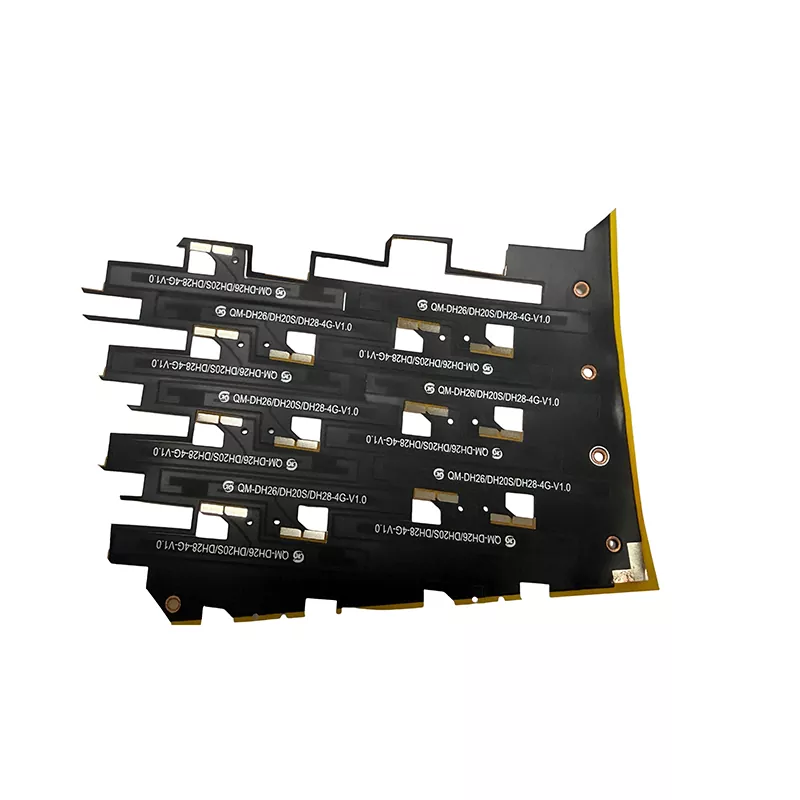

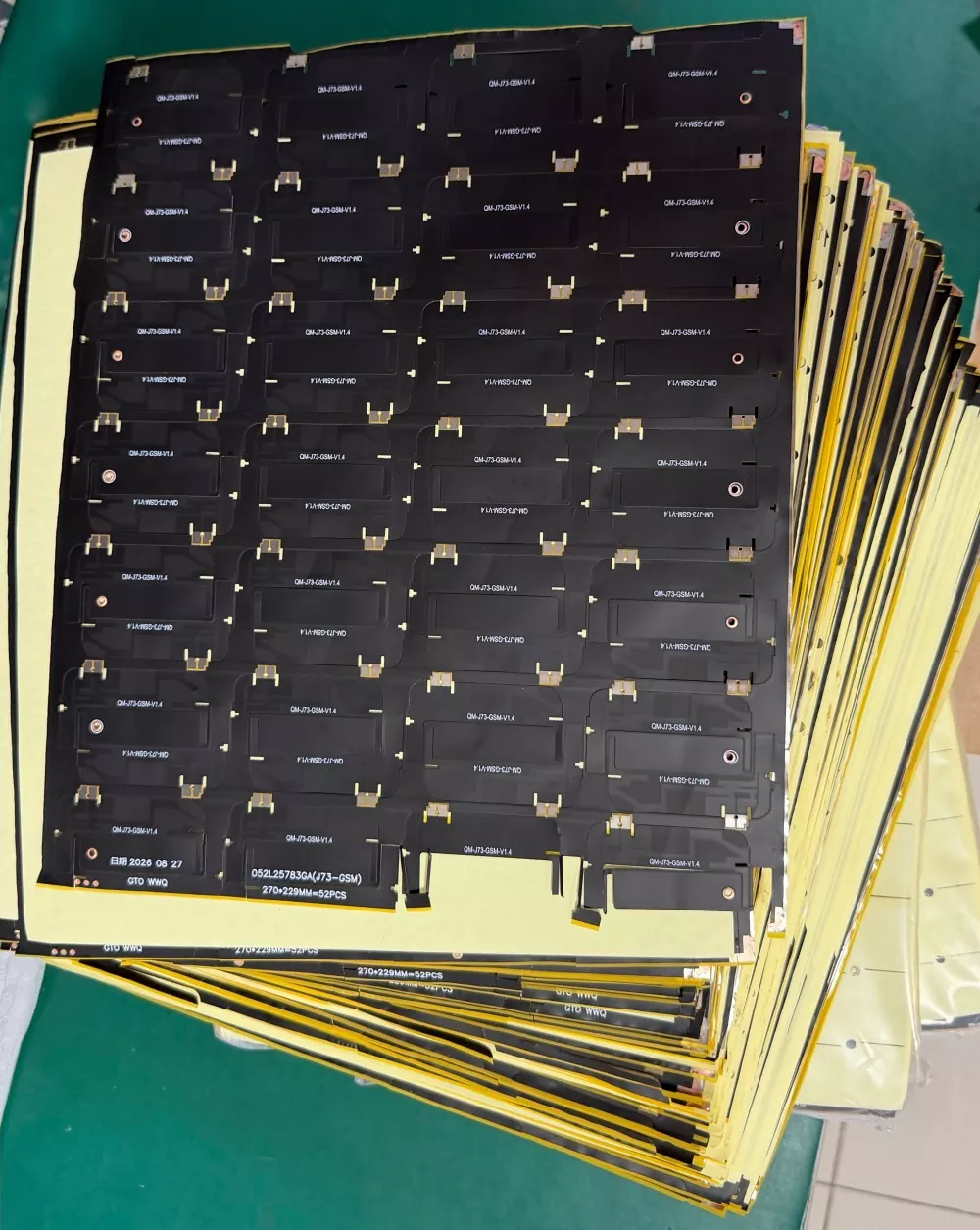

2. कॉम्पैक्ट और स्लिम डिज़ाइन, ताले के अंदर तंग जगहों के लिए आदर्श: विभिन्न आंतरिक लॉक आयामों के अनुरूप लचीले एफपीसी, सिरेमिक, स्प्रिंग और पीसीबी एंटीना विकल्पों के साथ कई आकारों और कॉन्फ़िगरेशन में उपलब्ध है। यह न्यूनतम गुहा स्थान घेरता है, जिससे संरचनात्मक इंजीनियरों के लिए डिज़ाइन में एकीकृत करना आसान हो जाता है।

3. एंटी-वाइब्रेशन और एंटी-थकावट विशेषताएं: साझा बाइक को अक्सर ऊबड़-खाबड़ सड़कों और लंबे समय तक कंपन का सामना करना पड़ता है, जिससे आसानी से फीडर तार टूट सकता है या सोल्डर जोड़ अलग हो सकता है। साझा बाइक एंटीना में केबल निकास बिंदु पर तनाव-बफरिंग सुदृढीकरण शामिल है, और लचीले एफपीसी संस्करण में अतिरिक्त स्टील सुदृढ़ीकरण प्लेटें शामिल हैं। 500 घंटे की सिम्युलेटेड सड़क कंपन विश्वसनीयता परीक्षण से गुजरने के बाद, यह टूटे हुए तारों जैसे उत्पादन दोषों को काफी कम कर देता है।

4. कम-शक्ति आरएफ अनुकूलन: आरएफ लिंक हानि को अनुकूलित करने से जटिल इनडोर वातावरण में डिवाइस ट्रांसमिशन बिजली की खपत कम हो जाती है, समग्र सिस्टम बिजली का उपयोग कम हो जाता है, व्यक्तिगत वाहनों के लिए बैटरी प्रतिस्थापन चक्र बढ़ जाता है, और ऑन-साइट रखरखाव की आवृत्ति कम हो जाती है।

5. लचीले अनुकूलन और विकास क्षमताएं: ग्राहक के आवास आयामों और आंतरिक घटक लेआउट के अनुसार विशेष रूप से ट्यून किया जा सकता है; संचार और जीएनएसएस पोजिशनिंग के संयोजन से एकल संचार या एकीकृत दोहरे-फ़ंक्शन एंटेना का समर्थन करता है; केबल की लंबाई, कनेक्टर प्रकार और ऑपरेटिंग फ़्रीक्वेंसी बैंड सभी समायोज्य हैं।

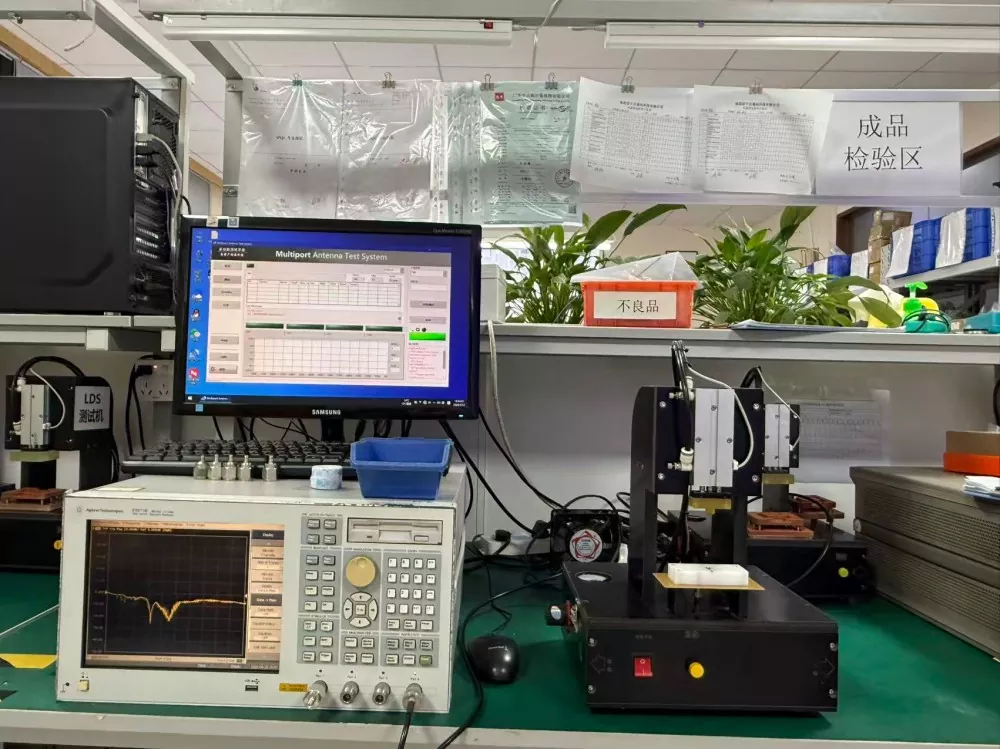

6. गुणवत्ता का पता लगाने योग्य और सत्यापन योग्य: उत्पादों का प्रत्येक बैच माइक्रोवेव एनेकोइक चैम्बर परीक्षण रिपोर्ट और नमूना उम्र बढ़ने के परीक्षण रिकॉर्ड को बरकरार रखता है। प्रोजेक्ट थोक आपूर्ति के लिए, प्रोजेक्ट स्वीकृति आवश्यकताओं को पूरा करने के लिए शिपमेंट के साथ वास्तविक माप डेटा प्रदान किया जा सकता है। स्वतंत्र अनुसंधान एवं विकास क्षमताओं वाले आपूर्तिकर्ता के रूप में, हम नमूना चरण के दौरान कई प्रोटोटाइप पुनरावृत्तियां प्रदान कर सकते हैं।

साझा बाइक एंटीना कैसे चुनें

1. आवृत्ति बैंड और कार्यात्मक आवश्यकताओं को स्पष्ट करें: पुष्टि करें कि क्या परियोजना NB-IoT या 4G Cat.1 है, और क्या एकीकृत Beidou-GPS दोहरी पोजिशनिंग की आवश्यकता है। समान दिखने वाले लेकिन बेमेल आवृत्ति बैंड वाले साझा बाइक एंटेना ताले के अंदर उपयोग किए जाने पर खराब वास्तविक प्रदर्शन करेंगे।

2. आंतरिक गुहा वातावरण का मूल्यांकन करें: आंतरिक स्थान के आकार, आसपास के धातु घटकों और बैटरी प्लेसमेंट पर विचार करें। केवल एंटीना के नंगे घटक मापदंडों पर निर्भर न रहें; वास्तविक माप पूर्ण संलग्नक असेंबली के बाद आयोजित किया जाना चाहिए, क्योंकि नंगे बोर्ड डेटा वास्तविक परियोजनाओं में वास्तविक दुनिया के प्रदर्शन का प्रतिनिधित्व नहीं कर सकते हैं।

3. संरचनात्मक आवश्यकताओं की पुष्टि करें: उपलब्ध स्थान आयाम, स्थापना और माउंटिंग विधि, कनेक्टर मॉडल, और स्वीकार्य केबल लंबाई, उन घटकों को खरीदने से बचने के लिए जिन्हें इकट्ठा नहीं किया जा सकता है।

4. आरएफ ट्यूनिंग क्षमताओं वाले निर्माताओं को प्राथमिकता दें। ऑफ-द-शेल्फ जेनेरिक उत्पाद आपके लॉक बॉडी के साथ संगत नहीं हो सकते हैं; एक भौतिक फ़ैक्टरी आपके लॉक कैविटी के लिए विशेष रूप से री-ट्यून और ऑप्टिमाइज़ कर सकती है, जबकि व्यापारी आमतौर पर कैविटी-स्तर अनुकूलन प्राप्त नहीं कर सकते हैं।

अक्सर पूछे जाने वाले प्रश्न

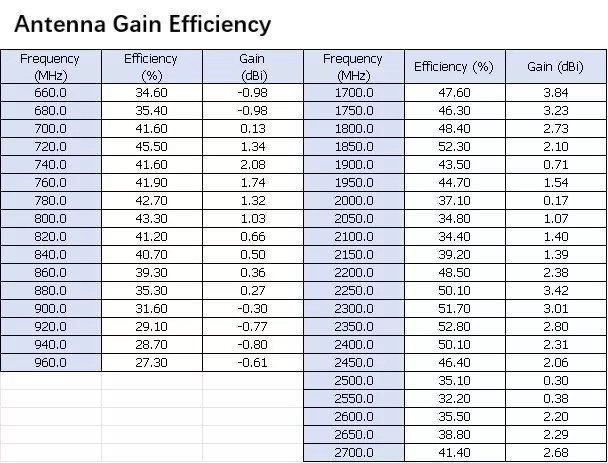

Q1: क्या उच्च एंटीना लाभ का मतलब हमेशा बेहतर प्रदर्शन होता है?

उत्तर: नहीं। अंतर्निर्मित एंटेना एक संकीर्ण धातु गुहा के भीतर ही सीमित होते हैं; केवल उच्च लाभ का पीछा करने से प्रतिबाधा बेमेल हो सकता है, जिसके परिणामस्वरूप समग्र बिजली खपत में तेज वृद्धि होती है। साझा बाइक के लिए, अंतर्निर्मित एंटीना को कैविटी वातावरण, बिजली की खपत, झटका प्रतिरोध और आकार सहित कई कारकों को संतुलित करना होगा, जिसके लिए आपके लॉक बॉडी डिज़ाइन के आधार पर मिलान और ट्यूनिंग की आवश्यकता होती है।

Q2: बाहरी एंटेना की तुलना में अंतर्निर्मित एंटेना के क्या फायदे और नुकसान हैं?

ए: अंतर्निर्मित एंटेना के लाभ: बिना किसी खुले घटकों के साफ डिवाइस उपस्थिति, बाहरी एंटेना से जुड़े नुकसान, टूटने या हानि के जोखिम को खत्म करना। नुकसान: लॉक हाउसिंग के भीतर आंतरिक धातु भागों से अधिक हस्तक्षेप, एंटीना ट्यूनिंग में उच्च परिशुद्धता की आवश्यकता होती है। यदि आपके प्रोजेक्ट में ऊंची इमारतों या भूमिगत गैरेज में बड़े पैमाने पर तैनाती शामिल है, तो संपूर्ण ऑन-साइट परीक्षण और मूल्यांकन आवश्यक है।

Q3: क्या हम 4G संचार + GPS BeiDou डुअल-फ़ंक्शन साझा बाइक एंटीना बना सकते हैं?

ए: समर्थित। एकीकृत डुअल-एंटीना डिज़ाइन आंतरिक वायरिंग को कम करता है, और कनेक्टर और केबल को आवश्यकतानुसार अनुकूलित किया जा सकता है।

Q4: उत्पाद वारंटी नीति क्या है?

उत्तर: सामान्य स्थापना और उपयोग के तहत, हम उत्पाद के विद्युत दोषों के लिए वारंटी प्रदान करते हैं जो मानव क्षति के कारण नहीं होते हैं। हालाँकि, गलत इंस्टालेशन, केबलों को जबरदस्ती खींचने या असेंबली के दौरान संपीड़न से होने वाली क्षति से उत्पन्न होने वाली समस्याएं वारंटी के अंतर्गत नहीं आती हैं। हम ऐसी समस्याओं से बचने में मदद के लिए इंस्टॉलेशन दिशानिर्देश भी प्रदान करेंगे।
