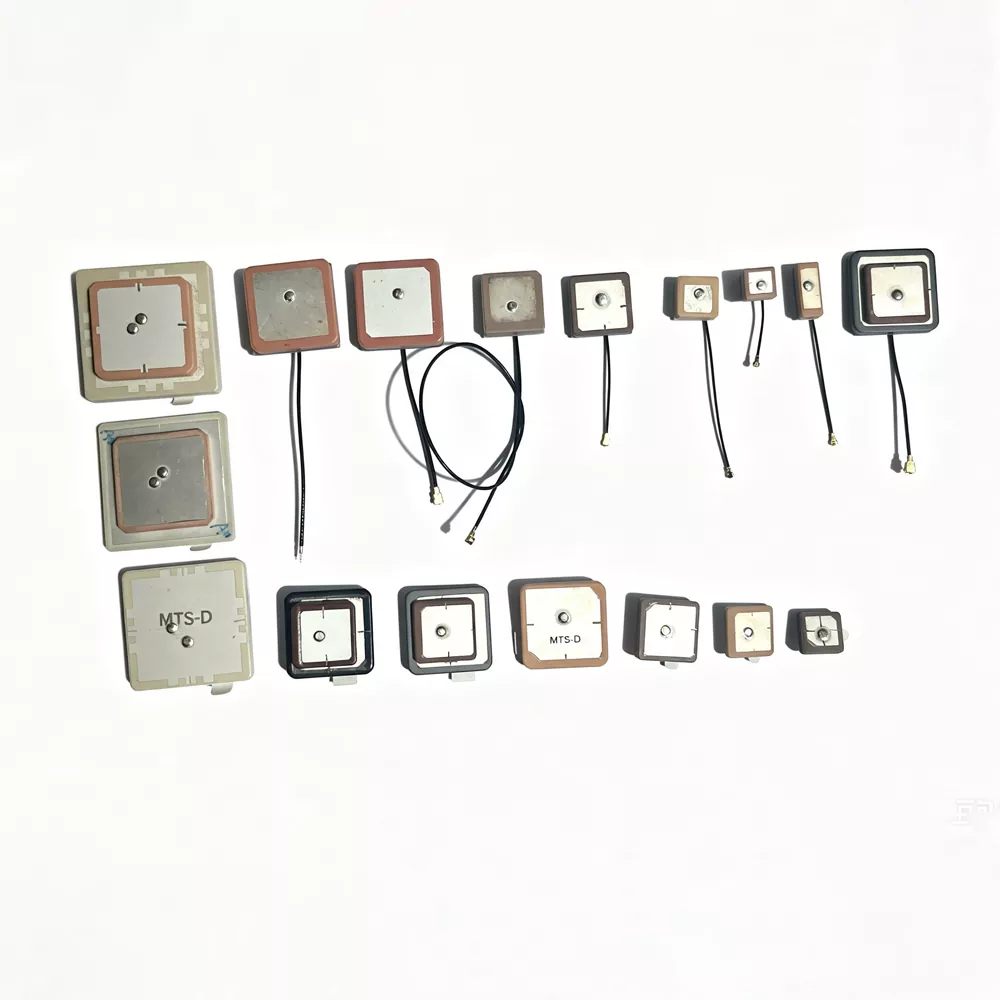

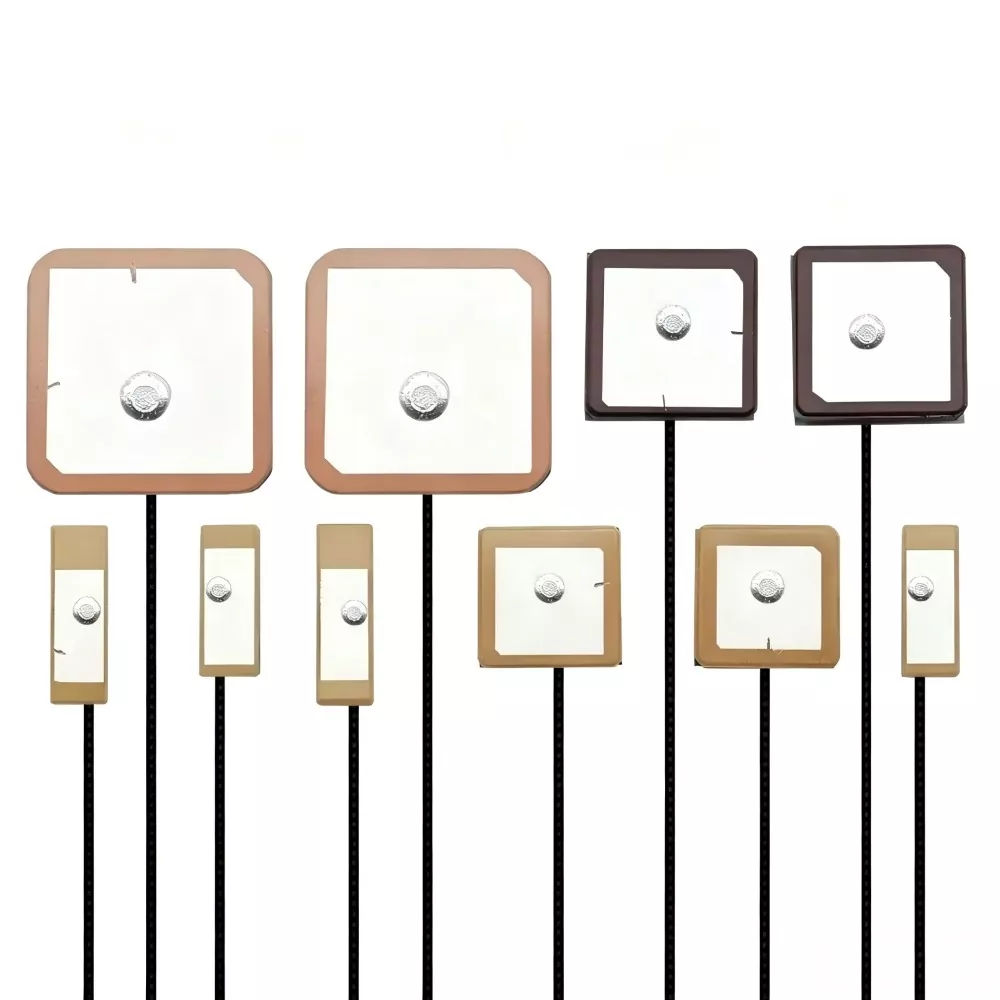

जीपीएस BeiDou एंटीना

GPS BeiDou एंटीना एक उपग्रह नेविगेशन RF घटक है जिसे GPS L1 (1575.42 MHz) और BeiDou B1 (1561 MHz) सहित L1/B1 आवृत्ति संकेतों के स्वागत के लिए डिज़ाइन किया गया है।

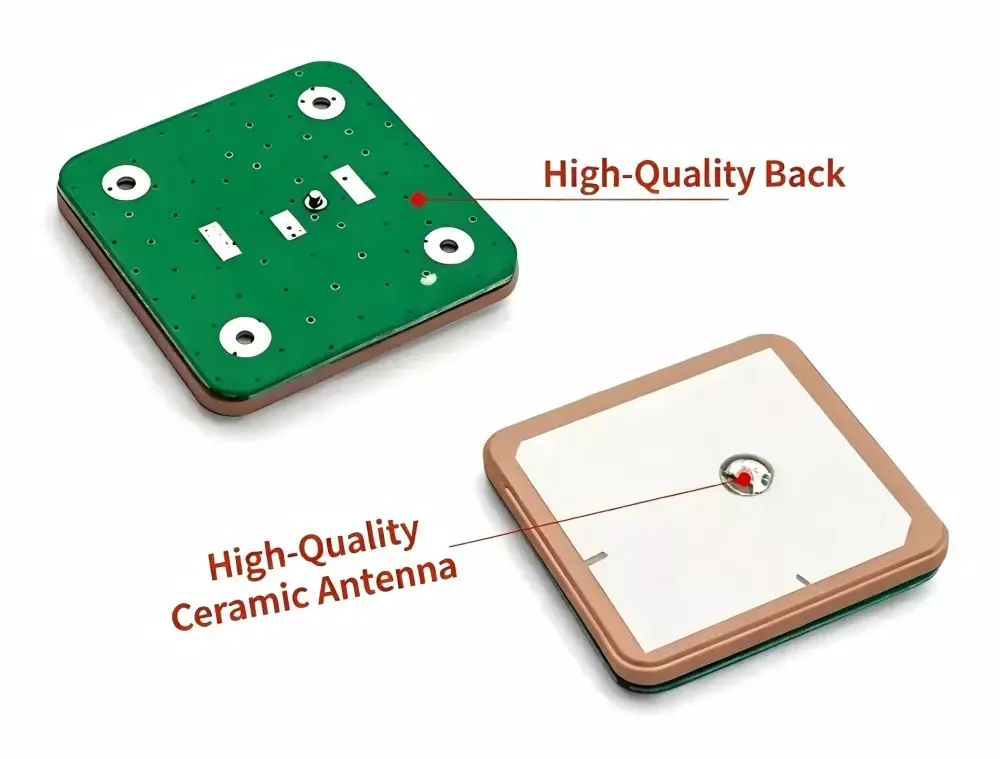

ऐन्टेना आमतौर पर उच्च पारगम्यता सामग्री के साथ एक सिरेमिक ढांकता हुआ पैच संरचना का उपयोग करता है। सिग्नल रिसेप्शन धातु पैच और सिरेमिक सब्सट्रेट के बीच विद्युत चुम्बकीय अनुनाद के माध्यम से प्राप्त किया जाता है, जो कमजोर उपग्रह आरएफ संकेतों को जीएनएसएस रिसीवर प्रसंस्करण के लिए कम शोर वाले विद्युत संकेतों में परिवर्तित करता है।

दाएं हाथ के गोलाकार ध्रुवीकरण (आरएचसीपी) का उपयोग उपग्रह संचरण विशेषताओं से मेल खाने के लिए किया जाता है, जिससे गतिशील रिसेप्शन वातावरण में ध्रुवीकरण बेमेल हानि को कम किया जा सके।

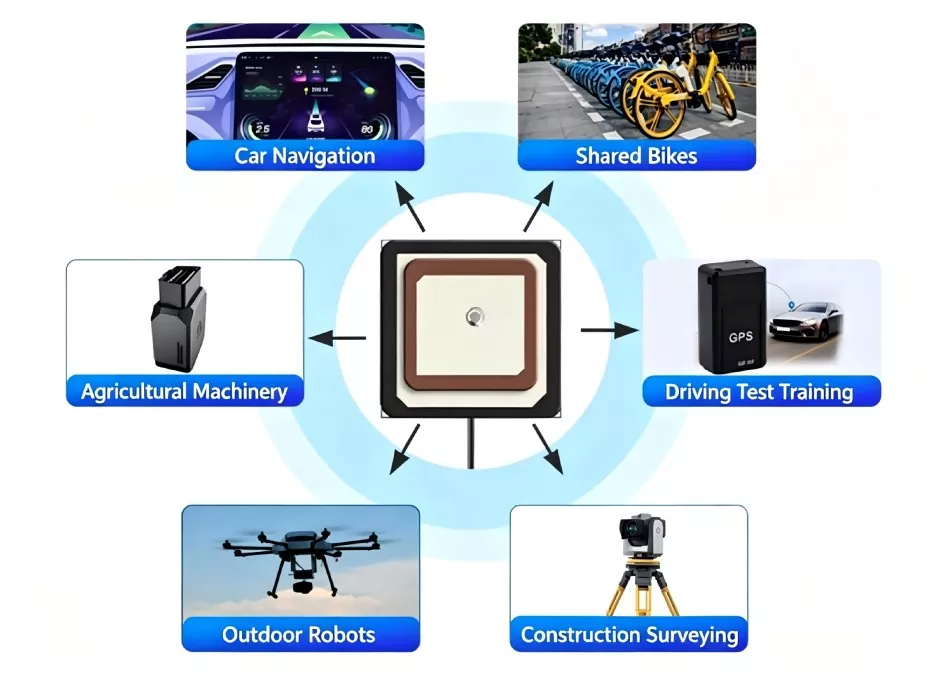

संगत उपकरण

स्रोत फैक्टरी के रूप में, हम GPS BeiDou एंटीना का उत्पादन करते हैं। इसमें असाधारण अनुकूलता है और निम्नलिखित उपकरणों में इसका व्यापक रूप से उपयोग किया जाता है:

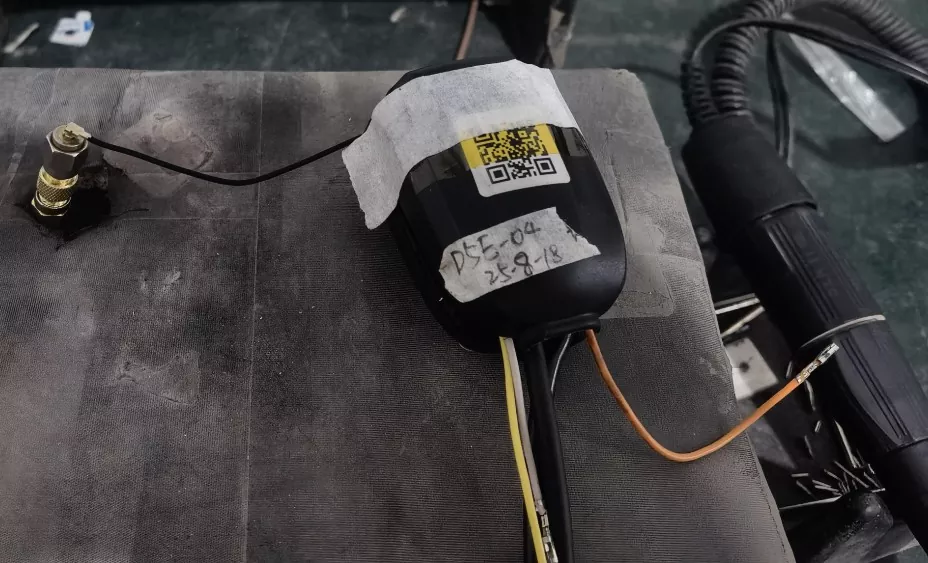

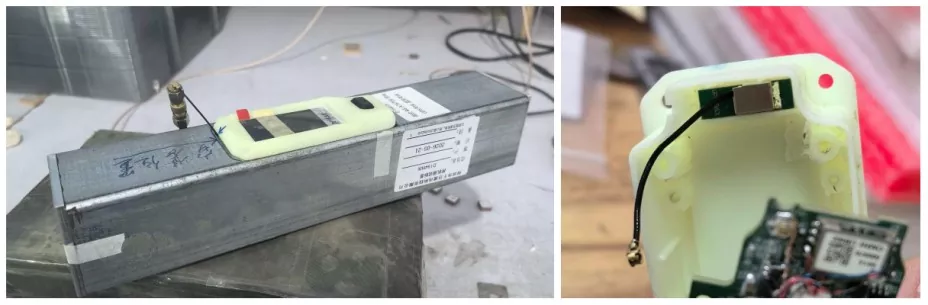

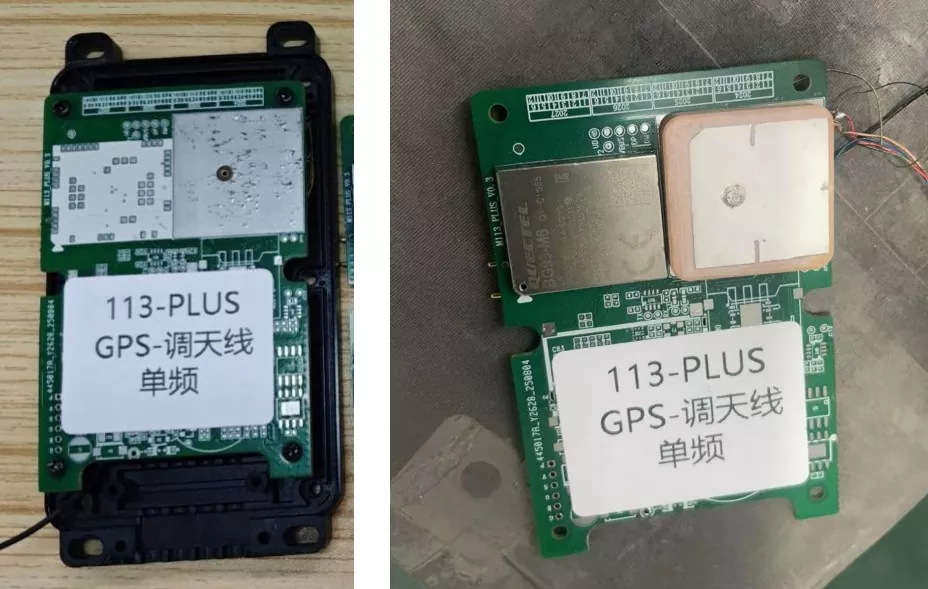

• वाहन और यात्रा में: वाहन में नेविगेशन सिस्टम, साझा साइकिल और इलेक्ट्रिक स्कूटर के लिए स्मार्ट लॉक, डैशकैम और ओबीडी ट्रैकर्स।

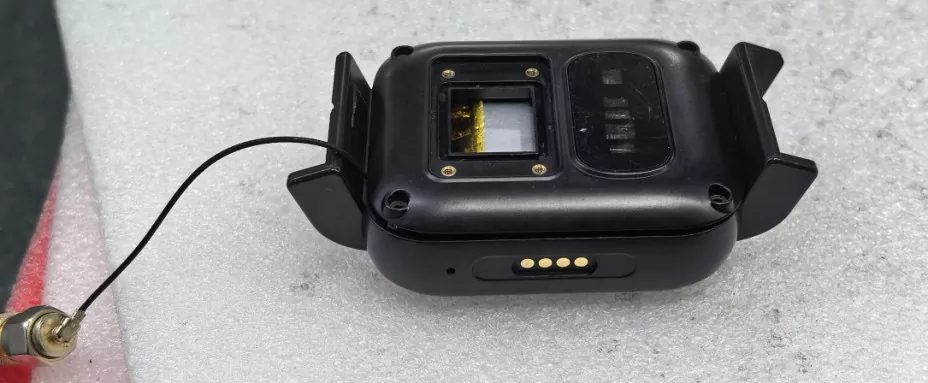

• इंटरनेट ऑफ थिंग्स और पहनने योग्य वस्तुएं: स्मार्टवॉच, बच्चे/बुजुर्ग स्थान बैज, लघु पालतू ट्रैकर, संपत्ति ट्रैकिंग टैग।

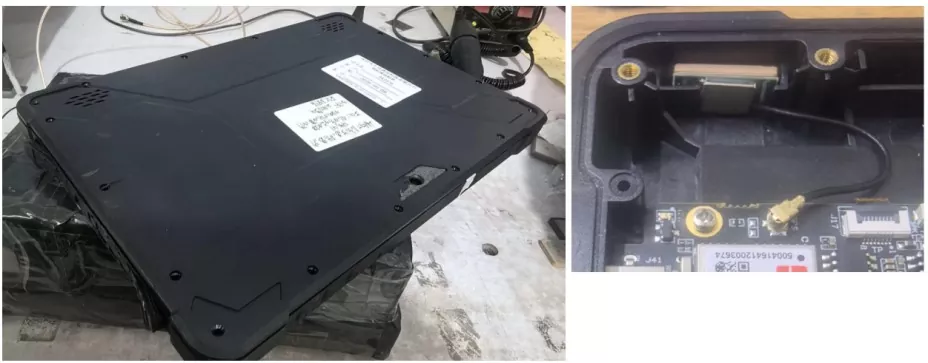

• उद्योग और सर्वेक्षण: उच्च परिशुद्धता सर्वेक्षण और मानचित्रण टर्मिनल, कृषि ड्रोन उड़ान नियंत्रक, औद्योगिक IoT सेंसर, हैंडहेल्ड पीडीए।

मुख्य विक्रय बिंदु और वास्तविक मापित डेटा

हम फैक्टरी उत्पादन जीपीएस बाहरी एंटीना में निम्नलिखित मुख्य लाभ हैं:

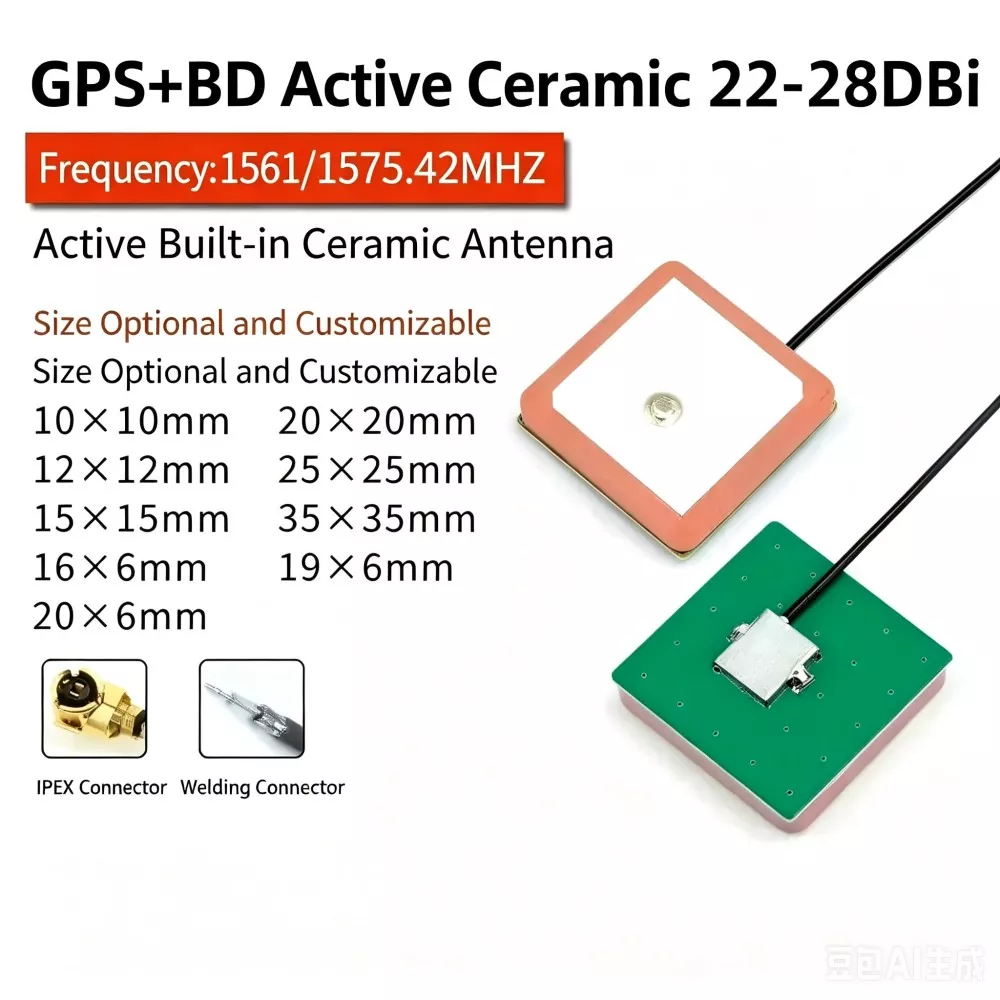

1. आकार और प्रदर्शन का अंतिम संतुलन: मल्टी-लेयर कम-तापमान सह-फायर्ड सिरेमिक (एलटीसीसी) तकनीक का उपयोग करते हुए, यह घटक केवल 16×6×4.5 मिमी मापने वाले अल्ट्रा-थिन पैकेज में भी एक स्थिर गुंजयमान आवृत्ति बनाए रखता है, जो इसे अंतरिक्ष-बाधित लघु IoT उपकरणों के लिए आदर्श बनाता है।

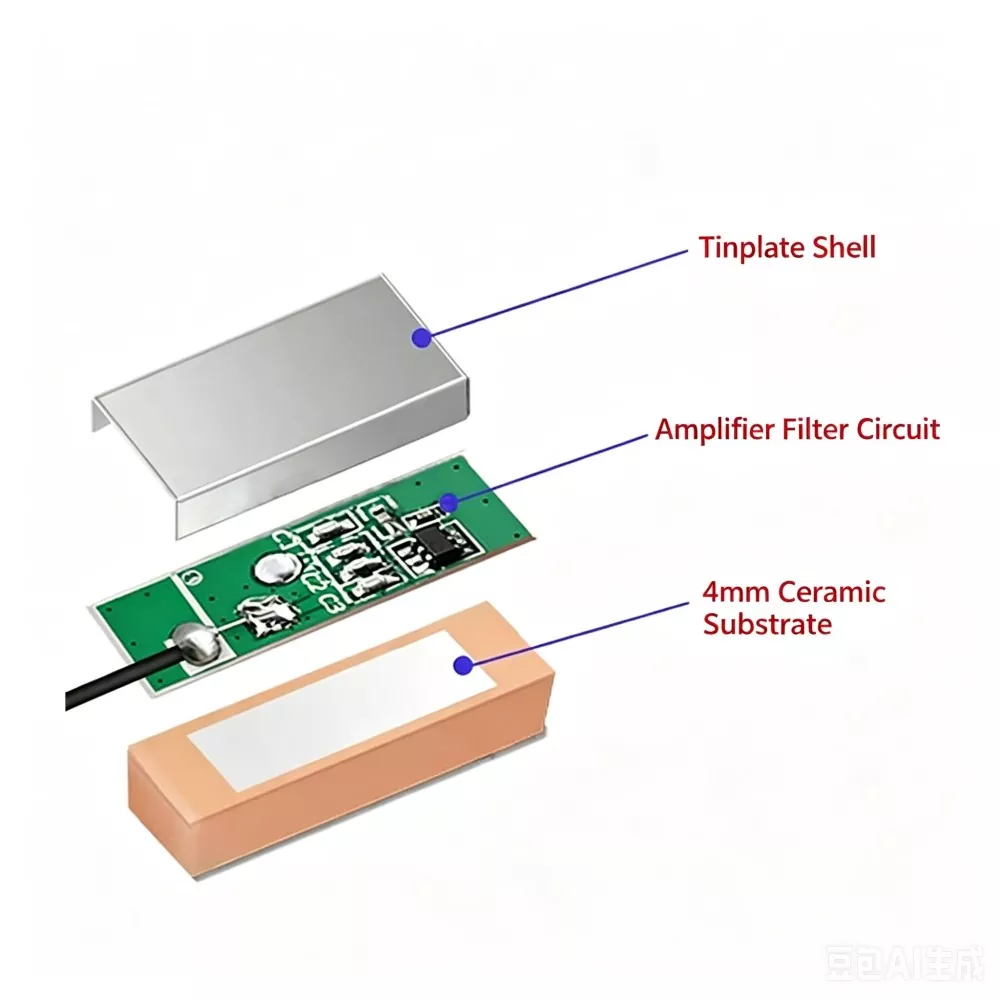

2. उत्कृष्ट कमजोर-सिग्नल का पता लगाने की क्षमता: उच्च-प्रदर्शन LNA (कम-शोर एम्पलीफायर) से सुसज्जित, मापा गया शोर आंकड़ा (NF) ≤2.0 dB है, और लाभ 25 dB ± 3 dB तक पहुंच सकता है। वास्तविक परीक्षण में, डिवाइस के कोल्ड-स्टार्ट उपग्रह अधिग्रहण का समय 25 सेकंड के भीतर कम कर दिया गया है, और यह शहरी घाटी के वातावरण में भी 7 से अधिक उपग्रहों को प्राप्त कर सकता है।

3. उच्च तापमान स्थिरता: सिरेमिक ढांकता हुआ का तापमान गुणांक ±30 पीपीएम/℃ के भीतर नियंत्रित किया जाता है। -40℃ से 85℃ तक के चरम वातावरण में, गुंजयमान आवृत्ति बदलाव ≤±5 मेगाहर्ट्ज है - जो पारंपरिक पीसीबी एंटेना से कहीं बेहतर है।

4. प्रतिबाधा मिलान और विरोधी हस्तक्षेप: वीएसडब्ल्यूआर ≤ 1.5 के साथ मानक 50Ω प्रतिबाधा डिजाइन; वैकल्पिक रूप से सतह पर फेराइट कोटिंग के साथ उपलब्ध है, जो आउट-ऑफ-बैंड दमन ≥ 40 डीबी प्रदान करता है और डीसी-डीसी कन्वर्टर्स जैसे उच्च-आवृत्ति हस्तक्षेप से मदरबोर्ड को प्रभावी ढंग से बचाता है।

मुख्य तकनीकी विशिष्टताएँ और पैरामीटर्स

प्रतिस्पर्धी उत्पादों के साथ गहराई से तुलना

1. निकासी आवश्यकताएँ

एंटीना को एक अबाधित क्षेत्र में रखा जाना चाहिए। एंटीना के ऊपर 30° ऊंचाई कोण के भीतर कोई बड़ी धातु की वस्तु मौजूद नहीं होनी चाहिए। एक निरंतर 7 सेमी × 7 सेमी ग्राउंड प्लेन को रिफ्लेक्टर के रूप में एंटीना के नीचे आरक्षित किया जाना चाहिए, सक्रिय क्षेत्र के नीचे सीधे रूटिंग की अनुमति नहीं है।

2. ईएमआई अलगाव

एंटीना को उच्च शोर वाले घटकों जैसे डीसी-डीसी कन्वर्टर्स, क्रिस्टल ऑसिलेटर, सीपीयू और स्पीकर से दूर रखें। न्यूनतम 2 सेमी की पृथक्करण दूरी की सिफारिश की जाती है।

3. प्रतिबाधा नियंत्रण

एंटीना फ़ीड बिंदु से जीएनएसएस मॉड्यूल तक 50Ω नियंत्रित प्रतिबाधा बनाए रखें। आरएफ निशानों को छोटा रखा जाना चाहिए, उनका मार्ग सुचारू होना चाहिए और कोई समकोण मोड़ नहीं होना चाहिए।

4.अभिविन्यास नियंत्रण

सिरेमिक सतह ऊपर की ओर होनी चाहिए और जमीन के तल के समानांतर रहनी चाहिए। स्थिर आरएचसीपी रिसेप्शन विशेषताओं को बनाए रखने के लिए झुकाव कोण 15° से अधिक नहीं होना चाहिए।

आरएफ इंजीनियरिंग विचार

1. ग्राउंड प्लेन निर्भरता

जीएनएसएस एंटीना को एक स्थिर ग्राउंड प्लेन की आवश्यकता होती है। प्रदर्शन का सीधा संबंध जमीन के आकार और समरूपता से है।

2. मल्टीपाथ पर्यावरण संवेदनशीलता

शहरी वातावरण सिग्नल प्रतिबिंब पथ पेश करते हैं जो स्थिति सटीकता को कम करते हैं और परिशुद्धता (डीओपी) के कमजोर पड़ने को बढ़ाते हैं।

3. एलएनए योगदान

कम शोर वाले एम्पलीफायर का लाभ अधिग्रहण संवेदनशीलता में सुधार करता है लेकिन फ़िल्टरिंग अपर्याप्त होने पर आउट-ऑफ-बैंड हस्तक्षेप की संवेदनशीलता भी बढ़ जाती है।

4. आवृत्ति स्थिरता

सिरेमिक ढांकता हुआ तापमान गुणांक थर्मल साइक्लिंग स्थितियों के तहत गुंजयमान बहाव को प्रभावित करता है।

सही उत्पाद कैसे चुनें?

जीपीएस बाहरी एंटीना का चयन करते समय, निम्नलिखित प्रमुख कारकों पर विचार करें:

1. आवृत्ति और ध्रुवीकरण पुष्टि करें कि डिवाइस को GPS L1, BeiDou B1, या डुअल-फ़्रीक्वेंसी समर्थन की आवश्यकता है या नहीं। गोलाकार रूप से ध्रुवीकृत GNSS एंटेना को 2.4G प्रकार जैसे रैखिक रूप से ध्रुवीकृत एंटेना के साथ न मिलाएं, क्योंकि इसके परिणामस्वरूप बेमेल और ख़राब रिसेप्शन होगा।

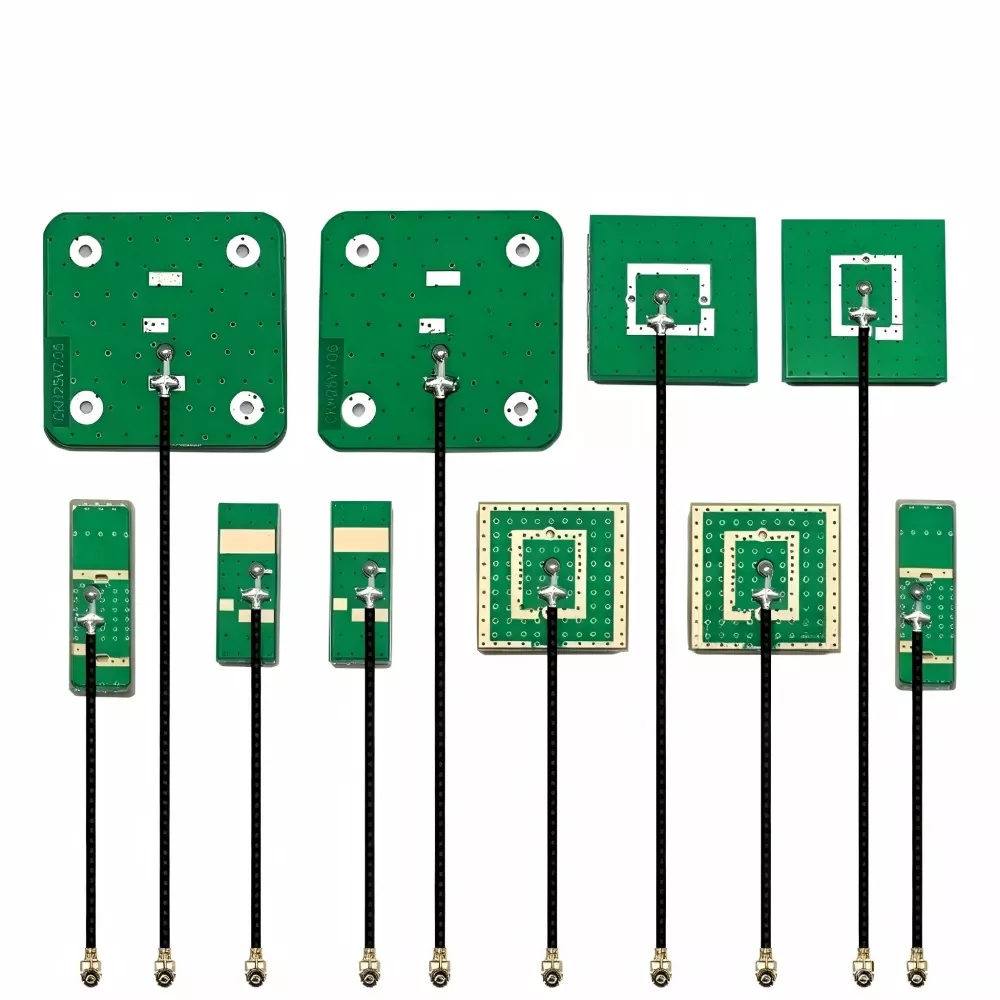

2. स्थापना स्थान कॉम्पैक्ट उपकरणों के लिए, सिरेमिक एंटीना का उपयोग आमतौर पर इसके छोटे रूप कारक के कारण किया जाता है। पर्याप्त स्थान वाले लागत-संवेदनशील अनुप्रयोगों के लिए, पीसीबी एंटेना पर विचार किया जा सकता है। जटिल आरएफ वातावरण में, सिरेमिक एंटेना अधिक स्थिर प्रदर्शन प्रदान करते हैं।

3. सक्रिय या निष्क्रिय डिज़ाइन यदि डिवाइस में धातु का आवरण या लंबी आरएफ फ़ीड लाइन (>1 मीटर) है, तो सिग्नल हानि की भरपाई के लिए एकीकृत एलएनए के साथ एक सक्रिय एंटीना की सिफारिश की जाती है।

4. सत्यापन डेटा चयन केवल प्रयोगशाला विनिर्देशों पर ही नहीं, बल्कि मापा क्षेत्र प्रदर्शन (उदाहरण के लिए, उपग्रह अधिग्रहण, सी/एन0, कोल्ड स्टार्ट टाइम) पर आधारित होना चाहिए।

हमें क्यों चुनें (कियानमु कम्युनिकेशंस)?

• स्रोत फैक्ट्री से सीधी आपूर्ति: हम बिचौलियों के लाभ मार्जिन को अस्वीकार करते हैं और लचीले MOQ के साथ अत्यधिक प्रतिस्पर्धी पूर्व-फैक्टरी कीमतों की पेशकश करते हैं।

• मजबूत अनुसंधान एवं विकास और अनुकूलन क्षमताएं: हमारे पास पेशेवर आरएफ इंजीनियरों की एक टीम है जो आपकी आईडी संरचना और पीसीबी लेआउट के आधार पर सिरेमिक चिप आकार, चांदी परत आकार और एलएनए लाभ को तुरंत अनुकूलित कर सकती है।

• वास्तविक मामले में सत्यापन: हमारे उत्पादों को कई प्रमुख बाइक-शेयरिंग, इन-व्हीकल नेविगेशन और स्मार्ट पहनने योग्य ब्रांडों की आपूर्ति श्रृंखलाओं में सफलतापूर्वक एकीकृत किया गया है, जिससे "धीमी सितारा खोज और लगातार स्टार हानि" जैसी अनगिनत समस्याओं का समाधान हो गया है।

• पूर्ण जीवनचक्र सेवाएँ: हम वन-स्टॉप तकनीकी सहायता प्रदान करते हैं - बिक्री-पूर्व प्रतिबाधा मिलान सिमुलेशन और एंटीना लेआउट मार्गदर्शन से लेकर बिक्री के बाद दोषपूर्ण उत्पादों के त्वरित विश्लेषण तक।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या अलग-अलग फ़्रीक्वेंसी बैंड में सिरेमिक एंटेना को एक दूसरे के स्थान पर इस्तेमाल किया जा सकता है?

उत्तर: नहीं, जीएनएसएस एंटेना और 2.4जी/5.8जी एंटेना विभिन्न ध्रुवीकरण प्रकार और ऑपरेटिंग तंत्र का उपयोग करते हैं। जीएनएसएस एंटेना आमतौर पर आरएचसीपी होते हैं, जबकि 2.4जी/5.8जी एंटेना रैखिक रूप से ध्रुवीकृत होते हैं। ध्रुवीकरण और आवृत्ति के बीच बेमेल के परिणामस्वरूप महत्वपूर्ण सिग्नल क्षरण या उपग्रह लॉक का नुकसान होता है।

Q2: ऐन्टेना का आकार प्रदर्शन को प्रभावित क्यों करता है?

ए: सिरेमिक एंटीना का प्रदर्शन प्रभावी विकिरण क्षेत्र और ढांकता हुआ स्थिरांक से संबंधित है। एक बड़ा सिरेमिक वॉल्यूम आम तौर पर लाभ और संवेदनशीलता में सुधार करता है। हालाँकि, कॉम्पैक्ट डिज़ाइन में, प्रदर्शन को एंटीना ट्यूनिंग और ग्राउंड प्लेन डिज़ाइन के माध्यम से आंशिक रूप से अनुकूलित किया जा सकता है।

Q3: जीपीएस बाहरी एंटीना की प्रतिबाधा क्या है?

ए: मानक डिज़ाइन प्रतिबाधा 50Ω है, जिसका उपयोग आमतौर पर जीएनएसएस आरएफ फ्रंट-एंड सिस्टम में किया जाता है। सिस्टम-स्तरीय मिलान आवश्यकताओं के आधार पर कस्टम प्रतिबाधा मानों का समर्थन किया जा सकता है।

Q4: इंस्टॉलेशन प्रदर्शन को कैसे सत्यापित किया जाता है?

उत्तर: मूल्यांकन आम तौर पर जीएनएसएस रिसीवर मेट्रिक्स जैसे उपग्रह अधिग्रहण गणना, एसएनआर (सिग्नल-टू-शोर अनुपात), और खुले आकाश की स्थितियों के तहत कोल्ड-स्टार्ट समय पर आधारित होता है। स्थिर संचालन के लिए, एक मानक परीक्षण वातावरण में एकाधिक उपग्रह लॉक और सुसंगत सी/एन0 मान अपेक्षित हैं
