मेटल स्टाम्प ऐन्टेना

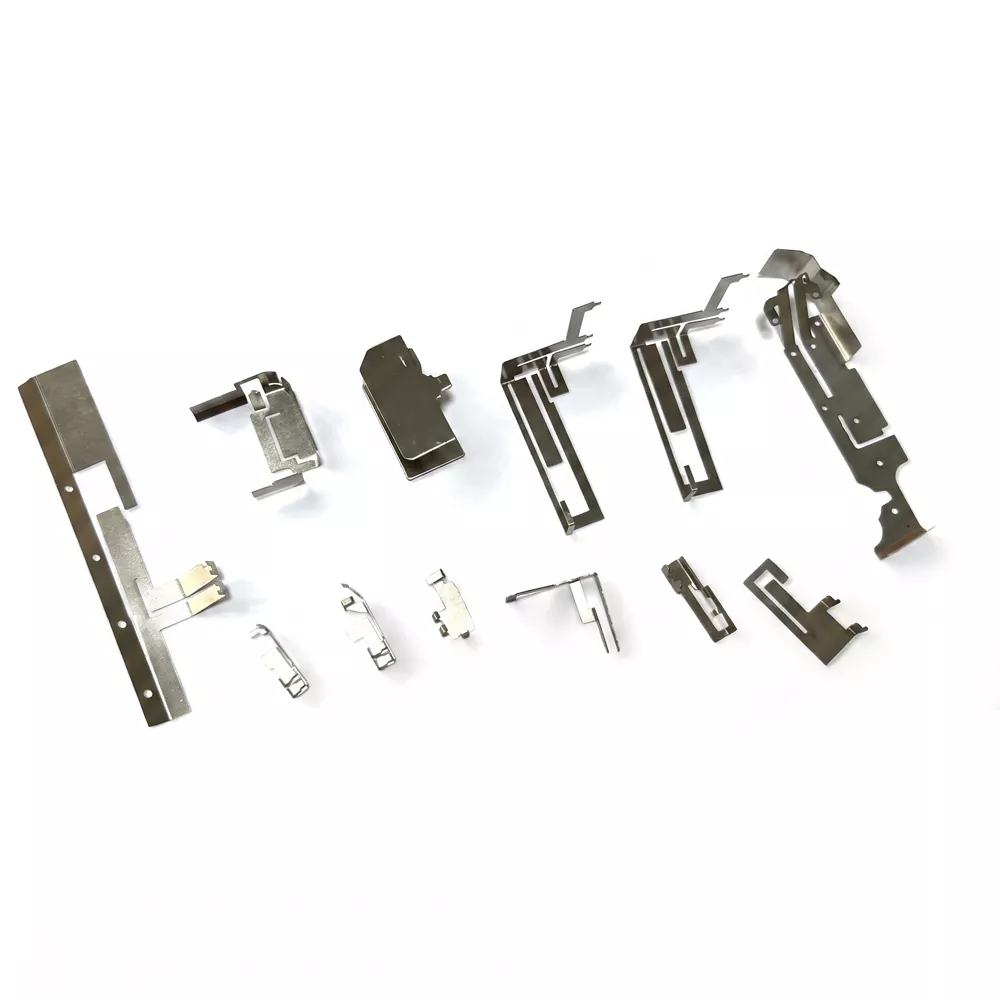

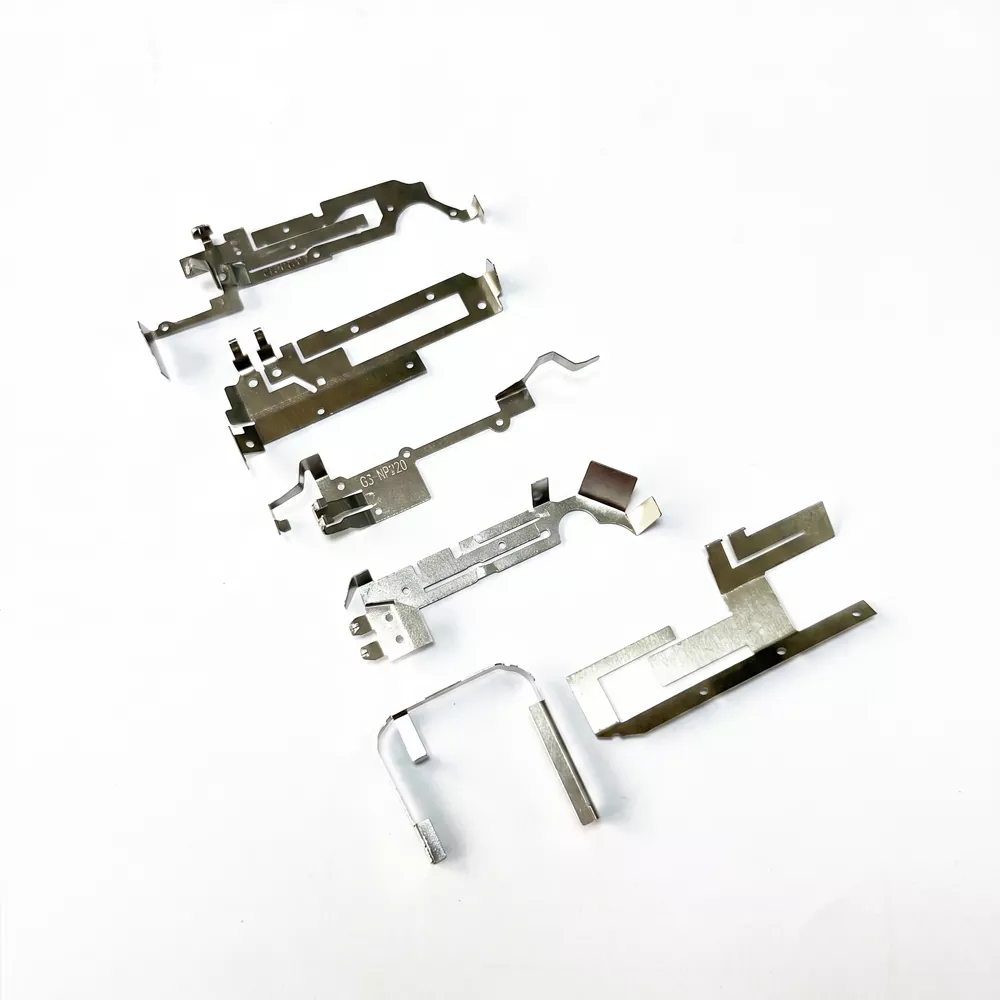

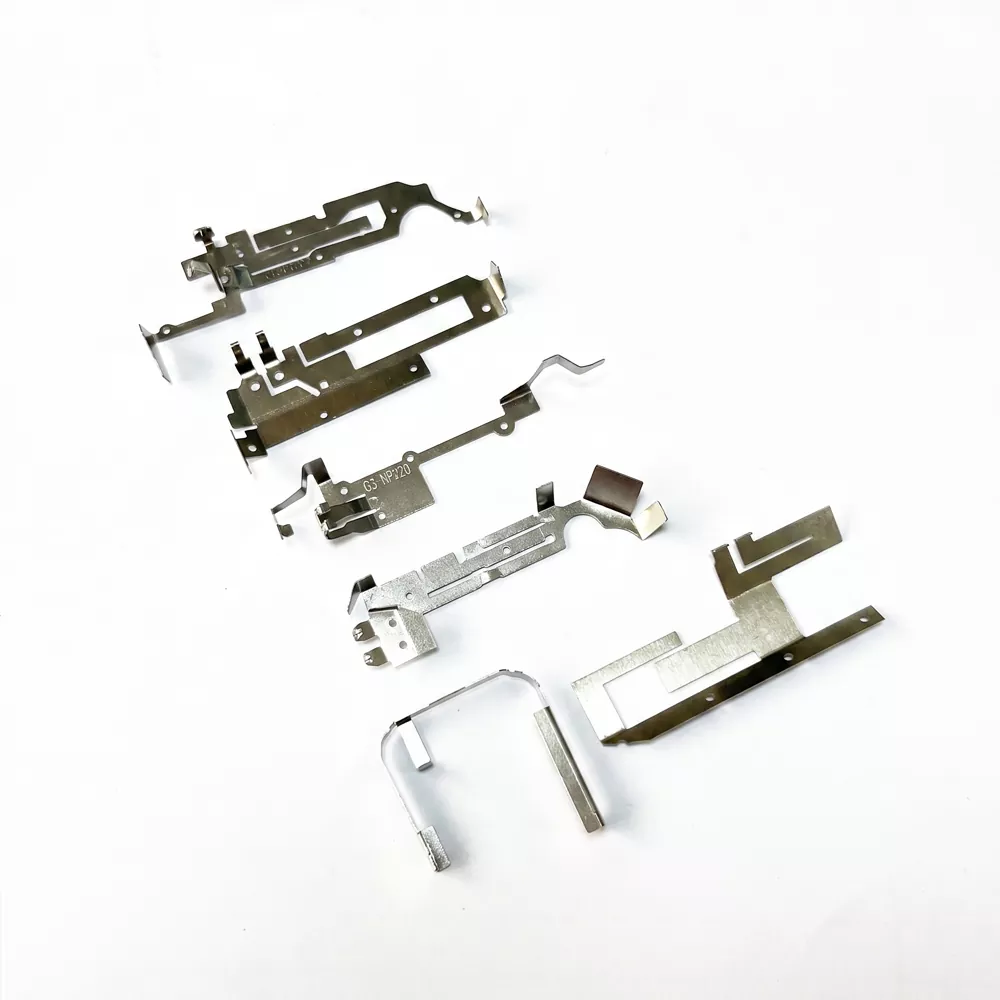

मेटल स्टैम्प ऐन्टेना एक आरएफ घटक है जो सटीक स्टैम्पिंग प्रक्रिया का उपयोग करके अल्ट्रा-पतली स्टेनलेस स्टील (जैसे SUS301 या SUS304) या तांबे मिश्र धातु से निर्मित होता है। आमतौर पर मोटाई में 1 मिमी से कम, इसे घुमावदार या अनियमित डिवाइस सतहों के अनुरूप बनाने के लिए डिज़ाइन किया गया है, जो इसे कॉम्पैक्ट इलेक्ट्रॉनिक उत्पादों के लिए उपयुक्त बनाता है।

यह एंटीना सावधानीपूर्वक डिज़ाइन की गई धातु ज्यामिति द्वारा उत्पन्न विद्युत चुम्बकीय अनुनाद के माध्यम से संचालित होता है। स्थापना के दौरान, निचले संपर्क बिंदुओं को पीसीबी एंटीना टर्मिनलों पर दबाया जाता है, जिससे सोल्डरिंग के बिना एक विश्वसनीय विद्युत कनेक्शन बनता है। स्प्रिंग संपर्क संरचना लोचदार विरूपण के माध्यम से यांत्रिक तनाव को अवशोषित करते हुए स्थिर सिग्नल ट्रांसमिशन सुनिश्चित करती है, बार-बार असेंबली और कंपन स्थितियों के तहत दीर्घकालिक स्थायित्व का समर्थन करती है।

मुख्य तकनीकी विशिष्टताएँ

मेटल स्टैम्प ऐन्टेना को नियंत्रित प्रतिबाधा और स्थिर यांत्रिक संपर्क प्रदर्शन के साथ कॉम्पैक्ट आरएफ अनुप्रयोगों के लिए डिज़ाइन किया गया है।

मानकीकृत परीक्षण शर्तें

डेटा स्थिरता सुनिश्चित करने के लिए, सभी आरएफ और यांत्रिक मापदंडों को निम्नलिखित मानकीकृत शर्तों के तहत मापा जाता है:

प्रतिबाधा और वीएसडब्ल्यूआर मापन

50Ω संदर्भ प्रणाली के साथ कैलिब्रेटेड वेक्टर नेटवर्क एनालाइज़र (VNA) का उपयोग करके परीक्षण किया गया।

आरएफ प्रदर्शन पर्यावरण

एक मानक संदर्भ ग्राउंड प्लेन के साथ मुक्त-स्थान या अर्ध-एनेकोइक वातावरण में किए गए माप।

यांत्रिक संपर्क परीक्षण

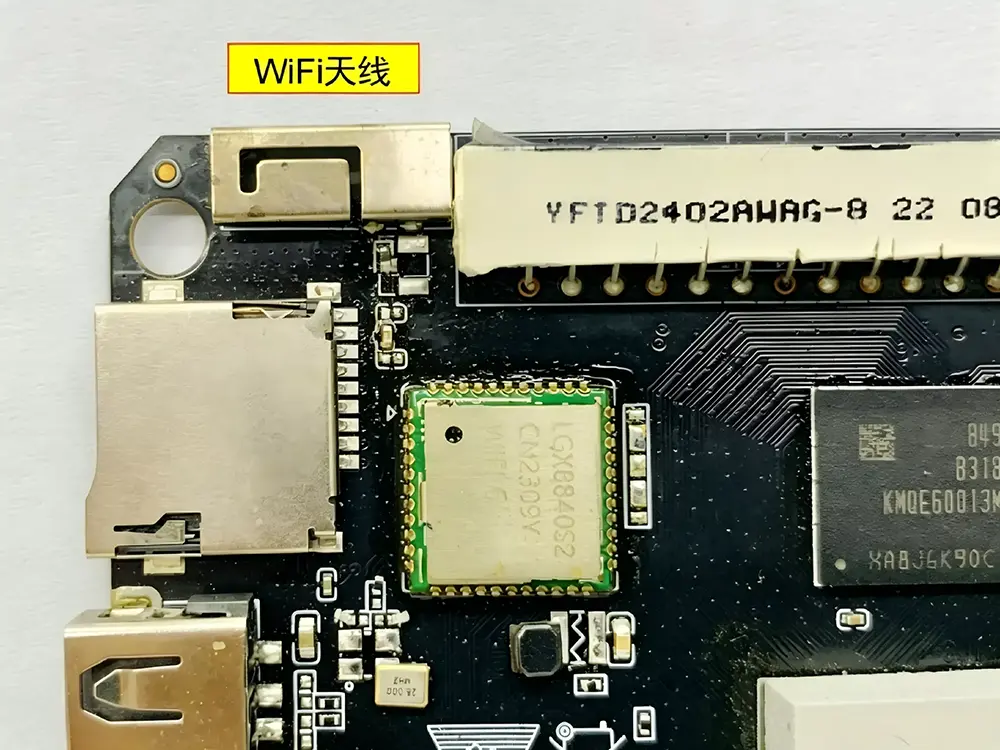

एंटीना को एक मानक पीसीबी पैड लेआउट पर परिभाषित संपर्क ऊंचाई और नियंत्रित प्रेस बल के साथ लगाया जाता है।

आवृत्ति मापन स्थिति

डिट्यूनिंग प्रभावों को ध्यान में रखते हुए एक प्रतिनिधि उपकरण बाड़े में स्थापना के बाद केंद्र आवृत्ति का मूल्यांकन किया गया।

तापमान परीक्षण की स्थिति

निरंतर विद्युत निगरानी के तहत -40℃ से +85℃ तक थर्मल साइक्लिंग की जाती है।

लागू उपकरण और अनुप्रयोग परिदृश्य

मुख्य विक्रय बिंदु: हार्डवेयर स्प्रिंग ऐन्टेना क्यों चुनें?

अंतरिक्ष-कुशल डिजाइन

इसकी लो-प्रोफाइल संरचना घुमावदार या अनियमित सतहों के अनुरूप हो सकती है, जिससे बैटरी और अन्य घटकों के लिए आंतरिक स्थान को अधिकतम करने में मदद मिलती है।

लागत-प्रभावी असेंबली

पीसीबी संपर्कों के लिए प्रेस-फिट कनेक्शन सोल्डरिंग प्रक्रियाओं को समाप्त करता है, बड़े पैमाने पर उत्पादन में असेंबली समय और विनिर्माण लागत को कम करता है।

यांत्रिक स्थायित्व

लोचदार संपर्क संरचना कंपन, झटके और बार-बार यांत्रिक तनाव के तहत स्थिर विद्युत प्रदर्शन बनाए रखती है।

सटीक पोजिशनिंग डिजाइन

मुद्रांकित संरेखण छेद (गोल और स्लॉटेड) स्वचालित असेंबली के दौरान एंटीना फ़ीड बिंदु और पीसीबी के बीच सटीक स्थिति सुनिश्चित करते हैं।

इंस्टालेशन गाइड और इंजीनियरिंग अनुशंसाएँ

सिस्टम-स्तरीय अनुप्रयोगों में मेटल स्टैम्प एंटीना के इष्टतम प्रदर्शन को सुनिश्चित करने के लिए शेन्ज़ेन कियानमु कम्युनिकेशन टेक्नोलॉजी कंपनी लिमिटेड द्वारा निम्नलिखित इंस्टॉलेशन दिशानिर्देश प्रदान किए गए हैं।

1. पोजिशनिंग डिजाइन

ऐन्टेना संरचना पर कम से कम दो संरेखण छेद डिज़ाइन करें: प्राथमिक स्थिति के लिए एक गोलाकार छेद और द्वितीयक संरेखण के लिए एक लम्बा छेद। असेंबली के दौरान यांत्रिक स्थिरता सुनिश्चित करने के लिए रिक्ति पर्याप्त होनी चाहिए।

2. निकासी आवश्यकताएँ

विकिरण करने वाले तत्व को आसपास के धातु घटकों और प्रवाहकीय सामग्रियों से मुक्त रखें। आस-पास की संरचनाओं के कारण होने वाले डिट्यूनिंग प्रभावों को कम करने के लिए एक उचित निकासी क्षेत्र बनाए रखा जाना चाहिए। स्थिर माउंटिंग के लिए चिपकने वाला निर्धारण का उपयोग किया जा सकता है।

3. दबाव नियंत्रण से संपर्क करें

स्प्रिंग टर्मिनल और पीसीबी फ़ीड पैड के बीच संपर्क बल को निर्दिष्ट यांत्रिक सीमा के भीतर नियंत्रित किया जाना चाहिए। अपर्याप्त दबाव आरएफ संपर्क स्थिरता को प्रभावित कर सकता है, जबकि अत्यधिक दबाव से संपर्क संरचना में स्थायी विकृति आ सकती है।

4. सिस्टम-स्तरीय ट्यूनिंग

अंतिम डिवाइस में असेंबली के बाद, बाड़े और आसपास के घटकों के साथ युग्मन के कारण एंटीना का प्रदर्शन बदल सकता है। सिस्टम स्तर पर अनुनाद सटीकता सुनिश्चित करने के लिए वेक्टर नेटवर्क विश्लेषक (वीएनए) का उपयोग करके अंतिम ट्यूनिंग की सिफारिश की जाती है।

सही हार्डवेयर स्प्रिंग एंटीना कैसे चुनें?

मेटल स्टैम्प ऐन्टेना का चयन करते समय, मूल्यांकन निम्नलिखित प्रमुख डिज़ाइन कारकों पर आधारित होना चाहिए:

उपलब्ध डिवाइस स्थान

बाड़े के आंतरिक स्थान को मापें और उचित यांत्रिक फिट सुनिश्चित करने के लिए उचित लंबाई, चौड़ाई और मोटाई के साथ एक एंटीना का चयन करें।

ऑपरेटिंग आवृत्ति और बैंडविड्थ

लक्ष्य संचार बैंड (जैसे, वाईफाई, ब्लूटूथ, या सब-गीगाहर्ट्ज IoT बैंड) को परिभाषित करें। नैरो-बैंड डिज़ाइन के लिए, विकास के दौरान संरचनात्मक समायोजन के माध्यम से एंटीना के प्रदर्शन को ठीक किया जा सकता है।

अनुप्रयोग वातावरण

ऑटोमोटिव, आउटडोर या औद्योगिक उपयोग के लिए, संक्षारण प्रतिरोध और तापमान स्थिरता में सुधार के लिए SUS304 और सतह चढ़ाना जैसी सामग्री के चयन की सिफारिश की जाती है।

पीसीबी और असेंबली डिज़ाइन

पीसीबी पर फ़ीड बिंदु का सही संरेखण सुनिश्चित करें। असेंबली स्थिरता और बड़े पैमाने पर उत्पादन उपज में सुधार के लिए एक उपयुक्त माउंटिंग संरचना (प्रेस-फिट या स्प्रिंग कॉन्टैक्ट डिज़ाइन) चुनें।

शेन्ज़ेन कियानमु कम्युनिकेशन टेक्नोलॉजी कंपनी लिमिटेड को क्यों चुनें?

शेन्ज़ेन कियानमु कम्युनिकेशन टेक्नोलॉजी कंपनी लिमिटेड वायरलेस उपकरणों के लिए मेटल स्टैम्प एंटीना समाधानों के डिजाइन और उत्पादन पर ध्यान केंद्रित करती है, जो विभिन्न आरएफ अनुप्रयोगों के लिए OEM/ODM विकास और अनुकूलित एंटीना संरचनाओं का समर्थन करती है।

इन-हाउस विनिर्माण क्षमता

परिशुद्धता मुद्रांकन और टूलींग को आंतरिक रूप से नियंत्रित किया जाता है, जिससे स्थिर उत्पादन स्थिरता और स्केलेबल आउटपुट सुनिश्चित होता है।

एप्लिकेशन-संचालित अनुकूलन

एंटीना संरचनाओं को विभिन्न डिवाइस और बाड़े की आवश्यकताओं से मेल खाने के लिए ज्यामिति, लोच और सतह के उपचार में समायोजित किया जा सकता है।

प्रक्रिया-स्तरीय गुणवत्ता नियंत्रण

यांत्रिक विश्वसनीयता और आरएफ प्रदर्शन को पूरे उत्पादन में सत्यापित किया जाता है, जिसमें संपर्क स्थिरता और विद्युत स्थिरता जांच शामिल है।

विकास के दौरान इंजीनियरिंग सहायता

प्रोटोटाइपिंग से लेकर बड़े पैमाने पर उत्पादन तक तकनीकी सहायता उपलब्ध है, जिसमें पीसीबी और सिस्टम स्तर पर एकीकरण मार्गदर्शन भी शामिल है।

अक्सर पूछे जाने वाले प्रश्न

Q1: मेटल क्लिप एंटीना की सिग्नल दक्षता कैसी है?

उत्तर: इसके कॉम्पैक्ट आकार के कारण, दक्षता आमतौर पर 30% से 50% तक होती है। यह स्मार्ट घरेलू उपकरणों जैसे कम दूरी और लागत-संवेदनशील अनुप्रयोगों के लिए उपयुक्त है। लंबी दूरी की आवश्यकताओं के लिए, कियानमु कम्युनिकेशंस अनुकूलित एंटीना समाधान भी प्रदान करता है।

Q2: यदि सोल्डरिंग लग पीसीबी पर दबाया गया है और संपर्क खराब है तो मुझे क्या करना चाहिए?

उत्तर: असेंबली के दौरान सही पीसीबी पैड ऊंचाई और उचित फिक्स्चर दबाव सुनिश्चित करें। स्प्रिंग संरचना को स्थिर संपर्क के लिए डिज़ाइन किया गया है, और शिपमेंट से पहले मानक परीक्षण किया जाता है।

Q3: क्या आप छोटे-बैच नमूने का समर्थन करते हैं?

उत्तर: पूरी तरह से सहायक। एक पेशेवर मेटल स्टैम्प एंटीना आपूर्तिकर्ता के रूप में, हम अनुसंधान एवं विकास चरण के दौरान आवश्यकताओं को समझते हैं और आपके प्रोजेक्ट सत्यापन को शीघ्रता से आगे बढ़ाने में आपकी सहायता के लिए लचीली प्रोटोटाइप सेवाएं प्रदान करते हैं।

Q4: मेटल स्टैम्प ऐन्टेना के प्रदर्शन को क्या प्रभावित करता है?

 ए: प्रदर्शन मुख्य रूप से पीसीबी लेआउट, जमीन के आकार, आसपास की धातु और बाड़े की संरचना से प्रभावित होता है।

Q5: स्थापना के बाद आवृत्ति क्यों बदल जाती है?

ए: धातु परिवेश और आवास सामग्री अनुनाद को कम कर सकती है, जिसके लिए अंतिम सिस्टम-स्तरीय ट्यूनिंग की आवश्यकता होती है।

Q6: खराब संपर्क प्रदर्शन का क्या कारण है?

ए: गलत पीसीबी पैड ऊंचाई या अपर्याप्त स्प्रिंग दबाव विद्युत स्थिरता को प्रभावित कर सकता है।

Q7: क्या आप प्रोटोटाइपिंग का समर्थन करते हैं? उत्तर: हाँ, नमूना उत्पादन और छोटे-बैच अनुकूलन दोनों ही अनुसंधान एवं विकास सत्यापन के लिए समर्थित हैं।
