2जी/3जी/4जी एलटीई एंटीना

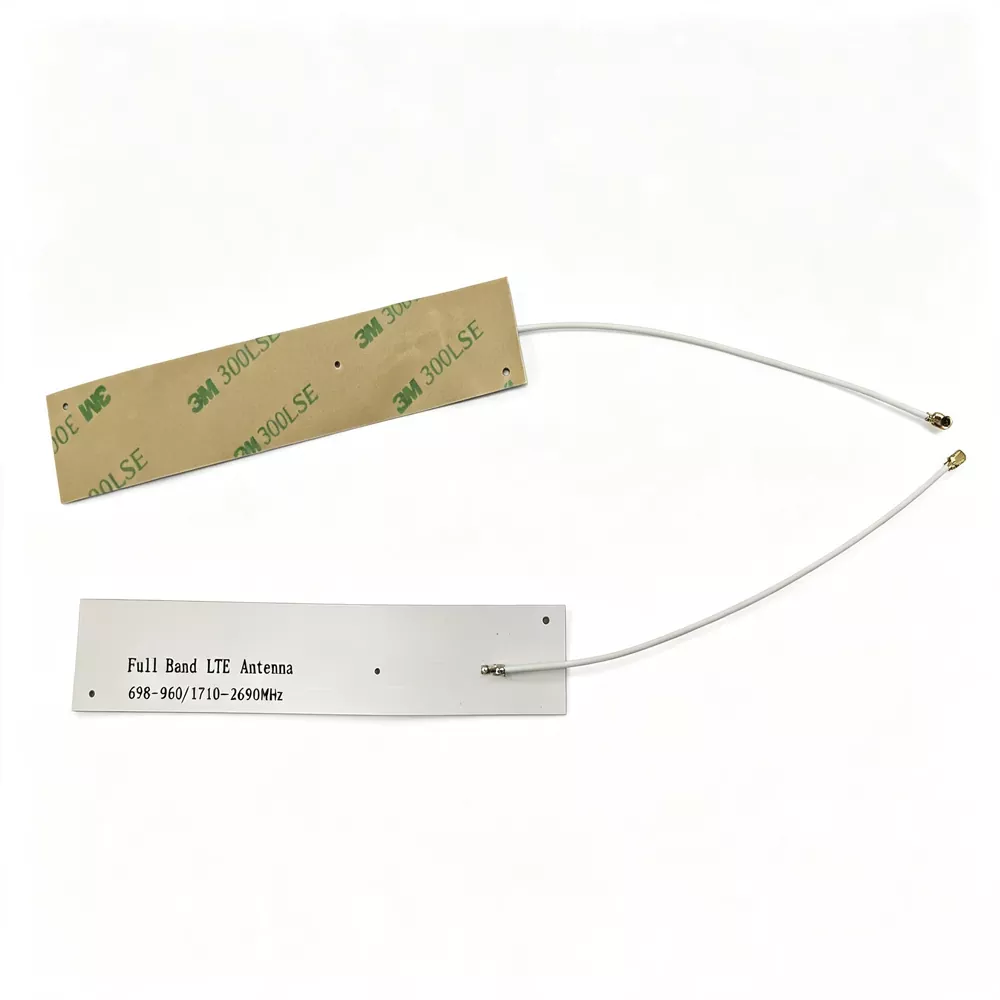

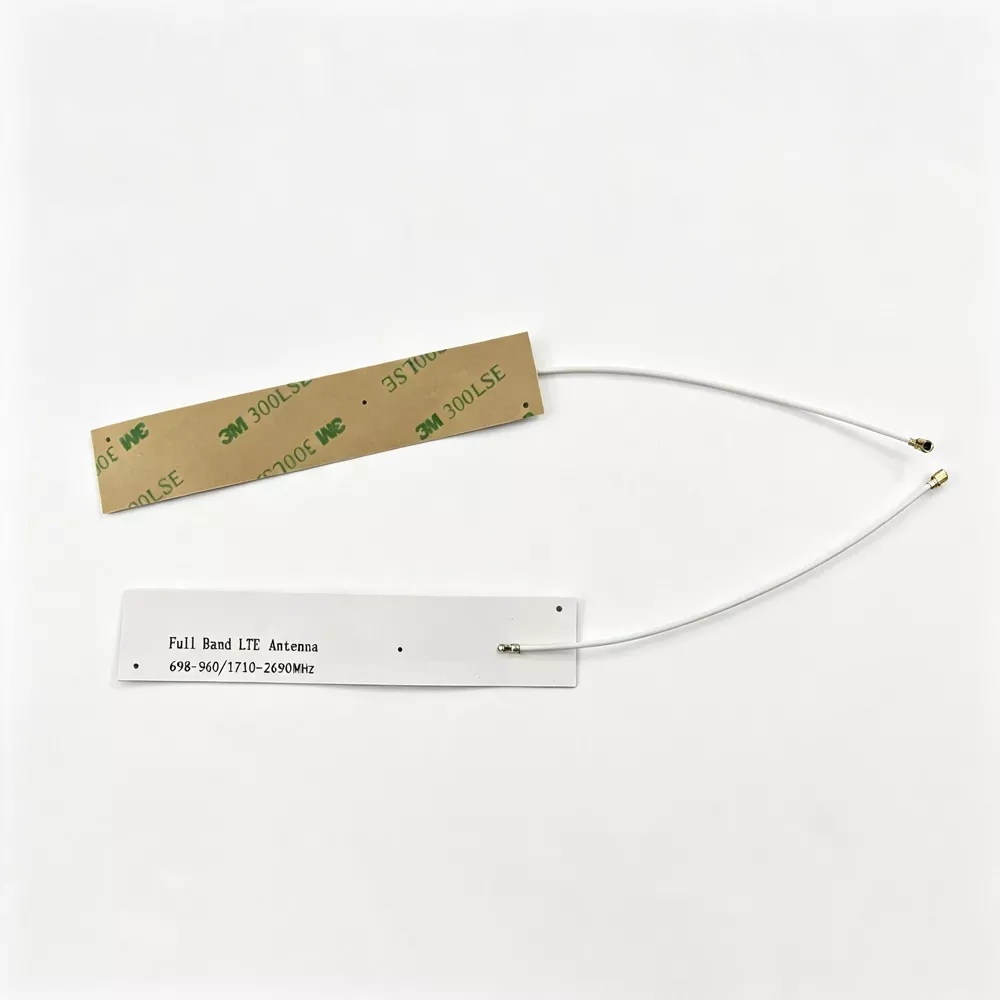

2जी/3जी/4जी एलटीई एंटीना एक हल्का, लचीला और मोड़ने योग्य अंतर्निर्मित फुल-बैंड सेलुलर संचार एंटीना है। सामान्य सतह माउंट एंटीना के विपरीत, यह उत्पाद एफपीसी लचीले सर्किट बोर्ड + समाक्षीय प्रत्यक्ष सोल्डरिंग प्रक्रिया का उपयोग करता है। एंटीना हल्का, पतला, नरम है और डिवाइस के अंदर घुमावदार सतह और संकीर्ण स्लॉट स्थान में स्वतंत्र रूप से फिट हो सकता है। यह 2जी जीएसएम, 3जी डब्ल्यूसीडीएमए और 4जी एलटीई मल्टी-नेटवर्क सिग्नल ट्रांसमिशन और रिसेप्शन को सपोर्ट करता है। यह वर्तमान में छोटे स्मार्ट आईओटी उपकरणों के लिए पसंदीदा प्रकार का अंतर्निहित संचार एंटीना है, जो उद्योग के दर्द बिंदुओं जैसे छोटे निर्मित स्थान, कमजोर सिग्नल, अस्थिर संपर्क और डिवाइस के खराब कंपन प्रतिरोध को व्यापक रूप से हल करता है।

संचालन का सिद्धांत

यह 2जी/3जी/4जी एलटीई एंटीना एफपीसी वेल्डेड समाक्षीय एंटीना लचीली माइक्रोस्ट्रिप ऑसिलेटर सरणी के रेडियो आवृत्ति सिद्धांत के आधार पर काम करता है और समाक्षीय परिरक्षित फीडरों के साथ सिग्नल प्रसारित करता है। इसे तीन भागों में विभाजित किया गया है: सिग्नल विकिरण परत, इन्सुलेटिंग सब्सट्रेट परत, और परिरक्षित ट्रांसमिशन परत। कार्य तर्क स्थिर और कुशल है:

• आरएफ विकिरण सिद्धांत: एफपीसी बोर्ड की सतह सटीक रूप से मल्टी-बैंड ऑसिलेटर लाइनों को खोदती है, 2जी/3जी/4जी पूर्ण बैंड अनुनाद बिंदुओं से सटीक रूप से मेल खाती है, कोई बैंड मृत क्षेत्र नहीं है, मापा गया पूर्ण बैंड स्टैंडिंग वेव अनुपात स्थिर ≤1.5 है, सिग्नल प्रतिबिंब हानि बेहद कम है।

• वेल्डेड ट्रांसमिशन के लाभ: समाक्षीय रेखा और एफपीसी ऑसिलेटर प्लेट उच्च तापमान वाले टिन सोल्डरिंग द्वारा एक टुकड़े में बनाई जाती हैं। सामान्य रिवेटेड और क्लैम्प्ड संरचना की तुलना में, मापा भूकंपीय प्रदर्शन में 85% सुधार हुआ है, और दीर्घकालिक कंपन वातावरण में शून्य संपर्क शेडिंग और शून्य सिग्नल डिस्कनेक्शन है।

• परिरक्षण विरोधी हस्तक्षेप तंत्र: RG1.13 समाक्षीय रेखा डबल-लेयर परिरक्षण संरचना उपकरण के मुख्य बोर्ड के सीपीयू, बिजली आपूर्ति और चिप से विद्युत चुम्बकीय शोर को प्रभावी ढंग से अलग करती है। उपकरण के आंतरिक हस्तक्षेप वातावरण में मापा गया, सिग्नल रिसेप्शन संवेदनशीलता 3-5 डीबी तक बढ़ जाती है।

• सर्वदिशात्मक विकिरण विशेषताएं: समतल सर्वदिशात्मक ट्रांसमिशन और रिसेप्शन डिज़ाइन उन परिदृश्यों में स्थिर सिग्नल आउटपुट बनाए रख सकता है जहां डिवाइस के संलग्न शेल और धातु आवरण अवरुद्ध हैं, और आईओटी डिवाइस आउटडोर नेटवर्किंग की सफलता दर में 28% की वृद्धि मापी गई है।

स्थापना और उपयोग गाइड

यह एफपीसी एंटीना बिल्ट-इन एम्बेडेड इंस्टॉलेशन है, संचालित करने में आसान है, बड़े पैमाने पर उत्पादन असेंबली के लिए उपयुक्त है, और पेशेवर डिबगिंग की आवश्यकता नहीं है। चरण इस प्रकार हैं:

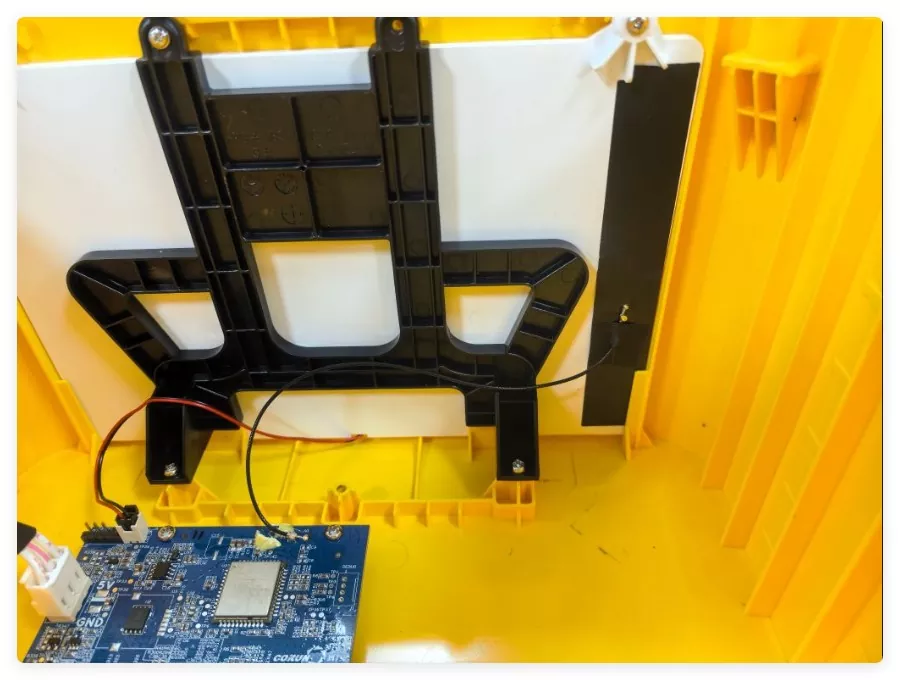

1. स्थान चयन: सिग्नल अवरोधन और हस्तक्षेप से बचने के लिए डिवाइस के अंदर मदरबोर्ड चिप, बिजली आपूर्ति और धातु आवरण से दूर एक खुला क्षेत्र चुनें।

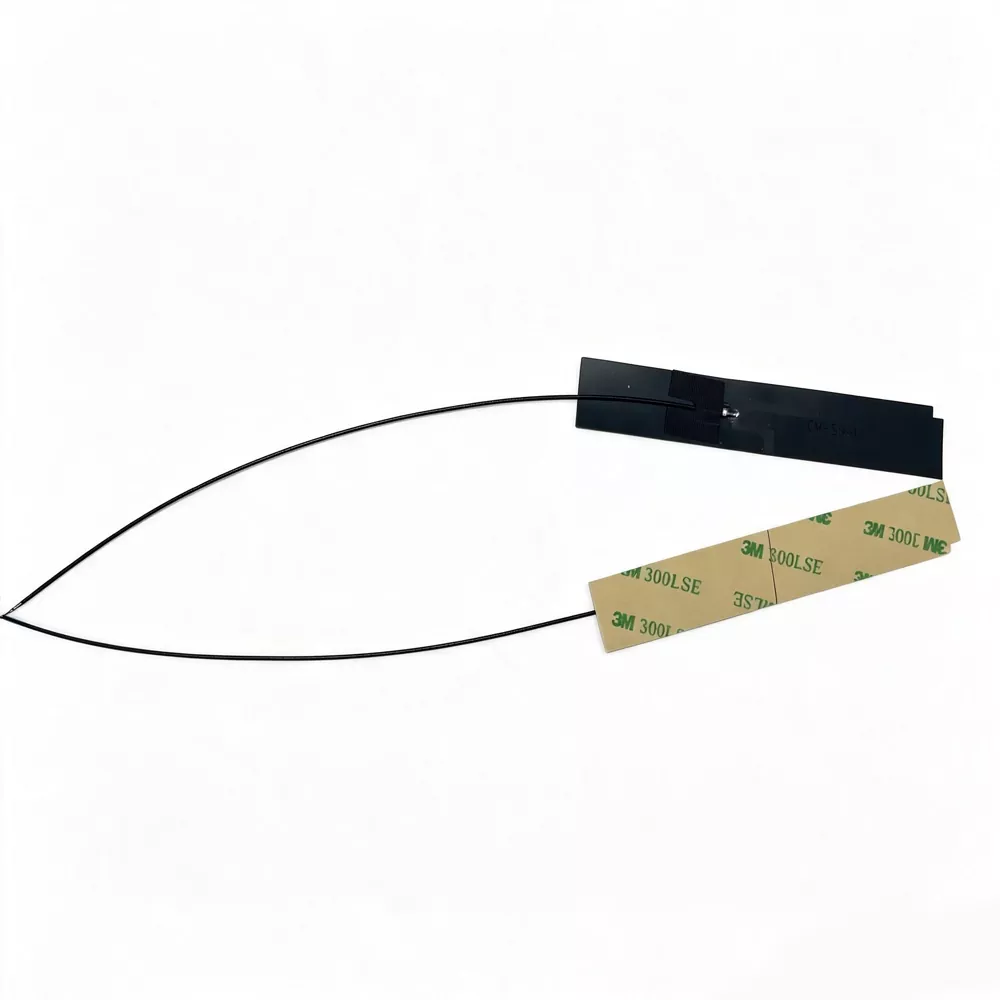

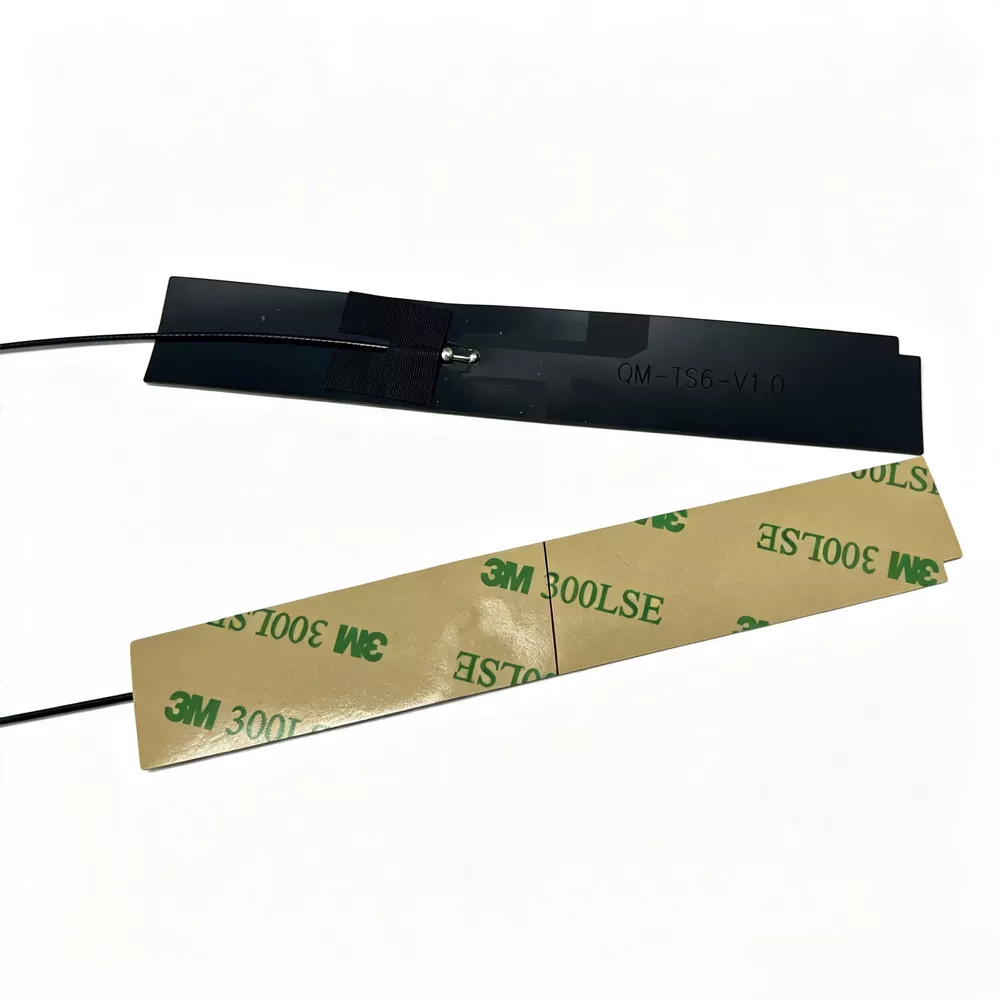

2. फ़िट और फिक्स: एंटीना का पिछला भाग उच्च शक्ति वाले 3M चिपकने वाले के साथ आता है। डिवाइस की आंतरिक दीवार पर धूल और तेल के दाग साफ करने के बाद, इसे सपाट और मजबूती से फिट करें, और डिवाइस की घुमावदार सतह पर फिट होने के लिए इसे आवश्यकतानुसार मोड़ें।

3. इंटरफ़ेस डॉकिंग: डिवाइस मॉड्यूल एंटीना सॉकेट के पीछे IPEX/SMA इंटरफ़ेस को सटीक रूप से कनेक्ट करें और तार के हिंसक खींचने से बचने के लिए इसे धीरे से जकड़ें।

4. तार संगठन: निचोड़ने, झुकने या मृत सिलवटों से बचने के लिए और सिग्नल को प्रभावित करने वाली परिरक्षण परत को नुकसान से बचाने के लिए अतिरिक्त तारों को बड़े करीने से संग्रहित किया जाना चाहिए।

5. पावर-ऑन परीक्षण: असेंबली पूरी होने के बाद, पावर ऑन करें और नेटवर्क से कनेक्ट करके परीक्षण करें कि सभी 2जी/3जी/4जी नेटवर्क सिग्नल सामान्य रूप से प्राप्त होते हैं, और फिर बड़े पैमाने पर उत्पादन संभव है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या इस 2जी/3जी/4जी एलटीई एंटीना एफपीसी वेल्डेड समाक्षीय एंटीना को उपयोग के लिए मोड़ा जा सकता है?

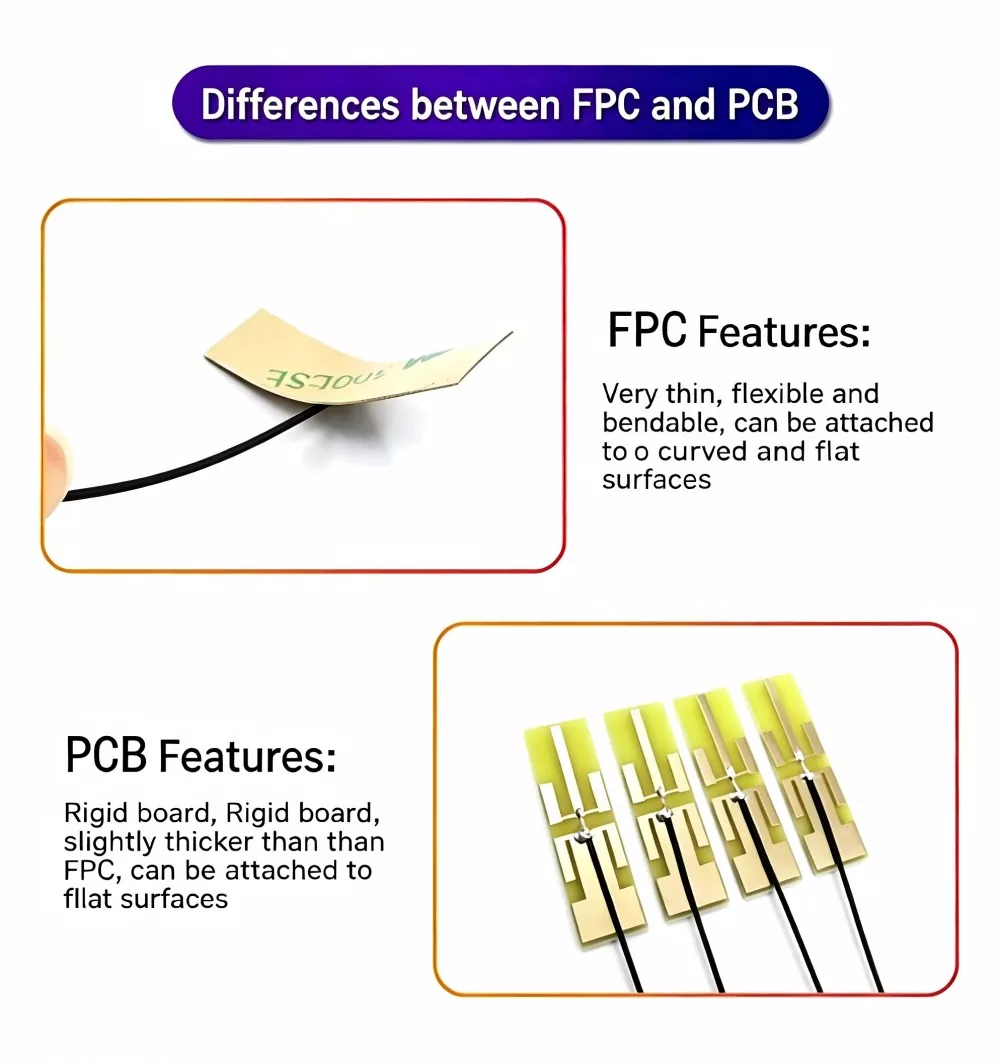

A1: हाँ. उत्पाद लचीली एफपीसी आधार सामग्री से बना है, जिसे स्वतंत्र रूप से मोड़ा जा सकता है और घुमावदार सतहों पर फिट किया जा सकता है। यह डिवाइस के छोटे अंतर्निर्मित स्थान में फिट बैठता है और सामान्य रूप से मुड़ने पर सिग्नल के प्रदर्शन को तोड़ेगा या प्रभावित नहीं करेगा।

Q2: क्या आप कस्टम केबल लंबाई और इंटरफ़ेस प्रकारों का समर्थन करते हैं?

A2: पूरी तरह से समर्थित। स्रोत फैक्टरी के रूप में, 10 सेमी से 50 सेमी तक की अनुकूलन योग्य लाइन लंबाई, एसएमए, बीएनसी, आईपीईएक्स, लोगो सिल्क-स्क्रीन और आकार फाइन-ट्यूनिंग जैसे प्रतिस्थापन योग्य इंटरफेस समर्थित हैं।

Q3: सामान्य चिपकाए गए एंटीना की तुलना में सोल्डरिंग प्रक्रिया के क्या फायदे हैं?

A3: एक टुकड़े में समाक्षीय लाइन वेल्डिंग, कोई ढीला गैप नहीं, मजबूत शॉक प्रतिरोध, तन्य प्रतिरोध, एंटी-एजिंग प्रदर्शन, उच्च तापमान वाले वातावरण में उपकरण कंपन, सिग्नल झिलमिलाहट और खराब संपर्क की समस्याओं को पूरी तरह से हल करता है, कठोर औद्योगिक और वाहन परिदृश्यों के लिए अधिक उपयुक्त है।
