जीपीएस बाहरी एंटीना

जीपीएस एक्सटर्नल एंटीना एक स्टैंडअलोन रेडियो फ्रीक्वेंसी घटक है जिसे विशेष रूप से ग्लोबल नेविगेशन सैटेलाइट सिस्टम (जीएनएसएस) से कमजोर आरएफ सिग्नल प्राप्त करने के लिए डिज़ाइन किया गया है, जिसमें जीपीएस, बेइदौ, ग्लोनास, गैलीलियो और अन्य सैटेलाइट सिस्टम शामिल हैं। अंतर्निर्मित एंटेना के विपरीत, इसे एक समाक्षीय केबल के माध्यम से मुख्य उपकरण से अलग किया जाता है। यह डिज़ाइन उपकरण बाड़ों की भौतिक परिरक्षण सीमाओं को पार कर जाता है, जिससे उपग्रहों के इष्टतम दृश्य क्षेत्र (FOV) के लिए एंटीना को खुले बाहरी क्षेत्रों में या वाहन की छतों पर स्थापित किया जा सकता है।

यह कैसे काम करता है?

 जीपीएस उपग्रहों द्वारा प्रेषित आरएफ सिग्नल जमीन पर पहुंचने पर बेहद कमजोर होते हैं (आमतौर पर -125 डीबीएम से -160 डीबीएम तक)। उच्च गुणवत्ता वाला जीपीएस बाहरी एंटीना निम्नलिखित तंत्र के माध्यम से कुशल सिग्नल कैप्चर सुनिश्चित करता है:

1. दाएँ हाथ का गोलाकार ध्रुवीकरण (आरएचसीपी) मिलान

ऐन्टेना में एक विशेष माइक्रोस्ट्रिप पैच डिज़ाइन होता है जो उपग्रह संकेतों के दाहिने हाथ के गोलाकार ध्रुवीकरण विशेषताओं से पूरी तरह मेल खाता है, जिससे डिवाइस के अभिविन्यास में परिवर्तन के कारण होने वाले सिग्नल क्षीणन को समाप्त किया जा सकता है।

2. एलएनए कम शोर वाला एम्पलीफायर

अंतर्निर्मित उच्च-प्रदर्शन एलएनए (कम-शोर एम्पलीफायर) जो बेहद कम शोर आंकड़े (आमतौर पर <2 डीबी) को बनाए रखते हुए कमजोर संकेतों को बढ़ाता है और फीडर ट्रांसमिशन के दौरान होने वाले सम्मिलन नुकसान की भरपाई करता है।

3. एंटी-मल्टीपाथ हस्तक्षेप डिजाइन

ग्राउंड प्लेन और चोक कॉइल संरचना को अनुकूलित करके, इमारतों या जमीन से प्रतिबिंबित कम-ऊंचाई वाले हस्तक्षेप संकेतों को प्रभावी ढंग से दबा दिया जाता है।

मुख्य विक्रय बिंदु

आरएफ क्षेत्र में गहरी जड़ें जमा चुकी कंपनी के रूप में, चीन के प्रसिद्ध एंटीना निर्माता, हमारे उत्पाद ने वास्तविक परीक्षण में महत्वपूर्ण लाभ प्रदर्शित किए हैं:

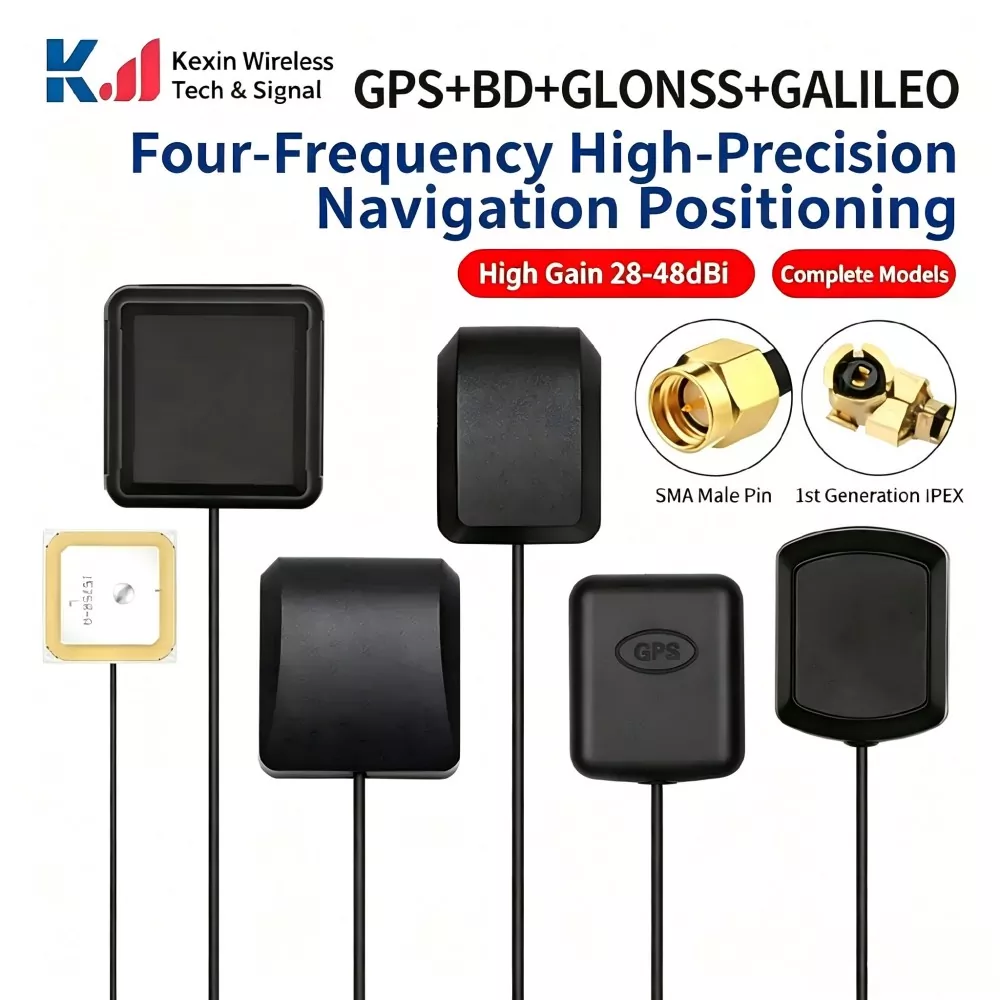

• संपूर्ण फ़्रीक्वेंसी बैंड में मल्टी-सिस्टम अनुकूलता

पूर्ण-आवृत्ति बैंड L1/L2/L5/L6 और L-बैंड का समर्थन करता है, जो उच्च-परिशुद्धता RTK पोजिशनिंग आवश्यकताओं को पूरा करने के लिए GPS, BeiDou और गैलीलियो जैसे सिस्टम के साथ सहजता से एकीकृत होता है।

• उत्कृष्ट हस्तक्षेप-विरोधी क्षमता

मापे गए डेटा से पता चलता है कि, जटिल शहरी घाटियों या उच्च-वोल्टेज ट्रांसमिशन टावरों के पास भी, आउट-ऑफ-बैंड दमन क्षमता उत्कृष्ट बनी हुई है, जो सिस्टम लॉक-लॉस के जोखिम को प्रभावी ढंग से कम करती है।

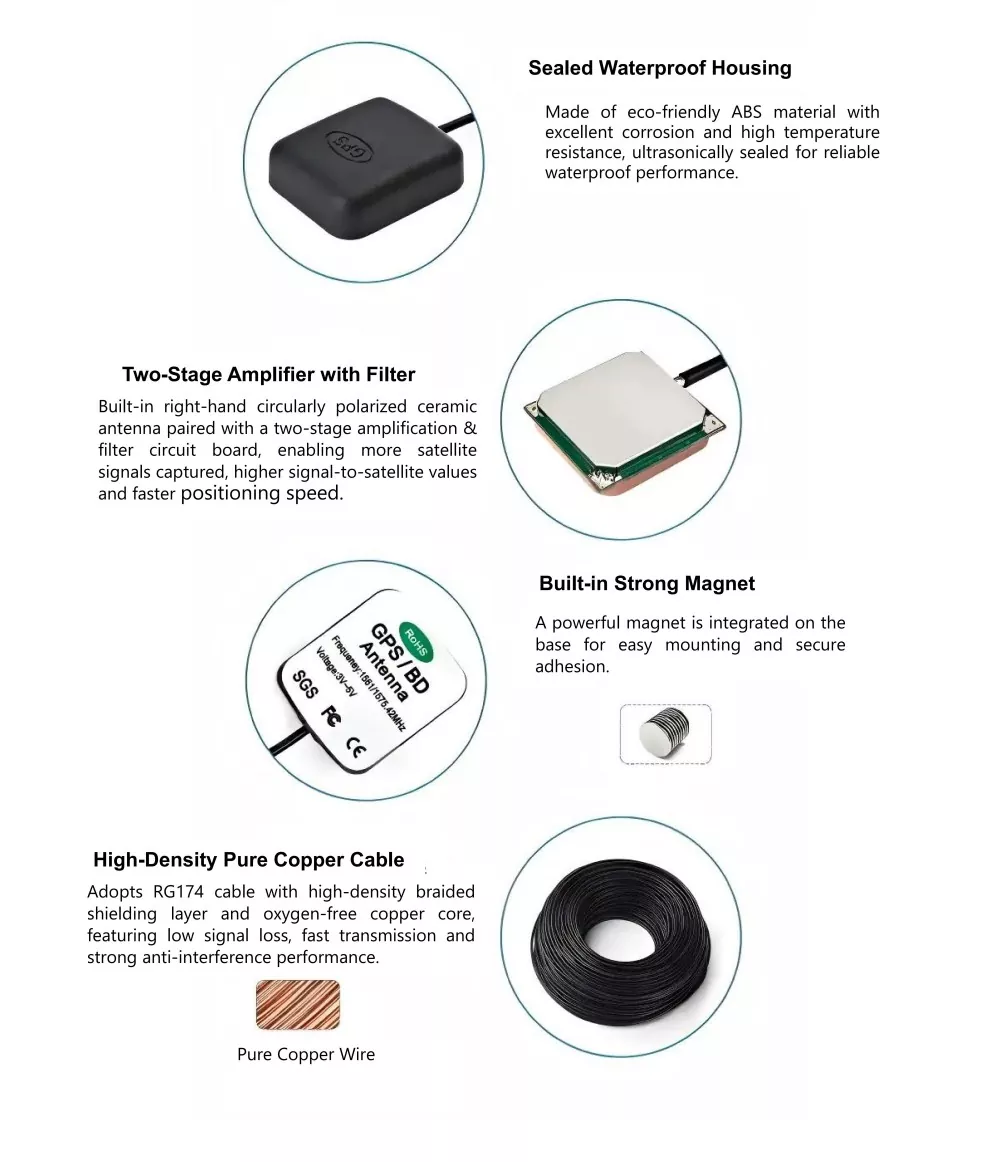

• औद्योगिक-ग्रेड सुरक्षा मानक

इसमें अल्ट्रासोनिक एनकैप्सुलेशन और दोहरी वॉटरप्रूफ डिज़ाइन है, जो IP67 सुरक्षा रेटिंग प्राप्त करता है और -40℃ से +85℃ तक के चरम वातावरण में भी स्थिर प्रदर्शन बनाए रखता है।

• लचीली अनुकूलित सेवाएँ

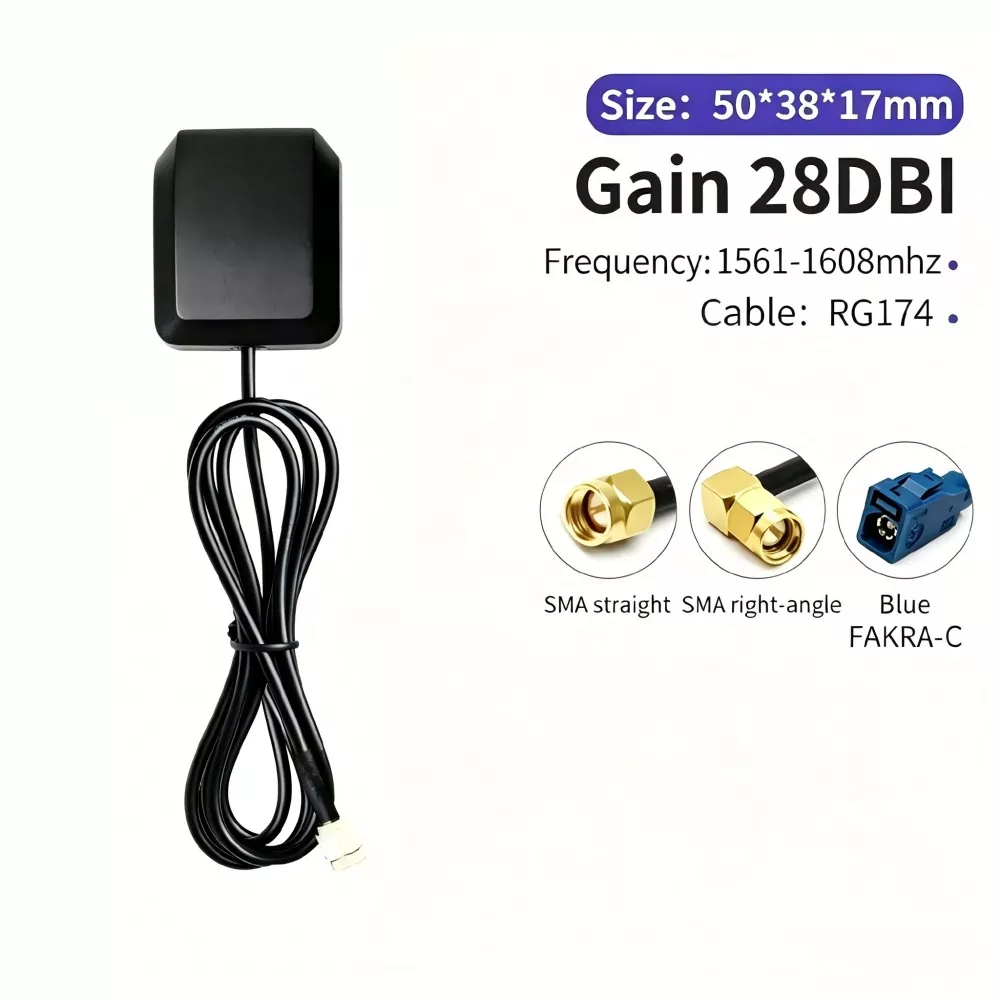

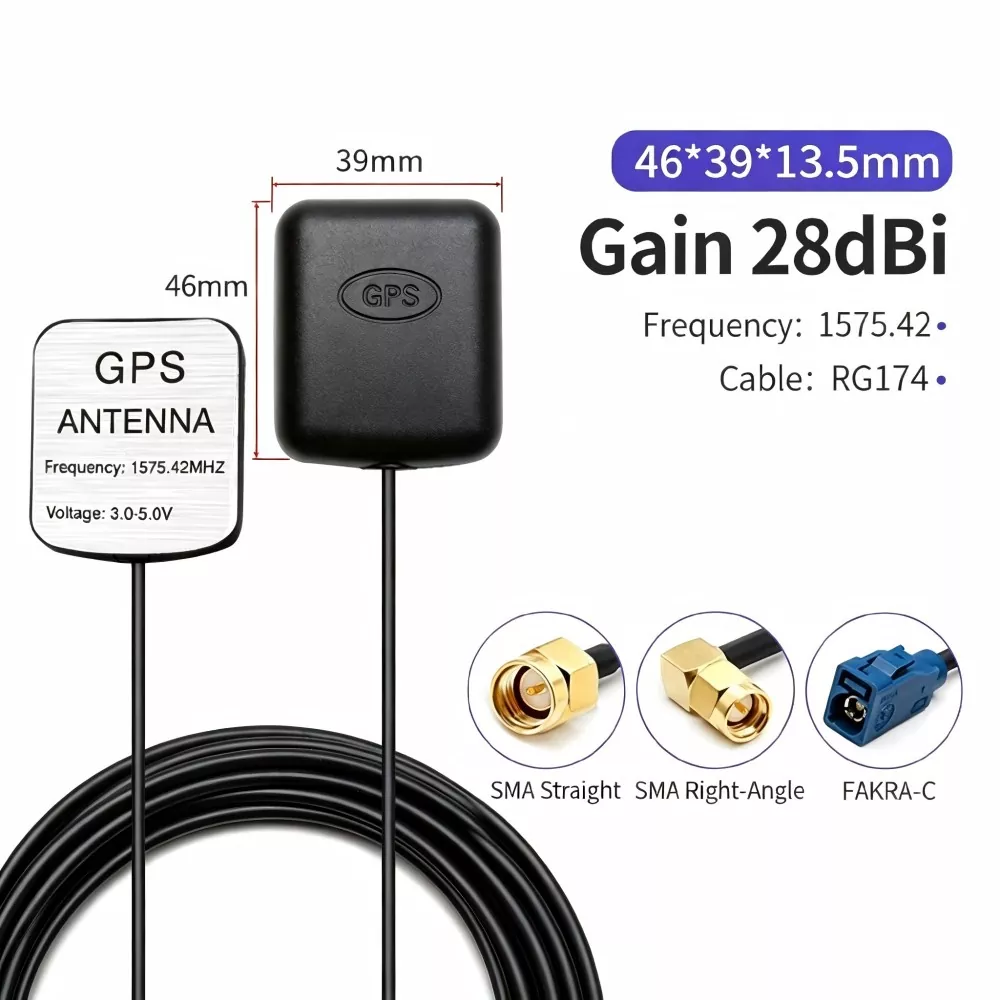

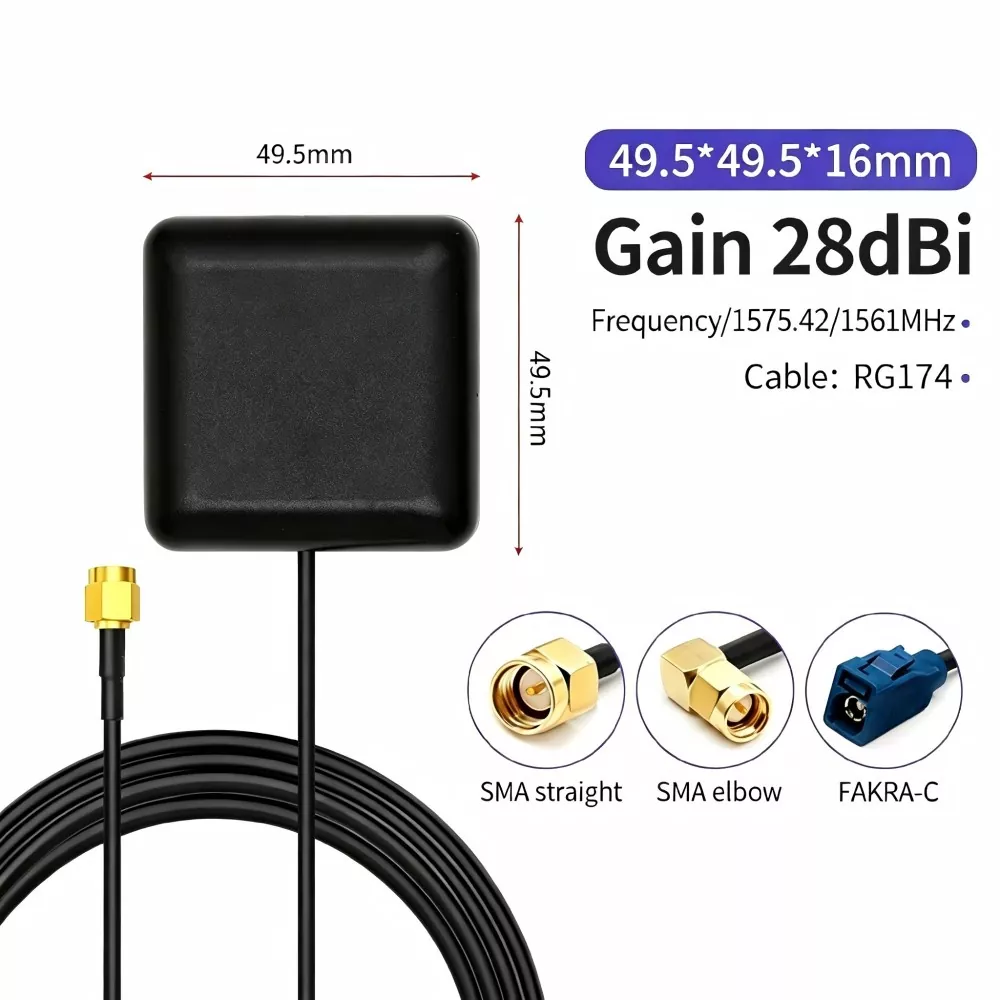

एसएमए और टीएनसी जैसे विभिन्न इंटरफेस के अनुकूलन का समर्थन करता है; केबल की लंबाई और चुंबकीय/स्क्रू माउंटिंग विधियों दोनों को आवश्यकताओं के अनुसार समायोजित किया जा सकता है।

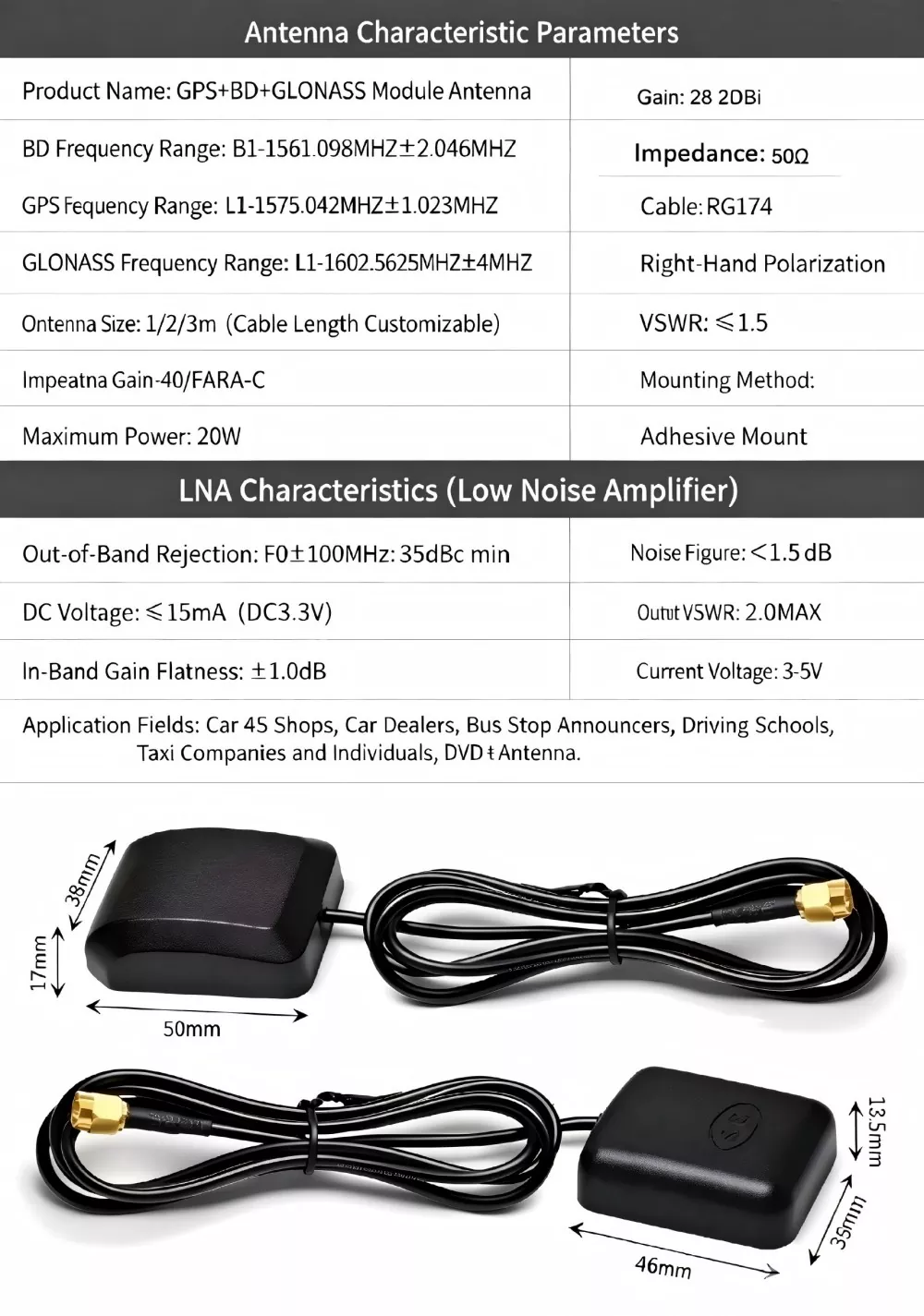

तकनीकी निर्देश

कौन से उपकरण संगत हैं?

हमारे जीपीएस बाहरी एंटीना का व्यापक रूप से निम्नलिखित क्षेत्रों में उपयोग किया जाता है:

1. स्मार्ट कनेक्टेड वाहन और एडीएएस

वाहन की छत पर स्थापित, यह स्वायत्त ड्राइविंग और बेड़े प्रबंधन प्रणालियों के लिए सेंटीमीटर-स्तरीय स्थिति प्रदान करने के लिए कार की विस्फोट-रोधी फिल्म को भेदता है।

2. परिशुद्धता कृषि और ड्रोन

कृषि ड्रोन या फार्म मशीनरी के शीर्ष पर स्थापित, इसमें मजबूत विद्युत चुम्बकीय हस्तक्षेप प्रतिरोध है, जो सटीक स्वचालित क्रूज़िंग और सटीक कीटनाशक छिड़काव सुनिश्चित करता है।

3. जियोडेटिक सर्वेक्षण और बेस स्टेशन समय सिंक्रनाइज़ेशन

बेस स्टेशनों या आरटीके रिसीवर के मुख्य घटक के रूप में, स्थिर चरण केंद्र त्रुटि (±2 मिमी) मिलीमीटर-स्तर माप सटीकता सुनिश्चित करती है।

4. समुद्री और जहाज नेविगेशन

नमक-स्प्रे संक्षारण प्रतिरोधी डिज़ाइन कठोर समुद्री वातावरण में भी निरंतर, विश्वसनीय शीर्षक और स्थिति डेटा सुनिश्चित करता है।

5. IoT एसेट ट्रैकिंग

लंबी केबलों के साथ डिज़ाइन किया गया, इसे आसानी से कंटेनरों या बड़ी मशीनरी के बाहरी हिस्से में छुपाया जा सकता है, जिससे दुनिया भर में लॉजिस्टिक्स निगरानी सक्षम हो जाती है।

प्रतिस्पर्धी उत्पादों के साथ गहराई से तुलना

स्थापना और उपयोग सचित्र मार्गदर्शिका

1. स्थान चयन：कृपया सुनिश्चित करें कि ऐन्टेना को एक समतल सतह पर स्थापित किया जाए, जहां कोई बाधा न हो और धातु के हस्तक्षेप (जैसे कार की छत या उपकरण के शीर्ष) से ​​मुक्त हो।

2. वॉटरप्रूफिंग उपचार: बारिश के पानी को केबल के साथ उपकरण में बहने से रोकने के लिए बाहरी कनेक्शन बिंदुओं को "321" रैपिंग विधि में लगाए गए स्व-पिघलने वाले वॉटरप्रूफ टेप का उपयोग करके सील किया जाना चाहिए।

3. ग्राउंडिंग और लाइटनिंग प्रोटेक्शन: फीडर केबल उपकरण कक्ष या डिवाइस में प्रवेश करने से पहले, एक फीडर लाइटनिंग अरेस्टर स्थापित करने और यह सुनिश्चित करने की सिफारिश की जाती है कि अरेस्टर ठीक से पास में ग्राउंडेड है।

4. वायरिंग विशिष्टताएँ: केबलों को रूट करते समय, बारिश के पानी को पीछे की ओर बहने से रोकने के लिए "ड्रिप लूप्स (यू-आकार के मोड़)" स्थापित किए जाने चाहिए।

सही जीपीएस बाहरी एंटीना कैसे चुनें?

एक विश्वसनीय आपूर्तिकर्ता की तलाश में, उस समय निम्नलिखित तीन बिंदुओं के मूल्यांकन पर ध्यान देने की सिफारिश की जाती है:

1. फ़्रीक्वेंसी बैंड आवश्यकताओं को स्पष्ट करें: बुनियादी नेविगेशन के लिए, बस L1 सिंगल-फ़्रीक्वेंसी एंटीना का चयन करें। यदि उच्च परिशुद्धता आरटीके या हस्तक्षेप-विरोधी प्रदर्शन की आवश्यकता है, तो एल1/एल2/एल5 बहु-आवृत्ति एंटीना चुनना सुनिश्चित करें।

2. इंस्टॉलेशन वातावरण का आकलन करें: वाहन में या बाहरी उपयोग के लिए, IP67 वॉटरप्रूफ रेटिंग और चुंबकीय आधार शीर्ष विकल्प है; निश्चित बेस स्टेशनों के लिए, मल्टीपाथ शमन के लिए चोक कॉइल के साथ संयुक्त स्क्रू इंस्टॉलेशन की सिफारिश की जाती है।

3. केबल हानि सत्यापित करें: यदि केबल की लंबाई 5 मीटर से अधिक है, तो आपूर्तिकर्ता को कम हानि वाली केबल प्रदान करनी होगी; अन्यथा, एलएनए के लाभ की भरपाई केबल हानि से हो जाएगी।

हमें क्यों चुनें?

शेन्ज़ेन कियानमु कम्युनिकेशन टेक्नोलॉजी कं, लिमिटेड न केवल एक जीपीएस बाहरी एंटीना निर्माता है, बल्कि आपका विश्वसनीय आरएफ प्रौद्योगिकी भागीदार भी है। हमारे पास स्वतंत्र रूप से विकसित माइक्रोवेव एनेकोइक चैंबर और अनुभवी इंजीनियरों की एक टीम है, जो हमें प्रोटोटाइपिंग, परीक्षण और बड़े पैमाने पर उत्पादन को कवर करने वाली वन-स्टॉप अनुकूलित सेवाएं प्रदान करने में सक्षम बनाती है। शेन्ज़ेन के सुस्थापित इलेक्ट्रॉनिक्स उद्योग पारिस्थितिकी तंत्र का लाभ उठाते हुए, हम उत्कृष्ट उत्पाद गुणवत्ता बनाए रखते हुए प्रतिस्पर्धी लीड समय और लागत प्रभावी समाधान प्रदान करते हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या यह BeiDou प्रणाली के साथ संगत है?

उत्तर: बिल्कुल. हमारे एंटीना में एक मल्टी-फीड डिज़ाइन है और यह मूल रूप से जीपीएस, बेईडौ, ग्लोनास और गैलीलियो सहित मुख्यधारा के वैश्विक जीएनएसएस सिस्टम का समर्थन करता है।

Q2: एक निर्माता के रूप में, आपकी न्यूनतम ऑर्डर मात्रा (MOQ) क्या है?

उत्तर: हम लचीले खरीद विकल्पों का समर्थन करते हैं। मानक मॉडलों के लिए, हम छोटे-बैच परीक्षण आदेश स्वीकार करते हैं। अनुकूलित मॉडलों के लिए, नवीनतम कोटेशन और विशिष्ट MOQ जानकारी प्राप्त करने के लिए कृपया हमारी बिक्री टीम से संपर्क करें।

Q3: आप सक्रिय बाहरी जीपीएस एंटीना और निष्क्रिय मॉडल के बीच कैसे चयन करते हैं?

उत्तर: ऑटोमोटिव अनुप्रयोगों, औद्योगिक नियंत्रण प्रणालियों, सर्वेक्षण और मानचित्रण परियोजनाओं और बाहरी अनुप्रयोगों के लिए, एक सक्रिय जीपीएस बाहरी एंटीना की आवश्यकता होती है। निष्क्रिय मॉडल केवल 1 मीटर के भीतर बहुत कम इनडोर दूरी के लिए उपयुक्त हैं और लंबी केबलों पर महत्वपूर्ण सिग्नल हानि का अनुभव हो सकता है। सभी Qianmu फ़ैक्टरी फ्लैगशिप मॉडल सक्रिय डिज़ाइन अपनाते हैं।

Q4: क्या ऐन्टेना एक विस्तारित केबल का उपयोग कर सकता है? अधिकतम समर्थित लंबाई क्या है?

उ: मानक RG174 केबल के लिए अधिकतम अनुशंसित लंबाई 10 मीटर है। यदि केबल की लंबाई 10 मीटर से अधिक है, तो कृपया इसे कम नुकसान वाली एलएमआर आरएफ केबल से बदलने के लिए आपूर्तिकर्ता से संपर्क करें। फ़ैक्टरी 20 मीटर तक केबल वाले अतिरिक्त-लंबे एंटेना को भी अनुकूलित कर सकती है।
