सिक्का एंटीना

सिक्का एंटीना एक बटन जैसी आकृति वाला एक कॉम्पैक्ट, बेलनाकार बाहरी आरएफ एंटीना है। 2.4GHz 5.8GHz डुअल बैंड एंटीना के रूप में डिज़ाइन किया गया, यह वाईफाई, ब्लूटूथ और ZigBee संचार का उपयोग करने वाले छोटे इलेक्ट्रॉनिक उपकरणों के लिए एक हल्का वायरलेस ट्रांसमिशन समाधान प्रदान करता है।

कियानमु कम्युनिकेशन का स्व-विकसित बटन रबर रॉड एंटीना वन-पीस इंजेक्शन मोल्डिंग और सीलिंग तकनीक को अपनाता है। यह एक पूर्ण तांबा गुंजयमान तत्व और नीचे एक धातु परावर्तक परिरक्षण परत को एकीकृत करता है।

एक मानक एसएमए थ्रेडेड इंटरफ़ेस से सुसज्जित, इस एसएमए डुअल बैंड एंटीना को सीधे डिवाइस हाउसिंग पर लगाया और सुरक्षित किया जा सकता है। पतले रबर रॉड एंटेना और अंतर्निर्मित पीसीबी एंटेना की तुलना में, यह इनडोर और आउटडोर अनुप्रयोगों के लिए एक सीलबंद आवास के साथ एक कॉम्पैक्ट, विचारशील संरचना प्रदान करता है।

यह काम किस प्रकार करता है

सिक्का एंटीना डुअल-बैंड आरएफ ट्रांसमिशन और रिसेप्शन के लिए एक आंतरिक डबल-लेयर रिंग कॉपर ऑसिलेटर का उपयोग करता है। बटन के आकार के आधार में एक धातु परावर्तक परत शामिल होती है जिसे सिग्नल विकिरण को प्रबंधित करने और आस-पास के इलेक्ट्रॉनिक घटकों के प्रभाव को कम करने में मदद करने के लिए डिज़ाइन किया गया है।

1. स्तरित थरथरानवाला डिजाइन:ऊपरी परत ब्लूटूथ और ZigBee द्वारा उपयोग किए जाने वाले 2.4GHz बैंड के लिए डिज़ाइन की गई है, जबकि निचली परत संगत वाईफाई उपकरणों द्वारा उपयोग किए जाने वाले 5.8GHz बैंड का समर्थन करती है। बताया गया पूर्ण-बैंड VSWR ≤1.35 है।

2. आधार परिरक्षण और हस्तक्षेप प्रबंधन:निचली धातु परावर्तक परत को डिवाइस के मुख्य बोर्ड, लिथियम बैटरी और धातु आवास से विद्युत चुम्बकीय हस्तक्षेप के प्रभाव को कम करने के लिए डिज़ाइन किया गया है। वास्तविक प्रदर्शन इंस्टॉलेशन वातावरण पर निर्भर करता है और तैयार डिवाइस में परीक्षण की आवश्यकता होती है।

3. सीलबंद आवास और तापमान प्रतिरोध:वन-पीस इंजेक्शन-मोल्ड हाउसिंग पर्यावरण संरक्षण के लिए डिज़ाइन किया गया है। बताई गई ऑपरेटिंग तापमान सीमा -35°C से +70°C है। निर्दिष्ट परीक्षण शर्तों के तहत तापमान-संबंधी आवृत्ति स्थिरता की पुष्टि की जानी चाहिए।

4. आरएफ प्रतिबाधा मिलान:आरएफ एकीकरण का समर्थन करने और प्रतिबाधा बेमेल को कम करने के लिए एंटीना 50Ω नाममात्र प्रतिबाधा का उपयोग करता है। उचित आरएफ परीक्षण के माध्यम से लाभ, वीएसडब्ल्यूआर और विकिरण दक्षता का मूल्यांकन किया जा सकता है।

संगत उपकरण और अनुप्रयोग

1. स्मार्ट होम:स्मार्ट होम उपकरणों के लिए एंटीना के रूप में, इसका उपयोग मिनी स्मार्ट गेटवे, वाईफाई सॉकेट, दरवाजे और खिड़की अलार्म और ब्लूटूथ रिमोट कंट्रोल में किया जा सकता है। इसकी कॉम्पैक्ट संरचना सीमित इंस्टॉलेशन स्थान वाले उपकरणों में वायरलेस कनेक्टिविटी को समायोजित करने में मदद करती है।

2. औद्योगिक इंटरनेट ऑफ़ थिंग्स:इस वायरलेस सेंसर एंटीना को लघु तापमान और आर्द्रता टर्मिनलों, वेयरहाउस एसेट-ट्रैकिंग नोड्स और वायरलेस डेटा ट्रांसमिशन मॉड्यूल के लिए माना जा सकता है। यह IoT डिवाइस अनुप्रयोगों के लिए एंटीना के लिए भी प्रासंगिक है जहां आवृत्ति बैंड और इंस्टॉलेशन की स्थिति सिस्टम आवश्यकताओं से मेल खाती है।

3. पोर्टेबल इलेक्ट्रॉनिक्स:पोर्टेबल उपकरणों के लिए एक कॉम्पैक्ट एंटीना के रूप में, इसका उपयोग हैंडहेल्ड स्कैनिंग उपकरण, पोर्टेबल डिटेक्टर और मिनी ब्लूटूथ स्पीकर में किया जा सकता है। अंतिम एकीकरण से पहले डिवाइस लेआउट और आरएफ प्रदर्शन का मूल्यांकन किया जाना चाहिए।

4. सुरक्षा डिवाइसें:वायरलेस सुरक्षा उपकरणों के लिए यह एंटीना छोटे वायरलेस कैमरों और एक्सेस-कंट्रोल सिस्टम के लिए उपयुक्त हो सकता है। संगत ब्लूटूथ-आधारित एंट्री सिस्टम के लिए, यह ब्लूटूथ एक्सेस कंट्रोल एंटीना के रूप में काम कर सकता है।

5. आरएफ सहायक उपकरण:वैकल्पिक सहायक उपकरण में एसएमए-टू-आईपीईएक्स फीडर केबल और अन्य संगत आरएफ कनेक्शन घटक शामिल हैं। वायरलेस मॉड्यूल और डिवाइस इंटरफ़ेस के विरुद्ध कनेक्टर चयन की पुष्टि की जानी चाहिए।

मुख्य उत्पाद विशेषताएँ

कियानमु कम्युनिकेशन कॉम्पैक्ट वायरलेस उपकरणों के लिए सिक्का एंटीना विकल्प प्रदान करता है, जिसमें एप्लिकेशन आवश्यकताओं के अनुसार विशिष्टताओं और इंटरफ़ेस कॉन्फ़िगरेशन का चयन किया जाता है।

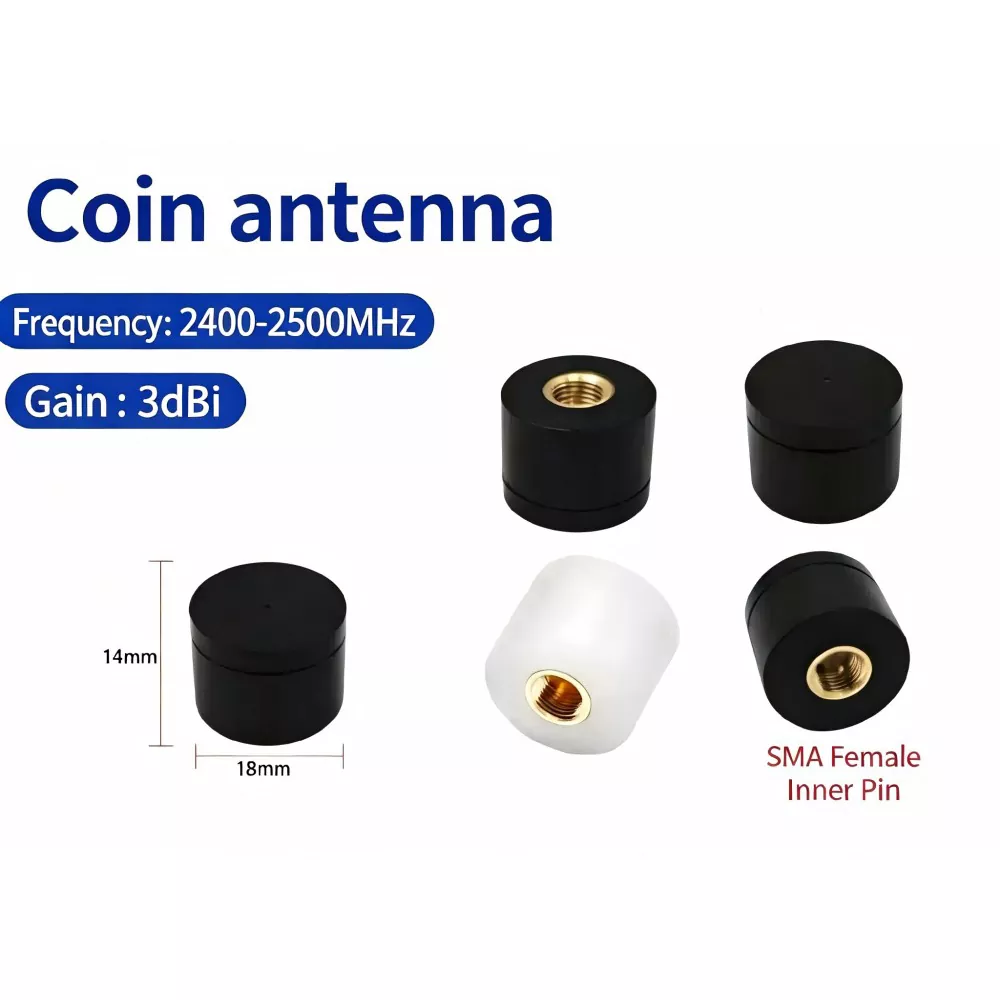

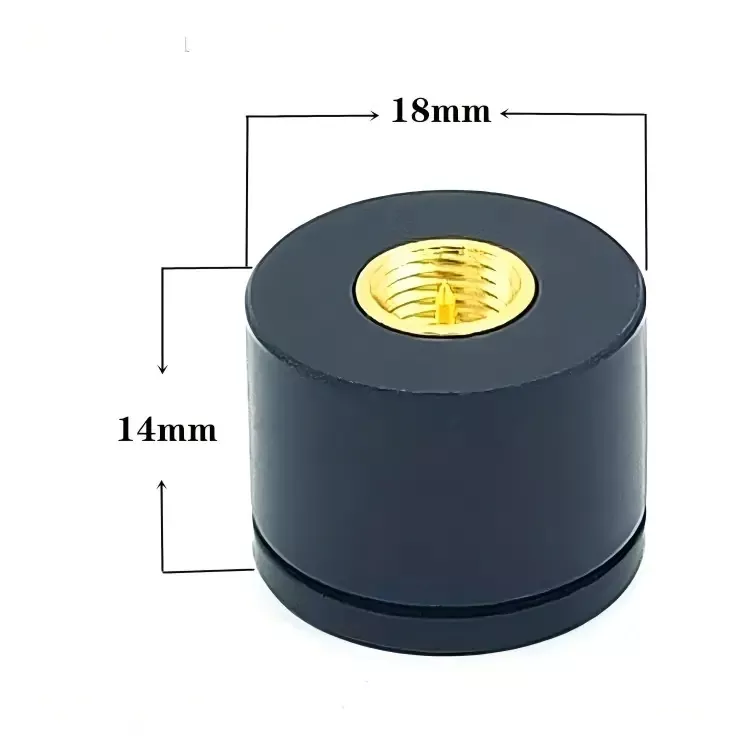

1. कॉम्पैक्ट बटन के आकार की संरचना:14 मिमी की ऊंचाई के साथ 15 मिमी और 18 मिमी आधार व्यास में उपलब्ध है। छोटा पदचिह्न उन स्थापनाओं का समर्थन करता है जहां बाहरी एंटीना स्थान सीमित है।

2. डुअल-बैंड ऑपरेशन:यह मिनी वाईफाई एंटीना निर्दिष्ट 2.4GHz और 5.8GHz फ़्रीक्वेंसी रेंज का समर्थन करता है। डिवाइस कॉन्फ़िगरेशन के आधार पर, एंटीना का उपयोग संगत वाईफाई, ब्लूटूथ और ज़िगबी अनुप्रयोगों में किया जा सकता है। चयन से पहले प्रोटोकॉल-विशिष्ट आवृत्ति आवश्यकताओं की पुष्टि करें।

3. इंटरफ़ेस विकल्प:मानक कॉन्फ़िगरेशन में विभिन्न संपर्क व्यवस्थाओं के साथ एसएमए इंटरफेस शामिल हैं। चयनित कॉन्फ़िगरेशन के अधीन, संगत सहायक उपकरण में सोल्डर टर्मिनल और पहली पीढ़ी या चौथी पीढ़ी के आईपीईएक्स फीडर केबल शामिल हो सकते हैं।

4. पर्यावरण संरक्षण:IP54-रेटेड आवास को धूल के प्रवेश और पानी के छींटों से सुरक्षा प्रदान करने के लिए डिज़ाइन किया गया है। स्टॉक और ऑर्डर आवश्यकताओं के अनुसार काले और सफेद आवास विकल्प उपलब्ध हैं।

5. अनुकूलन:कस्टम एसएमए एंटीना विकल्पों में आयामी समायोजन, शेल लोगो प्रिंटिंग और आरएफ कनेक्टर कॉन्फ़िगरेशन शामिल हो सकते हैं। प्रत्येक ऑर्डर के लिए स्टॉक उपलब्धता, नमूना लीड समय और वॉल्यूम मूल्य निर्धारण की पुष्टि की जानी चाहिए।

तकनीकी निर्देश

अनुप्रयोग उदाहरण

1. स्मार्ट घरेलू उपकरण:जहां आवास स्थान सीमित है, वहां वाईफाई दरवाजे या खिड़की अलार्म पर एक कॉम्पैक्ट एंटीना स्थापित किया जा सकता है। अंतिम कनेक्शन रेंज एंटीना प्लेसमेंट, दीवारों, हस्तक्षेप और डिवाइस के आरएफ कॉन्फ़िगरेशन पर निर्भर करती है।

2. औद्योगिक सेंसर टर्मिनल:एक वायरलेस सेंसर एंटीना का उपयोग तापमान और आर्द्रता निगरानी उपकरण के साथ किया जा सकता है। धातु-आधारित उपकरणों के लिए, आरएफ प्रदर्शन पर उनके प्रभाव को निर्धारित करने के लिए एंटीना स्थिति और आसपास की जमीन संरचना का मूल्यांकन किया जाना चाहिए।

3. आउटडोर पहुंच-नियंत्रण उपकरण:बाहरी रूप से स्थापित एंटीना संगत ब्लूटूथ एक्सेस-कंट्रोल डिवाइस का समर्थन कर सकता है। बाड़े, कनेक्टर सील और माउंटिंग व्यवस्था को आवश्यक पर्यावरणीय परिस्थितियों के अनुसार जांचा जाना चाहिए।

4. हाथ में पकड़ने योग्य उपकरण:हैंडहेल्ड उपकरणों के लिए इस मिनी एंटीना को वायरलेस बारकोड स्कैनर और कॉम्पैक्ट बाहरी एंटीना की आवश्यकता वाले अन्य पोर्टेबल इलेक्ट्रॉनिक्स के लिए माना जा सकता है। इच्छित ऑपरेटिंग वातावरण में कनेक्शन स्थिरता को मान्य किया जाना चाहिए।

चयन और ऑर्डरिंग गाइड

1. आवृत्ति चयन:संगत वाईफाई और ब्लूटूथ कॉन्फ़िगरेशन का उपयोग करने वाले उपकरणों के लिए, 2.4GHz और 5.8GHz डुअल-बैंड मॉडल का मूल्यांकन करें। केवल ब्लूटूथ अनुप्रयोगों के लिए, यदि उपलब्ध हो तो 2.4GHz सिंगल-बैंड कॉन्फ़िगरेशन पर विचार किया जा सकता है।

2. स्थापना वातावरण:मेटल हाउसिंग वाले उपकरणों के लिए, एंटीना की माउंटिंग स्थिति, क्लीयरेंस और ग्राउंडिंग व्यवस्था की समीक्षा करें। एक परावर्तक आधार अंतिम परिक्षेत्र में आरएफ परीक्षण की आवश्यकता को समाप्त नहीं करता है।

3. आकार चयन:जब माउंटिंग स्थान प्रतिबंधित हो तो 15 मिमी व्यास वाले संस्करण पर विचार करें। 18 मिमी संस्करण पर विचार किया जा सकता है जब उपलब्ध स्थान और आवश्यक आरएफ विशेषताएँ इसका समर्थन करती हैं; यह मानने के बजाय कि बड़ा मॉडल हमेशा अधिक लाभ प्रदान करता है, प्रदर्शन की पुष्टि करें।

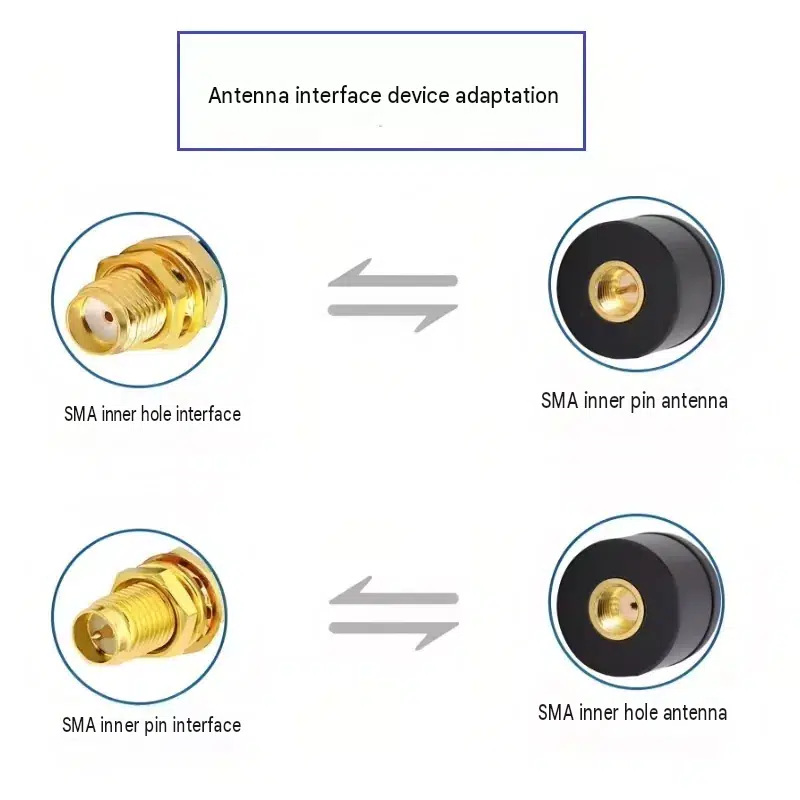

4. इंटरफ़ेस और निर्यात आवश्यकताएँ:पुष्टि करें कि डिवाइस को SMA इनर-पिन या इनर-होल इंटरफ़ेस की आवश्यकता है या नहीं। ऑर्डर तैयार करते समय IPEX एडॉप्टर केबल, कनेक्टर कॉन्फ़िगरेशन और न्यूट्रल एक्सपोर्ट पैकेजिंग पर चर्चा की जा सकती है।

अक्सर पूछे जाने वाले प्रश्न

1. क्या इस एंटीना का उपयोग धातु-आवरण वाले उपकरणों के साथ किया जा सकता है?

यह धातु-आवरण वाले उपकरणों के लिए उपयुक्त हो सकता है, लेकिन प्रदर्शन एंटीना की बढ़ती स्थिति, निकासी, जमीन की संरचना और आवास डिजाइन पर निर्भर करता है। परावर्तक आधार का उद्देश्य आस-पास की संरचनाओं के साथ बातचीत को प्रबंधित करने में मदद करना है। तैयार डिवाइस में परीक्षण की अनुशंसा की जाती है।

2. क्या SMA इंटरफ़ेस को IPEX में बदला जा सकता है?

निर्दिष्ट IPEX पीढ़ियों सहित संगत फीडर केबल और इंटरफ़ेस कॉन्फ़िगरेशन उपलब्ध हो सकते हैं। कृपया ऑर्डर देने से पहले आवश्यक कनेक्टर प्रकार, केबल की लंबाई और स्थापना व्यवस्था की पुष्टि करें।

3. क्या प्रयोगशाला परीक्षण रिपोर्ट प्रदान की जा सकती है?

लागू उत्पाद कॉन्फ़िगरेशन के लिए आरएफ परीक्षण दस्तावेज़ उपलब्ध हो सकते हैं। ऑर्डर देने से पहले कियानमु कम्युनिकेशन के साथ उपलब्ध रिपोर्ट, मापे गए मापदंडों और परीक्षण स्थितियों की पुष्टि करें।

4. क्या यह 2.4GHz 5.8GHz डुअल बैंड एंटीना वाईफाई और ब्लूटूथ डिवाइस के लिए उपयुक्त है?

निर्दिष्ट फ़्रीक्वेंसी रेंज 2.4GHz और 5.8GHz ऑपरेशन को कवर करती है। अनुकूलता डिवाइस के वायरलेस प्रोटोकॉल, आवश्यक फ़्रीक्वेंसी बैंड, कनेक्टर और आरएफ डिज़ाइन पर निर्भर करती है। 2.4GHz पर काम करने वाले ZigBee उपकरणों के लिए, मिलान कॉन्फ़िगरेशन की पुष्टि करें और अंतिम उत्पाद में प्रदर्शन को सत्यापित करें।

5. क्या कनेक्टर या केबल कॉन्फ़िगरेशन को अनुकूलित किया जा सकता है?

कस्टम एसएमए एंटीना कॉन्फ़िगरेशन विभिन्न डिवाइस इंटरफेस और इंस्टॉलेशन आवश्यकताओं के लिए उपलब्ध हो सकते हैं। कनेक्टर प्रकार, केबल की लंबाई, आवृत्ति रेंज और लक्ष्य अनुप्रयोग प्रदान करें ताकि आवश्यक कॉन्फ़िगरेशन का मूल्यांकन किया जा सके।

6. क्या इस एंटीना का उपयोग स्मार्ट सेंसर और पोर्टेबल उपकरणों में किया जा सकता है?

यह स्मार्ट सेंसर अनुप्रयोगों और अन्य कॉम्पैक्ट वायरलेस उत्पादों के लिए वाईफाई एंटीना के लिए उपयुक्त हो सकता है जब आवृत्ति रेंज और आरएफ विशेषताएँ डिवाइस की आवश्यकताओं को पूरा करती हैं। पोर्टेबल उपकरणों के लिए, डिज़ाइन को अंतिम रूप देने से पहले उपलब्ध बढ़ते स्थान, बाड़े की सामग्री और एंटीना की स्थिति का आकलन करें।
