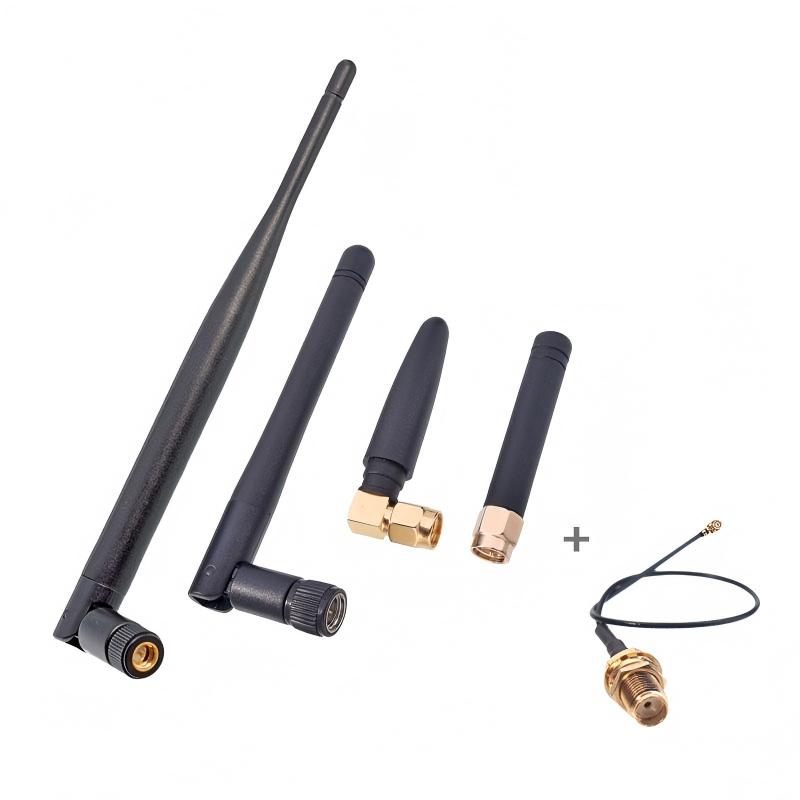

रबर डकी एंटीना वास्तव में क्या है?

A रबर डकी एंटीना(आमतौर पर रबर एंटीना या रबर डक एंटीना के रूप में जाना जाता है) एक सामान्य छोटा हैओमनी एंटीनाइसका नाम रबर या प्लास्टिक की बाहरी सुरक्षात्मक परत के नाम पर रखा गया है। इसका व्यापक रूप से वायरलेस संचार उपकरणों जैसे वॉकी-टॉकी, वायरलेस राउटर, कार रेडियो और IoT उपकरणों में उपयोग किया जाता है। कियानमु कम्युनिकेशंस अपनी मुख्य विशेषताओं और कार्य सिद्धांतों की व्याख्या करता है:

1. संरचना और डिज़ाइन सुविधाएँ

बाहरी सामग्री:

बाहरी परत लचीली रबर/सिलिकॉन (कुछ कठोर प्लास्टिक होती है) से बनी होती है, जो वॉटरप्रूफिंग, शॉक प्रतिरोध और संक्षारण प्रतिरोध जैसी भौतिक सुरक्षा प्रदान करती है।

रंग आमतौर पर काला होता है, अन्य रंगों (जैसे सफेद या नारंगी) में कुछ कस्टम विकल्प उपलब्ध होते हैं।

आंतरिक संरचना:

कोर रेडिएटर: एक आंतरिक सर्पिल-घाव धातु का तार (तांबा या स्टील) जो एंटीना के विकिरण तत्व के रूप में काम करता है।

बेस मिलान सर्किट: डिवाइस मिलान के लिए प्रतिबाधा (आमतौर पर 50Ω) को अनुकूलित करने के लिए एक छोटा मिलान सर्किट (जैसे कैपेसिटर या प्रारंभ करनेवाला) को नीचे एकीकृत किया जा सकता है।

कनेक्टर: एसएमए, आरपी-एसएमए और टीएनसी जैसे सामान्य आरएफ इंटरफेस का उपयोग नीचे किया जाता है, जिससे उपकरण को सीधे स्क्रू कनेक्शन की अनुमति मिलती है।

आकार: बेलनाकार या शंक्वाकार, आम तौर पर लंबाई में 5-20 सेमी (ऑपरेटिंग आवृत्ति बैंड के आधार पर), लगभग 0.5-2 सेमी के व्यास के साथ।

2. संचालन सिद्धांत और विद्युत विशेषताएँ

विकिरण सिद्धांत: आंतरिक सर्पिल तार अनिवार्य रूप से एक छोटे मोनोपोल एंटीना के रूप में कार्य करता है, इसकी विद्युत लंबाई सर्पिल संरचना के माध्यम से विस्तारित होती है, जो अपने छोटे भौतिक आयामों के बावजूद लक्ष्य आवृत्ति बैंड (जैसे 433 मेगाहर्ट्ज या 2.4 गीगाहर्ट्ज) पर अनुनाद को सक्षम करती है।

सर्वदिशात्मक विकिरण: जब लंबवत स्थापित किया जाता है, तो यह क्षैतिज दिशा में 360° पर एक समान विकिरण प्रदान करता है, ऊर्ध्वाधर दिशा में कम लाभ के साथ।

बैंड कवरेज

1. सिंगल-बैंड: विशेष रूप से एक विशेष आवृत्ति बैंड (जैसे, जीपीएस 1.5GHz, 4G 1.8GHz) के लिए डिज़ाइन किया गया।

2. मल्टी-बैंड: खंडित सर्पिल या आगमनात्मक डिज़ाइन के माध्यम से कई आवृत्तियों (उदाहरण के लिए, एक साथ यूएचएफ 400 मेगाहर्ट्ज और 2.4 गीगाहर्ट्ज को कवर करना) का समर्थन करता है।

3. मुख्य लाभ

शारीरिक स्थायित्व:

रबर आवरण मोड़-प्रतिरोधी और जलरोधक (आमतौर पर IP67 रेटेड) है, जो इसे आउटडोर या मोबाइल अनुप्रयोगों (जैसे ऑटोमोटिव और हैंडहेल्ड डिवाइस) के लिए उपयुक्त बनाता है।

स्थापित करने में आसान:

जटिल सेटअप के बिना डिवाइस इंटरफ़ेस को सीधे कनेक्ट करें।

कम लागत:

औद्योगिक बड़े पैमाने पर उत्पादन की लागत कम होती है।

हल्का वजन:

आमतौर पर इसका वजन 50 ग्राम से कम होता है, जो इसे पोर्टेबल उपकरणों के लिए आदर्श बनाता है।

4. विशिष्ट अनुप्रयोग परिदृश्य

उपभोक्ता इलेक्ट्रॉनिक्स:

होम राउटर (वाई-फाई 2.4GHz/5GHz), ब्लूटूथ हेडफ़ोन, स्मार्ट होम सेंसर।

टीपी-लिंक राउटर के शीर्ष पर वियोज्य काला रबर एंटीना।

व्यावसायिक वायरलेस संचार:

टू-वे रेडियो (यूएचएफ/वीएचएफ बैंड), वाहन पर लगे रेडियो और ड्रोन वीडियो ट्रांसमिशन एंटीना।

इंटरनेट ऑफ थिंग्स (IoT):

एनबी-आईओटी/लोरा मॉड्यूल एंटीना, जीपीएस पोजिशनिंग टर्मिनल।

औद्योगिक उपकरण:

औद्योगिक रिमोट कंट्रोल (क्रेन, एजीवी), सेंसर नेटवर्क नोड्स।

5. सीमाएँ और विचार

कम दक्षता:

लघुकरण बाधाओं के कारण, विकिरण दक्षता आम तौर पर केवल 30%-60% है (पूर्ण आकार के एंटेना के लिए 80% से अधिक की तुलना में)।

लाभ सीमित:

कम लाभ विशेषताओं के परिणामस्वरूप ट्रांसमिशन दूरी कम हो जाती है (उदाहरण के लिए, द्विध्रुवीय एंटेना वाले वाई-फाई राउटर आमतौर पर ≤50 मीटर की सीमा को कवर करते हैं)।

स्थापना स्थान संवेदनशील:

सर्वदिशात्मकता सुनिश्चित करने के लिए इसे लंबवत रूप से स्थापित किया जाना चाहिए; धातु की सतहों (जमीनी समतल प्रभाव) के करीब होने पर प्रदर्शन ख़राब हो जाता है।

निश्चित आवृत्ति बैंड:

फ़ैक्टरी छोड़ने के बाद फ़्रिक्वेंसी को समायोजित नहीं किया जा सकता; उपकरण आवृत्ति बैंड के अनुसार सटीक मॉडल चयन की आवश्यकता है।

6. चयन और उपयोग सिफ़ारिशें

मिलान आवृत्ति बैंड:

डिवाइस के ऑपरेटिंग फ़्रीक्वेंसी बैंड (उदाहरण के लिए, 315 मेगाहर्ट्ज, 868 मेगाहर्ट्ज, 2.4 गीगाहर्ट्ज़) की पुष्टि करें और संबंधित अनुनाद एंटीना का चयन करें।

इंटरफ़ेस अनुकूलता:

शारीरिक बेमेल से बचने के लिए डिवाइस इंटरफ़ेस प्रकार (उदाहरण के लिए, एसएमए पुरुष/महिला) को सत्यापित करें।

दृश्य अनुकूलन:

बाहरी उपकरण में IP67 सुरक्षा रेटिंग होनी चाहिए; वाहन पर लगे उपकरण को कंपनरोधी डिज़ाइन पर विचार करना चाहिए।

प्रदर्शन उन्नयन:

उच्च-लाभ वाले एंटीना को प्रतिस्थापित करके लंबी दूरी की आवश्यकताओं को पूरा किया जा सकता है, लेकिन यह सर्वदिशात्मकता का त्याग कर देगा।

सारांश: व्हिप एंटीना वायरलेस उपकरणों में एक किफायती और व्यावहारिक समाधान का प्रतिनिधित्व करता है, जो अपनी कम लागत, आसान स्थापना और मजबूत भौतिक स्थायित्व के कारण उपभोक्ता इलेक्ट्रॉनिक्स और औद्योगिक हार्डवेयर में पसंदीदा है। हालाँकि, इसका कम लाभ और संकीर्ण बैंडविड्थ उच्च-प्रदर्शन परिदृश्यों में इसके अनुप्रयोग को सीमित करता है, इसलिए लंबी दूरी या अत्यधिक विश्वसनीय संचार (जैसे ड्रोन वीडियो ट्रांसमिशन या बेस स्टेशन) के लिए पेशेवर बाहरी एंटेना आवश्यक रहते हैं।
