सीलिंग माउंट ऐन्टेना

सीलिंग माउंट एंटीना इनडोर छत पर लगे सर्वदिशात्मक रेडियो फ्रीक्वेंसी एंटेना हैं। कियानमु कम्युनिकेशन के स्व-विकसित सीलिंग-माउंटेड एंटीना में एक एकीकृत गोलाकार छत डिजाइन है, जिसमें सटीक शुद्ध तांबे के ऑसिलेटर और अंदर अत्यधिक पृथक रिफ्लेक्टर बैकप्लेट हैं, और यह एक निष्क्रिय वाइडबैंड संचार एंटीना है। इंस्टॉलेशन सौंदर्यशास्त्र और पूर्ण कवरेज क्षमता दोनों को ध्यान में रखते हुए, उत्पाद को 360° समान सिग्नल विकिरण प्राप्त करने के लिए सीधे छत में एम्बेड किया जा सकता है, और यह इनडोर वाईफाई, ब्लूटूथ, 4 जी सिग्नल एम्प्लीफिकेशन और पूरे-घर नेटवर्किंग सिस्टम के साथ व्यापक रूप से संगत है। शुद्ध कॉपर ऑसिलेटर + फ्लेम-रिटार्डेंट एबीएस हाउसिंग प्रोसेस के साथ कियानमु कम्युनिकेशन सीलिंग-माउंटेड एंटीना, विभिन्न वाणिज्यिक इनडोर नेटवर्किंग परियोजनाओं जैसे होटल, कार्यालय भवन, शॉपिंग मॉल, कारखाने आदि के साथ पूरी तरह से संगत है।

काम के सिद्धांत

हजार-मेष संचार छत पर लगे एंटीना समाक्षीय फ़ीड थरथरानवाला विकिरण और नीचे प्रतिबिंब एकत्रीकरण के दोहरे तंत्र के माध्यम से स्थिर सिग्नल ट्रांसमिशन और रिसेप्शन प्राप्त करता है। आंतरिक संरचना को चार परतों में विभाजित किया गया है: फ़ीड कनेक्टर, विकिरण थरथरानवाला, अलगाव परावर्तक, और सुरक्षात्मक आवास। प्रत्येक प्रदर्शन पैरामीटर को एनेकोइक कक्ष में मापा जाता है, कोई भी गलत पैरामीटर चिह्नित नहीं किया जाता है:

1. वाइडबैंड ऑसिलेटर अनुनाद सिद्धांत: कुंडलाकार सर्वदिशात्मक कॉपर ऑसिलेटर का उपयोग करते हुए, 2400-2500 मेगाहर्ट्ज और 5150-5850 मेगाहर्ट्ज के दोहरे वाईफाई मानक आवृत्ति बैंड को कवर करते हुए, मापा आवृत्ति बैंड स्टैंडिंग वेव कुल मिलाकर ≤1.4 है, पूर्ण आवृत्ति बैंड में कोई अनुनाद अंधा क्षेत्र नहीं है, और ऐसी कोई स्थिति नहीं होगी जहां 5G आवृत्ति बैंड कुछ क्षेत्रों में नहीं पाया जा सकता है।

2. बॉटम रिफ्लेक्शन वेव कंसंट्रेशन: सीलिंग मेटल कील और सीलिंग एल्युमीनियम पैनल के ऊपर की ओर होने वाले सिग्नल लॉस को रोकने के लिए एंटीना के निचले भाग में एक मेटल रिफ्लेक्शन बैकप्लेट जोड़ा जाता है। मापा गया वर्टिकल डाउनवर्ड सिग्नल क्षीणन 70% कम हो जाता है, 90% वायरलेस ऊर्जा इनडोर स्थान में विकीर्ण हो जाती है, और उसी शक्ति पर कवरेज दूरी 30% बढ़ जाती है।

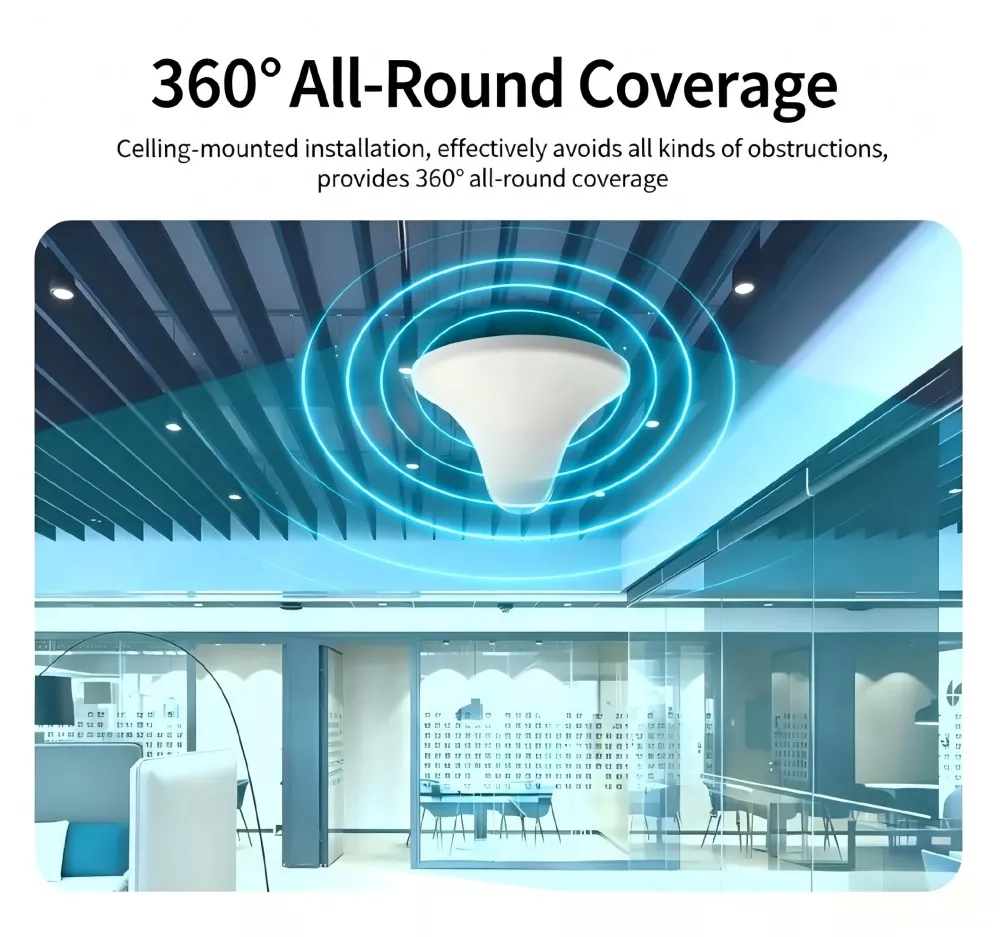

3. 360° एकसमान विकिरण तंत्र: वृत्ताकार ऑसिलेटर्स का सममित लेआउट, क्षैतिज विकिरण उतार-चढ़ाव ≤1.2dB, एक तरफ मजबूत सिग्नल की कोई कवरेज असंतुलन समस्या नहीं और दूसरी तरफ कोई नेटवर्क नहीं, 10-मीटर त्रिज्या के भीतर मापा गया सिग्नल शक्ति अंतर 5dBm से अधिक नहीं।

4. अलगाव विरोधी हस्तक्षेप संरचना डिजाइन: छत के ऊपर कंप्यूटर कक्ष में स्विच और तारों द्वारा उत्पन्न विद्युत चुम्बकीय शोर को अलग करने के लिए आवास के अंदर एक अतिरिक्त अवशोषित कपास की परत जोड़ी जाती है। घने एपी नेटवर्किंग परिदृश्यों में, सह-आवृत्ति हस्तक्षेप 40% कम हो जाता है, और एक साथ जुड़े कई उपयोगकर्ताओं की नेटवर्क गति में उल्लेखनीय गिरावट नहीं होती है।

5. व्यापक तापमान स्थिरता सामग्री संरचना: ज्वाला-मंदक एबीएस आवास + पूर्ण-तांबा थरथरानवाला, -30 डिग्री सेल्सियस से +65 डिग्री सेल्सियस तक 72 घंटे के उच्च और निम्न तापमान के लिए परीक्षण किया गया, थरथरानवाला कोई ऑक्सीकरण नहीं, आवृत्ति विचलन त्रुटि ≤±3MHz, बंद छत के दीर्घकालिक उच्च तापमान वातावरण में प्रदर्शन में गिरावट नहीं होती है।

सहायक उपकरण के साथ संगत

छत पर लगा यह एंटीना बाजार में उपलब्ध अधिकांश इनडोर वायरलेस संचार उपकरणों के साथ संगत है। इंजीनियरिंग संशोधनों के लिए अतिरिक्त एडाप्टर सहायक उपकरण की आवश्यकता नहीं होती है और इसे उपयोग के लिए सीधे जोड़ा जा सकता है:

1. वाणिज्यिक वायरलेस डिवाइस: एंटरप्राइज डुअल-बैंड वायरलेस एपी, हाई-पावर वाईफाई राउटर, होटल एसी वायरलेस कंट्रोलर, सीलिंग-माउंटेड वायरलेस राउटर

2. सिग्नल एन्हांसमेंट उपकरण: 2.4G/5G सिग्नल एम्पलीफायर, 4G/5G इनडोर माइक्रो बेस स्टेशन, मोबाइल फोन सिग्नल रिपीटर, ब्लूटूथ एम्प्लीफिकेशन गेटवे

3. आईओटी नेटवर्किंग उपकरण: ब्लूटूथ गेटवे, लोरा इनडोर कलेक्शन बेस स्टेशन, औद्योगिक 2.4जी सेंसर गेटवे, कैंपस आईओटी सेंट्रल कंट्रोल होस्ट

4. कमजोर करंट इंजीनियरिंग सहायक उपकरण: रेडियो फ्रीक्वेंसी पावर डिवाइडर, कपलर, इनडोर फीडर, कमजोर करंट बॉक्स नेटवर्क विस्तार मॉड्यूल

संपूर्ण स्थापना और उपयोग मार्गदर्शिका

(1) प्री-इंस्टॉलेशन योजना के लिए मुख्य बिंदु

1. स्थान योजना: खुले कमरों में, छत पर लगे प्रत्येक एंटीना का प्रभावी कवरेज दायरा 8-12 मीटर होता है। कई पार्टीशन वाले होटल के कमरों में हर 6-8 मीटर पर एक एंटीना लगाया जाता है।

2. छत से बचाव: विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए छत के अंदर धातु के पाइप, मजबूत विद्युत केबल और स्विचगियर से बचने के लिए स्थापित करें;

3. तारों की आवश्यकताएं: अत्यधिक सिग्नल हानि से बचने के लिए 50Ω मानक आरएफ फीडर का उपयोग करें, प्रत्येक फीडर की लंबाई 15 मीटर के भीतर नियंत्रित हो।

(2) छत स्थापना के लिए चरण-दर-चरण प्रक्रिया

1. ड्रिलिंग: रेडियो फ्रीक्वेंसी फीडर के माध्यम से जिप्सम बोर्ड/एल्यूमीनियम छत में 30 मिमी व्यास का गोलाकार छेद बनाएं;

2. वायरिंग: फीडर के एक सिरे को छत पर लगे एंटीना के पीछे एसएमए इंटरफ़ेस से कनेक्ट करें और ढीला होने से बचाने के लिए इसे कस लें;

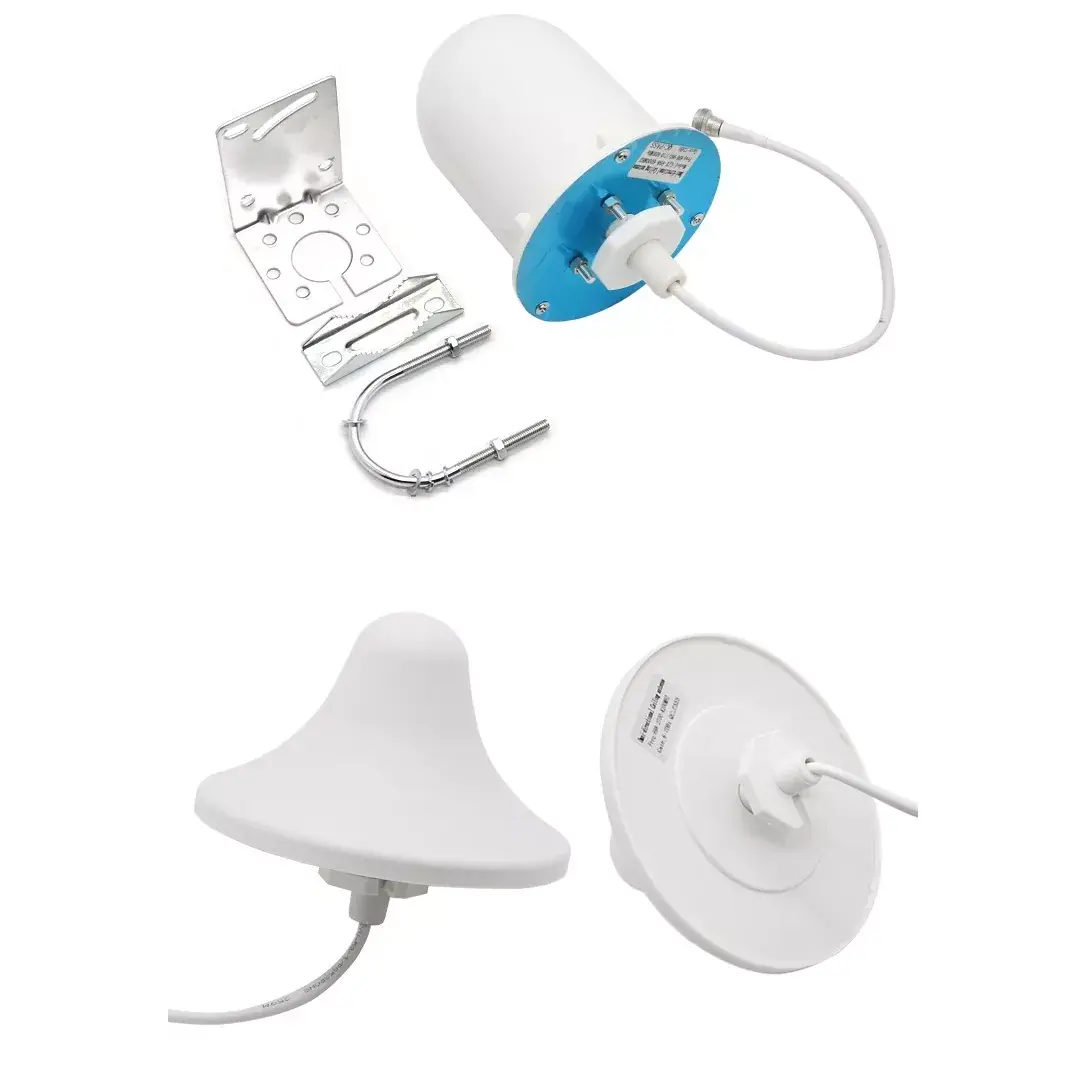

3. फिक्सिंग: एंटीना की मुख्य बॉडी को छत के नीचे से छेद में दबाएं, छत पैनल के शीर्ष पर बैक स्नैप के साथ, स्वचालित रूप से लॉक और फिक्सिंग;

4. रियर-एंड डॉकिंग: फीडर के दूसरे छोर को वायरलेस एपी, सिग्नल एम्पलीफायर आरएफ पोर्ट और डिवाइस पर पावर से कनेक्ट करें;

5. वास्तविक माप और स्वीकृति: कवरेज क्षेत्र की सिग्नल शक्ति का परीक्षण करने के लिए सिग्नल परीक्षक का उपयोग करें। -40 से -70 डीबीएम की सीमा को योग्य कवरेज माना जाता है।

(3) रखरखाव के बाद के नोट्स

1. ढीले एंटीना क्लिप और ऑक्सीकृत फीडर जोड़ों के लिए हर छह महीने में जांच करें;

2. नम बेसमेंट और रसोई सेटिंग्स में, विकिरण दक्षता को प्रभावित करने वाले धूल संचय से बचने के लिए हर साल धूल हटाने के लिए आवरण को हटा दें और साफ करें;

3. एंटीना के ऊपर धातु की चादरें या तार न रखें, जिससे वायरलेस कवरेज रेंज काफी कम हो जाएगी।

अक्सर पूछे जाने वाले प्रश्न

Q1: यह छत पर लगा एंटीना किन उपकरणों के साथ संगत है?

A1: Qianmu संचार सीलिंग-माउंटेड एंटीना 50Ω RF इंटरफ़ेस उपकरणों के विशाल बहुमत के साथ संगत है, जैसे कि डुअल-बैंड वायरलेस एप, हाई-पावर वाईफाई सिग्नल एम्पलीफायर, 4G इनडोर माइक्रो बेस स्टेशन, आदि। इसे होटल और कार्यालय भवनों में वाणिज्यिक वायरलेस कवरेज परियोजनाओं के लिए सीधे मिलान किया जा सकता है।

Q2: क्या आपको सीलिंग माउंट एंटीना स्थापित करने के लिए पेशेवर उपकरणों की आवश्यकता है? क्या कोई अकेला व्यक्ति यह काम कर सकता है?

A2: किसी जटिल उपकरण की आवश्यकता नहीं है। छेद बनाने के लिए केवल एक छोटी इलेक्ट्रिक ड्रिल की आवश्यकता होती है, और स्नैप-फिट संरचना तय हो जाती है। एक व्यक्ति छत पर लगे एक एंटीना की स्थापना 5 मिनट में पूरा कर सकता है। उत्पाद एक इंस्टॉलेशन मैनुअल के साथ आता है, और यहां तक ​​कि बिना किसी पूर्व अनुभव वाले निर्माण श्रमिक भी ऑपरेशन चरणों को समझ सकते हैं।

Q3: क्या एंटीना इंटरफ़ेस, शेल लोगो और पैकेजिंग को अनुकूलित किया जा सकता है?

A3: पूरी तरह से अनुकूलन योग्य। स्रोत फैक्टरी के रूप में, हम आवश्यकतानुसार एसएमए/एन/बीएनसी के सभी प्रकार के आरएफ इंटरफेस को बदल सकते हैं, शेल पर ग्राहक ब्रांड लोगो की सिल्क-स्क्रीन प्रिंटिंग का समर्थन कर सकते हैं, कस्टम तटस्थ निर्यात पैकेजिंग, रंग बॉक्स पैकेजिंग, और OEM/ODM कस्टम ऑर्डर के लिए न्यूनतम ऑर्डर मात्रा पर बातचीत की जा सकती है।

Q4: हम छत पर लगे एंटीना की वास्तविक कवरेज दूरी की पुष्टि कैसे कर सकते हैं? क्या हम मापा गया डेटा प्रदान कर सकते हैं?

ए4: हाँ. सीलिंग एंटेना का प्रत्येक बैच एक रेडियो फ्रीक्वेंसी एनीकोइक चैम्बर परीक्षण रिपोर्ट के साथ-साथ विभिन्न घरेलू होटलों और कार्यालय भवनों के लिए ऑन-साइट कवरेज परीक्षण वीडियो और सिग्नल शक्ति डेटा के साथ आता है। सभी पैरामीटर वास्तविक और सत्यापन योग्य हैं, और ग्राहक स्व-परीक्षण और तुलना के लिए नमूने वापस भेज सकते हैं।
