स्पॉटलाइट एंटीना

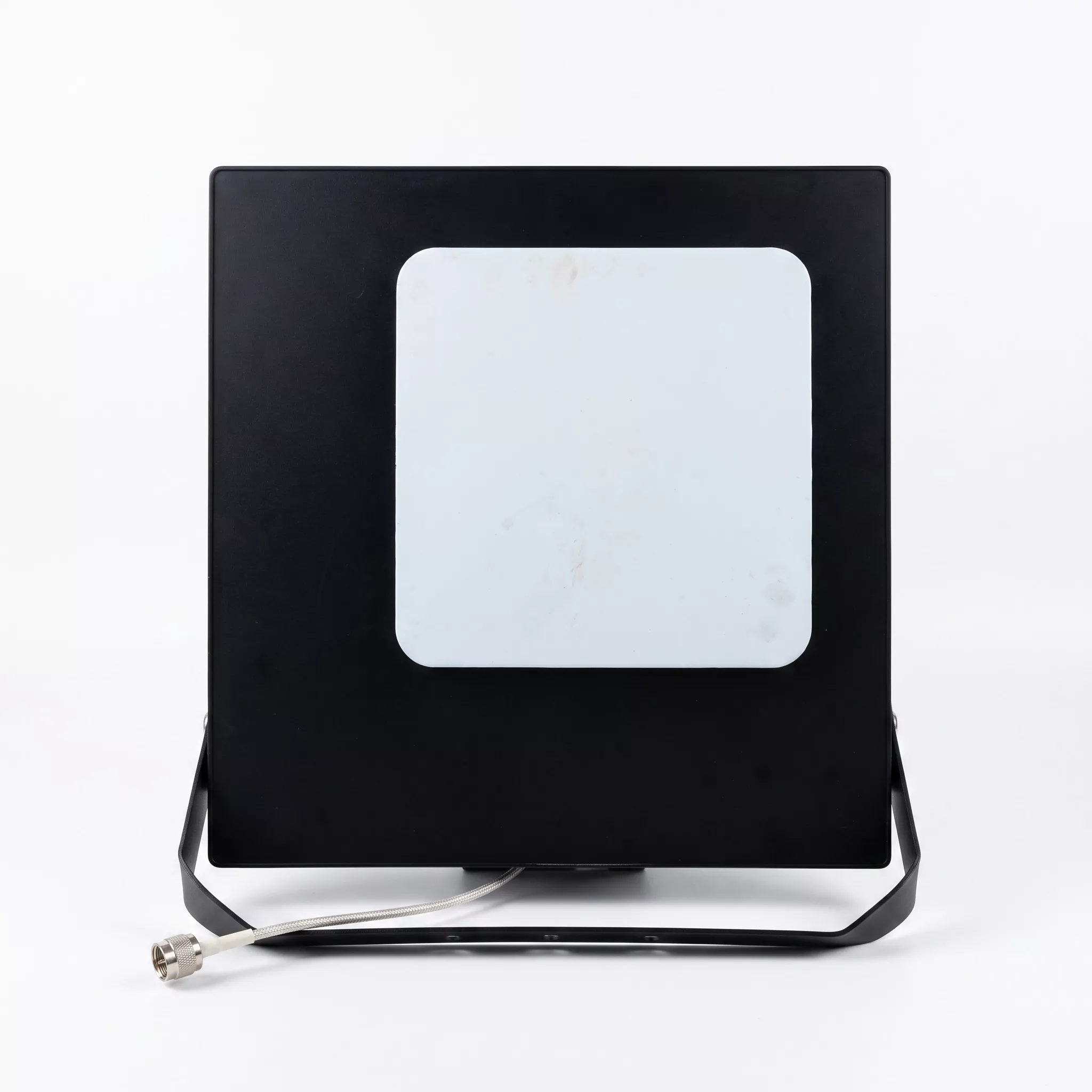

स्पॉटलाइट एंटीना, जिसे सजावटी स्पॉटलाइट-प्रकार या छलावरण फ्लडलाइट बेस स्टेशन एंटीना के रूप में भी जाना जाता है, एक बाहरी दिशात्मक बाहरी संचार एंटीना है। इसका आवास सटीक रूप से आउटडोर लाइटिंग स्पॉटलाइट के डिजाइन की नकल करता है, जो शहरी परिदृश्य वृद्धि के साथ सिग्नल ट्रांसमिशन और रिसेप्शन को संयोजित करने के लिए लैंप बॉडी के अंदर 4 जी / 5 जी आरएफ विकिरण इकाइयों को एकीकृत करता है। यह अतिरिक्त सिग्नल टावरों की आवश्यकता को समाप्त करता है और इसे छतों, भवन के अग्रभागों या प्लेटफार्मों पर स्थापित किया जा सकता है, जो पारंपरिक एंटेना से जुड़े निर्माण पहुंच पर दृश्य बाधा और संपत्ति प्रतिबंध जैसे सामान्य मुद्दों को मौलिक रूप से हल करता है। कियानमु कम्युनिकेशंस का यह एंटीना एक वाइडबैंड डुअल-पोलराइज्ड डायरेक्शनल बेस स्टेशन एंटीना है, जो विशेष रूप से इनडोर-आउटडोर सहयोगात्मक गहरी कवरेज परियोजनाओं के लिए डिज़ाइन किए गए कोर आरएफ घटक के रूप में कार्य करता है। बाजार में उपलब्ध साधारण नकल के विपरीत, हमारे एंटीना में इसकी गुहा संरचना के भीतर अनुकूलित विद्युत चुम्बकीय अलगाव की सुविधा है, जिससे यह सुनिश्चित होता है कि लैंप आवास आरएफ विकिरण में बाधा नहीं डालता है। यह उत्कृष्ट छलावरण सौंदर्यशास्त्र और उच्च आरएफ प्रदर्शन दोनों प्रदान करता है, जो इसे दुनिया भर में संचार बुनियादी ढांचे के उन्नयन परियोजनाओं के लिए उपयुक्त बनाता है।

काम के सिद्धांत

1. सिग्नल ट्रांसमिशन और रिसेप्शन के मूल सिद्धांत

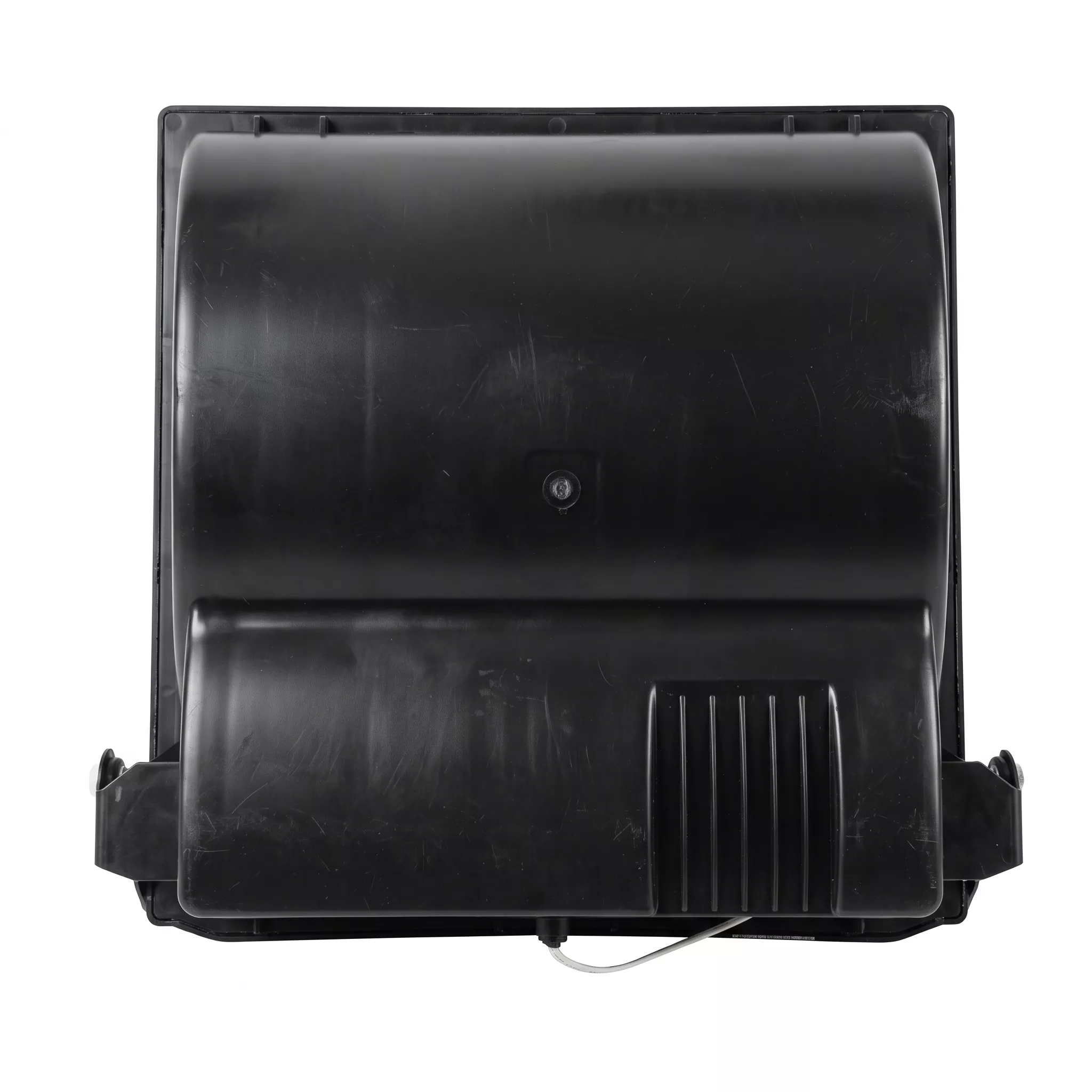

संपूर्ण स्पॉटलाइट एंटीना में चार मुख्य घटक होते हैं: आरएफ विकिरण इकाई, धातु परावर्तक बैक पैनल, वॉटरप्रूफ छलावरण आवास, और दोहरे एन-प्रकार कनेक्टर।

①सिग्नल ट्रांसमिशन: आरआरयू डिवाइस रेडियो फ्रीक्वेंसी विद्युत संकेतों को आउटपुट करता है, जो दो एन-के कनेक्टर के माध्यम से एंटीना के भीतर आंतरिक एल्यूमीनियम विकिरण तत्वों तक प्रेषित होते हैं। इन संकेतों को गुंजयमान गुहाओं द्वारा 698-3600 मेगाहर्ट्ज रेंज में विद्युत चुम्बकीय तरंगों में परिवर्तित किया जाता है और फिर 65° क्षैतिज दिशात्मक किरण के माध्यम से बाहर की ओर विकिरण किया जाता है, जो लक्ष्य भवन के फर्श को सटीक रूप से कवर करता है।

②सिग्नल रिसेप्शन: इमारत के भीतर मोबाइल फोन और IoT उपकरणों द्वारा उत्सर्जित अपस्ट्रीम विद्युत चुम्बकीय तरंगों को एंटीना द्वारा सर्वदिशात्मक रूप से कैप्चर किया जाता है। परावर्तक हस्तक्षेप संकेतों को एकत्र और फ़िल्टर करता है, विद्युत चुम्बकीय तरंगों को विद्युत संकेतों में परिवर्तित करता है जो बेस स्टेशन उपकरण में वापस प्रेषित होते हैं, जिससे द्विदिश संचार पूरा होता है।

2. सिग्नल गैर-क्षीणन के लिए अनुकूलित कोर के साथ छलावरण खोल

अधिकांश कम लागत वाले एंटेना मानक प्लास्टिक हाउसिंग का उपयोग करते हैं, जिसके परिणामस्वरूप आरएफ हानि 15% से अधिक हो जाती है, जिससे सेल किनारों पर कमजोर सिग्नल और सुस्त नेटवर्क गति होती है। कियानमु कम्युनिकेशंस फैक्ट्री ने स्वतंत्र रूप से एक संशोधित यूएबीएस पारदर्शी तरंग आवास विकसित किया है, प्रयोगशाला माप से आरएफ हानि केवल 6.2% कम दिखाई देती है। एक स्तरित एल्यूमीनियम विकिरण सरणी के साथ संयुक्त, यह पारंपरिक आवासों में धातु ब्रैकेट के कारण होने वाले परिरक्षण प्रभाव से बचाता है, समान परिस्थितियों में डाउनलिंक नेटवर्क गति में 30% की वृद्धि प्राप्त करता है। वेक्टर नेटवर्क विश्लेषकों से कच्चा माप डेटा अनुरोध पर उपलब्ध है।

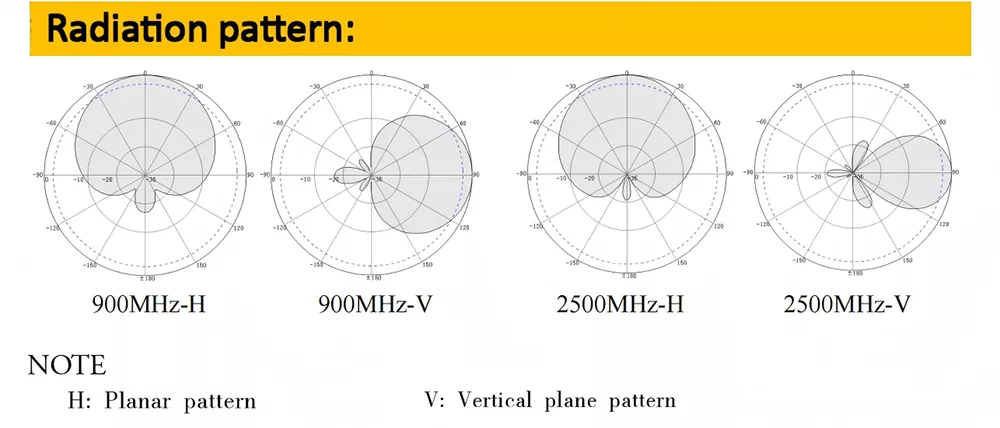

तकनीकी निर्देश

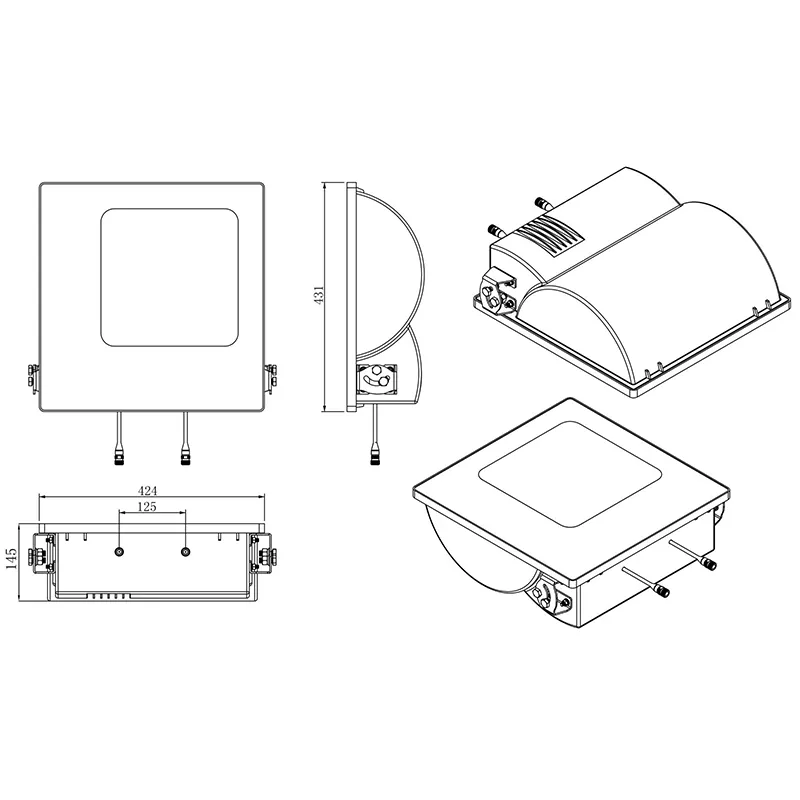

यांत्रिक संरचनात्मक पैरामीटर

खरीदारी और चयन मार्गदर्शिका

1. फ़्रीक्वेंसी बैंड कवरेज की पुष्टि को प्राथमिकता दें। चीन के मुख्यधारा 5G 3.5GHz बैंड के लिए, 1710-3600MHz का समर्थन करने वाले वाइडबैंड स्पॉटलाइट एंटेना का चयन करना आवश्यक है। अधिकतम 2700MHz वाले पुराने एंटेना वर्तमान 5G नेटवर्क का समर्थन नहीं कर सकते हैं और बाद में पूर्ण प्रतिस्थापन की आवश्यकता होगी, जिससे परियोजना लागत में काफी वृद्धि होगी।

2. वास्तविक आरएफ मापदंडों को सत्यापित करें और भ्रामक विशिष्टताओं को अस्वीकार करें। खरीदने से पहले, आपूर्तिकर्ताओं को एक ही मॉडल के लिए मापा वेक्टर नेटवर्क विश्लेषक वक्र प्रदान करने की आवश्यकता होती है, जो तीन प्रमुख संकेतकों को सत्यापित करने पर ध्यान केंद्रित करते हैं: लाभ, वीएसडब्ल्यूआर, और फ्रंट-टू-बैक अनुपात। बाजार में कम लागत वाले उत्पाद अक्सर लाभ को बढ़ा-चढ़ाकर पेश करते हैं, जिसके परिणामस्वरूप वास्तविक कवरेज दूरी 40% से अधिक कम हो जाती है।

3. बाहरी सुरक्षा और सामग्रियों पर जोर: लगातार बारिश और तूफान वाले तटीय क्षेत्रों में, मौसम प्रतिरोधी यूएबीएस बाड़ों के साथ संयुक्त डाई-कास्ट एल्यूमीनियम वाइब्रेटर का उपयोग किया जाना चाहिए। लोहे की पतली शीट के वाइब्रेटर और साधारण प्लास्टिक के बाड़े 1-2 साल के बाद जंग और पानी के प्रवेश से पीड़ित हो जाएंगे, जिसके परिणामस्वरूप समय के साथ रखरखाव की लागत बहुत अधिक हो जाएगी।

4. इन-हाउस अनुसंधान एवं विकास और उत्पादन क्षमताओं वाले निर्माताओं का चयन करें। बिचौलियों में अनुसंधान और विकास, गुणवत्ता नियंत्रण का अभाव है, और वे अनुकूलन, परीक्षण रिपोर्ट या बिक्री के बाद तकनीकी सहायता प्रदान नहीं कर सकते हैं। मूल निर्माताओं के साथ सीधे जुड़ने से सहायक सामग्रियों की सिंक्रनाइज़ आपूर्ति, अनुकूलित पैरामीटर, तेज बिक्री के बाद सेवा और बड़ी मात्रा में ऑर्डर के लिए स्थिर डिलीवरी सक्षम हो जाती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: यह स्पॉटलाइट एंटीना किस संचार आवृत्ति बैंड को पूरी तरह से कवर करता है? क्या यह 5G को सपोर्ट करता है?

उत्तर: एंटीना 698-960 मेगाहर्ट्ज और 1710-3600 मेगाहर्ट्ज फ्रीक्वेंसी बैंड पर काम करता है, जो 2जी जीएसएम, 3जी यूएमटीएस और 4जी एलटीई के सभी बैंड के साथ पूरी तरह से संगत है। यह मुख्यधारा के घरेलू 5G NR बैंड N41/N78 के साथ-साथ विदेशी देशों में प्रमुख 5G बैंड का समर्थन करता है। एक एकल परिनियोजन चरणबद्ध एंटीना प्रतिस्थापन की आवश्यकता के बिना सहयोगात्मक 4जी+5जी कवरेज को सक्षम बनाता है।

Q2: क्या यह OEM/ODM अनुकूलन का समर्थन करता है? कौन से पैरामीटर संशोधित किए जा सकते हैं?

ए: स्रोत पर एक कारखाने के रूप में, हम पूर्ण-आयामी अनुकूलन सेवाएं प्रदान करते हैं: समायोज्य एंटीना लाभ, बीम चौड़ाई, कनेक्टर प्रकार (एन / 4.3-10), आवास रंग, और बॉडी सिल्क-स्क्रीन लोगो। विशेष नैरोबैंड विदेशी परियोजनाओं के लिए, हमारी आर एंड डी टीम आरएफ ऑसिलेटर को फिर से ट्यून कर सकती है।

Q3: क्या कंपनी ऑन-साइट फ़ैक्टरी ऑडिट का समर्थन करती है? क्या यह योग्यता दस्तावेज प्रदान कर सकता है?

ए: शेन्ज़ेन कियानमु कम्युनिकेशन टेक्नोलॉजी कंपनी लिमिटेड आगंतुकों को एक दिन पहले पूर्व अपॉइंटमेंट लेकर फैक्ट्री टूर की पेशकश करती है, जिससे विनिर्माण सुविधा, उत्पादन लाइनों और आरएफ प्रयोगशाला तक पहुंच की अनुमति मिलती है। पूर्ण आईएसओ, सीई, एफसीसी, और आरओएचएस प्रमाणन, तृतीय-पक्ष परीक्षण रिपोर्ट के साथ, इलेक्ट्रॉनिक प्रारूप में निःशुल्क उपलब्ध हैं; बोली प्रयोजनों के लिए आधिकारिक मुहरों के साथ मूल मुद्रित प्रतियां प्रदान की जा सकती हैं।
