एनबी-आईओटी एंटीना

बाजार में तीन मुख्य प्रकार के IoT एंटेना उपलब्ध हैं: बिल्ट-इन पैच एंटेना, सक्शन कप वाहन-माउंटेड एंटेना, और स्क्रू-माउंटेड बाहरी वॉटरप्रूफ एंटेना।

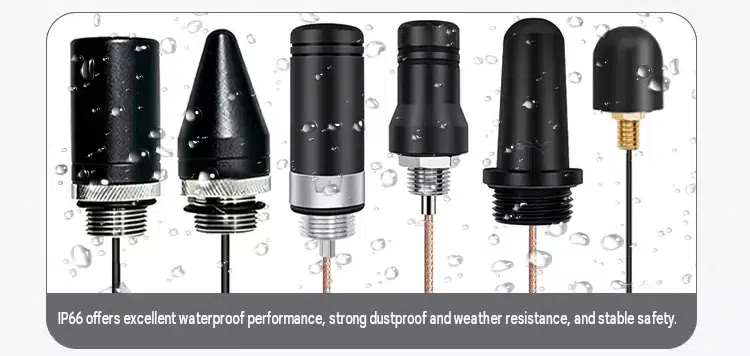

इस लेख में दिखाया गया NB-IoT एंटीना स्क्रू-माउंटेड आउटडोर वॉटरप्रूफ एंटीना श्रेणी का है। यह विशेष रूप से औद्योगिक विद्युत नियंत्रण कैबिनेट, आउटडोर एकीकृत उपकरण बक्से और नगरपालिका IoT टर्मिनलों के लिए डिज़ाइन किया गया है।

कियानमु कम्युनिकेशन का कैबिनेट बाहरी एनबी एंटीना 700 मेगाहर्ट्ज से 960 मेगाहर्ट्ज तक फुल-बैंड एनबी-आईओटी का समर्थन करता है और तीन प्रमुख ऑपरेटरों: चाइना मोबाइल, चाइना यूनिकॉम और चाइना टेलीकॉम के नैरोबैंड नेटवर्क के साथ संगत है। यह दो सामान्य स्क्रू आकारों, एम12 और एम16 के साथ उपलब्ध है, जो अधिकांश घरेलू और आयातित औद्योगिक कैबिनेट के इंस्टॉलेशन होल मानकों से मेल खाता है।

NB-IoT कैबिनेट के लिए बाहरी एंटीना क्या है?

एनबी-आईओटी कैबिनेट बाहरी एंटीना एक स्क्रू-माउंटेड वॉटरप्रूफ आरएफ एंटीना है जिसे औद्योगिक आईओटी उपकरणों के लिए डिज़ाइन किया गया है। इसे बाहरी और औद्योगिक वातावरण में NB-IoT टर्मिनलों के लिए स्थिर वायरलेस सिग्नल ट्रांसमिशन प्रदान करने के लिए उपकरण कैबिनेट पर बाहरी रूप से स्थापित किया गया है।

काम के सिद्धांत

कई ग्राहक गलती से मानते हैं कि एंटीना केवल एक धातु थरथरानवाला है और जलरोधी आवास का सिग्नल प्रदर्शन पर कोई प्रभाव नहीं पड़ता है। वास्तव में, एनबी-आईओटी कैबिनेट बाहरी एंटीना का संरचनात्मक डिजाइन सीधे लंबी दूरी के आउटडोर संचार की स्थिरता को प्रभावित करता है। कामकाजी प्रदर्शन का परीक्षण और सत्यापन वेक्टर नेटवर्क विश्लेषक और परिरक्षित एनेकोइक कक्षों के माध्यम से किया जा सकता है।

1. निम्न-आवृत्ति थरथरानवाला गुंजयमान संरचना

NB-IoT 700-960MHz कम-आवृत्ति संचार बैंड में काम करता है, जिसकी तरंग दैर्ध्य लंबी होती है और ऑसिलेटर की लंबाई और ग्राउंड मिलान के लिए उच्च आवश्यकताएं होती हैं। ऐन्टेना अंदर खंडित तांबे के विकिरण तत्वों का उपयोग करता है, जो नैरोबैंड कम-आवृत्ति अनुनाद से सटीक रूप से मेल खाता है और सामान्य छोटे एंटेना में पाए जाने वाले अनुनाद ऑफसेट और खड़े तरंग वृद्धि से बचाता है।

2. कैबिनेट-पृथक विकिरण संरचना

एंटीना कैबिनेट के बाहर स्थापित किया गया है। मेटल स्क्रू का उपयोग फिक्सिंग और ग्राउंड कपलिंग के लिए किया जाता है, जबकि ऑसिलेटर कैबिनेट शीट मेटल से एक सुरक्षित अलगाव दूरी बनाए रखता है। यह धातु के आवरण के कारण होने वाले आरएफ सिग्नल परिरक्षण और अवशोषण से बचाता है।

समान विनिर्देश के लिए, धातु कैबिनेट के अंदर स्थापित एक अंतर्निर्मित एंटीना 6-9 डीबी क्षीणन का अनुभव कर सकता है, जबकि बाहरी एनबी-आईओटी एंटीना में केवल 1-2 डीबी का समग्र क्षीणन होता है।

3. मल्टी-लेयर सीलबंद वॉटरप्रूफ संरचना

एंटीना सुरक्षा की तीन परतें प्रदान करने के लिए एक रियर वॉटरप्रूफ सिलिकॉन गैस्केट, थ्रेडेड वॉटरप्रूफ रबर रिंग और इंजेक्शन-मोल्डेड लीड-आउट वायर संरचना को अपनाता है। वर्षा जल और संघनन केबल के साथ कैबिनेट में प्रवेश नहीं कर सकते। 50Ω समाक्षीय केबल स्थिर आरएफ सिग्नल ट्रांसमिशन बनाए रखता है और बाहरी तापमान परिवर्तन के कारण होने वाले प्रतिबाधा बहाव को रोकता है।

4. शोर दमन संरचना

एंटीना बेस कैबिनेट के अंदर बिजली की आपूर्ति, पीएलसी और रिले द्वारा उत्पन्न विद्युत चुम्बकीय शोर को फ़िल्टर करने, शोर के स्तर को कम करने और आईओटी टर्मिनल बेस स्टेशन पहुंच की सफलता दर में सुधार करने के लिए एक ग्राउंड कपलिंग रिंग जोड़ता है।

संगत उपकरण

NB-IoT एंटीना IoT टर्मिनलों के लिए डिज़ाइन किया गया है जिन्हें धातु कैबिनेट सुरक्षा और दीर्घकालिक आउटडोर संचालन की आवश्यकता होती है। यह नागरिक, वाणिज्यिक और औद्योगिक उपकरणों के लिए उपयुक्त है:

1. स्मार्ट रिमोट ट्रांसमिशन वॉटर मीटर कैबिनेट

नगरपालिका जल और गैस उपकरण, गैस संग्रह बक्से, पाइपलाइन दबाव निगरानी और नियंत्रण अलमारियाँ, और ऑनलाइन जल गुणवत्ता निगरानी उपकरण।

2. स्मार्ट पावर और औद्योगिक नियंत्रण उपकरण

आउटडोर बिजली संग्रह अलमारियाँ, कम वोल्टेज वितरण निगरानी टर्मिनल, फोटोवोल्टिक ऊर्जा भंडारण एकीकृत नियंत्रण अलमारियाँ, और बिजली मीटर सांद्रक।

3. स्मार्ट सिटी सुरक्षा उपकरण

सड़क की धूल निगरानी बक्से, पर्यावरण और मौसम निगरानी स्टेशन, पार्किंग बाधा नियंत्रण अलमारियाँ, और आउटडोर स्ट्रीट लैंप स्मार्ट नियंत्रक।

4. औद्योगिक स्वचालन टर्मिनल

फ़ैक्टरी वर्कशॉप डेटा अधिग्रहण नियंत्रण बॉक्स, वेयरहाउस लॉजिस्टिक्स पोजिशनिंग टर्मिनल, और उपकरण दोष वायरलेस अलार्म कैबिनेट।

5. कृषि IoT उपकरण

फ़ील्ड मिट्टी निगरानी कैबिनेट, जलीय कृषि जल गुणवत्ता नियंत्रण कैबिनेट, और ग्रीनहाउस पर्यावरण एकीकृत निगरानी उपकरण।

विस्तृत तकनीकी पैरामीटर तालिका

सामान्य FAQ अनुभाग

Q1: क्या बाहरी NB-IoT एंटीना की केबल की लंबाई और कनेक्टर को बदला जा सकता है?

उत्तर: हाँ. मानक मॉडल 1.5 मीटर से 10 मीटर तक समाक्षीय केबल लंबाई का समर्थन करते हैं। SMA, IPEX और N जैसे कनेक्टर्स को आवश्यकताओं के अनुसार बदला जा सकता है। थोक ऑर्डर कस्टम शेल रंगों और लोगो सिल्क-स्क्रीन प्रिंटिंग का भी समर्थन करते हैं।

Q2: क्या यह आउटडोर एनबी एंटीना एक ही समय में चाइना मोबाइल, चाइना यूनिकॉम और चाइना टेलीकॉम एनबी कार्ड के साथ संगत है?

उत्तर: हाँ. एंटीना पूरे 700-960MHz NB-IoT फ़्रीक्वेंसी बैंड को कवर करता है और तीन प्रमुख ऑपरेटरों के NB नेटवर्क के साथ संगत है। अलग-अलग फ़्रीक्वेंसी बैंड के लिए अलग-अलग संस्करण खरीदने की आवश्यकता नहीं है।

Q3: क्या कैबिनेट का आंतरिक स्थान सीमित होने पर तार झुकने से एंटीना सिग्नल प्रभावित होगा?

ए: केबल को बड़े झुकने वाले त्रिज्या के साथ धीरे से मोड़ा जा सकता है, लेकिन 90 डिग्री के मोड़ और बार-बार मोड़ने से बचना चाहिए। स्थापना के दौरान, महत्वपूर्ण सिग्नल क्षीणन को रोकने के लिए केबल को यथासंभव सीधा रखें और बिजली आपूर्ति और आवृत्ति कनवर्टर्स जैसे हस्तक्षेप स्रोतों से दूर रखें।

Q4: क्या तटीय नमक स्प्रे वातावरण में लंबे समय तक उपयोग के दौरान एंटीना के धातु नट में जंग लगने का खतरा होता है?

उत्तर: नहीं। एंटीना लॉकिंग नट निष्क्रिय जंग-रोधी एल्यूमीनियम मिश्र धातु से बना है और 48 घंटे का नमक स्प्रे परीक्षण पास कर चुका है। तटीय क्षेत्रों में लंबे समय तक बाहरी उपयोग के दौरान इसमें जंग लगने या जाम होने का खतरा नहीं है। अत्यधिक संक्षारक वातावरण के लिए, अनुकूलित संक्षारण-रोधी समाधानों के लिए इंजीनियरों से परामर्श लिया जा सकता है।
