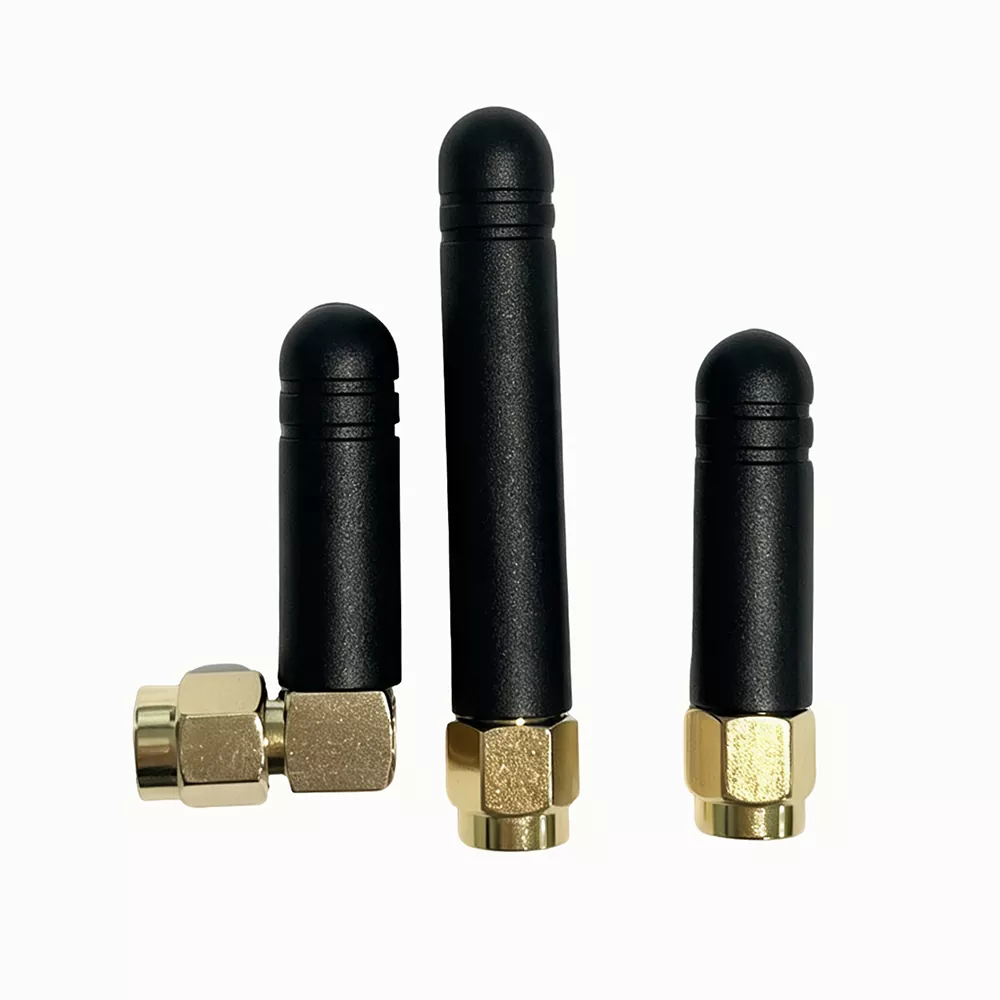

लोरा एंटीना

लोरा एंटीना एक 433 मेगाहर्ट्ज और 868-920 मेगाहर्ट्ज औद्योगिक IoT आरएफ बाहरी रॉड एंटीना है जो लंबी दूरी के स्प्रेड स्पेक्ट्रम संचार के लिए डिज़ाइन किया गया है।

कियानमु कम्युनिकेशन द्वारा विकसित, यह एंटीना एक विभाजित बाहरी रॉड संरचना को अपनाता है जिसे डिवाइस हाउसिंग, पोल और बक्से पर लचीले ढंग से स्थापित किया जा सकता है, जिससे धातु के गोले, दीवारों और मेनबोर्ड के कारण होने वाले सिग्नल परिरक्षण नुकसान को कम किया जा सकता है।

यह वन-पीस मोल्डेड प्योर कॉपर ऑसिलेटर और मौसम प्रतिरोधी पीवीसी हाउसिंग का उपयोग करता है, जो 433 मेगाहर्ट्ज लो बैंड और वैश्विक 868-920 मेगाहर्ट्ज आईएसएम बैंड को सटीक रूप से कवर करता है।

स्थिर बैच प्रदर्शन के साथ, लोरा एंटीना लंबी दूरी की कम-शक्ति वाले IoT नेटवर्किंग परियोजनाओं के लिए उपयुक्त है।

काम के सिद्धांत

कियानमु कम्युनिकेशन 433/868-920 मेगाहर्ट्ज लोरा एंटीना लंबी दूरी के सिग्नल ट्रांसमिशन और रिसेप्शन को प्राप्त करने के लिए सर्वदिशात्मक आरएफ विकिरण के साथ संयुक्त एक खंडित अनुनाद थरथरानवाला डिजाइन का उपयोग करता है।

आंतरिक संरचना में एक आरएफ कनेक्टर, प्रतिबाधा मिलान थरथरानवाला, अलगाव परिरक्षण परत और जलरोधी सुरक्षात्मक आवास शामिल हैं। सभी प्रदर्शन मापदंडों का परीक्षण वेक्टर नेटवर्क विश्लेषक का उपयोग करके कंपनी की आरएफ प्रयोगशाला द्वारा किया जाता है।

1. डुअल-बैंड खंडित अनुनाद डिजाइन

एंटीना 433 मेगाहर्ट्ज कम-आवृत्ति बैंड और 868-920 मेगाहर्ट्ज आईएसएम बैंड के लिए दो स्वतंत्र रूप से मिलान किए गए ऑसिलेटर को एकीकृत करता है। मापा गया पूर्ण-बैंड वीएसडब्ल्यूआर ≤1.3 है, जो दोनों आवृत्ति रेंजों में स्थिर अनुनाद सुनिश्चित करता है।

एक एंटीना अलग-अलग इन्वेंट्री की आवश्यकता के बिना दो मुख्यधारा लोरा संचार बैंड का समर्थन करता है।

2. 360° सर्वदिशात्मक विकिरण डिज़ाइन

सममित छड़ के आकार का थरथरानवाला संरचना ≤1dB के उतार-चढ़ाव के साथ एक समान क्षैतिज विकिरण प्रदान करता है और सिग्नल ब्लाइंड स्पॉट को कम करता है।

समान ट्रांसमिशन पावर के तहत, एक खुले क्षेत्र में मापी गई ट्रांसमिशन दूरी डिवाइस में निर्मित एंटीना की तुलना में 2.8 गुना अधिक है, जो सिग्नल असंतुलन के बिना बहु-दिशात्मक डिवाइस नेटवर्किंग का समर्थन करती है।

3. धातु परिरक्षण और विरोधी हस्तक्षेप संरचना

गेटवे मेनबोर्ड, औद्योगिक मोटर्स और बिजली आपूर्ति केबलों से विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए कॉपर शील्डिंग रिंगों को एंटीना बेस में एकीकृत किया जाता है।

कारखानों और सबस्टेशन जैसे मजबूत हस्तक्षेप वाले वातावरण में, मापा डेटा पैकेट हानि 65% कम हो जाती है, जिससे स्थिर IoT डेटा ट्रांसमिशन सुनिश्चित होता है।

4. बाहरी मौसम प्रतिरोधी संरचना

ऐन्टेना सीलबंद रबर गैसकेट के साथ एक गाढ़े पीवीसी वॉटरप्रूफ आवास को अपनाता है। इसने -40°C से +70°C तक 72-घंटे के चक्रीय उम्र बढ़ने के परीक्षण और वर्षा जल प्रतिरोध परीक्षण पास कर लिया है।

थरथरानवाला ऑक्सीकरण से सुरक्षित रहता है, ≤±2MHz के भीतर आवृत्ति विचलन के साथ, स्थिर आउटडोर प्रदर्शन बनाए रखता है।

5. 50Ω मानक प्रतिबाधा मिलान

एंटीना सटीक फ़ैक्टरी प्रतिबाधा समायोजन का उपयोग करता है और लोरा उपकरणों के लिए मानक आरएफ इंटरफेस का समर्थन करता है।

यह प्रतिबाधा बेमेल के कारण होने वाले सिग्नल प्रतिबिंब को कम करता है, डिवाइस ट्रांसमिशन पावर को 12% तक कम करता है, और टर्मिनल बैटरी जीवन को बढ़ाता है।

सहायक उपकरणों के साथ संगत

इस लोरा एंटीना में मजबूत आरएफ अनुकूलता है और इसे एडॉप्टर एक्सेसरीज के बिना कम-शक्ति वाले आईओटी संचार टर्मिनलों के विशाल बहुमत से सीधे जोड़ा जा सकता है।

1. लोरा संचार होस्ट: 433 मेगाहर्ट्ज लोरा गेटवे, 868/915 मेगाहर्ट्ज औद्योगिक लोरा सांद्रक, आउटडोर लोरा अधिग्रहण बेस स्टेशन, वायरलेस डेटा ट्रांसमिशन रेडियो

2. स्मार्ट सेंसिंग टर्मिनल: मिट्टी का तापमान और आर्द्रता सेंसर, पानी की गुणवत्ता निगरानी जांच, गैस/फायर स्मोक अलार्म, तरल स्तर दबाव कलेक्टर

3. औद्योगिक इंटरनेट ऑफ थिंग्स (आईओटी) उपकरण: वर्कशॉप डेटा अधिग्रहण टर्मिनल, उत्पादन लाइन वायरलेस कानबन, गोदाम सामान स्थान टैग होस्ट

4. स्मार्ट सिटी एक्सेसरीज़: स्ट्रीट लैंप सिंगल-लैंप कंट्रोलर, पार्किंग मैग्नेटिक डिटेक्टर, मैनहोल कवर स्टेटस मॉनिटर, आउटडोर सुरक्षा अलार्म होस्ट

5. आरएफ सहायक घटक: आरएफ फीडर, सिग्नल पावर डिवाइडर, आरएफ रिले प्रवर्धन मॉड्यूल

मानकीकृत तकनीकी विशिष्टताएँ

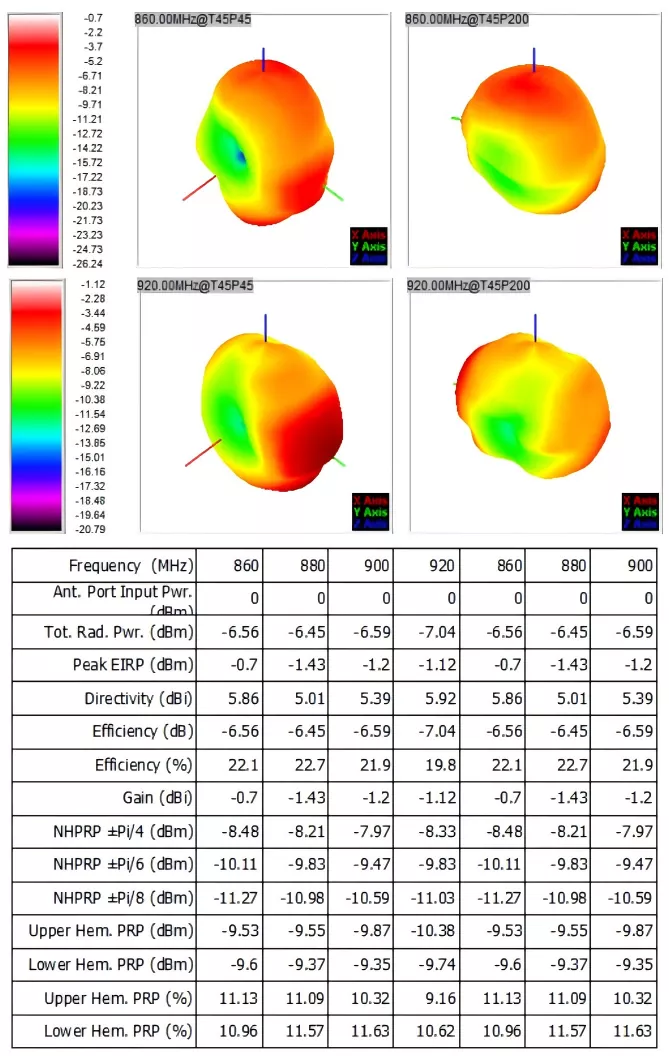

सभी पैरामीटर इन-हाउस आरएफ एनेकोइक चैम्बर परीक्षणों के परिणाम हैं। लोरा एंटेना का प्रत्येक बैच एक पेपर फैक्ट्री टेस्ट शीट के साथ आता है, जिसका उपयोग परियोजना स्वीकृति, निर्यात सीमा शुल्क घोषणा, पार्टी ए योग्यता सत्यापन के लिए किया जा सकता है:

क्रय गाइड

कई IoT खरीदार और R&D इंजीनियर मुख्य रूप से कीमत के आधार पर मॉडल का चयन करते हैं, जिसके परिणामस्वरूप अपर्याप्त ट्रांसमिशन दूरी, बाहरी क्षति, परियोजना पर फिर से काम करना और बाद में लागत में वृद्धि हो सकती है।

कियानमु कम्युनिकेशन लोरा एंटीना खरीदते समय, मॉडल को चार प्रमुख कारकों के अनुसार चुना जा सकता है:

1. फ़्रीक्वेंसी बैंड आवश्यकताओं के अनुसार चयन करें

यूरोपीय निर्यात और घरेलू नगरपालिका परियोजनाओं के लिए, 868 मेगाहर्ट्ज बैंड को प्राथमिकता दी जाती है। 433 मेगाहर्ट्ज बैंड घरेलू कृषि अनुप्रयोगों और औद्योगिक 433 मेगाहर्ट्ज सेंसर उपकरणों के लिए उपयुक्त है।

मल्टी-बैंड हाइब्रिड नेटवर्किंग परियोजनाओं के लिए, एक एंटीना के साथ विभिन्न उपकरणों का समर्थन करने के लिए 433/868–920 मेगाहर्ट्ज डुअल-बैंड लोरा बाहरी एंटेना चुनें।

2. ऑपरेटिंग वातावरण के अनुसार चयन करें

इनडोर शुष्क कमरे और कार्यालयों के लिए, आवेदन की शर्तों के अनुसार मानक मॉडल का चयन किया जा सकता है।

बाहरी खेत, नगरपालिका स्ट्रीट लैंप और तटीय उच्च आर्द्रता या उच्च नमक वाले वातावरण के लिए, पानी के प्रवेश और विफलता को रोकने के लिए IP65 जलरोधक और मौसम प्रतिरोधी मॉडल चुनें।

उत्तरी क्षेत्रों में शून्य से नीचे तापमान वाले क्षेत्रों के लिए, पुष्टि करें कि उत्पाद -40°C के निम्न-तापमान संचालन का समर्थन करता है।

3. ट्रांसमिशन दूरी आवश्यकताओं के अनुसार चयन करें

कम दूरी के इनडोर उपकरणों के लिए, कम लाभ वाले एंटेना का चयन किया जा सकता है।

कई किलोमीटर तक फैले खेत और पार्कों में बाहरी निगरानी अनुप्रयोगों के लिए, गेटवे निवेश को कम करने के लिए उच्च-लाभ वाले दोहरे बैंड एंटेना का उपयोग किया जाना चाहिए।

4. प्रोजेक्ट आवश्यकताओं के अनुसार चयन करें

प्रयोगशाला परीक्षण और अल्पकालिक परियोजनाओं के लिए, कम मात्रा में मानक मॉडल खरीदे जा सकते हैं।

स्मार्ट शहरों और स्मार्ट कृषि जैसी दीर्घकालिक बड़े पैमाने की परियोजनाओं के लिए, लगातार उपकरण उपस्थिति बनाए रखने और दीर्घकालिक संचालन और रखरखाव लागत को कम करने के लिए स्क्रीन-मुद्रित लोगो और समर्पित इंटरफेस के साथ थोक अनुकूलन का चयन किया जा सकता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या यह LoRa बाहरी एंटीना 433MHz और 915MHz फ़्रीक्वेंसी बैंड दोनों को एक साथ सपोर्ट करता है?

ए1: कियानमु कम्युनिकेशन का लोरा बाहरी एंटीना 430-440 मेगाहर्ट्ज, 860-930 मेगाहर्ट्ज की पूरी रेंज को कवर करता है, और 433 मेगाहर्ट्ज, 868 मेगाहर्ट्ज और 915 मेगाहर्ट्ज के मुख्यधारा आईएसएम बैंड के साथ पूरी तरह से संगत है। एक एकल एंटीना को विभिन्न क्षेत्रों में लोरा उपकरणों के लिए अनुकूलित किया जा सकता है।

Q2: क्या एंटीना इंटरफ़ेस, हाउसिंग लोगो और निर्यात पैकेजिंग को अनुकूलित किया जा सकता है?

A2: पूरी तरह से अनुकूलन योग्य। स्रोत फैक्टरी के रूप में, हम विभिन्न प्रकार के आरएफ इंटरफेस जैसे एसएमए/बीएनसी/एन/आईपीईएक्स को मांग पर बदल सकते हैं, शेल पर ग्राहक ब्रांड लोगो की सिल्क-स्क्रीन प्रिंटिंग का समर्थन कर सकते हैं, कस्टम तटस्थ अंग्रेजी निर्यात रंग बॉक्स, और OEM/ODM कस्टम ऑर्डर के लिए न्यूनतम ऑर्डर मात्रा पर लचीले ढंग से बातचीत की जा सकती है।

Q3: हम लोरा बाहरी एंटीना की वास्तविक ट्रांसमिशन दूरी की पुष्टि कैसे कर सकते हैं? क्या हम मापा गया डेटा प्रदान कर सकते हैं?

ए3: हाँ. लोरा बाहरी एंटेना का प्रत्येक बैच एक रेडियो फ्रीक्वेंसी एनीकोइक चैम्बर परीक्षण रिपोर्ट के साथ आता है।
