टैबलेट 4जी डेटा एंटीना

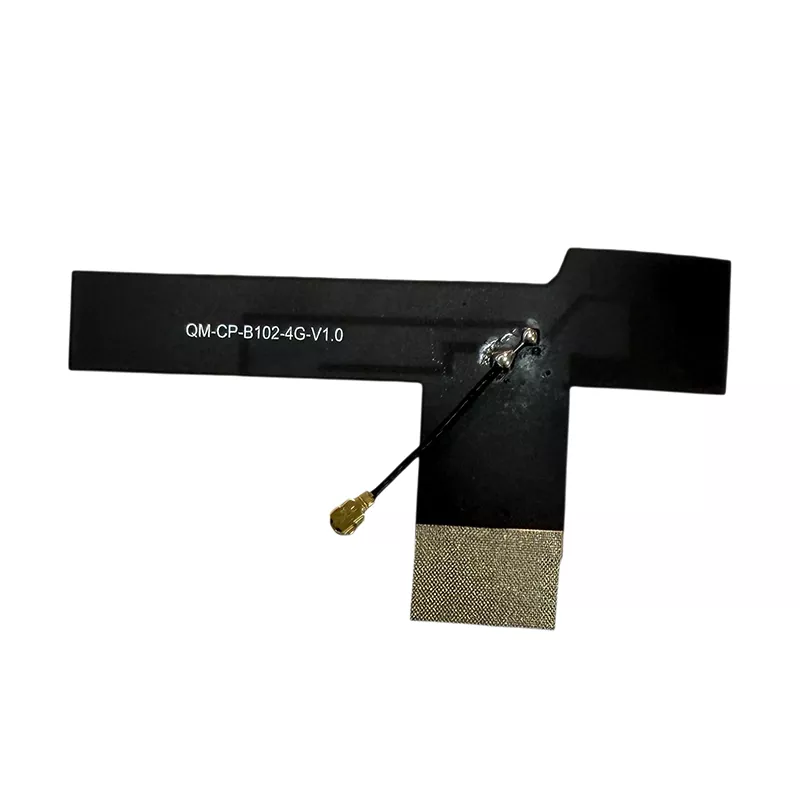

टैबलेट 4जी डेटा एंटीना एक अंतर्निर्मित वायरलेस सिग्नल रिसेप्शन और ट्रांसमिशन घटक है जिसे विशेष रूप से टैबलेट उपकरणों के लिए डिज़ाइन किया गया है। इस टैबलेट 4जी एलटीई एंटीना में टैबलेट के सीमित आंतरिक स्थान के लिए अनुकूलित एक हल्की, लचीली संरचना है। यह 4जी एलटीई नेटवर्क पर डेटा ट्रांसमिशन और सिग्नल रिसेप्शन को संभालता है, सेलुलर कनेक्टिविटी, डेटा अपलोड और डाउनलोड और स्थिर नेटवर्क संचार का समर्थन करता है। बिल्ट-इन 4जी एलटीई एंटीना के रूप में, इसे बाहरी यूनिवर्सल एंटीना के रूप में उपयोग करने के बजाय आंतरिक स्थापना के लिए डिज़ाइन किया गया है।

पारंपरिक आंतरिक एंटीना कॉन्फ़िगरेशन की तुलना में, यह समाधान विभिन्न टैबलेट संरचनाओं को समायोजित करने के लिए एक कॉम्पैक्ट प्रोफ़ाइल के साथ एक लचीले एफपीसी सब्सट्रेट को जोड़ता है। आवश्यक आवृत्ति बैंड और स्थापना स्थितियों के अनुसार उपभोक्ता, शैक्षिक, औद्योगिक और विशेष टैबलेट अनुप्रयोगों के लिए डिज़ाइन का मूल्यांकन किया जा सकता है।

संगत डिवाइस रेंज

टैबलेट अनुप्रयोगों के लिए एक बहुमुखी और अनुकूलन योग्य 4जी एलटीई एंटीना के रूप में, यह उत्पाद उन टैबलेट उपकरणों के लिए डिज़ाइन किया गया है जो 4जी नेटवर्क कनेक्टिविटी का समर्थन करते हैं। संगतता डिवाइस के समर्थित फ़्रीक्वेंसी बैंड, आंतरिक एंटीना स्थान और आरएफ इंटरफ़ेस पर निर्भर करती है।

• उपभोक्ता-ग्रेड नागरिक टैबलेट: होम मनोरंजन टैबलेट, पूर्ण-नेटवर्क संचार टैबलेट, और पोर्टेबल व्यक्तिगत टैबलेट डिवाइस

• शैक्षिक वाणिज्यिक टैबलेट: छात्र शिक्षण टैबलेट, कैम्पस शिक्षा-विशिष्ट टैबलेट, प्रशिक्षण संस्थान वाणिज्यिक टैबलेट

• औद्योगिक मजबूत टैबलेट: औद्योगिक हैंडहेल्ड टैबलेट, डस्टप्रूफ, वॉटरप्रूफ और विस्फोट-प्रूफ औद्योगिक टैबलेट, आउटडोर स्मार्ट टैबलेट

• विशेष इन-व्हीकल टैबलेट: इन-व्हीकल इंफोटेनमेंट टैबलेट, लॉजिस्टिक्स और परिवहन वाहन टर्मिनल, निर्माण मशीनरी नियंत्रण टैबलेट

• उद्योग-विशिष्ट टैबलेट: मेडिकल टैबलेट, सुरक्षा निगरानी टैबलेट, वेयरहाउस इंटेलिजेंट टर्मिनल टैबलेट, IoT स्मार्ट टैबलेट डिवाइस

विस्तृत तकनीकी विशिष्टताएँ

स्थापना और उपयोग गाइड

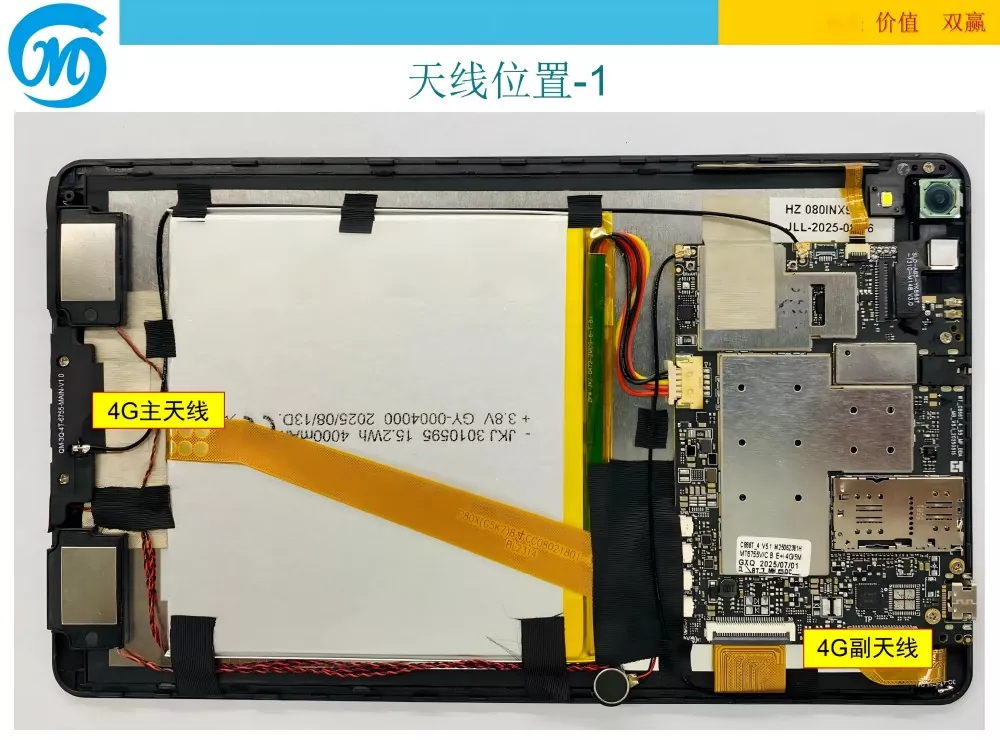

यह टैबलेट 4जी डेटा एंटीना संगत टैबलेट उपकरणों में आंतरिक इंस्टॉलेशन के लिए डिज़ाइन किया गया है। इसका उपयोग उपकरण निर्माण, रखरखाव और एंटीना प्रतिस्थापन परियोजनाओं में किया जा सकता है। इंस्टॉलेशन का काम टैबलेट डिस्सेम्बली और आरएफ कनेक्टर हैंडलिंग से परिचित कर्मियों द्वारा किया जाना चाहिए। विशिष्ट स्थापना चरण इस प्रकार हैं:

1. डिसएसेम्बली और सफाई: टैबलेट डिवाइस को बंद कर दें, पिछला कवर हटा दें और आंतरिक इंस्टॉलेशन क्षेत्र से धूल और मलबे को साफ करें। सुनिश्चित करें कि माउंटिंग सतह समतल, साफ और उभार या रुकावट से मुक्त है।

2. पोजिशनिंग और अटैचमेंट: एंटीना के पीछे से उच्च तापमान प्रतिरोधी चिपकने वाली सुरक्षात्मक फिल्म को हटा दें। इसे टैबलेट के अंदर आरक्षित एंटीना स्थिति के साथ सटीक रूप से संरेखित करें, इसे डिवाइस बॉडी के एक स्पष्ट क्षेत्र पर रखें जो धातु से बाधित न हो। यह सुनिश्चित करने के लिए 3 से 5 सेकंड तक धीरे से दबाएं कि एंटीना बिना ढीलेपन या किनारों को उठाए, सुरक्षित रूप से चिपक गया है।

3. इंटरफ़ेस कनेक्शन: एंटीना के अंत में आईपीईएक्स कनेक्टर को टैबलेट मदरबोर्ड पर आरएफ सॉकेट के साथ संरेखित करें, फिर इसे सुरक्षित रूप से कनेक्ट होने तक लंबवत दबाएं। बिना किसी ढीले कनेक्शन या खराब संपर्क के अच्छा संपर्क सुनिश्चित करें। संगत टैबलेट आरएफ इंटरफ़ेस के लिए IPEX 4G LTE एंटीना का चयन करते समय यह कनेक्शन व्यवस्था प्रासंगिक है।

4. केबल रूटिंग को व्यवस्थित करें: अत्यधिक खींचने, झुकने या संपीड़न से बचने के लिए एंटीना केबलों को अच्छी तरह से व्यवस्थित करें, और लंबे समय तक पुराना होने और क्षति को रोकने के लिए उन्हें बैटरी और मदरबोर्ड जैसे गर्मी पैदा करने वाले क्षेत्रों से दूर रखें।

5. इंस्टॉलेशन परीक्षण: टैबलेट के बैक कवर को दोबारा जोड़ें, फिक्सिंग स्क्रू को सुरक्षित करें, डिवाइस को चालू करें, 4जी नेटवर्क को सक्षम करें, इंटरनेट की गति और सिग्नल की शक्ति का परीक्षण करें, और पुष्टि करें कि सामान्य उपयोग से पहले कोई सिग्नल विसंगति या डिस्कनेक्शन समस्या नहीं है।

कंपनी बैकग्राउंड

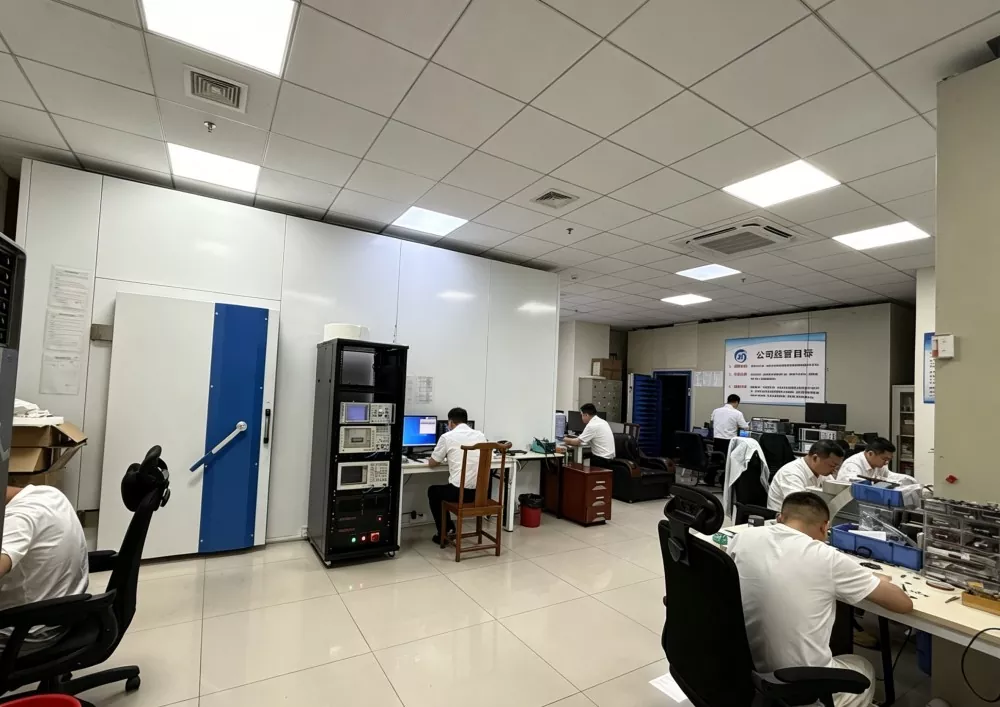

शेन्ज़ेन कियानमु कम्युनिकेशन टेक्नोलॉजी कंपनी लिमिटेड एक दशक से अधिक समय से संचार एंटीना उद्योग में लगी हुई है, जो एक चीनी निर्माता और आपूर्तिकर्ता के रूप में एंटीना अनुसंधान एवं विकास, मोल्ड विकास, बड़े पैमाने पर उत्पादन, गुणवत्ता नियंत्रण परीक्षण और बिक्री के बाद समर्थन को एकीकृत करती है। कंपनी वायरलेस संचार एंटीना समाधानों में माहिर है, जिसमें टैबलेट 4जी डेटा एंटीना उत्पाद, आईओटी एंटेना और अंतर्निर्मित टर्मिनल एंटेना शामिल हैं। इसकी सुविधाओं में उत्पाद विकास और गुणवत्ता नियंत्रण का समर्थन करने के लिए विनिर्माण संचालन, उत्पादन लाइनें, अनुसंधान एवं विकास प्रयोगशालाएं और परीक्षण उपकरण शामिल हैं। फ़ैक्टरी दौरे की व्यवस्था की जा सकती है, और उत्पादन और निरीक्षण प्रक्रियाएँ कंपनी की गुणवत्ता प्रबंधन प्रक्रियाओं के अधीन हैं।

कोर टीम के प्रत्येक सदस्य के पास संचार एंटीना अनुसंधान एवं विकास में 10 वर्षों से अधिक का अनुभव है, जिसमें सिग्नल अनुकूलन, प्रतिबाधा मिलान और विभिन्न टैबलेट उपकरणों के लिए आंतरिक स्थापना आवश्यकताओं में विशेषज्ञता है। टीम ने दुनिया भर में 300 से अधिक डिजिटल टर्मिनल और औद्योगिक उपकरण निर्माताओं को एंटीना समाधान प्रदान किया है। उत्पाद आवश्यकताओं और डिवाइस एकीकरण स्थितियों के अनुसार अनुकूलित समाधान उपलब्ध हैं।

उत्पाद चयन मार्गदर्शिका

टैबलेट 4जी एलटीई एंटीना का चयन करते समय, सामान्य विचारों में आवृत्ति संगतता, इंस्टॉलेशन स्थान, कनेक्टर प्रकार और आरएफ प्रदर्शन शामिल होते हैं। निम्नलिखित बिंदु यह निर्धारित करने में मदद कर सकते हैं कि प्रस्तावित एंटीना किसी विशेष टैबलेट प्रोजेक्ट के लिए उपयुक्त है या नहीं।

• फ़्रीक्वेंसी बैंड संगतता की जाँच करें: आवश्यक फ़्रीक्वेंसी बैंड को कवर करने वाले एंटेना को प्राथमिकता दें। घरेलू उपकरणों के लिए, इच्छित वाहक बैंड के साथ संगतता सत्यापित करें; निर्यात उपकरणों के लिए, लक्ष्य बाज़ार में उपयोग किए जाने वाले फ़्रीक्वेंसी बैंड के लिए समर्थन की पुष्टि करें। गुम बैंड सिग्नल रिसेप्शन और डेटा प्रदर्शन को प्रभावित कर सकते हैं।

• सामग्री और शिल्प कौशल की जांच करें: एक लचीला एफपीसी 4जी एंटीना आंतरिक स्थापना आवश्यकताओं को समायोजित कर सकता है जहां एक पतले, लचीले सब्सट्रेट की आवश्यकता होती है। यह निर्धारित करने के लिए सब्सट्रेट, प्रवाहकीय तत्व और इन्सुलेटिंग कोटिंग की समीक्षा करें कि डिज़ाइन इच्छित स्थापना वातावरण के लिए उपयुक्त है या नहीं।

• वास्तविक परीक्षण मापदंडों की जांच करें: उपलब्ध परीक्षण रिपोर्ट और माप डेटा की समीक्षा करें। मुख्य मापदंडों में लाभ, एसडब्ल्यूआर और प्रतिबाधा शामिल हैं। पुष्टि करें कि मापा गया प्रदर्शन लक्ष्य डिवाइस और ऑपरेटिंग बैंड की आवश्यकताओं को पूरा करता है।

• संगतता आयामों की जांच करें: टैबलेट के आंतरिक स्थान के अनुसार उपयुक्त एंटीना आयामों का चयन करें। अल्ट्रा-स्लिम उपकरणों के लिए, 0.15 मिमी-मोटी डिज़ाइन पर विचार करें और उपलब्ध माउंटिंग क्षेत्र, केबल मार्ग और क्लीयरेंस को सत्यापित करें। स्थापना बाधाओं को दूर करने के लिए कस्टम गैर-मानक आकारों पर चर्चा की जा सकती है।

• आरएफ कनेक्टर की जांच करें: आईपीईएक्स/यू.एफएल कनेक्टर को टैबलेट मदरबोर्ड पर आरएफ सॉकेट से मेल खाना चाहिए। ऑर्डर देने से पहले कनेक्टर जनरेशन, केबल की लंबाई और कनेक्शन व्यवस्था की पुष्टि करें। टैबलेट परियोजनाओं के लिए आंतरिक एलटीई एंटीना को डिवाइस डिज़ाइन के आधार पर एक अलग कनेक्टर या केबल कॉन्फ़िगरेशन की आवश्यकता हो सकती है।

• अनुकूलन और आपूर्ति क्षमता की जांच करें: विशेष आयामों, केबल लंबाई, कनेक्टर आवश्यकताओं या आवृत्ति कॉन्फ़िगरेशन वाली परियोजनाओं के लिए, डिवाइस विनिर्देशों के अनुसार एक कस्टम टैबलेट एंटीना का मूल्यांकन किया जा सकता है। बड़े पैमाने पर उत्पादन से पहले नमूने, परीक्षण आवश्यकताओं, उत्पादन मात्रा और लीड समय की पुष्टि करें।

• निर्माता की क्षमताओं की जांच करें: दीर्घकालिक एंटीना आपूर्तिकर्ता का चयन करते समय निर्माता के अनुभव, उत्पाद परीक्षण, गुणवत्ता नियंत्रण, अनुकूलन विकल्प और बिक्री के बाद के समर्थन पर विचार करें।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या यह टैबलेट 4G डेटा एंटीना विदेशी 4G नेटवर्क को सपोर्ट करता है?

ए: एंटीना तकनीकी विशिष्टताओं में सूचीबद्ध आवृत्ति बैंड का समर्थन करता है। निर्यात उपकरणों के लिए, इन बैंडों की तुलना लक्ष्य देश में उपयोग किए जाने वाले एलटीई बैंड और टैबलेट की मॉडेम आवश्यकताओं से करें। यदि मानक विनिर्देश आवश्यक बैंड को कवर नहीं करते हैं तो अतिरिक्त आवृत्ति कॉन्फ़िगरेशन पर चर्चा की जा सकती है।

Q2: क्या एंटीना को आकार, कनेक्टर प्रकार और केबल की लंबाई के अनुसार अनुकूलित किया जा सकता है?

उत्तर: हाँ. अनुकूलन विकल्पों में उपकरण की आंतरिक संरचना के अनुसार एंटीना आयाम, केबल लंबाई, कनेक्टर प्रकार और आवृत्ति कॉन्फ़िगरेशन शामिल हो सकते हैं। कस्टम टैबलेट एंटीना प्रोजेक्ट के लिए, उपलब्ध इंस्टॉलेशन स्थान, आवश्यक एलटीई बैंड, आरएफ कनेक्टर विवरण और लक्ष्य एप्लिकेशन प्रदान करें ताकि अनुकूलता का मूल्यांकन किया जा सके।

Q3: उत्पाद की वारंटी कब तक है? गुणवत्ता संबंधी मुद्दों को कैसे संभाला जाता है?

उत्तर: उत्पाद 1 साल की वारंटी और आजीवन रखरखाव सेवा के साथ आता है। मानवीय क्षति के कारण नहीं होने वाली गुणवत्ता संबंधी समस्याओं के लिए, बताई गई सेवा नीति उपयोग की समस्याओं के समाधान के लिए तकनीकी सहायता के साथ-साथ मुफ्त प्रतिस्थापन या पुनः शिपमेंट प्रदान करती है। ऑर्डर देते समय लागू शर्तों की पुष्टि करें।

Q4: क्या बार-बार झुकने से लचीले एंटीना को नुकसान होगा?

उत्तर: उत्पाद आंतरिक स्थापना के लिए डिज़ाइन किए गए लचीले FPC सब्सट्रेट का उपयोग करता है। तेज मोड़, बार-बार अत्यधिक झुकने, या विकिरण करने वाले तत्व और फीडर केबल पर दबाव से बचें। इसकी संरचना और आरएफ प्रदर्शन को बनाए रखने में मदद के लिए इंस्टॉलेशन को एंटीना की यांत्रिक आवश्यकताओं का पालन करना चाहिए।

Q5: न्यूनतम ऑर्डर मात्रा क्या है? क्या मिश्रित बैचों की आपूर्ति की जा सकती है?

उत्तर: स्टॉक में मौजूद मानक उत्पादों में कोई न्यूनतम ऑर्डर मात्रा नहीं होती है, छोटे मिश्रित बैच और कभी-कभार खरीदारी का समर्थन किया जाता है। बड़े ऑर्डर स्तरीय मूल्य निर्धारण के लिए योग्य हो सकते हैं। ऑर्डर देने से पहले वर्तमान स्टॉक, अनुकूलन आवश्यकताओं और उत्पादन लीड समय की पुष्टि करें।

Q6: एंटीना किस कनेक्टर का उपयोग करता है?

ए: मानक इंटरफ़ेस एक IPEX/U.FL यूनिवर्सल कनेक्टर है, जिसमें अनुकूलन योग्य टर्मिनल विकल्प हैं। कनेक्टर को टैबलेट मदरबोर्ड के आरएफ सॉकेट से जांचा जाना चाहिए। IPEX 4G LTE एंटीना आवश्यकता के लिए, उत्पादन से पहले कनेक्टर निर्माण और केबल की लंबाई की पुष्टि करें।
