लचीले मुद्रित सर्किट एंटीना (एफपीसी)

एफपीसी एंटीना क्या है?

एक एफपीसी एंटीना, या फ्लेक्सिबल प्रिंटेड सर्किट एंटीना (एफपीसी), अपने सब्सट्रेट के रूप में लचीली पीआई और पीईटी फिल्मों का उपयोग करता है और एंटीना सर्किट बनाने के लिए नक़्क़ाशी और मुद्रण द्वारा निर्मित किया जाता है। इसमें हल्के, पतले, लचीले और मोड़ने योग्य गुण हैं, जो इसे घुमावदार सतहों के अनुरूप बनाने की अनुमति देते हैं। इसकी मोटाई 0.03 से 0.2 मिमी तक होती है और इसका वजन 1 ग्राम से भी कम होता है। एंटीना वायरलेस सिग्नल संचारित और प्राप्त कर सकता है और 2.4 गीगाहर्ट्ज, 5 गीगाहर्ट्ज और 5.8 गीगाहर्ट्ज फ्रीक्वेंसी बैंड को कवर करते हुए वाईफाई, ब्लूटूथ, जीपीएस, 4जी/5जी, जीएनएसएस, एनबी-आईओटी और लोरा सहित प्रोटोकॉल के साथ संगत है। कियानमु कम्युनिकेशंस वर्षों के गहन उद्योग अनुभव के साथ एक पेशेवर एफपीसी एंटीना निर्माता है। हम तीन माइक्रोवेव एनेकोइक चैंबरों से सुसज्जित हैं और हमारे पास दस से अधिक समर्पित आर एंड डी कर्मचारी हैं, जो हमें एंटीना समाधान डिजाइन से लेकर बड़े पैमाने पर उत्पादन तक वन-स्टॉप सेवाएं प्रदान करने में सक्षम बनाते हैं।

मुख्य विक्रय बिंदु

अति पतली और लचीली, जगह में मुक्त।

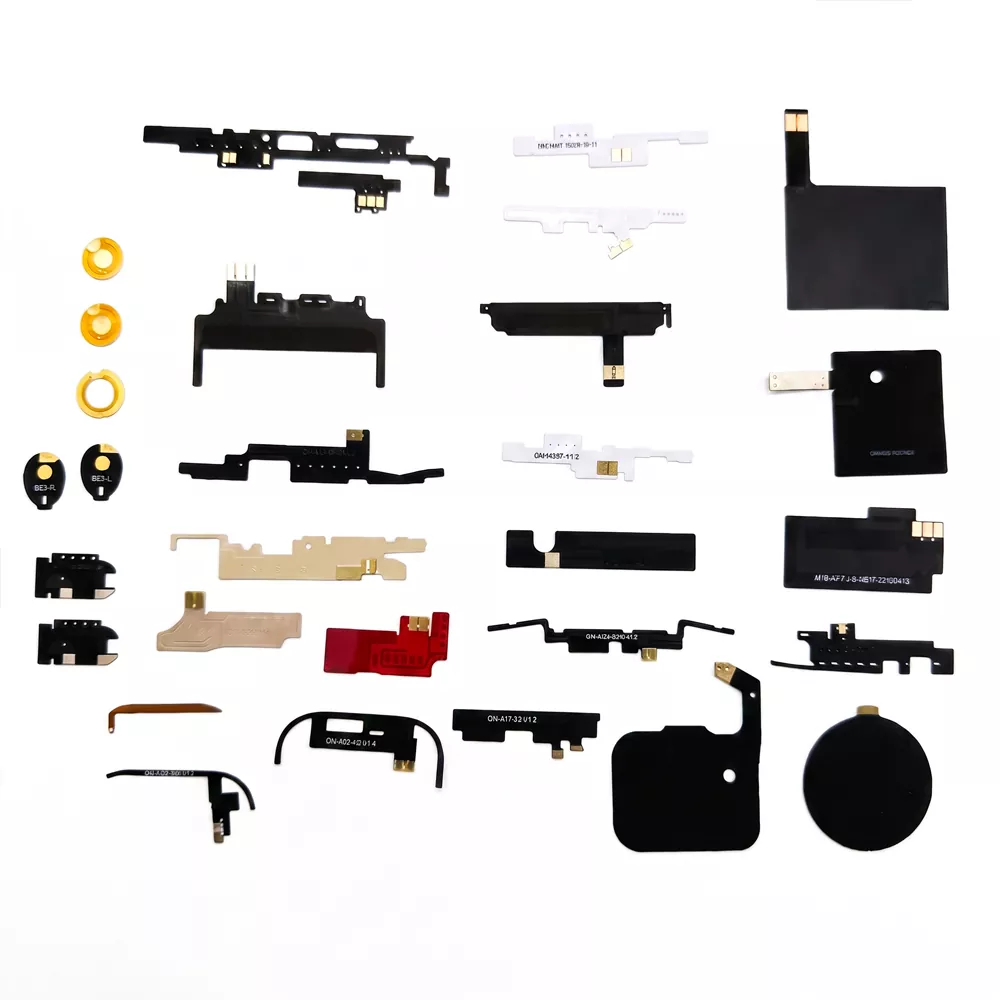

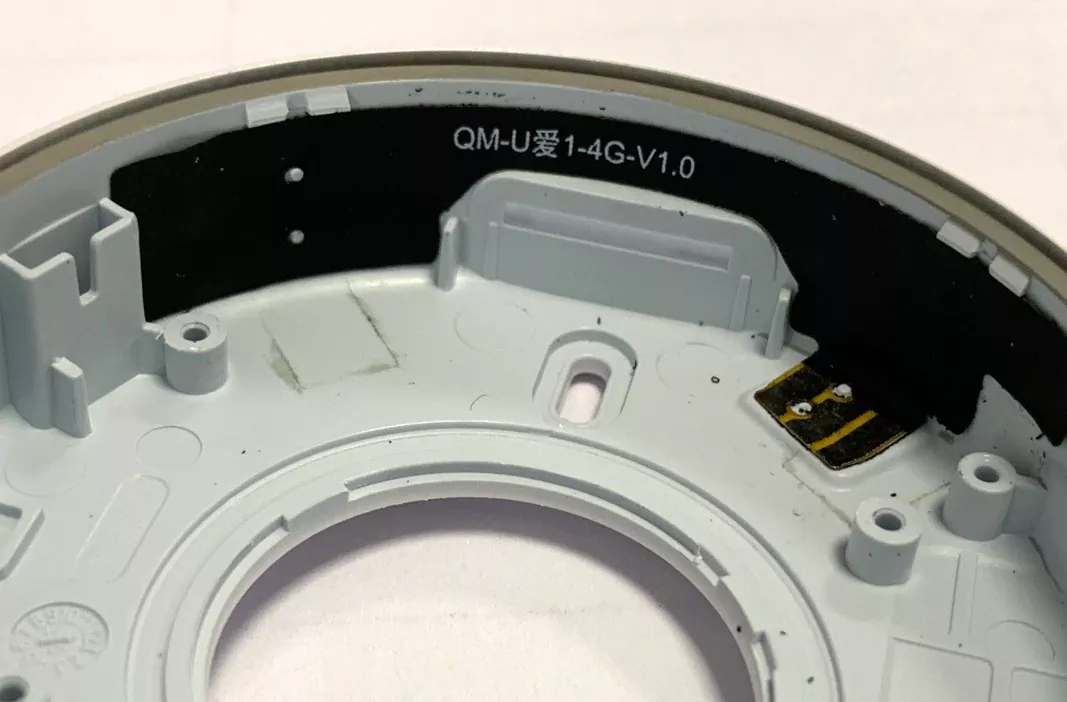

लचीले मुद्रित सर्किट एंटीना (एफपीसी) की मोटाई केवल 0.03-0.2 मिमी है और इसे मनमाने ढंग से मोड़ा या मोड़ा जा सकता है। इसे डिवाइस के अंदर गुहा की आंतरिक दीवार के साथ 90 डिग्री तक मोड़ा जा सकता है, जो विभिन्न जटिल संरचनात्मक डिजाइनों के लिए पूरी तरह से अनुकूल है। चाहे डिवाइस का आवरण सपाट या घुमावदार हो, एफपीसी एंटीना आसानी से इसकी सतह के अनुरूप हो सकता है।

मल्टी-बैंड वाइडबैंड कवरेज

4जी/5जी, फुल-बैंड वाईफाई, ब्लूटूथ, जीपीएस/जीएनएसएस, लोरा और एनएफसी सहित कई संचार प्रोटोकॉल का समर्थन करता है। एक सिंगल-चिप एफपीसी एंटीना 700 मेगाहर्ट्ज से 2700 मेगाहर्ट्ज या उससे भी व्यापक आवृत्ति बैंड को कवर कर सकता है। मल्टी-मोड और मल्टी-फ़्रीक्वेंसी उपकरणों की संचार आवश्यकताओं को पूरा करने के लिए।

हल्का डिज़ाइन

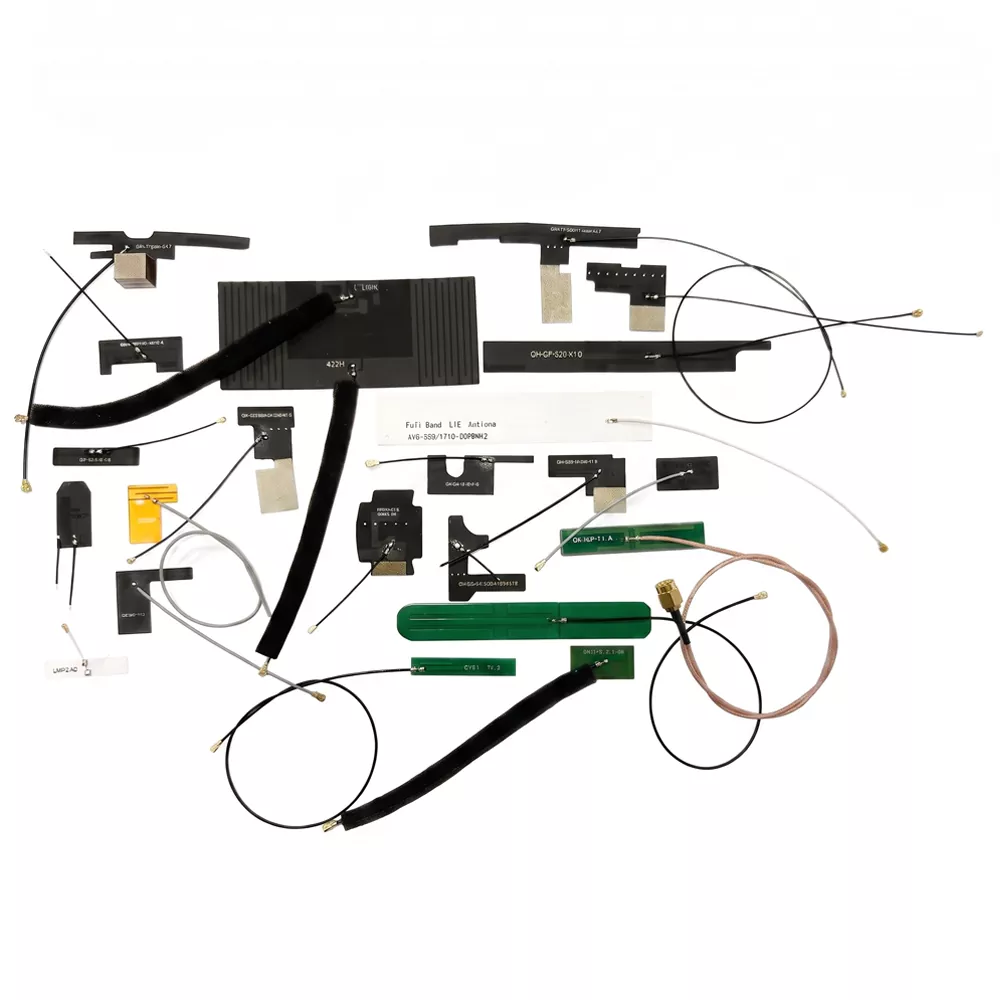

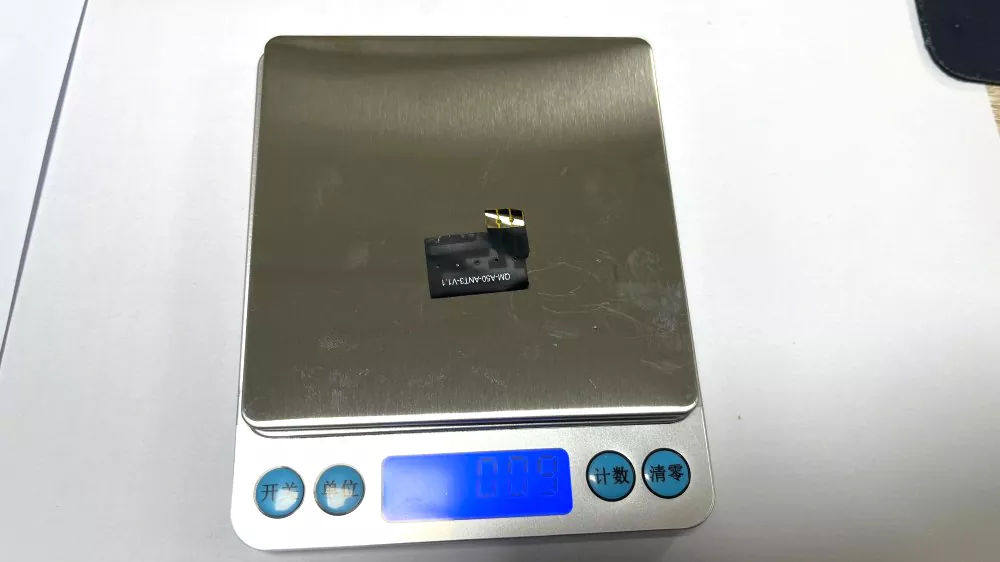

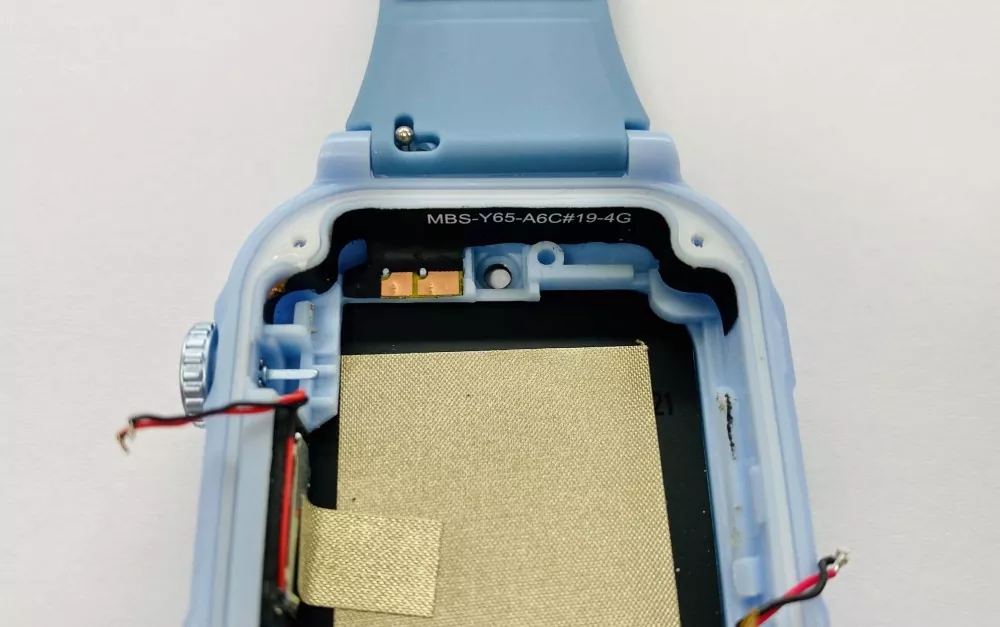

FPC एंटेना का वजन 1 ग्राम से कम है। पारंपरिक धातु एंटेना की तुलना में 50% से अधिक हल्का। पहनने योग्य उपकरणों और ड्रोन जैसे वजन-संवेदनशील उत्पादों के लिए, FPC एंटेना सबसे अच्छा विकल्प हैं।

बॉक्स के ठीक बाहर उपयोग के लिए तैयार, असेंबल करना आसान।

2 मिनट में त्वरित पील-एंड-स्टिक असेंबली के लिए मानक 3M 300LSE चिपकने वाला समर्थन की सुविधा है। IPEX, U.FL, MHF4 और अन्य कनेक्टर विकल्पों के साथ उपलब्ध है।

एंटीना स्थापना के लिए महत्वपूर्ण नोट्स

1. धातु की सतहों से दूर रखें

ऐन्टेना को सीधे धातु की सतहों पर या उसके करीब स्थापित न करें, क्योंकि इससे प्रतिबाधा मिलान प्रभावित हो सकता है, विकिरण पैटर्न बदल सकता है, और समग्र ऐन्टेना दक्षता कम हो सकती है।

2. अत्यधिक झुकने से बचें

स्थापना के दौरान एंटीना को अधिक मोड़ें या मोड़ें नहीं, क्योंकि अत्यधिक विरूपण आंतरिक कंडक्टर को नुकसान पहुंचा सकता है और आरएफ प्रदर्शन को नकारात्मक रूप से प्रभावित कर सकता है।

3. सुरक्षित स्थापना सुनिश्चित करें

विकिरण प्रदर्शन और सिग्नल स्थिरता को प्रभावित करने वाले विरूपण को रोकने के लिए इंस्टॉलेशन के दौरान एंटीना को मजबूती से और समान रूप से ठीक करें।

4. एंटीना के चारों ओर पर्याप्त दूरी बनाए रखें

एंटीना के ऊपर और दोनों तरफ कम से कम 5 मिमी का अंतर बनाए रखें। इष्टतम प्रदर्शन सुनिश्चित करने के लिए एंटीना के पास धातु के घटकों, हाई-स्पीड सिग्नल निशान, या बड़े तांबे के क्षेत्रों को रखने से बचें।

5. असेंबली के दौरान सावधानी से संभालें

यद्यपि ऐन्टेना की संरचना लचीली होती है, एफपीसी सामग्री में सीमित यांत्रिक शक्ति होती है। स्थापना और संयोजन के दौरान अत्यधिक खींचने, मोड़ने या प्रभाव से बचें।

6. शुष्क वातावरण में भंडारण करें

एंटीना को उच्च तापमान या उच्च आर्द्रता वाले वातावरण में संग्रहीत करने से बचें। स्थिर विद्युत प्रदर्शन और दीर्घकालिक विश्वसनीयता बनाए रखने के लिए उत्पाद को सूखा रखें।

गुणवत्ता नियंत्रण और परीक्षण

कियानमु कम्युनिकेशंस संपूर्ण विनिर्माण प्रक्रिया में सख्त गुणवत्ता प्रबंधन लागू करता है, जिसमें कच्चे माल का निरीक्षण, उत्पादन निगरानी और तैयार उत्पाद परीक्षण शामिल है।

आने वाली सामग्री का निरीक्षण

एफपीसी सब्सट्रेट्स, कॉपर फ़ॉइल, चिपकने वाले और कनेक्टर्स सहित सभी आने वाली सामग्रियों को विश्वसनीयता और स्थिरता सुनिश्चित करने के लिए सख्त गुणवत्ता निरीक्षण से गुजरना पड़ता है।

एओआई ऑप्टिकल निरीक्षण

स्वचालित ऑप्टिकल निरीक्षण (एओआई) का उपयोग विनिर्माण दोषों को रोकने के लिए एंटीना सर्किट रूटिंग सटीकता, सोल्डर संयुक्त गुणवत्ता और उत्पाद उपस्थिति को सत्यापित करने के लिए किया जाता है।

आरएफ प्रदर्शन परीक्षण

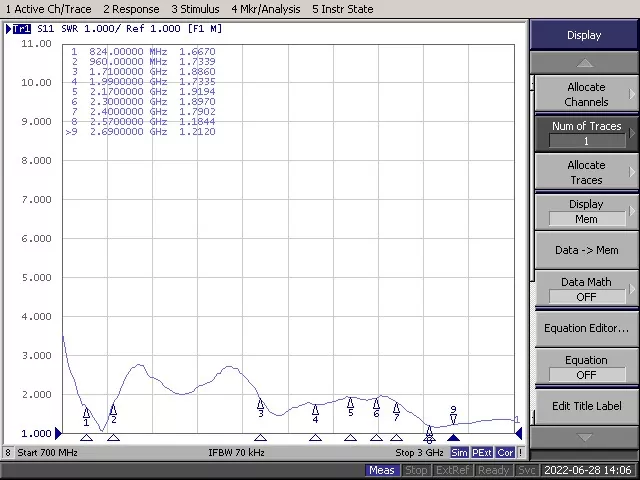

वोल्टेज स्टैंडिंग वेव अनुपात (वीएसडब्ल्यूआर), लाभ और विकिरण पैटर्न सहित प्रमुख आरएफ मापदंडों का परीक्षण एक पेशेवर डार्करूम वातावरण में किया जाता है ताकि यह सुनिश्चित किया जा सके कि एंटीना प्रदर्शन आवश्यकताओं को पूरा करता है।

पर्यावरणीय विश्वसनीयता परीक्षण

एंटेना विभिन्न विश्वसनीयता परीक्षणों से गुजरते हैं, जिनमें उच्च और निम्न तापमान साइक्लिंग परीक्षण, आर्द्रता परीक्षण, झुकने वाले जीवन परीक्षण और अन्य पर्यावरणीय मूल्यांकन शामिल हैं।

बैच संगति प्रबंधन

सख्त उत्पादन नियंत्रण प्रत्येक उत्पाद बैच में लगातार प्रदर्शन और स्थिर गुणवत्ता सुनिश्चित करता है।

पेशेवर एंटीना विनिर्माण अनुभव

दो दशकों से अधिक समय से, कियानमु कम्युनिकेशंस वायरलेस संचार टर्मिनल एंटेना के अनुसंधान एवं विकास, उत्पादन और बिक्री पर ध्यान केंद्रित करते हुए, टर्मिनल एंटीना उद्योग के लिए समर्पित है। हमारे उत्पादों का व्यापक रूप से मोबाइल संचार उपकरणों में उपयोग किया जाता है, जिनमें स्मार्टफोन, टैबलेट, मोबाइल भुगतान प्रणाली, ड्रोन, वायरलेस चार्जिंग डिवाइस, ऑटोमोबाइल, बेस स्टेशन और पहनने योग्य डिवाइस शामिल हैं।

एफपीसी एंटीना कैसे चुनें

1. ऑपरेटिंग आवृत्ति की पुष्टि करें

आपके डिवाइस के लिए आवश्यक वायरलेस तकनीकों की पहचान करें, जैसे 4जी/एलटीई, 5जी, वाई-फाई, ब्लूटूथ, जीएनएसएस, लोरा, या एनएफसी। ऐसा एंटीना चुनें जो सभी आवश्यक फ़्रीक्वेंसी बैंड का समर्थन करता हो।

2. उपलब्ध स्थापना स्थान का मूल्यांकन करें

लंबाई, चौड़ाई और स्थापना स्थिति सहित डिवाइस के अंदर उपलब्ध स्थान को मापें। उनकी लचीली संरचना और अनुकूलन योग्य आयामों के लिए धन्यवाद, एफपीसी एंटेना कॉम्पैक्ट या अनियमित आकार के बाड़ों के लिए उपयुक्त हैं।

3. आरएफ कनेक्टर प्रकार सत्यापित करें

पीसीबी पर उपयोग किए जाने वाले आरएफ कनेक्टर, जैसे आईपीईएक्स, यू.एफएल, या एमएचएफ4 की जांच करें। विश्वसनीय आरएफ प्रदर्शन सुनिश्चित करने के लिए एंटीना कनेक्टर को मॉड्यूल इंटरफ़ेस से मेल खाना चाहिए।

4. प्रमुख आरएफ मापदंडों की समीक्षा करें

· लाभ: एप्लिकेशन और इंस्टॉलेशन वातावरण के आधार पर उचित लाभ चुनें।

· वीएसडब्ल्यूआर: अच्छे प्रतिबाधा मिलान के लिए आम तौर पर 2.0 से नीचे के मान की अनुशंसा की जाती है।

· दक्षता: उच्च दक्षता ट्रांसमिशन प्रदर्शन और रिसीवर संवेदनशीलता को बेहतर बनाने में मदद करती है।

· प्रतिबाधा: मानक आरएफ प्रतिबाधा 50Ω है और इसे आरएफ मॉड्यूल से मेल खाना चाहिए।

5. अनुकूलन विकल्पों पर विचार करें

यदि मानक उत्पाद आपकी डिज़ाइन आवश्यकताओं को पूरा नहीं करते हैं, तो एक एफपीसी एंटीना निर्माता चुनें जो एंटीना आयाम, केबल लंबाई, कनेक्टर प्रकार और आरएफ ट्यूनिंग सहित अनुकूलन सेवाएं प्रदान करता है।

6. आपूर्तिकर्ता की क्षमताओं का मूल्यांकन करें

लगातार उत्पाद गुणवत्ता और दीर्घकालिक आपूर्ति सुनिश्चित करने के लिए एक स्थापित गुणवत्ता प्रबंधन प्रणाली, आरएफ इंजीनियरिंग विशेषज्ञता और विश्वसनीय विनिर्माण क्षमताओं वाले एफपीसी एंटीना आपूर्तिकर्ता का चयन करें।

अक्सर पूछे जाने वाले प्रश्न

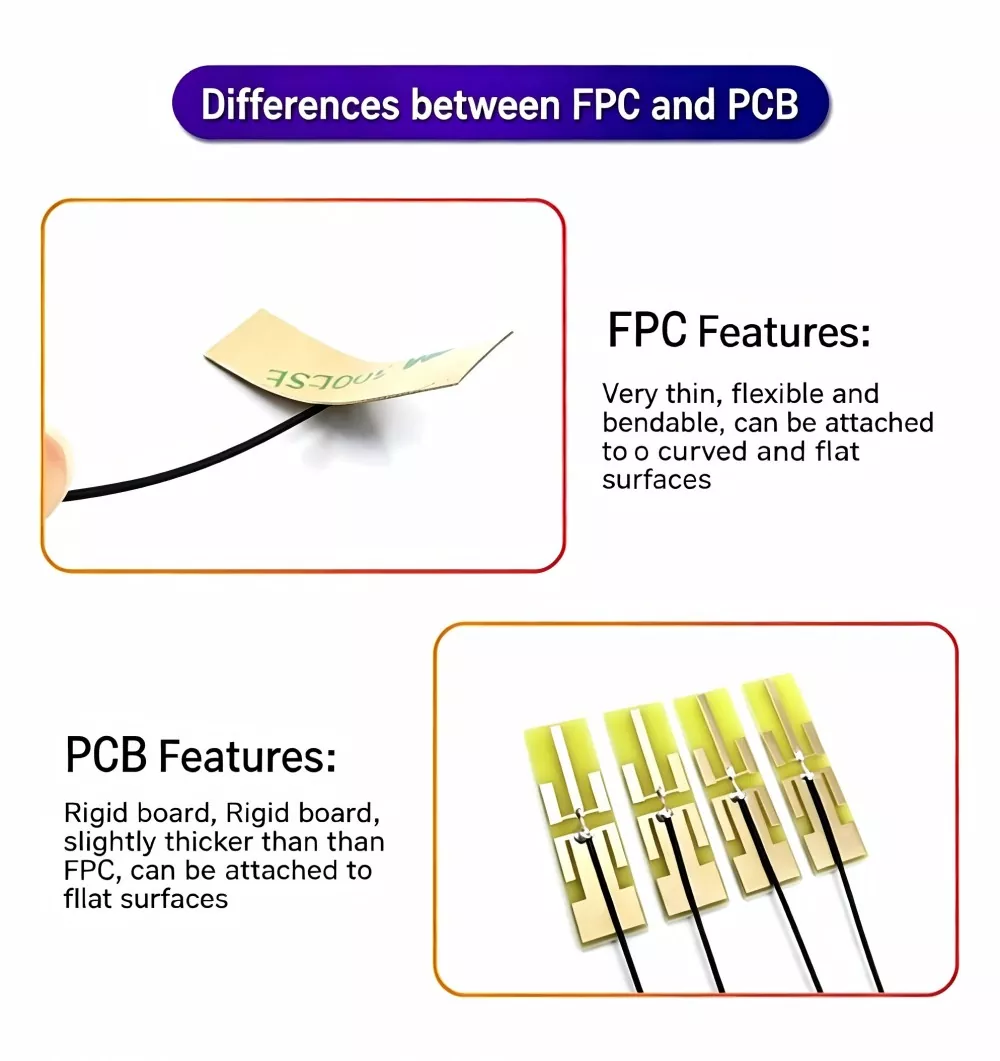

Q1: आप FPC एंटीना और PCB एंटीना के बीच चयन कैसे करते हैं?

ए: एफपीसी लचीला और मोड़ने योग्य, घुमावदार, संकीर्ण स्थानों में फिट होने के लिए आदर्श - हल्के, पतले उपकरणों के लिए पसंदीदा। पीसीबी कठोर, केवल सपाट सतहों के लिए उपयुक्त; यदि आपका बजट सीमित है और आपके पास पर्याप्त जगह उपलब्ध है तो यह विकल्प चुनें।

Q2: FPC एंटीना किस फ़्रीक्वेंसी बैंड का समर्थन करता है?

उ: कियानमु कम्युनिकेशन के एफपीसी एंटेना 13.56 मेगाहर्ट्ज एनएफसी से 6 गीगाहर्ट्ज 5जी तक की आवृत्तियों को कवर करते हैं, जो 4जी/5जी, वाई-फाई, ब्लूटूथ, जीएनएसएस, लोरा और ज़िगबी सहित वायरलेस प्रौद्योगिकियों का समर्थन करते हैं।

Q3: FPC एंटीना का ऑपरेटिंग तापमान क्या है?

ए: -45℃ से +85℃, औद्योगिक उपयोग मानकों को पूरा करता है।

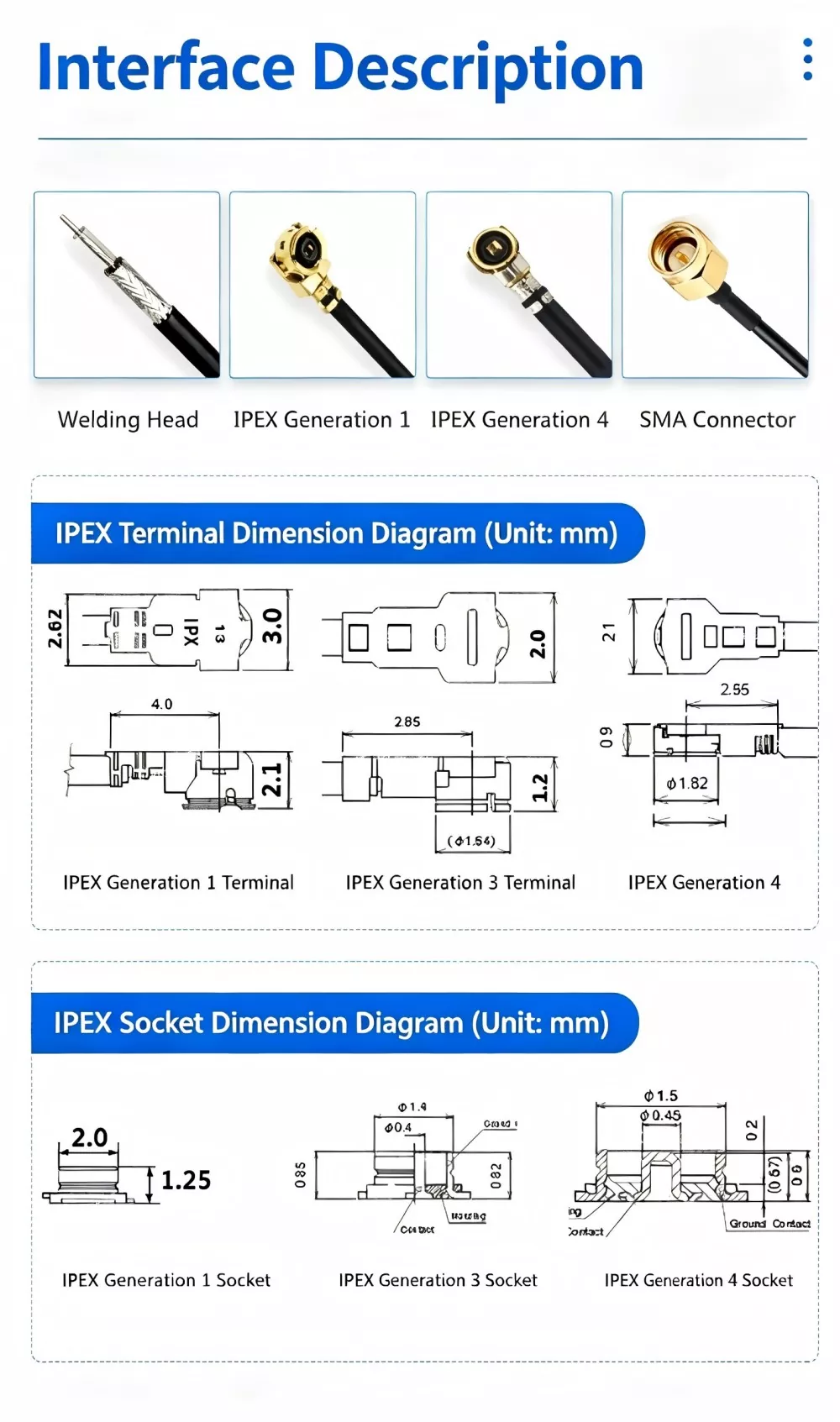

Q4: IPEX, U.FL और MHF4 कनेक्टर्स के बीच क्या अंतर हैं?

उत्तर: सभी लघु आरएफ कनेक्टर हैं, जिनका आयाम यू.एफएल > एमएचएफ4 है। MHF4 और भी छोटा है और आमतौर पर 5G अनुप्रयोगों में उपयोग किया जाता है; बस अपने मदरबोर्ड के इंटरफ़ेस विनिर्देशों के आधार पर कनेक्टर का चयन करें।

Q5: क्या यह छोटे-बैच अनुकूलन का समर्थन करता है?

उत्तर: हम सहायता प्रदान करते हैं और संपूर्ण ऑर्डर प्रक्रिया को संभाल सकते हैं - योजना डिजाइन और प्रोटोटाइप से लेकर छोटे और बड़े पैमाने पर उत्पादन तक।
